IDM-120AN综合业务交叉复用设备

IDM-120AN 120路隔离以太网电话光端机是北京瑞光极远数码科技有限公司研制的插板式综合业务交叉复用设备，属于面向多业务接入场景的光端机产品，用于在一对光纤上同时承载120路语音数据业务、2路可物理隔离的100M以太网和4组透传E1业务。作为一款典型的多业务光端机，IDM-120AN在IDM-120A的功能基础上增加了155M的PDH光传输功能模块，语音与数据业务经光路上传，站点侧占用的纤芯与线缆相应减少，适合电力专网、轨道交通通信与军队政府专网的多业务接入节点，可纳入政府专网光纤通信方案与军队应急通信车方案中使用。

120路语音数据业务由4组E1通道承载，码速率按ITU-T G.703标准定义为2048Kbps，业务以透传方式通过设备，时隙内容不做改动，透传E1接口保证原有业务信息完整传递。以太网侧提供2个100M接口，两路在设备内部各走独立通道，实现物理隔离以太网，可按业务分域使用，一路的流量与故障不波及另一路。

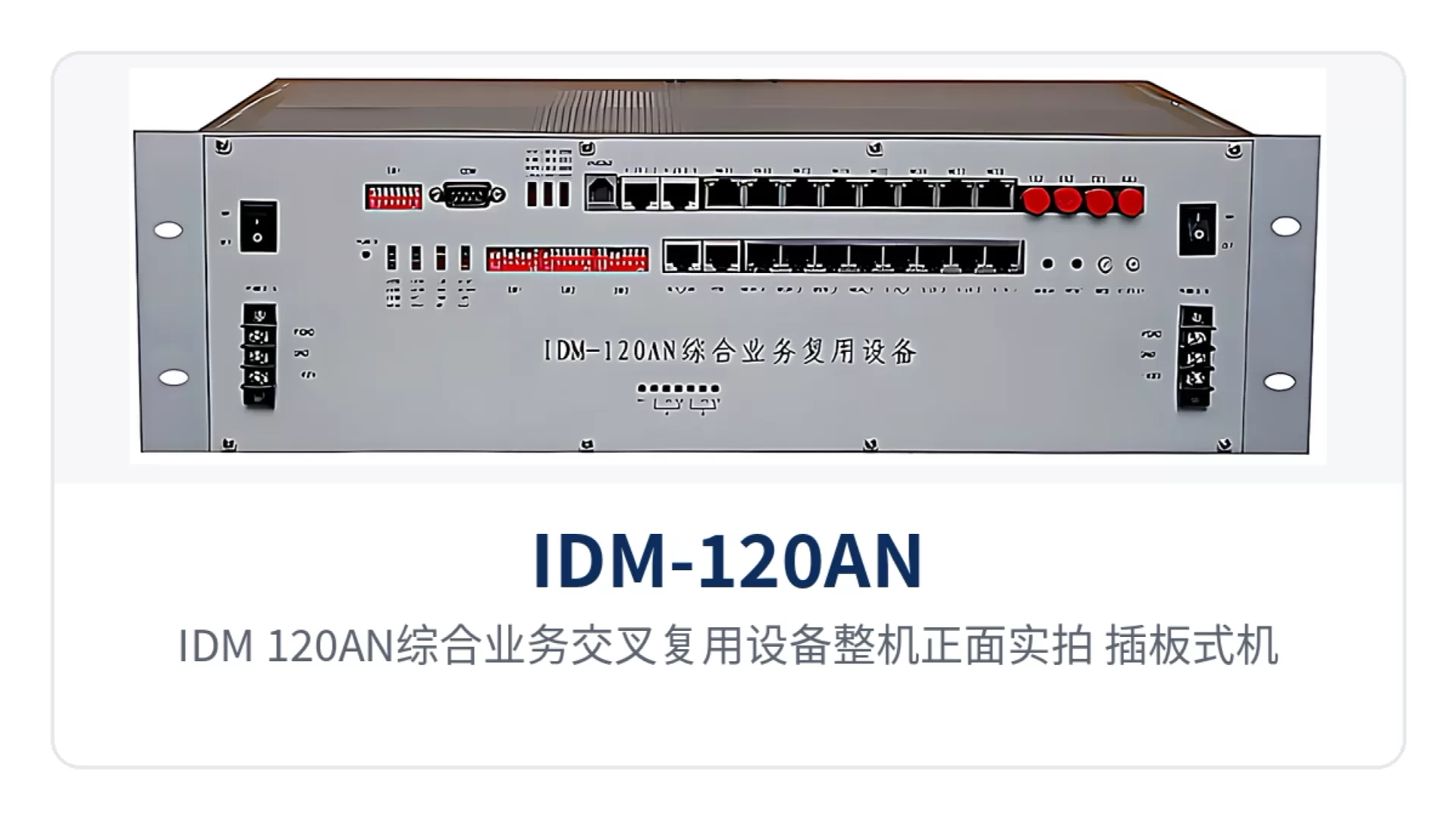

图1：IDM-120AN综合业务交叉复用设备整机正面实拍，插板式机箱结构、面板指示灯与告警指示

核心参数速览：155M PDH光传输 · 120路语音数据业务 · 2路隔离100M以太网（物理隔离）· 4组透传E1 · 插板式结构、用户板卡支持热插拔 · 双电源AC220V/DC-48V可选

120路隔离以太网电话光端机是什么设备

IDM-120AN 120路隔离以太网电话光端机是把语音、E1专线和以太网三类业务复用到一对光纤上的接入设备，成对使用：一端把各类业务接入并转换成光信号，另一端还原成对应的电话、E1与以太网接口，业务按接口标准原样对接，不需要改动既有的程控交换设备或专网终端配置。

设备采用插板式结构，用户板卡支持热插拔，可配置多种语音、数据业务盘，每块业务盘提供8路业务，业务容量按所配业务盘数量组合。热插拔特性让扩容与更换业务盘不需要整机断电，维护窗口对在用业务的影响小，这也是插板式结构在专网节点上的实用价值。

物理隔离以太网和普通以太网口有什么区别

物理隔离指的是2个100M以太网接口在设备内部各自拥有独立的通道与处理资源，彼此不共享带宽、不互通二层流量，而不是把一路以太网拆成两个物理接口，两路都具备完整的100M转发能力。

差别主要体现在三处：带宽各自独享，两路100M互不争抢；故障相互隔离，一路出现异常流量或广播风暴不会影响另一路；可安全分域，视频监控、办公终端、生产系统等不同业务分别接入不同的以太网口。对专网用户来说，这种接法让两类业务在同一对光纤上同时传输又彼此独立，满足专网多业务安全分域承载需求。

4组透传E1能接什么设备

透传E1接口承载的是既有E1接口设备的2.048Mbps业务，IDM-120AN对E1通道的时隙内容不做解析、不做改变，业务由一端原样送到另一端。

常见的对接对象包括数字中继、PCM复用设备、调度与时钟同步等以E1为接口的业务设备。既有E1设备不必更换，接入IDM-120AN后业务随光路延伸到对端站点，4组透传E1接口扩展灵活，适配工业专网既有E1业务无缝接入。

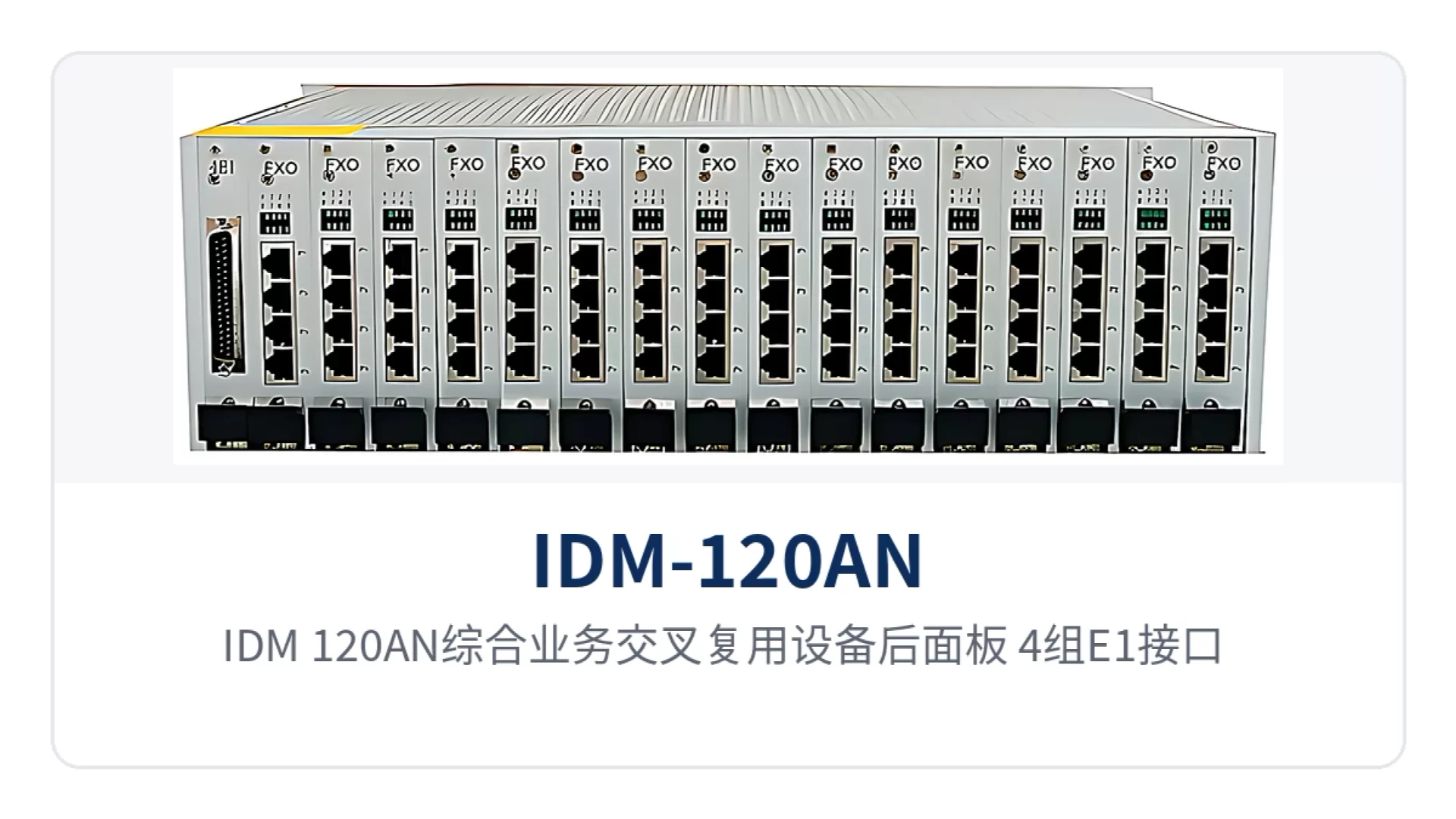

图2：IDM-120AN综合业务交叉复用设备后面板，4组E1接口、2路100M以太网口与双电源模块布局## IDM-120AN支持哪些功能与接口

IDM-120AN围绕多业务接入、E1透传、板卡扩容与供电可靠性提供以下功能。

功能项	功能说明
155M PDH光传输	在IDM-120A的功能基础上增加155M的PDH光传输功能模块，语音与数据业务经一对光纤上传
120路语音数据业务	4E1接入，传输120路语音数据业务，单机即可完成大容量语音与数据放号
2路物理隔离100M以太网	提供2个可物理隔离的100M以太网接口，两路带宽各自独享，满足专网多业务安全分域承载需求
4组透传E1接口	提供4组透传E1接口，码速率2048Kbps、符合ITU-T G.703，既有E1业务原样传输、扩展灵活
插板式结构与板卡热插拔	采用插板式结构，用户板卡支持热插拔，扩容与更换业务盘无需整机断电
多种业务盘可选	可配置多种语音、数据业务盘，每块业务盘提供8路业务，按现场业务种类组合配置
双电源供电	双电源供电，AC220V、DC-48V可选，双电源热备，保障无人值守站点供电高可靠
统一网管与告警	提供统一网管与完善的告警功能，设备运行状态集中监控，故障可及时定位

IDM-120AN的关键技术参数

下表参数以IDM-120AN综合业务交叉复用设备的产品资料为准，供组网设计与设备选型参考。

项目	参数/指标	说明/适用条件
光传输速率	155M（PDH）	在IDM-120A的功能基础上增加155M的PDH光传输功能模块
语音数据业务容量	120路	4E1接入，传输120路语音数据业务
业务盘容量	每块业务盘8路业务	可配置多种语音、数据业务盘，容量按业务盘数量组合
E1接口	4组，透传	码速率2048Kbps、符合ITU-T G.703，业务原样透传不改变时隙内容
以太网接口	2路100M，可物理隔离	提供2个可物理隔离的100M以太网接口，两路带宽各自独享
设备结构	插板式，用户板卡支持热插拔	扩容与更换业务盘无需整机断电
供电方式	双电源，AC220V、DC-48V可选	双电源热备，按站点供电条件选型
网管与告警	统一网管，完善的告警功能	设备运行状态集中监控，告警可及时上报

多业务隔离、E1透传与双电源能解决什么现场问题

专网节点常见三类现场难题：一是监控、办公、生产等业务挤在同一个以太网口上互相影响；二是早期建设的E1专线设备仍在服役，整段改造成本高；三是无人值守站点供电条件不一，突然断电会让业务中断。瑞光极远IDM-120AN多业务光端机的差异化能力分别对应这三类问题。

差异化能力	对专网节点的价值
2个100M以太网口物理隔离	满足专网多业务安全分域承载需求：两路100M以太网各自独立转发，监控、办公与生产业务分域承载，一路异常不影响另一路
4组透传E1接口扩展灵活	适配工业专网既有E1业务无缝接入：既有E1设备不必更换，业务经光端机原样透传，站点侧改造量小
双电源AC220V/DC-48V可选	保障无人值守站点供电高可靠：交流取自站用电、直流取自通信电源，按现场供电条件选型，一路失电业务不中断
155M PDH光传输	语音、E1与以太网业务共用一对光纤，节约线路资源，站点侧布线简化

典型应用场景

电力专网的变电站与供电营业网点

变电站与偏远供电网点普遍只具备有限的纤芯资源，站内又有调度电话、E1远动通道与监控网络三类业务需要上传。瑞光极远IDM-120AN多业务光端机在站内把话路、E1通道与监控网络分别接入，语音与数据业务经155M的PDH光端机光路上传至集控站，站点侧只占一对光纤。2个100M以太网口物理隔离后，监控网与办公网各自走一路，生产控制类业务与办公业务在传输环节彼此分开，符合电力专网对安全分域的承载要求，也是政府专网光纤通信方案中常见的部署思路。

轨道交通通信的沿线站点

轨道交通沿线站点分散、间距长，通信机房的机位与供电条件受现场限制。IDM-120AN多业务光端机采用插板式结构，业务盘按站点实际话路与数据需求配置，每块业务盘提供8路业务，后续增加业务时增配业务盘即可。光端机的双电源供电支持AC220V与DC-48V两种制式，可按沿线各站供电条件统一选型，减少备件种类，对沿线无人值守的通信节点尤为实用。

军队与政府专网的机要节点

军队与政府专网对业务隔离与运行连续性要求较高，既有E1专线设备往往已稳定运行多年，替换成本高。瑞光极远IDM-120AN多业务光端机的4组透传E1接口把既有E1业务原样接入并延伸到对端节点，无需改动在役设备；2路物理隔离以太网可按业务性质分域承载；统一网管与完善的告警功能让上级网管中心集中掌握节点运行状态，便于快速处置。在军队应急通信车方案中，该设备同样能以PDH光端机形态承担语音、E1与以太网业务的综合接入。

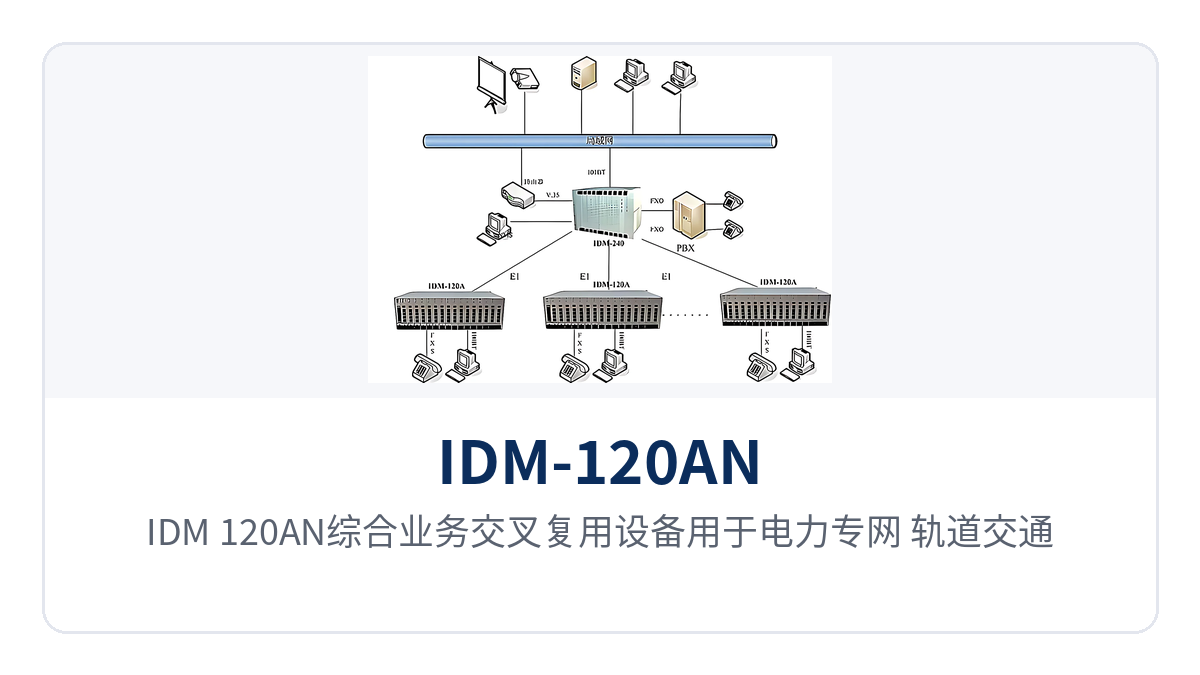

图3：IDM-120AN综合业务交叉复用设备用于电力专网、轨道交通与军队政府专网的组网拓扑示意图## 常见问题（FAQ）

双电源AC220V和DC-48V怎么选

按站点可用的供电条件选即可。机房有稳定的交流市电时选AC220V；通信机房已配置-48V直流通信电源时选DC-48V。同一网络内两种制式可以并存，便于按各站条件分别配置，也支持以双电源热备方式接入，提升供电可靠性。

插板式电话光端机怎么扩容

扩容靠增加业务盘完成。电话光端机采用插板式结构，可配置多种语音、数据业务盘，每块业务盘提供8路业务，用户板卡支持热插拔，业务盘数量增加后业务容量同步提升。插拔操作不需要整机断电，扩容与更换业务盘时在用业务不受影响。

120路隔离以太网电话光端机适合无人值守站点吗

适合。瑞光极远IDM-120AN电话光端机的双电源供电支持AC220V、DC-48V可选，可按现场条件配置，双电源热备保障无人值守站点供电高可靠；统一网管与完善的告警功能把运行状态与告警送到上级网管中心，运维人员不必长期驻站即可掌握设备情况。

选型与部署建议

瑞光极远IDM-120AN 120路隔离以太网电话光端机适合话路集中、同时需要以太网数据回传与E1专线透传的专网接入节点。选型时先按现场话路与数据业务的数量确定业务盘配置，每块业务盘提供8路业务；再把需要分域承载的两类数据业务分别接到2个可物理隔离的100M以太网接口上，避免不同业务域共用一路带宽；既有E1业务设备通过4组透传E1接口原样接入，无需改造在役设备。供电方式按各站条件在AC220V与DC-48V之间选择，无人值守站点建议采用双电源热备接入。具体配置方案建议结合项目需求与光端机厂家确认，也可参考瑞光极远产品展示中的PDH光端机与多业务光端机系列进行选型。
