多媒体调度接入传输设备

2路STM-1多业务接入传输设备是北京瑞光极远数码科技有限公司研制的多媒体调度接入传输设备，把 SDH、PDH、PCM 与 IP 四类接入能力汇集在一台机框里，单台设备即可完成远端语音、数据与视频业务的接入和上传，为音视频调度与融合调度提供一体化承载。设备以 IDM MSAP-CP 为调度与交换核心，基于 PBX/IPPBX 融合通信技术设计，可部署在企业侧机房或运营商机房，为电力专网、公安/部队专网以及电信运营商与行业客户机房提供音视频融合一体的综合接入方案，广泛适用于产品展示、多媒体调度机及调度台等业务场景，也是瑞光极远作为SDH设备厂家在专网通信领域的代表机型之一。

核心参数速览：2路STM-1光接入 · 4路隔离以太网 · N×E1捆绑 · 6个用户槽位 · 双光口环网 · 128×128 VC-12交叉

图1：多媒体调度接入传输设备 19 英寸机框正面、业务盘与运行指示灯全景

2路STM-1多业务接入传输设备集成了哪些接入手段

这类设备把过去需要多台设备分工完成的接入工作集中到一个机框里。IDM MSAP-CP 集 SDH 光纤传输、E1 接入、各种 64K 的 Z 接口、IP 通信以及各种无线通信等接入手段于一体，提供视频、音频、传真、数据等多媒体通信服务，在音视频调度与产品展示等场景中表现出良好的集成能力。

语音侧同时兼容传统电话网与 IP 电话网。系统采用模块化设计、板卡组装方式，集成传统 TDM PBX 交换机 E1 中继接入和模拟分机用户各项功能，支持 PRI、NO.1、NO.7、SIP/H.323 各种信令方式，可连接传统 PSTN 网络和运营商 VOIP 软交换平台，为融合通信与融合调度提供可靠的语音交换基础。

多总线结构让数字中继、IP 中继和模拟中继可以并存。IDM MSAP-CP 基于 Telecom BUS 总线、IP 总线以及 ST-BUS 总线多总线系统实现三类中继方式，可接入多个触摸屏综合调度台，并支持与语音记录/语音信箱服务器、网络管理服务器、传真短信邮件收发服务器、录音/录像服务器、GIS 服务器、GPS/GPRS 服务器等无缝连接。作为多媒体调度机的核心接入平台，该设备可与调度台协同工作，广泛适用于军队应急通信车方案与智慧矿山通信方案等对融合调度要求较高的应用环境。

图2：多媒体调度接入传输设备后面板 SDH 光口、E1 中继口与语音接口排列特写

功能和性能参数总表

功能项	功能说明
多制式融合接入	集 SDH 光纤传输、E1 接入、各种 64K 的 Z 接口、IP 通信以及各种无线通信等接入手段于一体，提供视频、音频、传真、数据等多媒体通信服务
PBX/IPPBX 融合交换	基于 PBX/IPPBX 融合通信技术设计，集成传统 TDM PBX 交换机 E1 中继接入和模拟分机用户各项功能，实现安全高效的企业内部音视频融合通信
多信令支持	支持 PRI、NO.1、NO.7、SIP/H.323 各种信令方式，可连接传统 PSTN 网络和运营商 VOIP 软交换平台
多总线中继	基于 Telecom BUS 总线、IP 总线以及 ST-BUS 总线多总线系统，实现数字中继、IP 中继和模拟中继方式
槽位混插	提供 6 个用户槽位，可插入 PDH 业务盘、E1 业务盘、64K 业务盘
物理隔离以太网	可提供 4 路物理隔离的以太网，能实现 N×E1（N=1~63）带宽捆绑任意分配
双光口环网	主机提供双光口或双电口的 SDH 接口，便于构成链网或冗余环式结构
监控告警	面板指示灯可以显示具体告警状态，同时设备能够输出告警信息，提供 F（100Base-T）和 f（RS232）网管接口
服务器与调度台对接	可接入多个触摸屏综合调度台，并支持与语音记录/语音信箱、网络管理、传真短信邮件收发、录音/录像、GIS、GPS/GPRS 等服务器无缝连接
微波延伸	IDM WS20 由 IDU、ODU 和天线组成，支持 STM-1 光信号到 2.4G、5.8G/15G 微波信号的转换，提供 1 路或 2 路 STM-1 光口

项目	参数/指标	说明/适用条件
光接口	2 路 STM-1 光接入	主机提供双光口或双电口 SDH 接口，便于构成链网或冗余环式结构
交叉容量	128×128 VC-12	IDM MSTP155-16 的交叉连接能力，具备 ITU-T G.813 标准的网元定时与通道保护功能
以太网	4 路物理隔离以太网，N×E1（N=1~63）带宽捆绑任意分配	各路以太网彼此隔离，带宽按业务需要捆绑分配
数据通道	2 路 n×64K（n=0-31）的 V.35/V.11 通道	IDM MSAP155-24 提供，用于同步数据业务
用户槽位	6 个用户槽位	可插入 PDH 业务盘、E1 业务盘、64K 业务盘
业务槽位	3 个业务槽位	IDM MSTP155-16 提供，可插入 E1 业务盘、FXS/FXO 盘、V.24/V.35 盘、以太网扩展卡、视频卡、通用业务盘
时钟模式	本地晶振时钟、线路提取时钟、外部时钟 2MBIT/2MHZ	以满足各种应用环境的时钟需求
机箱结构	19 英寸标准 2U 机箱 / 19 英寸 1U 机箱	分别对应 IDM MSAP155-24 与 IDM MSTP155-16，便于安装
电源	DC -48V 和 AC 220V 双电源互备份	IDM MSAP155-24 为双电源互备份，IDM MSTP155-16 的 DC-48V、AC220V 电源可选
组网方式	点对点、链形、环形	也可与集中型 IDM MSAP-CP 或集中型 MSTP 系统联合组网
网管接口	F（100Base-T）和 f（RS232）	具有完善的网管功能，可显示并输出告警信息
互通能力	可与任何标准 SDH/MSTP 设备的 STM-1 光接口对接	IDM MSTP155-16 可作为分插复用器或终端复用器
微波接口	STM-1 到 2.4G、5.8G/15G 微波信号转换，1 路或 2 路 STM-1 光口	IDM WS20，适用于不容易架设光纤的环境

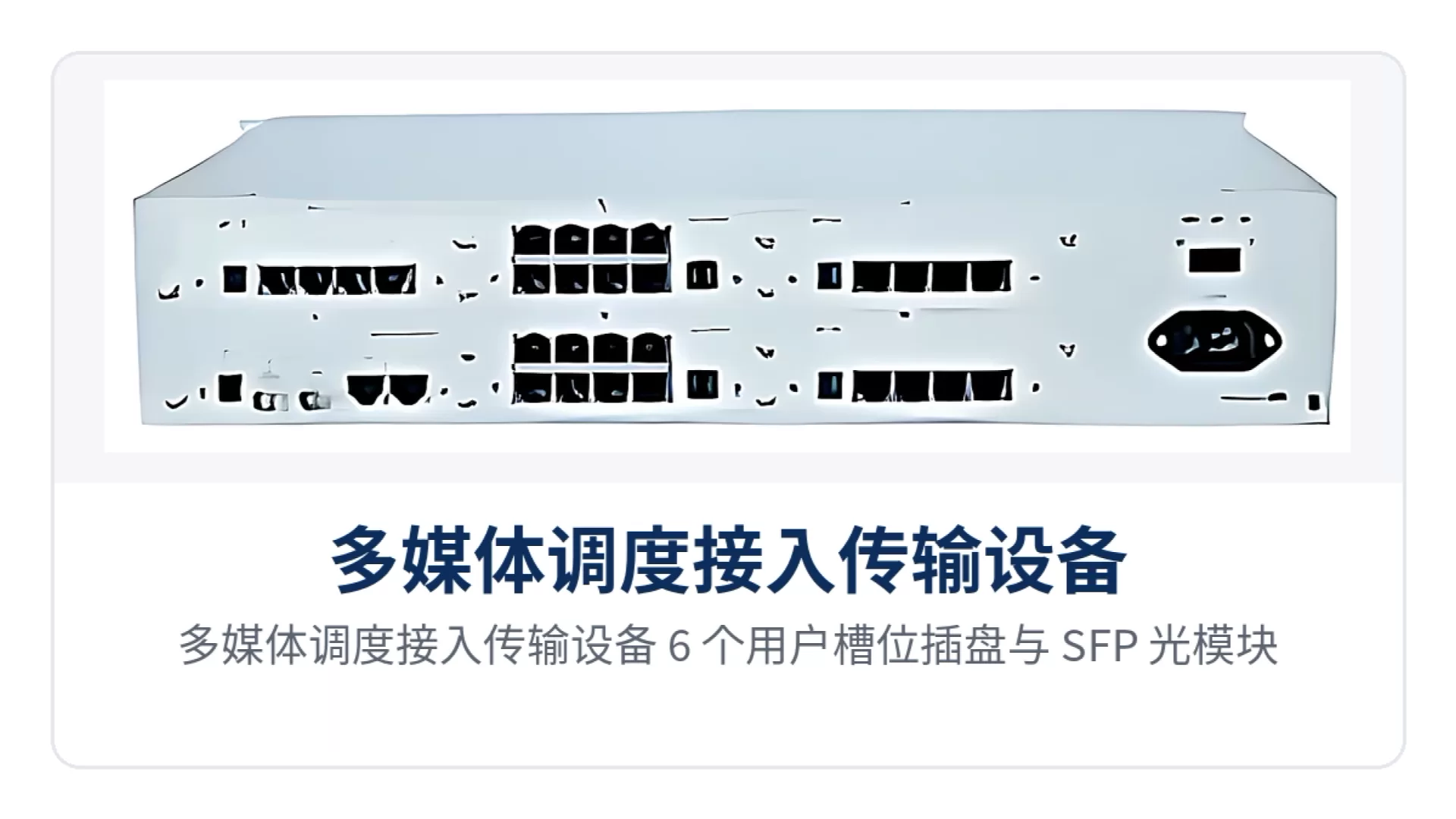

图3：多媒体调度接入传输设备 6 个用户槽位插盘与 SFP 光模块、业务盘接口特写

4路隔离以太网与N×E1捆绑怎么分配带宽

4路隔离以太网解决的是同一台设备上不同业务网络互不干扰的问题。设备可提供 4 路物理隔离的以太网，4路隔离以太网之间彼此独立，任何一路的流量和故障都不会串扰到其余几路，因此监控、办公与视频等安全等级不同的业务可以共用一台设备而不必各拉一张网，这对于产品展示与音视频调度等对网络隔离有要求的业务尤为实用。

N×E1捆绑 让带宽按业务需要伸缩。设备能实现 N×E1（N=1~63）带宽捆绑任意分配，业务侧需要多大带宽就把多少路 E1 捆成一条通道，扩容时增加捆绑的 E1 数量即可，不必更换整机、也不必重新布线。这种灵活的带宽分配方式，使融合通信与融合调度业务在同一平台上能够按需扩展。

数据业务与语音业务可以在同一机框内并行。除以太网通道外，IDM MSAP155-24 还提供 2 路 n×64K（n=0-31）的 V.35/V.11 通道，适合承载同步数据；这些通道与 E1、以太网业务在机框内按槽位分配，互不挤占。瑞光极远作为专业的 SDH设备厂家，其多媒体调度机与调度台产品可灵活适配军队应急通信车方案与智慧矿山通信方案等多种融合调度应用场景。

双光口环网与点对点、链形组网怎么选

双光口环网 用来提升音视频调度传输链路的可靠性。主机提供双光口或双电口的 SDH 接口，便于构成链网或冗余环式结构，环上任意一段光缆中断时，业务可以从另一个方向迂回，站点不必中断。

组网方式按站点分布和倒换要求来定。设备支持点对点、链形、环形组网方式，也可与集中型 IDM MSAP-CP 联合组网：站点沿铁路、公路或管线一字排开时用链形，站点需要快速自愈时用环形，两个站点之间业务量不大时用点对点。

分支设备同样支持三种组网。IDM MSTP155-16 还可作为分插复用器或终端复用器，用于组建点对点、点到多点的链型和环形传输网络，并可与任何标准 SDH/MSTP 设备的 STM-1 光接口对接，方便在既有 SDH 网络上新增站点。

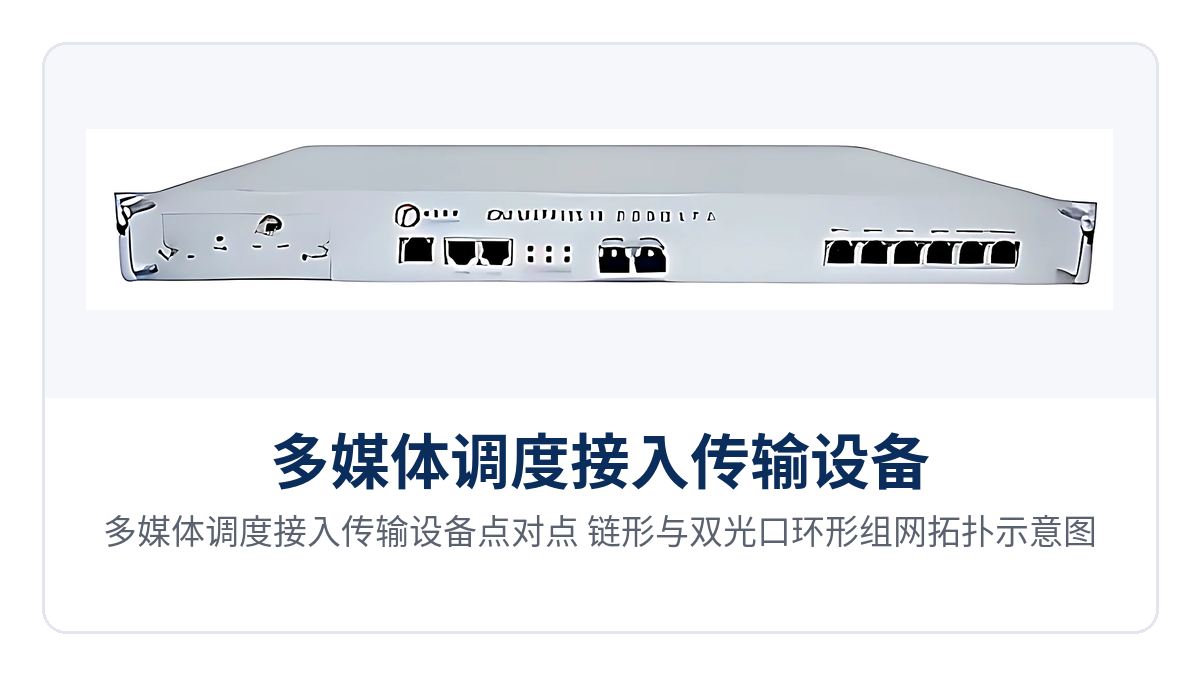

图4：多媒体调度接入传输设备点对点、链形与双光口环形组网拓扑示意图

没有光纤的站点怎么接入：IDM WS20 微波延伸

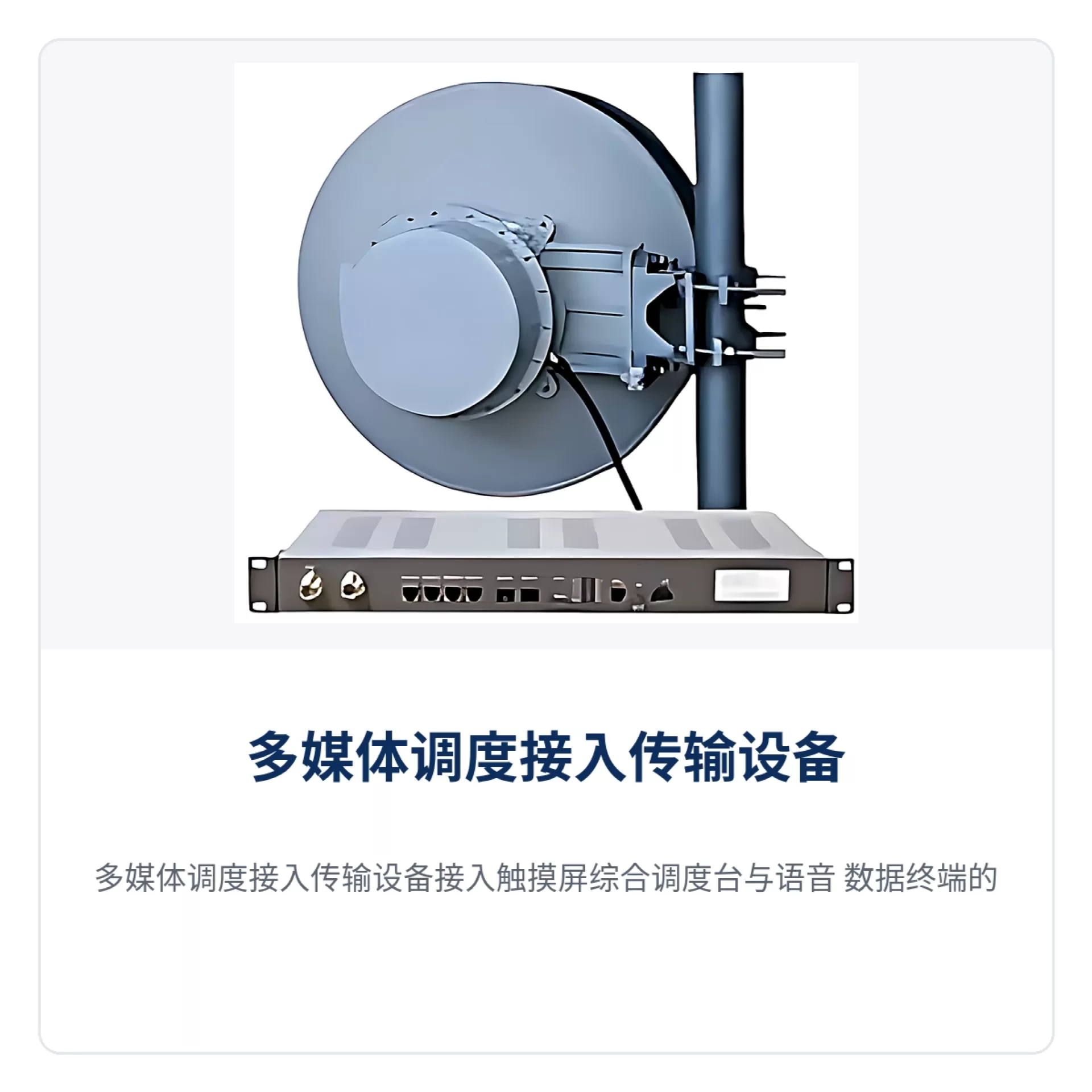

光缆暂时到不了的站点，用微波把 STM-1 通道延伸过去。IDM WS20 由 IDU、ODU 和天线组成，支持 STM-1 光信号到 2.4G、5.8G/15G 微波信号的转换，提供 1 路或 2 路 STM-1 光口，适用于不容易架设光纤的环境。输电线路、山区变电站、野外驻训点这类开挖和架线成本高的场景，改用微波可以缩短开通时间。

微波段与光传输段用同一种接口衔接。微波两侧对接的是标准 STM-1 光接口，因此微波延伸段与前面的 SDH 光传输段在业务配置和网管上可以连成一段通道，语音、数据和视频业务不必改变业务配置即可通过微波路由。

图5：IDM WS20 微波设备 IDU、ODU 与天线组成及无光纤站点延伸实景

电力、公安部队与运营商机房怎么用

电力专网：变电站远端多业务接入

电力专网的变电站分散在城郊与山区，站点多、业务种类杂。用 2路STM-1光接入 把变电站的 E1 保护通道、电话和数据业务一并送上主站，4路隔离以太网 分别承载监控、办公与视频等不同安全等级的业务，通道之间物理隔离；光缆路由紧张的段落用 双光口环网 组环，光缆未覆盖的站点用 IDM WS20 微波延伸，一台设备完成一个变电站的接入。

公安/部队专网：野外与无光纤环境快速组网

野外驻训和临时指挥所往往没有现成光纤。这时可用 IDM WS20 以 1~2 路 STM-1 光口把传输通道用 2.4G、5.8G/15G 微波架设起来，两侧再接入这类设备完成语音、数据与视频的落地；点对点与链形组网支持站点随任务位置移动后重新架设，现场不依赖固定管线。

电信运营商与行业客户机房：专网接入一机通达

机房侧关心的是槽位够不够、业务能不能混插。设备提供 6 个用户槽位，可插入 PDH 业务盘、E1 业务盘、64K 业务盘，支持 PDH、E1、FXO/FXS、V.24/V.28/V.35、EM、热线电话、磁石电话、X.50、X.58 和 10M/100M 以太网等语音和数据业务的接入；配合 N×E1捆绑 与 4路隔离以太网，一台设备就能把用户侧的多种专线业务收齐后上传骨干网。

图6：多媒体调度接入传输设备接入触摸屏综合调度台与语音、数据终端的应用示意

多业务接入传输设备怎么选型

选型先看光接口数量与组网方式。主机提供双光口或双电口的 SDH 接口，便于构成链网或冗余环式结构，需要环网保护的场景应选双光口配置；站点只按链形排列时，单光口配置即可满足。

再看容量、交叉能力与对接需求。IDM MSTP155-16 的交叉容量为 128×128 VC-12，具备 ITU-T G.813 标准的网元定时、VC-12 交叉连接和通道保护功能，可与任何标准 SDH/MSTP 设备的 STM-1 光接口对接，适合既要接入多业务、又要接入既有传输网的机房。

此外还要看业务槽位、时钟与供电。IDM MSTP155-16 提供 3 个业务槽位，可插入 E1 业务盘、FXS/FXO 盘、V.24/V.35 盘、以太网扩展卡、视频卡、通用业务盘，按需求灵活配置；多种时钟模式包括本地晶振时钟、线路提取时钟和外部时钟 2MBIT/2MHZ，能够满足各种应用环境的时钟需求。供电方面，IDM MSAP155-24 采用 DC -48V 和 AC 220V 双电源互备份，IDM MSTP155-16 的 DC-48V、AC220V 电源可选。
