多媒体调度终端

多媒体调度终端是北京瑞光极远数码科技有限公司研制的一类调度通信终端的统称，由基于E1传输的音视频终端、基于IP传输的SIP软交换终端、接在PBX/IPPBX用户电话口上的自动接听与扩音终端，以及便携、车载、电台、卫星等无线终端共同组成。作为专业的指挥调度系统厂家，瑞光极远打造的多媒体调度终端用于把指挥调度中心的语音、视频、指令与广播业务，从机房延伸到专网节点、轨道站点与野外无人区，实现高效的音视频调度与产品展示。

核心参数速览：E1/IP双模 · 2M PCM码流 · 5Km双绞线 · 50h待机 · H.264编码音视频压缩 · SIP软交换接入

多媒体调度终端按传输方式分为E1与IP两大类

E1与IP是两类调度终端的根本分界，选型时先定传输方式、再定终端形态。基于E1传输的终端独占传输资源，性能稳定，代价是扩展性不灵活；基于IP传输的设备兼容多种带宽，可以接入多种新的媒体业务。

两类终端面向同一张调度网的不同环节：专网与SDH资源已经到位的现场，用E1终端把既有通道用足；需要快速扩容、接入新型多媒体业务的现场，改用IP终端承接。

基于E1传输的音视频终端

基于E1传输的音视频终端是19英寸1U机箱设备，基于E1传输通道设计，采用H.264编码方式，具有即时的图像捕捉和图像压缩功能。设备将输入的视频、音频和数据进行压缩混合，形成2M速率的PCM码流，通过E1接口送给传输设备进行远距离传输。基于E1传输的音视频终端满足远程视频监控、视频会议等系统需要，提高E1线路资源在专网/SDH网络中的利用率。

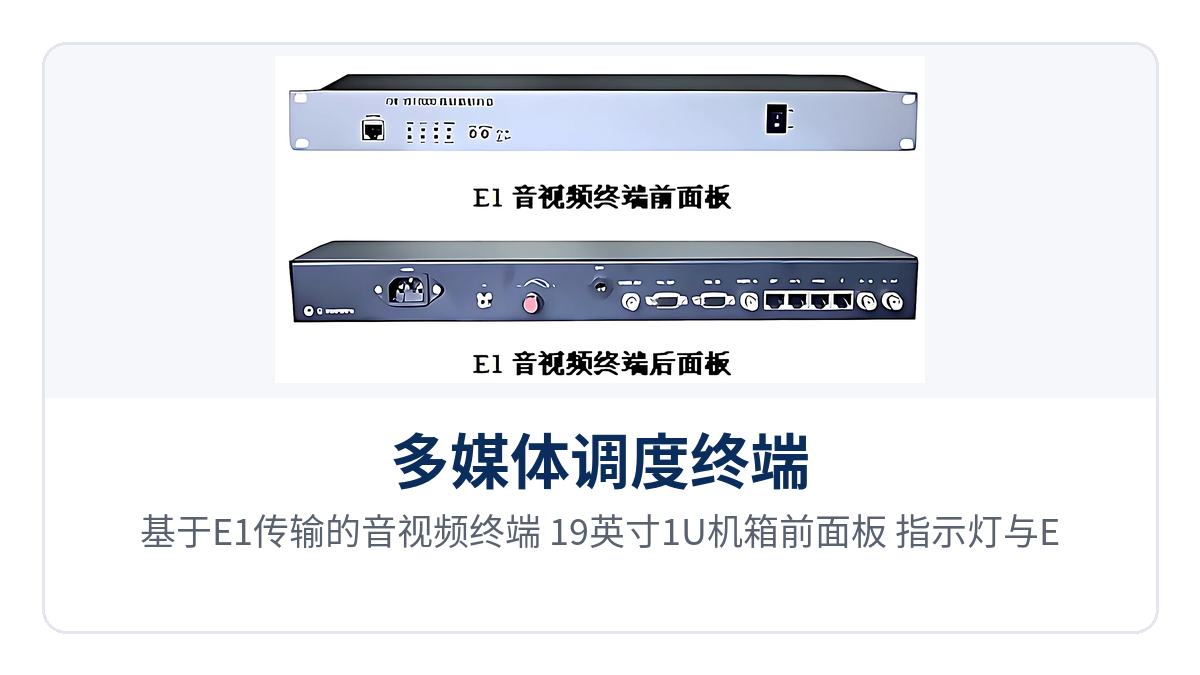

图1：基于E1传输的音视频终端 19英寸1U机箱前面板、指示灯与E1接口特写

基于IP传输的音视频对讲终端

基于IP传输的音视频对讲终端同样采用19英寸1U机箱，基于IP传输通道设计，采用H.264编码方式，具备即时的图像捕捉和图像压缩功能。设备将输入的视频和数据进行压缩混合，形成2.048Mb/s速率的PCM码流，通过IP接口送给传输设备进行远距离传输，满足远程视频监控等系统需要。

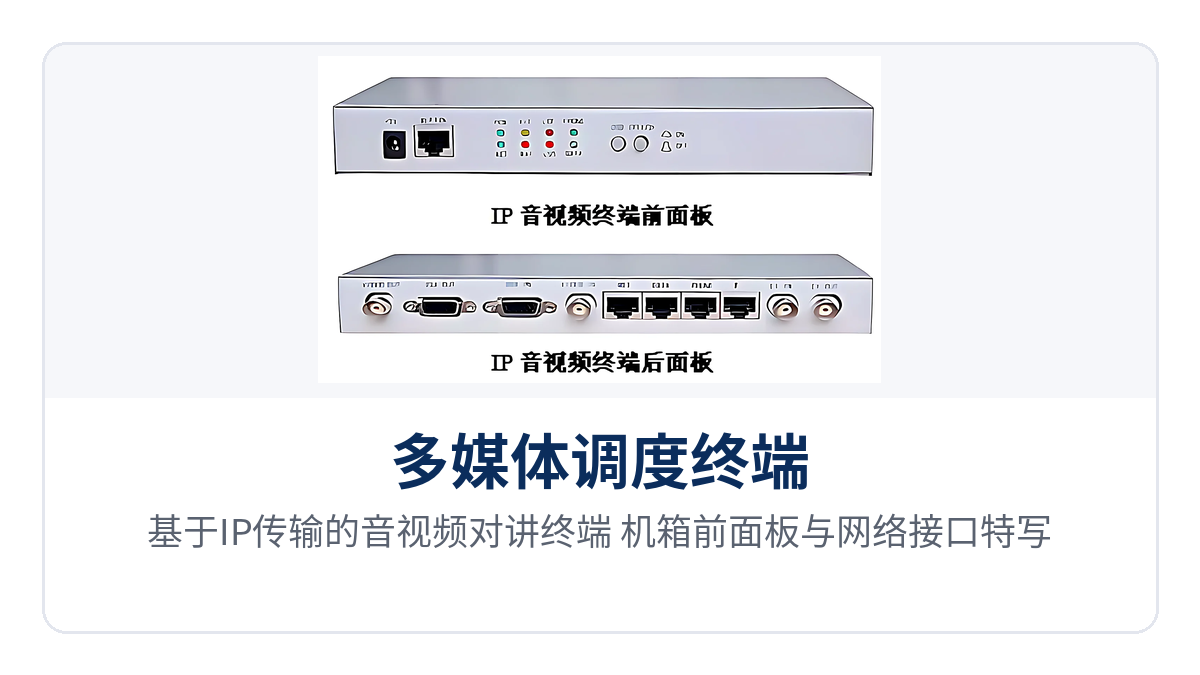

图2：基于IP传输的音视频对讲终端 机箱前面板与网络接口特写

电话侧终端：自动接听、IP扩音与可视终端

电话侧终端接在PBX或IPPBX交换机的用户电话接口上，用终端侧的改造代替线路改造。这类终端把广播、喊话与可视通话送到每一个话机点位，现场电话线不必重新敷设。

自动接听终端

自动接听终端在振铃多次无人接听的情况下可自动摘机，实现应急响应功能，进行广播喊话；接收调度机的广播、组播、会议命令时，自动摘机并扩音对讲。自动接听终端接到PBX或IPPBX交换机的用户电话接口上使用，最远可传输5Km。自动摘机与命令接听两种模式在出厂时选择，也可以对现有的电话机进行升级改造。

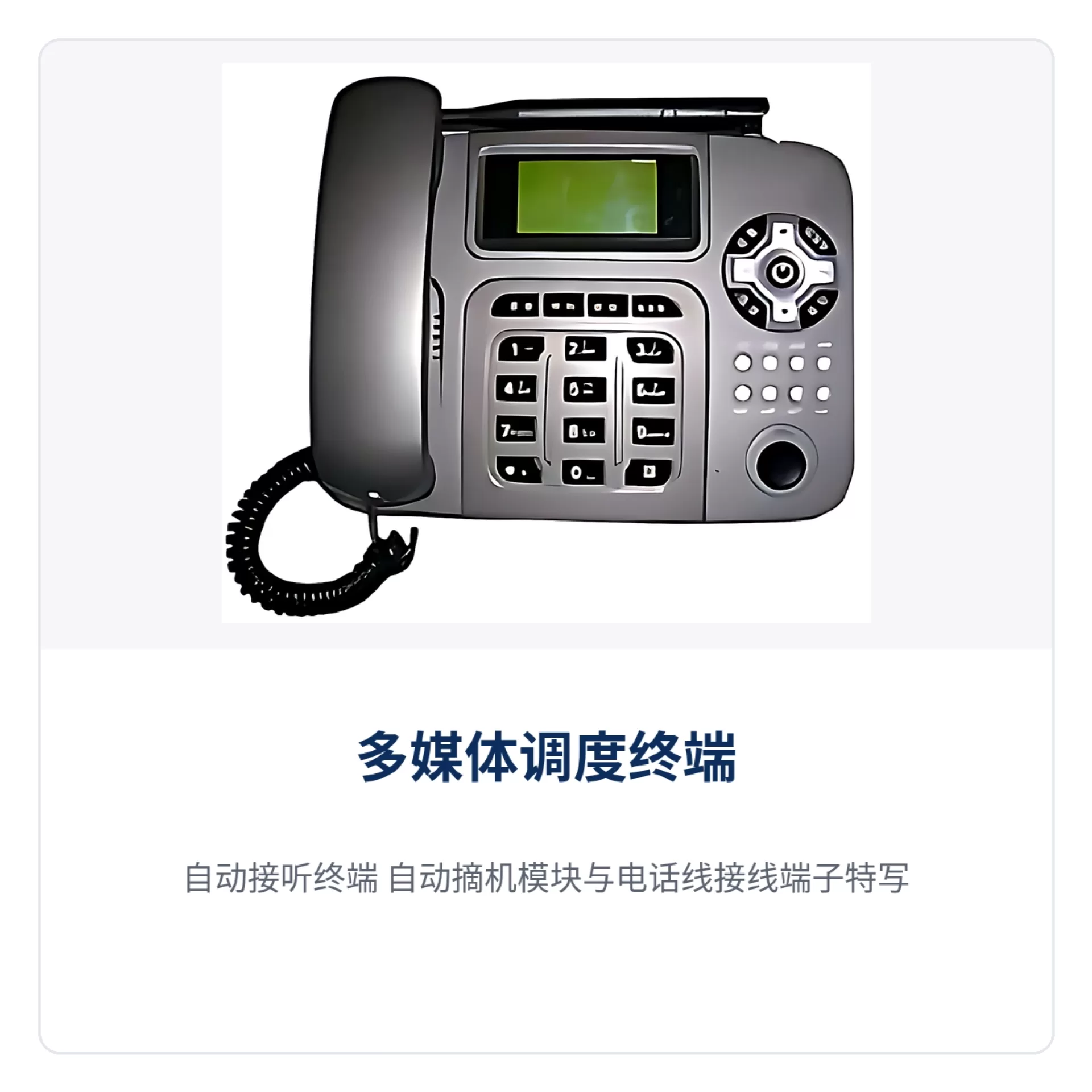

图3：自动接听终端 自动摘机模块与电话线接线端子特写

IP扩音终端

IP扩音终端是基于IP寻址的广播功放系统，使用方式同IP电话，可以方便地实现基于IP网的语音对讲。接入既有IP网络后即可作为广播扩音节点使用，不必为广播单独敷设音频线缆。

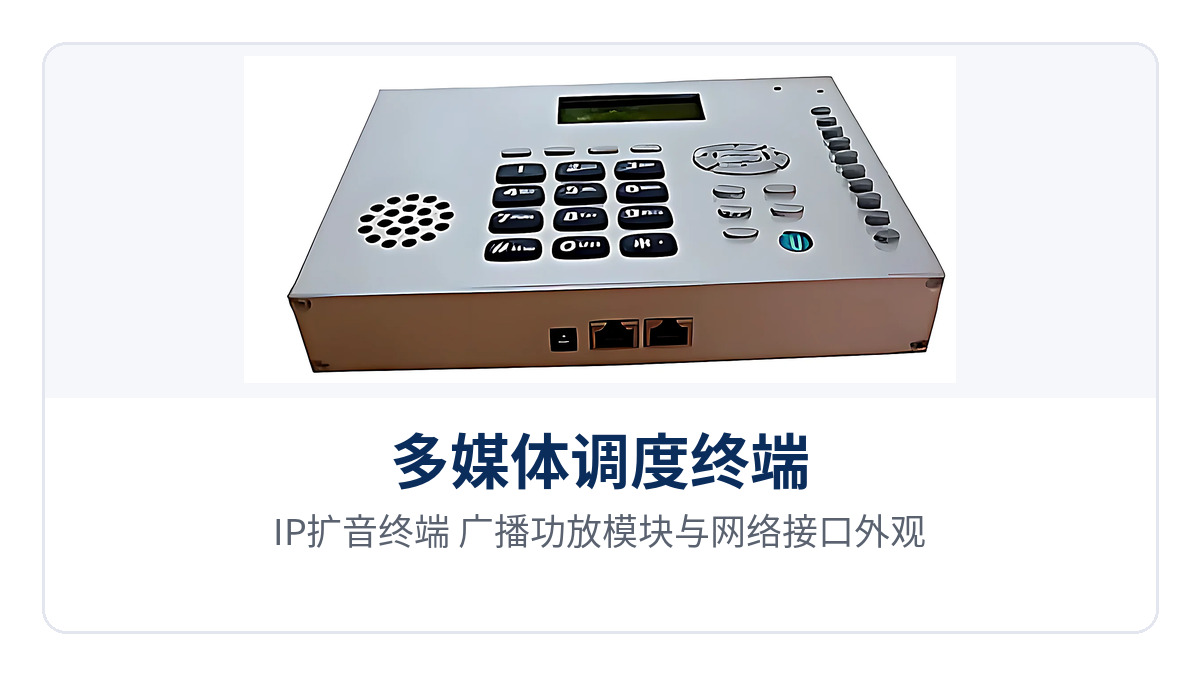

图4：IP扩音终端 广播功放模块与网络接口外观

电话扩音终端

电话扩音终端是基于普通电话线的广播功放系统，系统广播时自动给功放模块加电。电话扩音终端在普通双绞线上可传输5公里，使用时接到PBX或IPPBX交换机的用户电话接口上。

IP可视终端

IP可视终端是基于IP寻址的可视电话机。IP可视终端可以和市面上符合软交换协议的所有可视终端互通，也可以和PC上主流软视频电话软件互通。

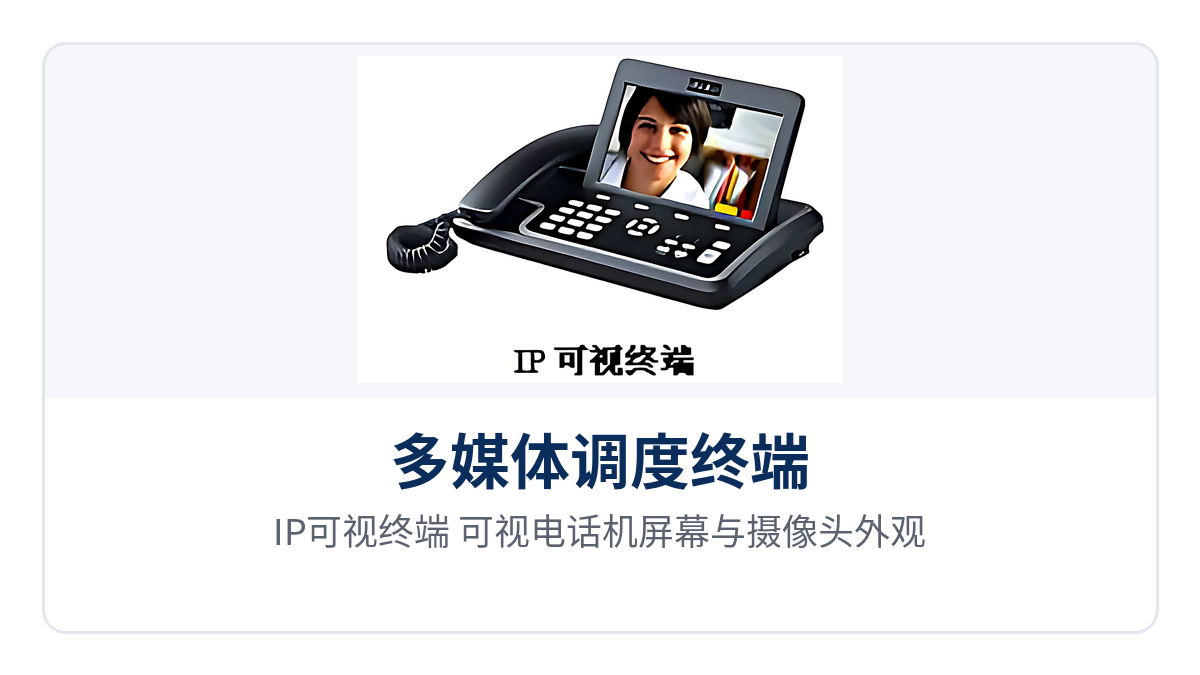

图5：IP可视终端 可视电话机屏幕与摄像头外观

无线与移动终端：便携、车载、电台与卫星

无线终端负责把调度网延伸到有线到不了的地方：巡检人员的口袋、行驶中的车辆、只能靠电台联络的现场，以及完全没有地面网络的无人区。

wifi集群对讲多媒体便携终端

wifi集群对讲多媒体便携终端是基于wifi的便携多媒体终端，可以实现语音对讲、音视频对讲、指令确认、短信收发等功能。终端采用语音编解码、数字纠错与回声处理，在更大通信范围内保证清晰的话音质量；采用数字加密保障通信私密性，并提供GPS与GPRS通道、公网数字集群对讲以及实时与非实时视频业务。

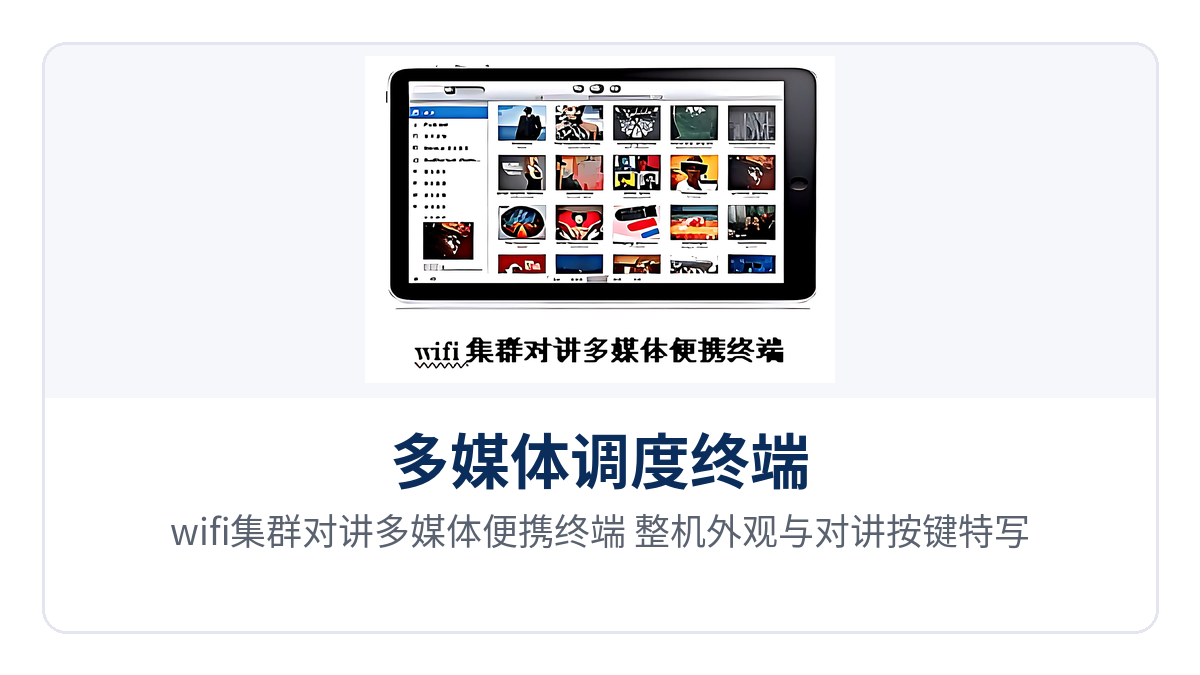

图6：wifi集群对讲多媒体便携终端 整机外观与对讲按键特写

车载GPS/GPRS/WIFI终端

车载GPS/GPRS/WIFI终端是基于GPRS或WIFI的车载联络终端，可以实时报告车辆位置信息。终端支持音视频通信对讲，也支持指令确认与短信收发，适合指挥车、抢修车与巡检车辆在行驶途中与调度中心保持联络。

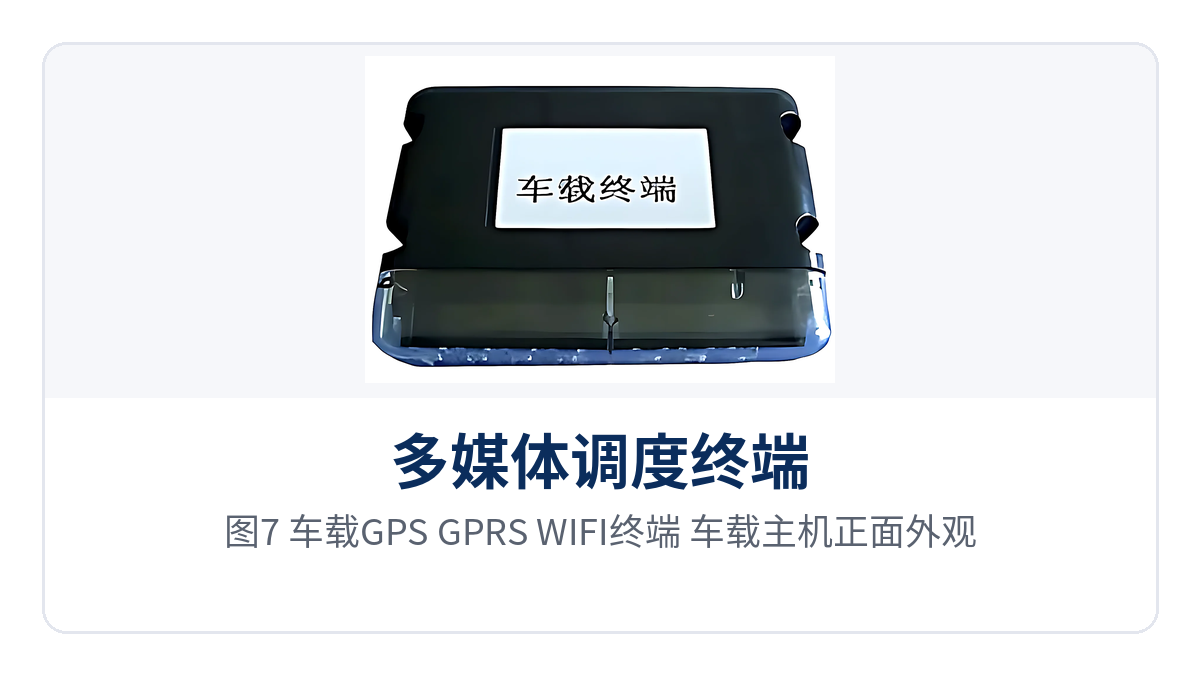

图7：车载GPS/GPRS/WIFI终端 车载主机正面外观

图8：车载GPS/GPRS/WIFI终端 车载安装支架与天线接口特写

无线对讲电台终端

无线对讲电台终端的功能围绕调度管理展开，包括通话按键识别码（PTT-ID）、呼叫提示、语音选择呼叫、紧急报警、对讲机检验，以及遥毙与解除遥毙，其中遥毙用于关断丢失的电台。无线对讲电台终端通过对日常操作编码，使这些用编码表示的操作状态无需对讲机发声即可回传中央调度室，节省操作者的时间且减少系统阻塞。

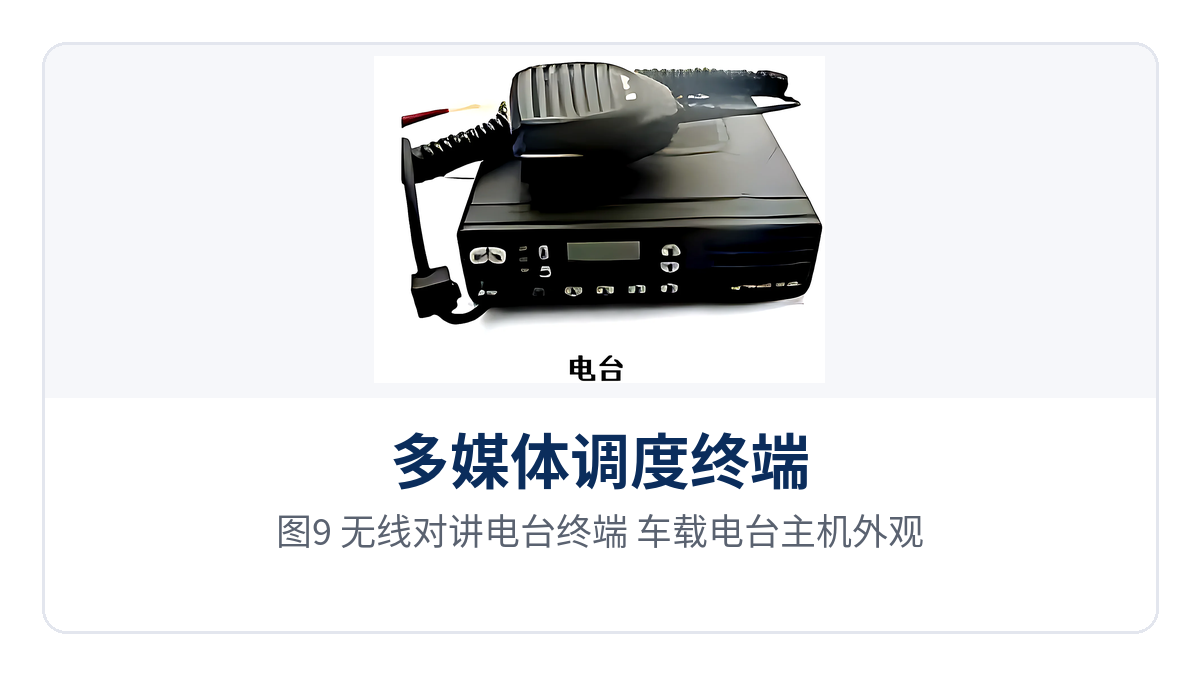

图9：无线对讲电台终端 车载电台主机外观

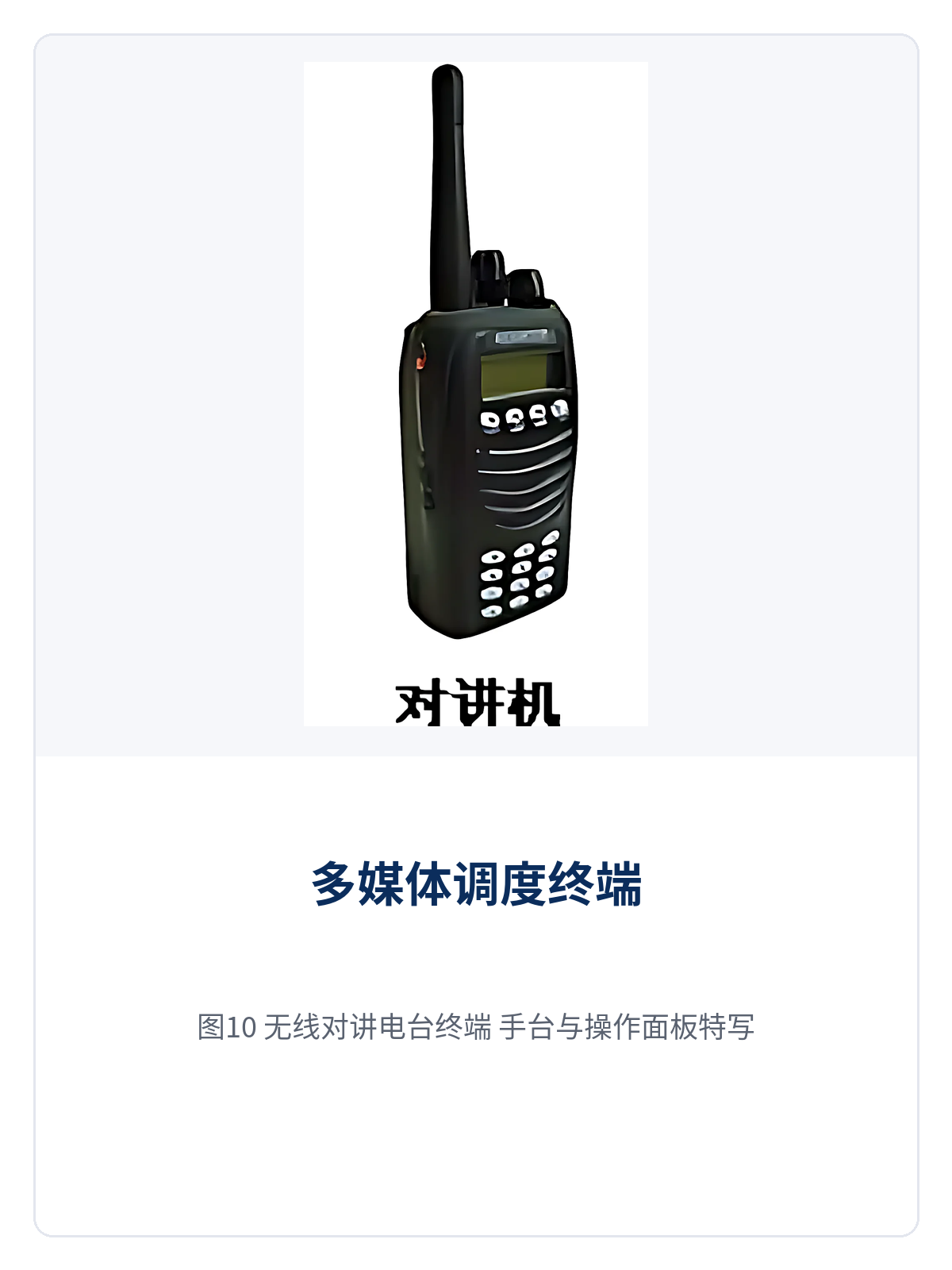

图10：无线对讲电台终端 手台与操作面板特写

WIFI无线集群对讲机

WIFI无线集群对讲机工作在136174、400430、440~480MHz频段，提供128个信道并支持多区划分。终端配8位特大液晶显示屏便于阅读，内置语音加密功能与12位DTMF按键，内置Fleetsync II/QT/DQT信令和声控发射免提功能，支持无线复制及计算机编程。流线外型轻巧美观，防水性能强，并采用无铅焊锡支持环境保护。

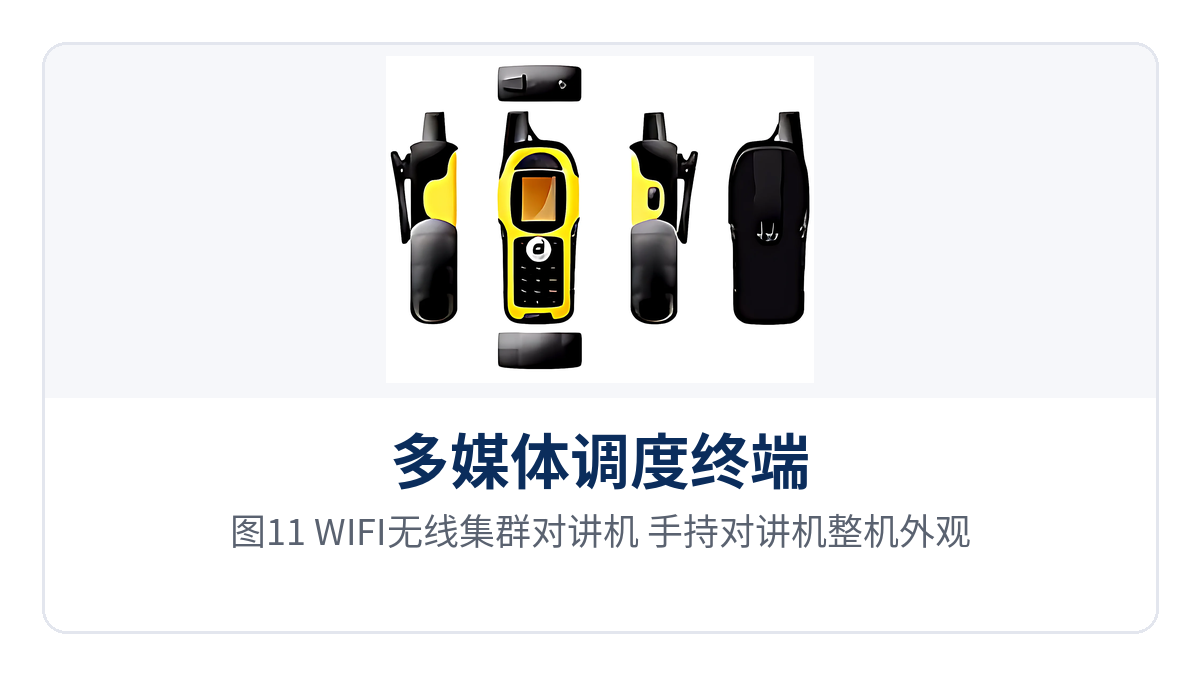

图11：WIFI无线集群对讲机 手持对讲机整机外观

卫星电话

卫星电话在没有任何地面网络覆盖的区域提供语音与低速数据通道。卫星电话的传输速率为4.8kbps话音、2.4kbps G3传真、2.4kbps数据（兼容贺氏接口），配界面友好的背板照明LCD显示（64×240点、8×40字符）。卫星电话通话时间5小时，待机时间50.0小时，支持免提通话、多种语言显示、菜单选择、光标键和4个编程功能键，并内置用户通讯录。

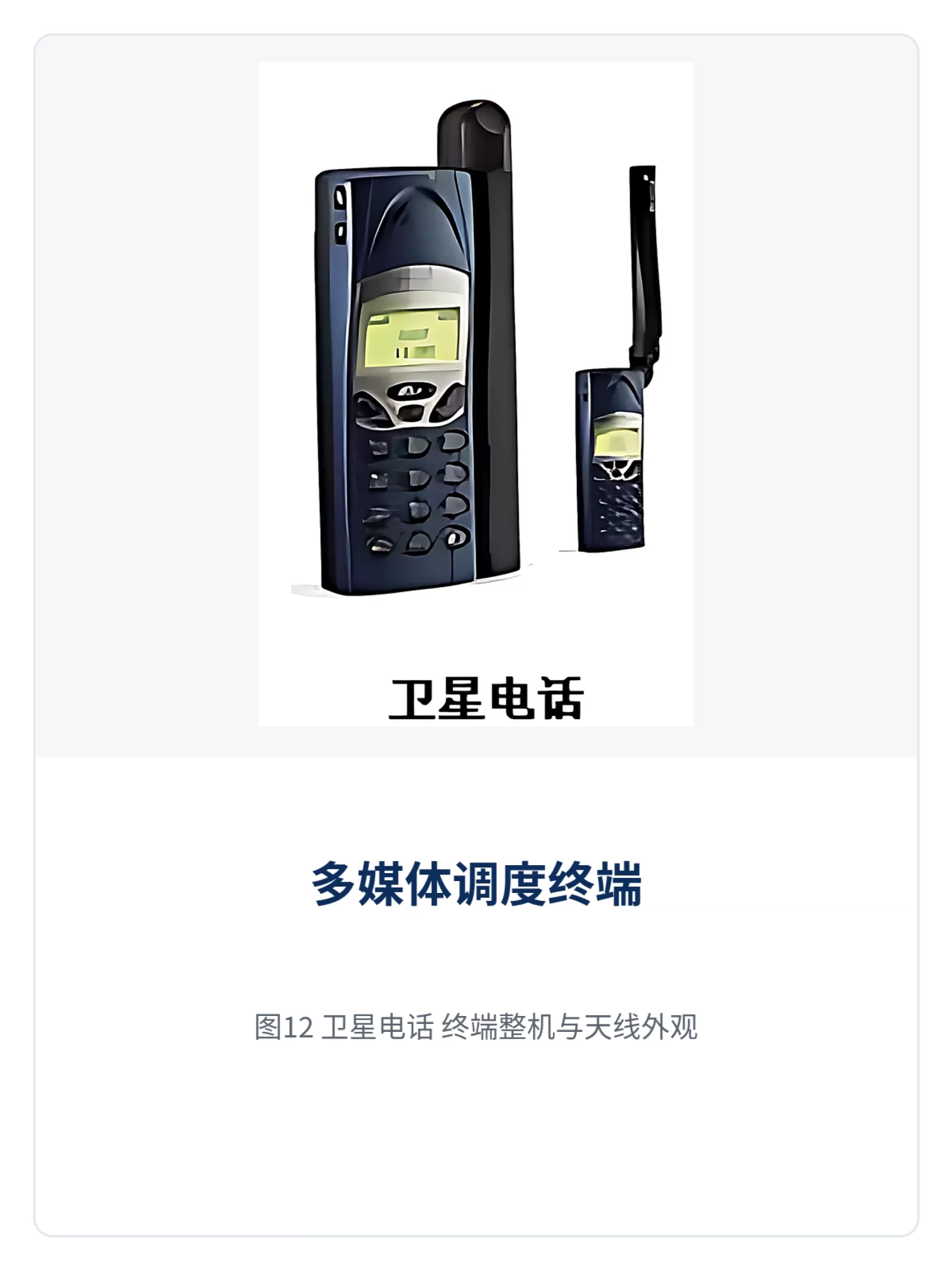

图12：卫星电话 终端整机与天线外观

图13：卫星电话 背板照明液晶显示屏与4个编程功能键、光标键特写

各类终端功能与接入方式总表

终端类型	传输方式与接入	主要功能
基于E1传输的音视频终端	E1接口	19英寸1U机箱，H.264编码，把视频、音频与数据压缩混合成2M速率的PCM码流经E1远传，用于远程视频监控与视频会议，提高E1线路资源在专网/SDH网络中的利用率
基于IP传输的音视频对讲终端	IP接口	19英寸1U机箱，H.264编码，把视频与数据压缩混合成2.048Mb/s速率的PCM码流经IP远传
自动接听终端	PBX/IPPBX用户电话接口	振铃多次无人接听自动摘机广播喊话；接收广播、组播、会议命令自动摘机扩音对讲；最远传输5Km；支持对现有电话机升级改造
IP扩音终端	IP网络	基于IP寻址的广播功放系统，使用方式同IP电话，实现基于IP网的语音对讲
电话扩音终端	PBX/IPPBX用户电话接口	基于普通电话线的广播功放系统，广播时自动给功放模块加电，普通双绞线可传输5公里
IP可视终端	IP网络	基于IP寻址的可视电话机，与符合软交换协议的可视终端及PC主流软视频电话软件互通
wifi集群对讲多媒体便携终端	wifi	语音对讲、音视频对讲、指令确认、短信收发、数字加密、GPS与GPRS、公网数字集群对讲、实时与非实时视频业务
车载GPS/GPRS/WIFI终端	GPRS或WIFI	实时报告车辆位置信息，音视频通信对讲，指令确认与短信收发
无线对讲电台终端	无线电台	通话按键识别码（PTT-ID）、呼叫提示、语音选择呼叫、紧急报警、对讲机检验、遥毙/解除遥毙、操作编码状态回传中央调度室
WIFI无线集群对讲机	无线	128个信道与多区划分、8位特大液晶显示屏、内置语音加密与12位DTMF按键、Fleetsync II/QT/DQT信令、声控发射免提、无线复制与计算机编程、防水、无铅焊锡
卫星电话	卫星链路	4.8kbps话音、2.4kbps G3传真、2.4kbps数据（兼容贺氏接口）；通话5小时、待机50.0小时；免提通话、多语言菜单、内置用户通讯录

核心参数

项目	参数/指标	说明/适用条件
E1音视频码流	2M速率的PCM码流	基于E1传输的音视频终端，视频、音频与数据压缩混合后经E1接口远传
IP音视频码流	2.048Mb/s速率的PCM码流	基于IP传输的音视频对讲终端，视频与数据压缩混合后经IP接口远传
视频编码方式	H.264	E1与IP两类音视频终端均采用，兼具即时图像捕捉与图像压缩能力
电话侧传输距离	自动接听终端最远5Km；电话扩音终端5公里	普通双绞线，终端接PBX或IPPBX交换机的用户电话接口
卫星电话传输速率	4.8kbps话音、2.4kbps G3传真、2.4kbps数据（兼容贺氏接口）	卫星链路，适用于无地面网络覆盖区域
卫星电话通话与待机	通话5小时、待机50.0小时	电池供电，实际时长随使用条件变化，以厂商技术资料与商务确认为准
卫星电话显示屏	背板照明LCD，64×240点、8×40字符	支持多种语言显示、菜单选择、光标键与4个编程功能键
WIFI无线集群对讲机频段与信道	136174、400430、440~480MHz；128个信道，多区划分	内置语音加密与Fleetsync II/QT/DQT信令
整机供电、防护等级与工作温度	此处资料库暂无相关信息	以厂商技术资料与商务确认为准

三条差异化卖点落到现场意味着什么

差异化卖点	在现场意味着什么
E1与IP双模终端，2M PCM码流远传，专网/SDH资源利用率高	既有的E1通道与SDH专网资源不必推倒重建，视频、音频与数据压成2M PCM码流后直接跑在原链路上；需要扩容时再以IP终端补充，两类终端共存于同一张调度网
普通电话线最远5公里，自动摘机应急广播，无需改造线路	自动接听终端与电话扩音终端接在PBX或IPPBX的用户电话口上，沿用既有电话线最远拉到5公里，振铃无人接听时自动摘机喊话，改造只发生在终端侧
卫星电话待机50小时，通话5小时，4.8kbps话音野外不断联	无人区、巡线终点与灾害现场没有地面网络时，卫星电话以50小时待机与5小时通话支撑长时段值守，4.8kbps话音保证调度指令发得出、收得回

典型应用场景

能源电力专网

变电站与输电线路沿线站点分散、距离远，调度电话与视频监控常年跑在电力自建的E1/SDH专网上。基于E1传输的音视频终端把视频、音频与数据压成2M PCM码流，直接占用既有E1通道传输，专网/SDH资源利用率随之提高；站点值班电话通过自动接听终端接入，调度台发起广播或会议命令时自动摘机扩音，值班员离开话机也能听到指令。巡检班组进入专网覆盖盲区后，改用wifi集群对讲多媒体便携终端或卫星电话回传位置与现场画面。

轨道交通与公共安全

轨道交通站台、车辆段与公安检查站要求通信手段齐全且随处可用。车站与场区的既有电话线可以直接接上自动接听终端和电话扩音终端，广播喊话在普通双绞线上最远覆盖5公里，应急疏散时不必重新布线；站厅值班岗位配置IP可视终端，与指挥中心进行可视通话；站外巡线、线路抢修与安防布控使用车载GPS/GPRS/WIFI终端和无线对讲电台终端，位置信息与现场画面实时回传指挥调度中心。

野外作业与无人值守站点

油气田、水利、电力与矿山的野外作业点和无人值守站点往往没有公网，也难以为临时作业点拉一条专用线路。这类现场以卫星电话承担保底通信，4.8kbps话音、2.4kbps传真与数据能在没有地面网络的条件下持续工作，50小时待机与5小时通话满足长时段值守需求；邻近的有人站点通过基于IP传输的音视频对讲终端接入IP网络，把现场画面送到远端调度室。

选型与部署建议

选型时先确认三件事，再决定配哪几类终端。

• 现场有没有可用的E1或SDH专网资源：有，优先选基于E1传输的音视频终端，独占传输资源、性能稳定，并能提高E1线路资源利用率；没有，改用基于IP传输的音视频对讲终端，带宽兼容性更好，也便于接入新的多媒体业务。

• 现场电话线要不要动：不希望重新布线时，用自动接听终端或电话扩音终端接在PBX/IPPBX的用户电话接口上，借助既有双绞线最远传输5公里，自动摘机与广播加电都在终端侧完成。

• 现场有没有地面网络：没有公网也没有专网时，用卫星电话保底，用便携与车载无线终端承担移动作业联络，卫星电话的4.8kbps话音与50小时待机可支撑无人区的长时段值守。

整机供电、防护等级与工作温度等参数未在本次资料中给出，采购前请以厂商技术资料与商务确认为准。

结语

多媒体调度终端把E1与IP两类音视频终端、电话侧的自动接听与扩音终端，以及便携、车载、电台、卫星等无线终端组织在同一套指挥调度体系里：E1终端以2M PCM码流复用专网/SDH资源，IP终端承接新型多媒体业务的扩展，电话线侧终端在5公里双绞线上完成自动摘机广播，卫星电话以50小时待机保障野外不断联。能源电力、轨道交通与野外无人值守站点的用户，可按现场传输资源与网络条件逐项选型，用一份终端清单覆盖从机房到无人区的各个调度点位。作为指挥调度系统厂家，瑞光极远提供涵盖多媒体调度机、SIP电话机及产品展示的完整方案，其音视频调度能力可支撑军队应急通信车方案等复杂场景的快速部署。
