IDM-RG2000 软交换集群调度网关在应急指挥中的应用

在应急指挥调度系统建设中，将分散的VHF基地电台接入IP化调度网络，是实现有线无线一体化指挥的关键环节。IDM-RG2000 SIP电台网关正是为此设计的软交换调度网关设备，它同时注册到SIP语音调度服务器与MQTT物联网服务器，既能完成电台与调度电话间的语音桥接，又能通过MQTT协议远程管控电台频率与PTT指令，是典型的集群调度网关设备。

SIP电台网关在调度系统中的角色定位

SIP电台网关是位于无线基地电台与IP调度网络之间的接入转换设备，负责把电台语音接入软交换调度系统，并把调度端的呼叫转换成电台可收发的信号。IDM-RG2000 SIP电台网关在应急指挥调度系统中处于调度机、调度台与基地电台之间：一侧通过5组SIP电话链路连接调度服务器及各类SIP终端，另一侧提供三组VHF电台的音频接口和参数控制串行接口，完成有线电话网与无线电台网的互通。

IDM-RG2000 在组网中承担集群调度对讲网关角色，同时注册到SIP语音调度服务器和物联网通信服务器上。SIP软交换协议负责语音呼叫的建立、转接与会议，物联网MQTT协议负责PTT指令传输、串口电台频率管理、电台功率设置等控制类业务，语音通道与电台控制由同一台网关统一承载，无需为语音和控制分别部署独立设备。

调度员在调度台界面上可以看到台站名称、电台用途名称、电台型号、电台频率以及SIP专线的电话号码，调度台图标上还实时显示电台的收发状态和SIP专线上的声音状态，便于值班员在话务与电台之间快速判断和切换。这些信息与操作都由IDM-RG2000 SIP电台网关通过SIP和MQTT两条通道汇总上报。

设备接入容量与接口配置

IDM-RG2000 SIP电台网关单台支持接入3部基地电台，并同时提供5组SIP电话链路，链路容量与电台路数相互独立、可按需分配。每部接入的电台都拥有一条固定的SIP协议语音通道连接调度机，作为热线专用；另外还有1～2路SIP语音通道可以随时切换到某一部电台使用，满足不同时段、不同电台的话务弹性。

电台接口按RJ45形式提供1～3号电台接口，每个电台对应独立的音频通道和参数控制串行通道；电话接口与网络接口（NET1～NET2）用于接入电话线路和IP调度网络。设备还提供2路FXO中继电话接口，可以把模拟电话线路接入系统，扩大有线电话侧的参与范围，让外线电话也能加入电台调度通话。

电台与SIP电话对讲的三种实现方式

电台与SIP电话对讲通过热线专线、可切换通道和SIP对讲语音会议室三种方式实现，调度员可以按业务需要选择直通呼叫或组会广播。最直接的方式是热线：每部电台拥有一条固定SIP热线通道连接调度机，调度台摘机即可直达指定电台，适合值班热线、应急呼叫等需要立即建立的通话。

当一部电台同时占用多条语音通道时，IDM-RG2000 SIP电台网关会把电台与这些通道组成语音会议室，实现一路电台语音与多路SIP电话同时互通。每个电台对应一个语音会议室，会议室支持6方会议，即一部电台同时允许5个SIP电话客户在线讲话；其余SIP终端可通过5组SIP电话链路经调度服务器接入，实现多方对讲与协同收听。

FXO中继电话接口进一步扩展了对讲范围。通过2路FXO中继接口接入电话线路后，PSTN电话或程控交换机用户也可以拨入电台通道参与调度对讲，形成SIP终端、有线电话与VHF电台之间的融合通信。

MQTT协议下的电台频率远程管理

电台频率远程设置通过标准的MQTT物联网协议实现，调度员不需要到电台现场操作。调度台在界面上指定某一部电台的工作频率后，指令经物联网通信服务器下发到IDM-RG2000 SIP电台网关，由网关转换成电台可识别的语音或数字控制信号，改变电台通道的工作频率；同一条MQTT通道还支持PTT指令传输、串口电台频率管理和电台功率设置，远端电台的日常参数调整可以集中完成。

针对不同厂家、不同型号电台控制命令不一致的问题，IDM-RG2000 SIP电台网关提供电台协议自学习功能。设备可以自动学习电台的发送功率增减命令、改变发送和接收频率命令、控制电台天线指向角度的命令，接入时无需对电台本体进行改造，降低多型号电台混用的实施难度。

设备结构、面板接口与指示灯

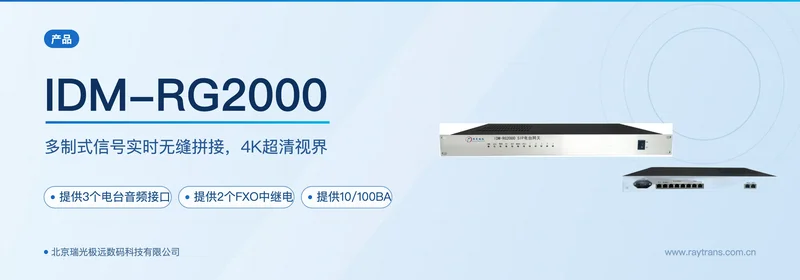

IDM-RG2000 SIP电台网关采用19英寸标准1U机箱，外形尺寸为170×437.6×44（mm），使用220V交流供电，适合安装于标准机柜。设备前面板布置电源接口与指示灯，提供电源输入与整机工作状态指示，面板指示灯定义见下表。

设备业务接口包括管理接口（RJ45）、电台接口（RJ45，1～3）、电话接口（RJ45）和网络接口（NET1～NET2）。电台接口用于连接VHF基地电台的音频与参数控制线，管理接口用于本地配置维护，网络接口用于接入IP调度网络并完成SIP注册与MQTT连接。

指示灯	颜色	功能	状态描述
PWR	绿	电源指示灯	系统供电正常时灯亮，供电不正常时灯灭
ACT	绿	设备运行指示灯	CPU正常工作时约250ms间隔闪烁，异常时常亮或长灭
STU	绿、红	状态指示灯	WAN口未获取到IP地址（未接网线、DHCP获取失败、IP地址冲突、PPPoE拨号失败等）红灯长亮；连接正常红绿交替闪
WAN	绿	WAN口指示灯	建立WAN连接但无业务流时长亮，有业务流时闪亮
PC	绿	PC口指示灯	链路已通无业务流时长亮，有业务流时闪亮，链路未通时灯灭
WORK	绿	WORK指示灯	设备运行正常时闪亮
CALL	绿	CALL指示灯	设备运行正常时闪亮
1～5	绿	通道声音指示灯	对应通道有声音时灯亮，无声音时灯灭

核心参数与性能指标

IDM-RG2000 SIP电台网关的接口与性能参数以厂家产品资料为准，下表为产品资料明确的参数汇总，供选型与组网设计参考。

项目	参数/指标	说明/适用条件
电台音频接口	3路，变压器耦合	输入输出阻抗600Ω；收发增益可调，默认0dB发送、0dB接收；平衡输入，可接成不平衡（一端接地）
电话中继接口	2路FXO，变压器耦合	接口阻抗200Ω+680Ω//0.1μF三元件阻抗，可按用户需求提供600Ω纯阻
以太网电接口	10/100BASE-T，全双工/半双工自适应	符合IEEE 802.3、802.1P、802.1Q；RJ45接口，100M五类双绞线
以太网光接口	10/100BASE-FX，FS接口	发送功率≥-5dBm，接收灵敏度≤-35dBm；波长1310/1550nm；传输距离10km、40km，可达120km
控制接口	异步，8位数据位、1位停止位、无校验	波特率57600；用于电台参数控制与协议自学习
信令协议	SIP软交换协议、MQTT物联网协议	MQTT支持PTT指令传输、串口电台频率管理、电台功率设置
供电	220V交流	机架式设备，交流供电
机箱	19英寸标准1U	外形尺寸170×437.6×44（mm）
工作环境、整机功耗	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

典型应用场景与组网方案

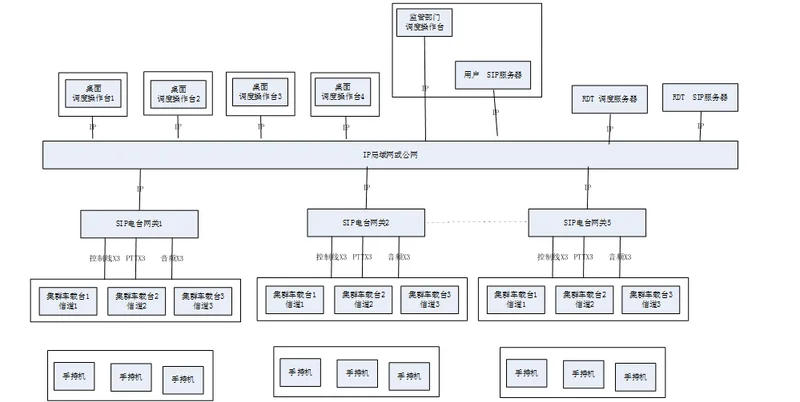

IDM-RG2000 SIP电台网关的典型应用是把基地电台接入SIP调度网络，形成电话、软交换终端与无线电台统一调度的通信系统。典型组网如下图所示：基地电台部署于远端站台，IDM-RG2000部署于调度机房或站房，通过5组SIP电话链路连接调度机与调度台，实现有线无线一体化调度。

指挥调度中心电话与电台一体化调度

在指挥调度中心部署IDM-RG2000 SIP电台网关后，调度员可以用SIP调度话机直接呼叫任意一部基地电台，也可以让电台值守人员一键呼通调度中心。每部电台的固定热线通道保证调度电话优先直达，1～2路可切换通道则用于临时呼叫或紧急插入，值班通话与调度指挥互不占用。

多路电话共用一个电台的组呼会议

当多个SIP电话或外线电话需要与同一部电台同时通话时，IDM-RG2000 SIP电台网关自动把这些通道与电台组成语音会议室。会议室支持6方会议，一部电台可同时与5个SIP电话客户在线讲话，适用于多部门联合值守、多方应急会商的场景，不需要额外配置独立的会议桥接设备。

远端电台站的频率与功率集中管理

对架设在远端站房、无人值守的基地电台，调度员可以通过MQTT通道远程设置工作频率、调整发射功率、下发PTT指令，甚至控制电台天线指向角度。电台协议自学习功能让不同型号电台都能接入统一管控平台，减少人员往返站房进行电台维护的工作量。

常见问题（FAQ）

SIP电台网关是什么？

SIP电台网关是连接无线基地电台与SIP软交换调度网络的接入设备。IDM-RG2000 SIP电台网关由北京瑞光极远数码科技有限公司研制，同时注册到SIP语音调度服务器和MQTT物联网通信服务器，把VHF基地电台的语音接入调度电话与调度台，并支持通过MQTT远程控制电台频率、功率与PTT。

IDM-RG2000支持接入几部电台、几路电话？

IDM-RG2000 SIP电台网关支持接入3部基地电台，提供5组SIP电话链路和2路FXO中继电话接口。每部电台拥有1条固定SIP热线通道，另有1～2路SIP通道可切换到任一电台使用，每个电台会议室支持6方会议，即1个电台可同时与5个SIP电话终端在线讲话。

电台工作频率和功率如何远程修改？

电台工作频率和功率通过MQTT物联网协议远程修改。调度台在界面上指定电台工作频率，指令经物联网通信服务器下发到IDM-RG2000 SIP电台网关，由网关转换为电台串口控制信号完成频率、功率与PTT操作。设备支持电台协议自学习，可自动识别电台的功率增减、收发频率切换与天线指向控制命令，无需改造电台。

选型与部署建议

部署IDM-RG2000 SIP电台网关时，应把设备接入调度局域网，网络侧可使用10/100BASE-T电口或10/100BASE-FX光口上联，光口传输距离支持10km、40km并可达到120km，适合站房与调度中心距离较远的组网；电台侧按1～3号电台接口连接各基地电台的音频与参数控制线，电话线路通过FXO中继接口接入。

IDM-RG2000 SIP电台网关的差异化能力体现在：语音通道与电台控制由同一台网关统一承载（SIP与MQTT双注册）；电台协议自学习使多种型号电台免改造接入；每部电台可独立组织6方语音会议；单台设备同时覆盖3路电台、5组SIP链路与2路FXO接入。若项目需要更大的电台路数、更多的SIP并发或集群接入扩展，建议结合具体需求向瑞光极远厂家确认型号与配置；设备工作环境、整机功耗等工程参数此处资料库暂无相关信息，请以厂家技术资料和商务确认为准。
