IDM-RG2000 SIP电台集群网关

电台融合调度网关是北京瑞光极远数码科技有限公司（Raytrans）研制的软交换集群接入设备，作为一款专业的IP接入网关，用于把VHF基地电台与SIP调度电话、调度台汇聚到同一张调度网，在通话期间完成跨网双向语音互通，并通过物联网通道对远端电台做集中管控。IDM-RG2000 电台融合调度网关同时注册到SIP语音调度服务器和物联网通信服务器：SIP软交换协议承载语音呼叫、转接与会议，MQTT物联网协议承载PTT指令、电台频率与功率等参数下发，语音链路与电台控制由同一台1U机箱网关联署承载，是面向无线集群调度场景的电台融合调度网关设备，也是瑞光极远在融合调度网关产品展示中的重要机型。

需要把有线调度电话、SIP软交换话机与多部基地电台互通，并希望远程管理远端台站频率与功率的指挥调度项目，可选用IDM-RG2000 电台融合调度网关。作为SIP电台网关的典型应用，设备单台最多接入3个基地电台，每台电台可支持5路SIP并发通话，配合2路FXO中继电话接口与外线电话互通，适合中小规模电台站、调度中心、轨道交通与能源管线站点的电台接入与无人值守改造项目。瑞光极远（Raytrans）作为指挥调度系统厂家，还可提供政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案等整体解决方案，相关方案中可配套矿用本安型通信设备与SIP电话机，满足不同场景下的通信调度需求。

电台融合调度网关是什么？解决什么问题？

电台融合调度网关是位于无线基地电台与IP调度网络之间的接入转换设备，核心作用是消除有线电话网与无线电台网之间的制式隔阂，让调度电话、SIP话机与VHF电台像在同一条调度线上一样互相呼通、组会广播。作为专业的指挥调度系统厂家，瑞光极远推出的IDM-RG2000 电台融合调度网关一侧通过5组SIP电话链路连接调度服务器及各类SIP终端，另一侧提供1～3号电台接口连接VHF基地电台的音频与参数控制线，把电台语音接入软交换调度系统，并把调度端的呼叫转换成电台可收发的语音与信令。该产品同时可作为IP接入网关与SIP电台网关使用，满足多种通信场景需求。

多制式跨网通信的调度痛点是可以被一台设备收敛的。传统做法是电台值守与电话调度各自独立，值班员靠人工转接、多台对讲机并联来互通，既占空间又容易漏接。IDM-RG2000 电台融合调度网关把语音桥接与电台参数控制合并在同一台设备上，跨网对讲不再需要额外布设调度线和人工线缆跳接，一台1U门控设备即可支撑3路电台与多路SIP电话的融合调度。瑞光极远（Raytrans）凭借在融合调度网关领域的技术积累，为政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案提供可靠的通信接入保障。

核心参数速览：3路电台接入 · 每台电台5路SIP并发通话 · 6方语音会议室 · 2路FXO · 220V交流供电 · 19英寸1U，1U深170mm。

电台融合调度网关能接入几部电台、几路SIP电话？

IDM-RG2000 电台融合调度网关单台接入3路电台，并提供5路SIP并发通话能力，链路容量与电台路数相互独立、可按需分配。每部接入的电台拥有一条固定的SIP协议语音通道连接调度机作为热线专用，另外还有1～2路SIP语音通道可随时切换到某一部电台使用，满足不同时段、不同电台的话务弹性，值班通话与指挥调度互不占用。

电台接口按RJ45形式提供1～3号电台接口，每个电台对应独立的音频通道和参数控制串行通道；电话接口用于接入SIP电话线路，网络接口（NET1～NET2）接入IP调度网络。设备还提供2路FXO中继电话接口，可把PSTN或程控交换机线路接入系统，让外线电话也能参与电台调度通话，进一步扩展跨网互通范围。配合SIP电话机使用，可实现调度台与电台之间的无缝语音互通。

电台与SIP电话跨网对讲怎么实现？

电台与SIP电话的跨网对讲通过热线专线、可切换通道和语音会议室三种方式实现，调度员可依业务需要选择直通呼叫或组会广播。电台SIP并发对讲，即一部电台同时与多路SIP电话在线通话，可由IDM-RG2000 电台融合调度网关以热线方式承载：每部电台拥有一条固定SIP热线通道连接调度机，调度台摘机即可直达指定电台，适合值班热线、应急呼叫等需立即建立的通话。

当一部电台同时被多路SIP电话占用时，IDM-RG2000 电台融合调度网关把电台与这些通道组成语音会议室，实现一路电台语音与多路SIP电话同时互通，内置6方语音会议室，实现多路SIP与电台跨网融合调度。每个电台对应一个6方会议室，即一部电台同时允许5路SIP并发通话在线讲话，满足多部门联合值守、多方应急会商需求，不必额外配置独立的会议桥接设备。

电台频率远程设置如何实现？

电台频率远程设置通过MQTT物联网协议实现，调度员不需要到电台现场操作。调度台在界面上指定某一部电台的工作频率后，指令经物联网通信服务器下发到IDM-RG2000 电台融合调度网关，由网关转换成电台可识别的语音或数字控制信号，MQTT远程改频即可改变电台通道的工作频率；同一条MQTT通道还支持PTT指令传输、串口电台频率管理和电台功率设置，通过MQTT协议远程改频、设功率，实现无人值守电台管理。

对于不同厂家、不同型号电台控制命令不一致的问题，IDM-RG2000 电台融合调度网关提供电台协议自学习功能。设备可自动学习电台的发送功率增减命令、改变发送和接收频率命令、控制电台天线指向角度的命令，接入时无需对电台本体改造，降低多型号电台混用的实施难度，让远端站房电台的日常参数调整可集中完成。

设备结构、面板接口与指示灯

IDM-RG2000 电台融合调度网关采用19英寸标准1U机箱，外形尺寸为170×437.6×44（mm），1U深170mm，使用220V交流供电，适合安装于标准机柜。设备前面板布置电源接口与指示灯，提供电源输入与整机工作状态指示，面板指示灯定义见下表。

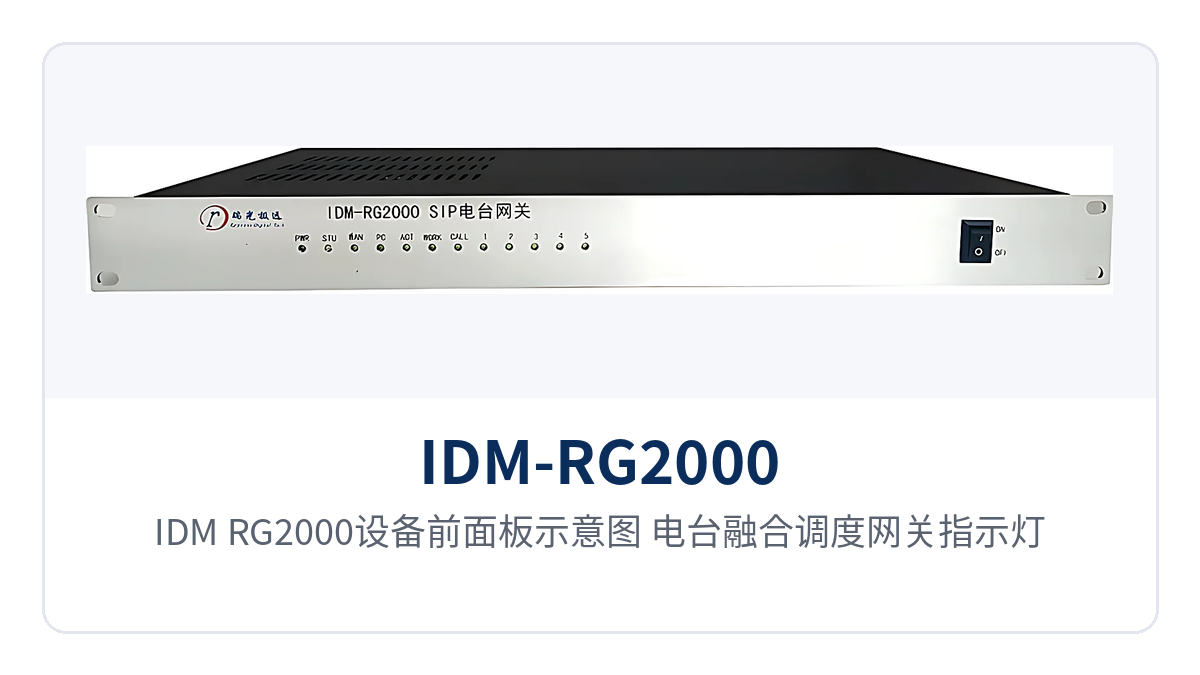

图1：IDM-RG2000设备前面板示意图（电台融合调度网关指示灯与接口面板布局）

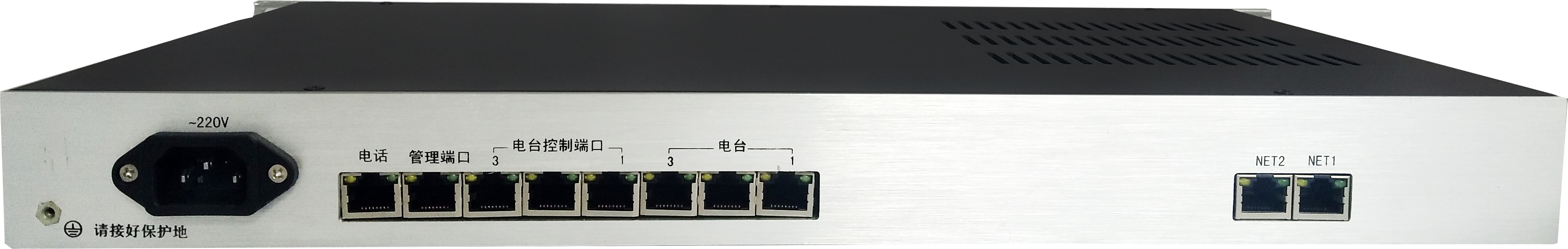

业务接口包括管理接口（RJ45）、电台接口（RJ45，1～3）、电话接口（RJ45）和网络接口（NET1～NET2）。电台接口用于连接VHF基地电台的音频与参数控制线，管理接口用于本地配置维护，网络接口用于接入IP调度网络并完成SIP注册与MQTT连接；设备后面板集中布置电源与对外接口，方便标准机柜内走线。

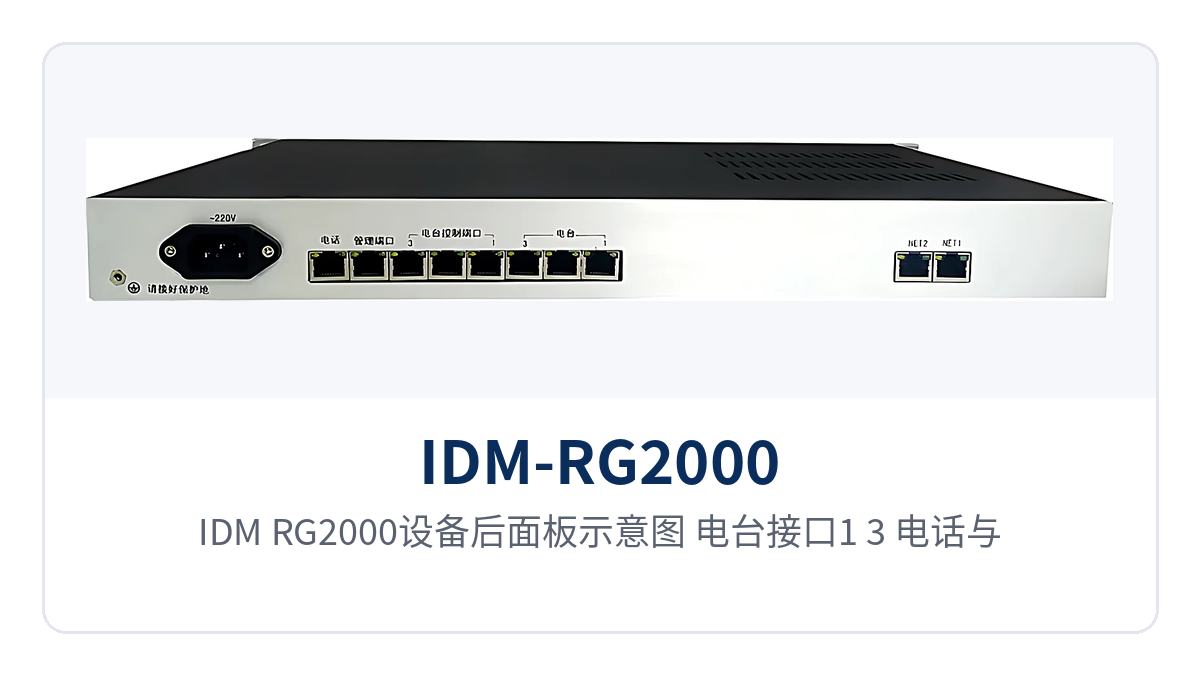

图2：IDM-RG2000设备后面板示意图（电台接口1~3、电话与网络接口布局）

指示灯	颜色	功能	状态描述
PWR	绿	电源指示灯	系统供电正常时灯亮，供电不正常时灯灭
ACT	绿	设备运行指示灯	CPU正常工作时约250ms间隔闪烁，异常时常亮或长灭
STU	绿、红	状态指示灯	WAN口未获取到IP地址（未接网线、DHCP获取失败、IP地址冲突、PPPoE拨号失败等）红灯长亮；连接正常红绿交替闪
WAN	绿	WAN口指示灯	建立WAN连接但无业务流时长亮，有业务流时闪亮
PC	绿	PC口指示灯	链路已通无业务流时长亮，有业务流时闪亮，链路未通时灯灭
WORK	绿	WORK指示灯	设备运行正常时闪亮
CALL	绿	CALL指示灯	设备运行正常时闪亮
1～5	绿	通道声音指示灯	对应通道有声音时灯亮，无声音时灯灭

核心参数与性能指标

IDM-RG2000 电台融合调度网关作为一款典型的 IP接入网关，其接口与性能参数以厂家产品资料为准，下表为产品展示中明确的参数汇总，供选型与组网设计参考。

项目	参数/指标	说明/适用条件
电台接入能力	3路，单台接入3个基地电台	每台电台可支持5路SIP并发通话
电台音频接口	3路，变压器耦合	输入输出阻抗600Ω；收发增益可调，默认0dB发送、0dB接收；平衡输入，可接成不平衡（一端接地）
电话中继接口	2路FXO，变压器耦合	接口阻抗200Ω+680Ω//0.1μF三元件阻抗，可按用户需求提供600Ω纯阻
会议能力	6方语音会议室，每电台独立	一部电台同时允许5路SIP并发通话在线讲话
以太网电接口	10/100BASE-T，全双工/半双工自适应	符合IEEE 802.3、802.1P、802.1Q；RJ45接口，100M五类双绞线
以太网光接口	10/100BASE-FX，FS接口	发送功率≥-5dBm，接收灵敏度≤-35dBm；波长1310/1550nm；传输距离10km、40km，可达120km
控制接口	异步，8位数据位、1位停止位、无校验	波特率57600；用于电台参数控制与协议自学习
信令协议	SIP软交换协议、MQTT物联网协议	MQTT支持PTT指令传输、串口电台频率管理、电台功率设置
供电与机箱	220V交流；19英寸标准1U	外形尺寸170×437.6×44（mm），1U深170mm
运行环境、整机功耗	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

典型应用场景

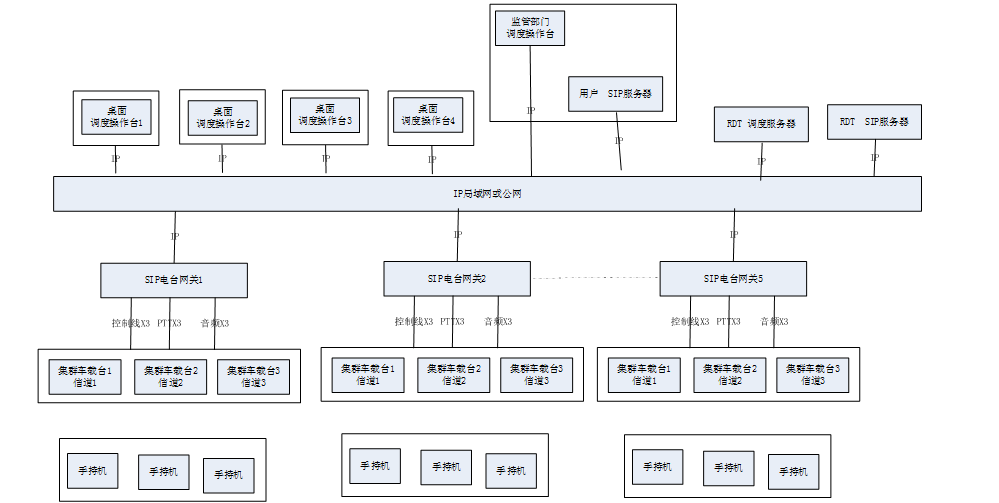

IDM-RG2000 电台融合调度网关的典型组网是把基地电台接入SIP调度网络，形成电话、软交换终端与无线电台统一调度的通信系统。基地电台部署于远端站台，IDM-RG2000部署于调度机房或站房，通过5组SIP电话链路连接调度机与调度台，实现有线无线一体化调度。

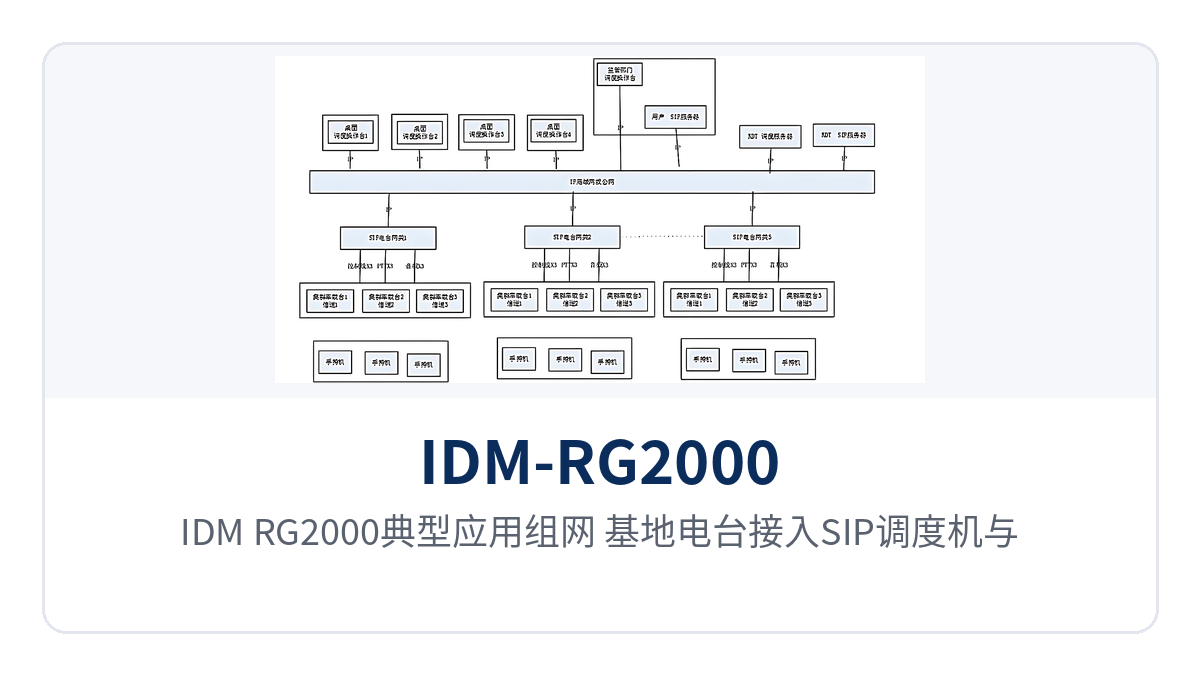

图3：IDM-RG2000典型应用组网（基地电台接入SIP调度机与调度台）

公共安全与应急指挥专网

在应急指挥与公共安全专网中，现场常用的VHF基地电台、集群对讲与后方指挥中心的电话网往往分属不同系统。IDM-RG2000 电台融合调度网关部署在应急指挥中心，通过电台接口接入基地电台，通过SIP电话链路与软交换调度电话互通，调度员可一键直达任一部电台发号施令，也可把多路SIP电话与电台组成6方会议协同会商，让应急前指与后方指挥实时联动。

轨道交通与机场地勤调度

在轨道交通与机场地勤调度场景，站台、车辆段与机坪的地勤电台需要与调度中心的电话、广播和各岗位座席互通。IDM-RG2000 电台融合调度网关把地勤电台接入SIP调度网，每部电台对应固定热线供地勤值守直达调度中心，1～2路可切换通道用于临时呼叫或紧急插入，多岗位需要同时收听同一电台时由6方语音会议室承载，帮助调度员在话务与电台间快速判断和切换。

能源管线与野外无人值守站点

对架设在能源管线沿线、野外站房等无人值守场景的基地电台，IDM-RG2000 电台融合调度网关通过MQTT通道远程设置工作频率、调整发射功率、下发PTT指令，甚至控制电台天线指向角度。电台协议自学习功能让不同型号电台都能接入统一管控平台，减少人员长途往返站房进行电台维护的工作量，实现无人值守电台管理。

选型与部署建议

部署IDM-RG2000 电台融合调度网关时，应把设备接入调度局域网，网络侧可使用10/100BASE-T电口或10/100BASE-FX光口上联，光口传输距离支持10km、40km并可达到120km，适合站房与调度中心距离较远的组网；电台侧按1～3号电台接口连接各基地电台的音频与参数控制线，电话线路通过FXO中继接口接入。

IDM-RG2000 电台融合调度网关的差异化能力体现在：语音通道与电台控制由同一台网关统一承载（SIP与MQTT双注册）；电台协议自学习使多种型号电台免改造接入；每部电台可独立组织6方语音会议室；单台设备同时覆盖3路电台接入、5路SIP并发与2路FXO接入。若项目需要更大的电台路数、更多的SIP并发或集群接入扩展，建议结合具体需求向瑞光极远厂家确认型号与配置；运行环境、整机功耗等工程参数此处资料库暂无相关信息，请以厂家技术资料和商务确认为准。
