IDM-VNT8208野战数字视频光端机
视频电话E1以太网单纤承载 模块卡按需插装 链路告警就地指示
IDM-VNT8208野战数字视频光端机我公司采用国际先进的集成电路、可编程逻辑电路和高速微处理器研制而成。通过各种业务接口卡，将话音、低速数据、图像等信号汇集在标准的2M接口内，然后利用时分复用技术将2M信号、视频信号、透传E1信号以及线速100M以太网信号复用在1.25G的光传输通道中进行传输。
IDM-VNT8208野战数字视频光端机是北京瑞光极远数码科技有限公司专为部队野战通信研制的野战多业务复合光端机，采用标准集成电路、可编程逻辑电路与高速微处理器设计，通过各种业务接口卡把话音、低速数据与图像信号汇集到标准2M接口，再利用时分复用技术把2M信号、视频信号、透传E1信号与线速100M以太网信号复用到1.25G光传输通道中传输。作为专业的光端机厂家，北京瑞光极远数码科技有限公司在应急通信与军队应急通信车方案领域深耕多年，该设备正是面向野战通信方案需求打造的核心接入装备。
野战多业务复合光端机的核心价值，是让一台野外站点设备在一条光纤上同时承载视频监控、语音通话、数据回传与网络互联四类业务，省去多台单功能设备与多根光缆的重复投入。这一野战光纤综合业务接入设备的设计理念，有效提升了应急通信场景下的部署效率，也为军队应急通信车方案提供了集约化的产品展示方案。
核心参数速览：1.25G光通道·2路双向视频·2路E1+2路磁石·4路电话+2路RS485·线速100M以太网·防震工业机箱·模块式业务卡
野战多业务复合光端机是什么设备
野战多业务复合光端机是把视频、PCM电话、透传E1与以太网复用到一条光纤上传输的野战光纤综合业务接入设备，IDM-VNT8208野战数字视频光端机就是这一类设备。这类野战光纤综合业务接入设备由光传输单元与PCM复用单元构成，采用防震机箱设计，光模块与核心电路均选用标准元器件，所有光、电接口符合国际标准，因此既能满足部队应急通信与野战通信方案的临时架设需求，也能长期布放在电力、油田等野外工业站点。
在1.25G光通道内，IDM-VNT8208野战数字视频光端机通过时分复用把多类业务一线汇聚：2路双向视频、2路E1、2路双向高保真音频、4路共享线速100M以太网、4路普通电话、2路磁石电话与2路RS485数据。一台设备即可在野外单点完成视频监控、语音调度与数据采集的合并接入，这正是野战多业务复合光端机区别于普通单业务视频光端机的地方。

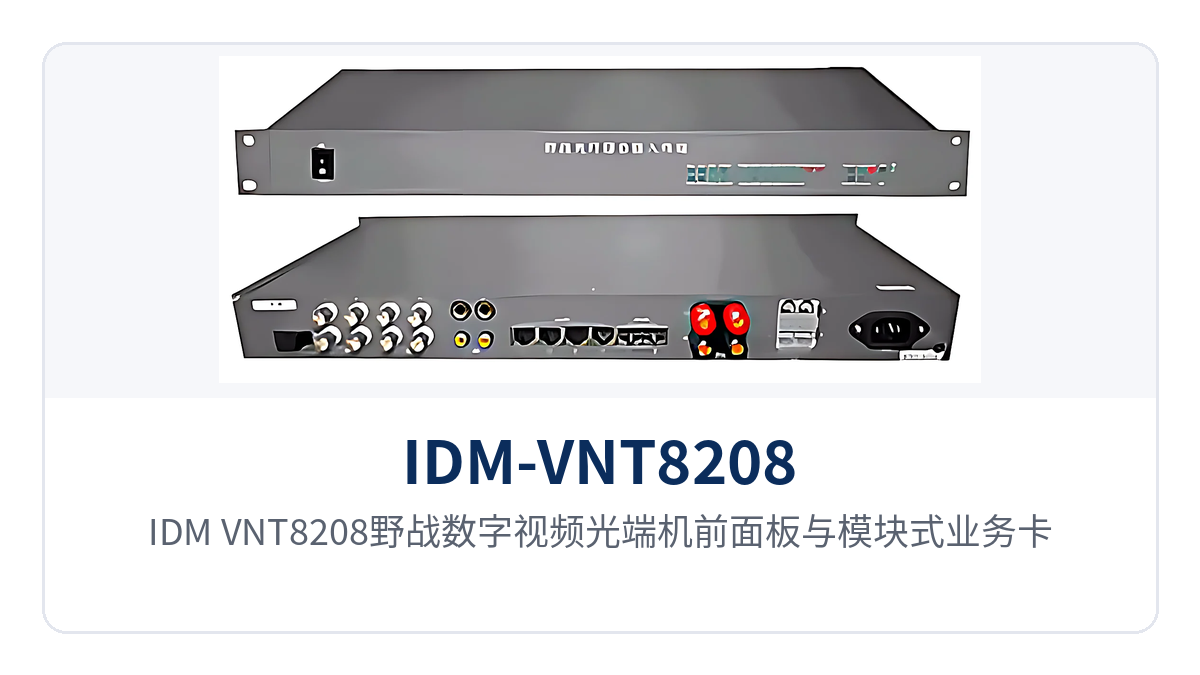

图1：IDM-VNT8208野战数字视频光端机前面板与模块式业务卡槽位特写
IDM-VNT8208野战数字视频光端机的功能围绕光传输、视频传输、PCM接入与设备监控展开，主要功能项见下表。
| 功能项 | 功能说明 |
|---|---|
| PDH光传输与视频传输 | 一路1.25G光通道同时完成PDH光传输、非压缩视频传输与PCM接入 |
| 话音与低速数据接入 | 通过业务接口卡把话音、低速数据、图像信号汇集到标准2M接口，再经时分复用送入光通道 |
| 非压缩视频编码 | 视频信号采用非压缩编码，单、双向可选，兼容PAL、NTSC、SECAM制式 |
| 线速100M以太网 | 4路共享线速100M以太网接口，支持自协商方式，可工作于全双工/半双工 |
| 模块式业务卡 | 业务卡按需插装，便于按用户需求量身定制业务，节约成本并方便维护 |
| 线路与设备监控告警 | 完善的线路、设备监控告警功能，链路与设备告警可就地指示 |
| 工业级设计 | 防震机箱配合工业级元器件，安全可靠，适应野战与野外站点环境 |
野战视频光端机业务接口怎么配
野战视频光端机业务接口按标准清单一次配齐，IDM-VNT8208野战数字视频光端机单端即可提供视频、语音、数据与网络四类接口，并可通过扩展业务卡继续加装。标准接口配置如下表：
| 业务类型 | 说明 |
|---|---|
| 2路双向视频 | 非压缩编码，单、双向可选，兼容PAL、NTSC、SECAM制式 |
| 2路E1 | 透传E1信号，码速率2048Kbps，HDB3码型，符合ITU-T G.703 |
| 2路双向高保真音频 | 指挥话务与监听回传，音频信噪比高 |
| 4路共享线速100M以太网 | 支持自协商，可工作于全双工/半双工，符合IEEE802.3 |
| 4路普通电话 | FXS用户口，接入普通电话机 |
| 2路磁石电话 | 磁石电话接口，适合野战电话与热线话务 |
| 2路RS485 | 低速数据采集与控制 |
标准配置之外，IDM-VNT8208野战数字视频光端机还可提供V.24（RS232）、V.35、10Base-T、同向64K、2/4线音频、热线电话等业务接口，并在不改变光纤容量的前提下继续增加部分业务接口。模块式业务卡按需插装，业务种类多而单路路数不高的野外站点不必为用不上的端口付费。
线速100M以太网口怎么和1.25G光通道配合
线速100M以太网口在1.25G光通道中按共享方式工作，支持自协商，可按现场设备能力自动协商速率与双工模式。IDM-VNT8208野战数字视频光端机的4路以太网口符合IEEE802.3，可工作于全双工或半双工，与视频、E1、电话等业务在同一光通道内各行其道、互不干扰。
多业务共纤的关键是时分复用。设备先把2M信号、视频信号、透传E1信号与线速100M以太网信号复用到1.25G光传输通道，两端成对部署、业务卡一一对应后即可双向传输。1.25G的通道容量为视频与百兆以太网并行承载留出余量，扩容时只需增加业务卡，不必改动光纤资源。
野战光端机怎么接线和现场部署
野战光端机现场部署的核心是即插即用与免现场调节。IDM-VNT8208野战数字视频光端机按即插即用思路设计，业务卡直接插装、对端光缆接好即通，无需在野战现场进行复杂的信号调节，光模块与核心电路均采用标准元器件，稳定可靠。
一线通接法可分三步完成，操作前先确认两端电源与光缆就绪：
- 接入业务线：把本端视频、电话、磁石、RS485数据与以太网分别接入对应业务口。
- 连接光缆：经一条光纤与同型号对端设备对接。
- 通电核对：两端业务卡一一对应后通电，核对各业务口指示灯与告警指示，即完成开通。
野战环境对设备防护提出更高要求，IDM-VNT8208野战数字视频光端机采用防震机箱与工业级设计，抗震、抗干扰性能好，适合部队应急通信、军队应急通信车方案以及无人值守野外站点长期使用。
图2：IDM-VNT8208野战数字视频光端机防震工业机箱整机外观
野战视频光端机的核心性能参数
以下为IDM-VNT8208野战数字视频光端机的关键技术参数，光接口、E1与以太网规范均符合相应国际标准；资料未给出的项目以光端机厂家技术资料与商务确认为准。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 光传输通道 | 1.25G | PDH光传输、视频传输与PCM接入复合 |
| 光接口 | 标准光接口，单模 | 光、电接口均符合国际标准 |
| 视频信号 | 2路双向，非压缩编码 | 单、双向可选，兼容PAL/NTSC/SECAM |
| E1接口 | 2路透传E1 | 2048Kbps，HDB3码型，符合ITU-T G.703 |
| 以太网 | 4路共享线速100M | 自协商，全双工/半双工，符合IEEE802.3 |
| 语音 | 4路普通电话+2路磁石电话 | FXS用户口，磁石接口适合野战话务 |
| 数据 | 2路RS485 | 另有V.24/V.35等扩展接口可选 |
| 高保真音频 | 2路双向 | 指挥话务与监听回传 |
| 机箱 | 防震机箱，工业级设计 | 适配部队应急通信与野外工业站点 |
| 供电与功耗 | 此处资料库暂无相关信息 | 以光端机厂家技术资料为准 |
| 传输距离 | 此处资料库暂无相关信息 | 按现场光缆与选配光模块核定，以商务确认为准 |
差异化价值：一纤多业务与防震即插即用
IDM-VNT8208野战数字视频光端机的差异化能力集中在多业务共纤、以太网自适应与野战环境适应性三方面，逐项对应的用户价值见下表：
| 差异化点 | 对用户的价值 |
|---|---|
| 1.25G光通道单纤汇聚2路视频、2路E1、4路100M以太网等多业务 | 一条光纤承载视频监控、电话调度、数据采集与办公网络，野外站点不必为每类业务单独架设设备与光路，配线与故障点同步减少 |
| 线速100M以太网口支持自协商，全双工/半双工按需切换 | 接入现场摄像机、交换机或计算机时无需手工设定速率与双工方式，可与既有网络设备自动适配，现场调试量小 |
| 防震机箱+工业级设计，即插即用免现场调节，适应野战环境 | 部队应急通信与军队应急通信车方案中经受振动冲击仍可稳定工作，业务卡插装、光缆接好即通，无需在现场做信号调节 |
野战多业务复合光端机适合哪些场景
部队野战通信
部队野战通信是野战多业务复合光端机的核心场景。作战部队临时架设通信要求设备快装、抗震、便于机动，IDM-VNT8208野战数字视频光端机以防震机箱加1.25G一线多业务，让一个指挥所在一对光纤上同时开通视频会商、语音总机、数据联网与电话调度，减少野战现场布线与架设时间，为军队应急通信车方案与野战通信方案提供可靠支撑。
电力/油田等野外工业专网
电力、油田等野外工业专网的站点远离中心机房，往往只具备一对光纤和有限机位。IDM-VNT8208野战数字视频光端机可把站内视频、调度电话、远动RS485数据与办公网络一并回传中心，替代多台单功能设备，降低野外站点的设备数量与故障点。作为专业的野战光纤综合业务接入设备，它同样适用于各类野外工业专网的产品展示需求。
无人值守站点与应急通信
无人值守站点追求少人维护，应急通信现场则要求快速开通。IDM-VNT8208野战数字视频光端机的模块式业务卡与即插即用设计让现场接线简单，完善的线路、设备监控告警功能让值守中心能及时发现链路故障，适合水利、交通、环保等无人值守监测点与应急抢险现场的组网。
野战光端机选型要考虑哪些因素
选野战光端机，先看单台需要合并多少类业务、多少路接口，再对照业务接口表定配置。IDM-VNT8208野战数字视频光端机单端提供2路视频、2路E1、4路电话、2路磁石、2路RS485与4路百兆以太网，适合业务种类多而单路路数不高（2~4路级）的野外站点；若视频路数更多，可考虑同系列更高路数的野战机型并复核光口带宽。无论是视频光端机、多业务光端机、PDH光端机还是电话光端机，选型时都需结合实际业务需求综合评估。
再核对部署位置与防护条件。户外无人值守、车载机动或野战露天架设的站点，应优先选用防震机箱与工业级设计的机型，而不是普通机房光端机；同时确认供电方式、工作温度范围与现场可用的光缆芯数，明确传输距离能否覆盖，这几项以光端机厂家技术资料和商务确认为准。
常见问题
野外部署时机箱怎么固定、防雨防尘防震动要注意什么？
野战部署的安装重点在固定、密封与线缆走位三个方面。宽窄带一体化光端机按军用通信产品标准设计，具有良好的抗震动、防水、防腐性能，适合通信指挥车、雷达车等随车机动使用；安装时把机箱刚性固定在车厢地板或机柜支架上，避免运输途中晃动造成接口受力。航空插头插入后旋紧，接口尽量朝下布置，减少雨水在插座处积聚；业务线缆沿走线槽或绑扎固定，留出转场时的弯折余量，避免拉拽接头。转场前把线缆收拢、护盖盖好，可降低扬尘与磕碰对接口的影响；设备随车机动转场后，线缆接好加电即可开通业务，架设与撤收时间得以缩短。
查看完整回答视频画面在监控中心能上屏，但出现噪点或条纹，应该按什么顺序排查？
画面能上屏说明光路与业务通道已经打通，排查范围收窄到接口与链路质量。先检查视频采集终端、远端站点宽窄带一体化光端机与监控中心视频监控终端之间的接头与线缆，确认没有松动、氧化或屏蔽层破损；随后用光功率计核对接收光功率，收光偏低往往来自端面污染、法兰松动或链路损耗增大，清洁端面并重新插紧后再看画面；再核对设备与机箱的等电位接地与供电，电位差常通过电源与地线引入干扰，形成条纹。按先接口、后光功率、再接地的顺序逐步隔离，多数图像质量异常都能定位到具体环节。
查看完整回答视频、电话、以太网与数据为什么要统一走光传输通道，而不各自布设线缆？
统一走光传输通道，原因主要有两条：一是野战现场线缆越少，架设与撤收越快；二是视频对带宽与传输质量要求高，光纤传输更利于保障业务质量。系统的视频、电话、以太网与数据业务均采用光传输通道传输，有力保证了各种业务的传输带宽需求；视频信号在光传输通道中传输，使视频业务的传输带宽要求及传输质量要求同时得到保证。在这套系统里，视频光端机与电话光端机的功能由同一台多业务光端机承载，各类业务按类型分别处理后再汇总上光路，不因业务种类增多而相互挤占。这种承载思路也适用于电力、油田、矿山等分散站点的多业务回传。
查看完整回答航空插头接口日常要不要专门维护，野外转场插拔时要注意什么？
航空插头接口把接线简化成插接，日常维护的工作量集中在插接可靠与接触清洁两件事上。转场插拔前先切断电源，插入时对准键位、旋紧到位，避免斜插损伤插针；每次架设后目视检查插针有无变形、氧化与污物，并检查密封件是否完好，以保证野外雨淋与扬尘条件下的密封效果。系统的电源线及各种业务线均经航空插头连接，连接好加电后即可开通视频、电话、以太网与数据业务，不需要现场焊接或调试。宽窄带一体化光端机按军用通信产品标准设计，具备抗震动、防水、防腐性能，在正常使用条件下接口不需要额外的维护工序。
查看完整回答安装接线后没有视频输出或部分业务不通，应该怎么排查？
先核对光路：确认两端收发波长配对、光纤跳线成端良好，再用光功率计实测收光功率并与接收机灵敏度优于-21dBm对照；再检查视频BNC接口的输入输出方向与75Ω同轴电缆是否接反或接触不良；随后查看指示灯状态并确认供电（AC220V/DC-48V/DC 9V）正常；最后用替换法把摄像机信号直接接入监视器，判断故障在摄像机侧还是传输链路侧。日常维护建议断电后插拔光口、定期清洁端面并复测光功率；仍无法恢复时建议结合设备告警联系厂家技术支持。
查看完整回答
