IDM MTP -622野战智能多业务光传输设备

IDM MTP-622 622M野战多业务光传输设备是北京瑞光极远数码科技有限公司研制的野战多业务光传输设备，用于把 E1 信号、音频信号、电话/磁石信号以及线速 100M 以太网信号复用在 STM-4（622Mbit/s）光纤通道和 E1 链路通道中统一传输。设备采用 19 英寸 3U 模块化机箱，由 SDH 光传输单元、E1 链路接口控制单元、EOS 单元、PCM 单元、SNMP 单元和保护倒换单元组成，业务接口全部采用航空插头型式设计。整机面向部队野战通信、电力/能源专网与轨道交通应急指挥等场景，可作为局端或远端设备部署，满足应急通信与军队应急通信车方案对多业务光传输设备的部署需求。

先给结论：IDM MTP-622 以一条 622Mbit/s 光纤主通道加一条 E1 备用通道实现断纤保底，热备份方式下 2M 业务在 50ms 内自动倒换到 E1 链路；单机集成 16 路 E1、4 路百兆以太网与 20 路语音，交直流双电源热备份，一台 3U 设备即可完成野战与专网站点的多业务汇聚。作为瑞光极远的代表性野战光传输设备，该机型也常被用于政府专网光纤通信方案中的应急通信节点。

核心参数速览：光口速率 622Mbit/s（STM-4，2 个 SFP 可热插拔）· 单模传输距离 40km · E1 电路接口 16 路 · 百兆以太网 4 路 · 二/四线语音 20 路 · 光/E1 倒换 ≤50ms · 交直流供电双热备份 · 19 英寸 3U 机箱 · 航空插头接口

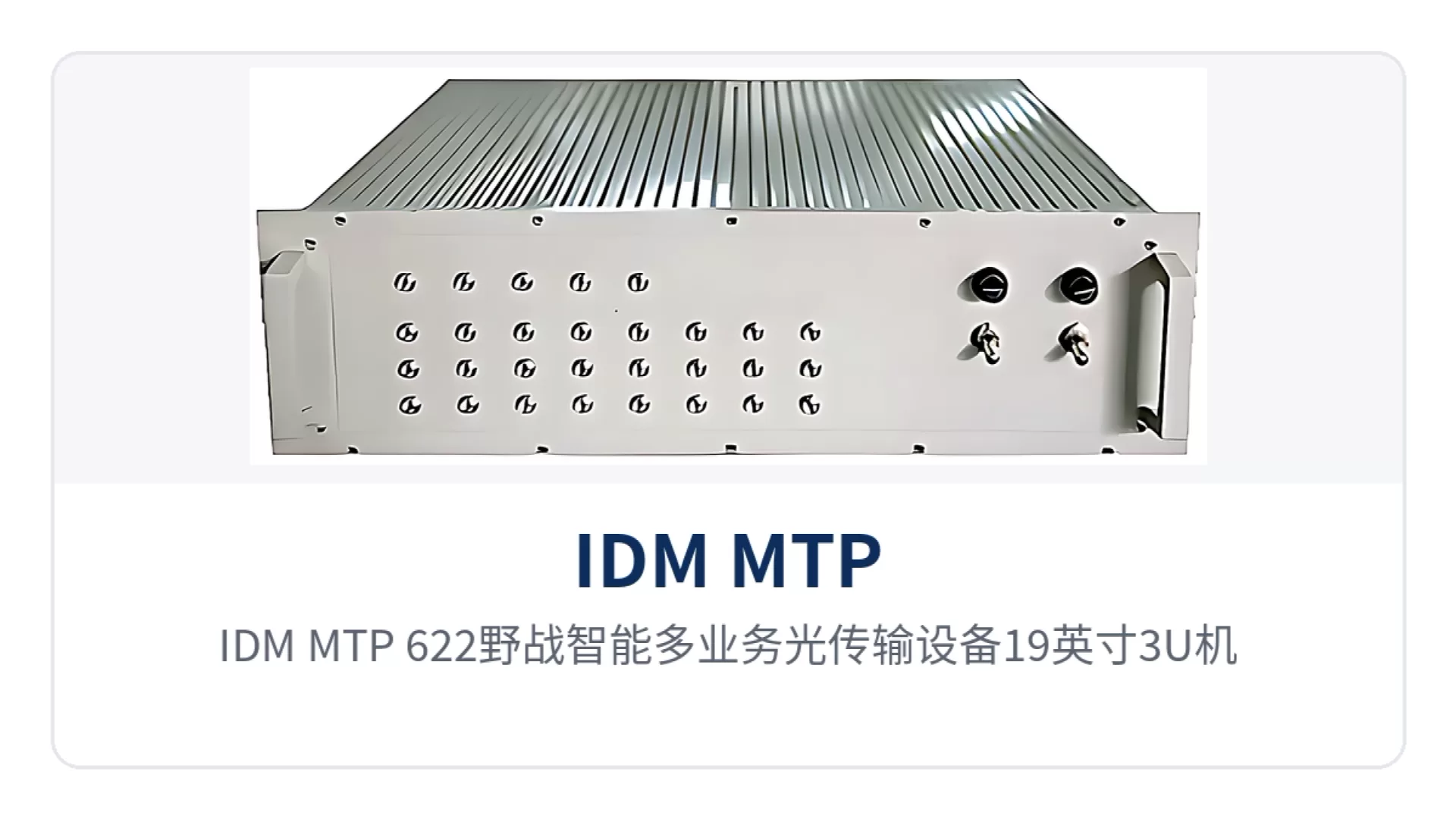

图1：IDM MTP-622野战智能多业务光传输设备19英寸3U机箱正面与航空插头业务接口布局

图1 为 IDM MTP-622 的 19 英寸 3U 机箱正面与航空插头业务接口布局。全部业务接口采用航空插头型式设计，插拔可靠、防松脱，配合防震、防水、电磁兼容机箱设计，适合野战快速架设与频繁转场。该野战光传输设备可与 SDH设备、光传输设备、MSTP 等制式协同组网，作为 SDH设备厂家瑞光极远面向军队应急通信车方案与政府专网光纤通信方案推出的多业务光传输设备，兼顾产品展示与应急通信实战需求。

622M野战多业务光传输设备支持哪些业务接口

野战光传输设备支持哪些业务接口，是应急通信与专网组网选型时首先要核对的问题。IDM MTP-622 作为一款成熟的多业务光传输设备，其标准配置覆盖话音、E1、以太网与低速数据四类业务，接口种类与数量如下。

• 传输侧：2 个 622Mbit/s 光纤线路接口（SFP 可热插拔，符合 ITU-T G.957 标准）与 1 个 E1 链路接口（2.048Mbps，符合 ITU-T G.703 标准），后者专门用作光纤链路的互备通道。

• E1 业务侧：16 路 E1 电路接口，75Ω 非平衡，速率 2.048Mbps，符合 ITU-T G.703 标准。

• 语音侧：20 路二/四线话音接口（16 路二线、4 路四线），速率 64Kbit/s，可工作在热线、磁石、用户、中继模式。

• 以太网侧：4 路 10M/100M 自适应以太网接口，RJ45，符合 IEEE802.3 标准，半/全双工。

• 数据侧：1 路 V.35 接口（N×64Kbit/s，N≤30，支持 DCE 和 DTE 模式）与 2 路 RS232/RS485 接口（异步速率≤19.2Kbit/s 自适应，同步速率 64K）。

• 辅助接口：1 个勤务话接口用于野战勤务联络，1 对同步时钟接口（外部输入时钟接口 1 个、输出同步时钟接口 1 个）用于与上级传输网保持时钟同步。

标准配置之外，机箱还留有 4 个扩展槽位，业务接入插槽具有通用性，可按用户配置要求插入各种业务板卡。话务集中接入时，五合一 2 线音频卡每张盘提供 16 路 2 线音频，每路可独立配置成 FXO/FXS/热线/磁石/2100Hz 磁石模式。该设备作为一款典型的野战光传输设备与多业务光传输设备，在军队应急通信车方案中可灵活承载上述多种业务接口。

E1链路智能互备怎么工作

E1链路智能互备怎么工作，取决于备用通道的建立方式与设备的保护倒换机制。光纤通道状态良好时，全部业务经 622Mbit/s 光纤传输，以太网业务以 2M 为带宽颗粒配置，可提供 N×2M 的高带宽以太网传输；光纤通道故障时，保护倒换单元自动把业务切换到 E1 链路通道，按指定 64K 及 N×64K 传输业务，以太网业务改为以 64K 为带宽颗粒配置，提供 N×64K 的低带宽以太网业务传输；光纤通道恢复后，全部业务自动回切到光纤传输，全过程无需人工干预。

知识块：光缆链路 2M 业务倒换到 E1 链路的时间与 E1 链路的建立方式一一对应。

链路建立方式	2M 业务倒换到 E1 链路时间	适用条件
热备份方式	≤50ms	E1 链路已预先建立并保持，倒换由设备内部自动完成
拨号方式	≤15s	E1 链路需要拨号临时建立
综合网管方式	≤50s	E1 链路经综合网管建立

光缆中断后业务多久恢复

光缆中断后业务多久恢复，由备用链路的建立方式决定。E1 链路已预先建立并保持时采用热备份方式，倒换时间不超过 50ms，话音与关键数据在光缆抢修期间保持连续；E1 链路需要临时建立时，拨号方式为 15s 以内，综合网管方式为 50s 以内。

误码特性方面，光纤链路符合 ITU-T G.826 的有关规定，可用于评估光纤通道的传输质量；倒换状态与链路告警可通过 SNMP 网管远程查看，值守人员据此判断是否需要派员上站处理。

图2：局端与远端IDM MTP-622野战智能多业务光传输设备通过622M光纤与E1链路智能互备传输的组网拓扑

图2 为局端与远端设备通过 STM-4 光纤与 E1 链路智能互备传输的组网拓扑，展示光纤主通道与 E1 备用通道之间的自动倒换关系。

核心功能

IDM MTP-622 的功能围绕双链路互备、多业务接入、电话交换、网管监控与军规环境适应性设计，主要功能项见下表。

功能项	功能说明
机箱与扩展	采用标准 19 英寸 3U 机箱结构设计，系统采用模块化设计，业务接入插槽具有通用性；标准配置之外提供 4 个扩展槽位，可按用户配置要求接入各种所需业务
622M光路与E1链路智能互备	支持 E1 链路和 SDH 光链路之间的智能互备，光缆故障时业务自动倒换到 E1 链路，光纤恢复后自动回切
多业务统一接入	支持 STM-4 光接口、E1 业务、FXS/FXO 业务、磁石业务、V.24 业务、V.35 业务和以太网业务，并提供 E1 链路接口作为备用传输通道
五合一 2 线音频卡	每张盘提供 16 路 2 线音频，每路 2 线音频可配置成 FXO/FXS/热线/磁石/2100Hz 磁石模式
本地电话交换	支持本地电话交换功能，提供 1~2 路 E1 数字中继接口，支持 No.7、PRI 和 No.1 信令
SNMP 网管与北向接口	支持 SNMP 网管协议，支持远端设备的业务配置；支持北向接口，提供告警信息上传，具备接入全军光纤通信传送网管理系统的能力
电源与光口冗余	支持电源的双热备份；支持光口的可更换性，光口采用 SFP 可热插拔模块
电磁兼容设计	EMC 设计符合 GJB151A-1997《军用设备和分系统电磁发射和敏感度要求》陆军地面设备相关规定，电磁发射和敏感度测试符合 GJB152A-1997 相关规定
环境适应性	满足 GJB367A-2001《军用通信设备通用规范》中有关振动、冲击、跌落的要求，具备良好的防水、防潮设计
接口形式	所有接口均采用航空插头型式设计，插拔可靠，适合野战快速架设与机动使用

上述功能使该设备能够作为 SDH设备 与 MSTP 平台的核心接入节点，在政府专网光纤通信方案和军队应急通信车方案中承担多业务光传输设备的关键角色。瑞光极远 作为专业的 SDH设备厂家，持续为应急通信、产品展示及野战光传输设备等场景提供可靠的光传输设备与整体解决方案。

技术参数

线路与业务接口参数

项目	参数/指标	说明/适用条件
光纤线路接口	2 个，速率 622Mbit/s，符合 ITU-T G.957 标准	光口为 SFP 可热插拔，单模（可选多模），波长 1310nm 或 1550nm
光接口技术参数	发光功率 -15~-8dBm，接收灵敏度优于 -32dBm	标准单模传输距离 40km，可选装远距离光模块实现更远传输
E1 链路接口	1 个，速率 2.048Mbps，符合 ITU-T G.703 标准	用作光纤链路的互备传输通道
E1 电路接口	16 个（75Ω 非平衡），速率 2.048Mbps，符合 ITU-T G.703 标准	码型 HDB3，阻抗 70Ω（非平衡），帧结构 PCM31/30，随路信令，抖动符合 ITU-T G.823，成帧/非成帧可设、时隙可配
以太网接口	4 个 RJ45，10M/100M 自适应，符合 IEEE802.3 标准	半/全双工，线速 100M 以太网信号传输
V.35 接口	1 个，速率 N×64Kbit/s（N≤30），符合 ITU-T V.35 标准	支持 DCE 和 DTE 模式
RS232/RS485 接口	2 个，异步速率≤19.2Kbit/s 自适应，同步速率 64K	满足 RS232/RS485 接口标准
二/四线话音接口	20 路（4 路四线、16 路二线），速率 64Kbit/s	模式：热线、磁石、用户、中继
勤务话接口	1 个	用于野战勤务联络
同步时钟接口	1 对：外部输入时钟接口 1 个、输出同步时钟接口 1 个	用于与上级传输网时钟同步
管理接口	接口特性符合 IEEE802.3 有关规定，通信协议 SNMP	网管系统提供北向接口，具备接入全军光纤通信传送网管理系统的能力

电源与整机参数

项目	参数/指标	说明/适用条件
供电方式	AC 220V（187V253V）、DC -48V（-38V-58V）/DC 24V（-19V~-28V）	交、直流供电方式，支持电源双热备份
工作温度	-25℃～55℃	储存温度 -40℃～75℃
相对湿度	≤95%，无凝结	与宽温指标共同决定野外环境适应性
光缆链路倒换时间	热备份方式≤50ms、拨号方式≤15s、综合网管方式≤50s	光纤通道恢复后业务自动回切到光纤
误码特性	光纤链路符合 ITU-T G.826 有关规定	用于评估光纤通道传输质量
设备尺寸	高度≤3U	可安装于 19 英寸标准机柜中

典型应用场景

部队野战通信与野战通信车

在应急通信与部队野战通信场景中，通常按局端、远端成对配置设备，传输线路由 622M（STM-4）光纤和 E1 链路构成互备份传输通道。局端设备可通过 FXO 模拟中继或者 E1 数字中继接入电话交换网（支持 No.7、PRI 和 No.1 信令），通过百兆以太网接口接入 IP 网络，同时提供 V.35、V.24、热线电话、普通电话、E1 以及四线音频业务的接入；远端设备部署在野外训练基地或安装到野战通信车上，提供同类业务接入。作为一套成熟的军队应急通信车方案，该组网兼顾了机动性与业务完整性。

野战通信车对光传输设备的抗震性、接口可靠性和快速开通能力要求极高。瑞光极远 IDM MTP-622 满足 GJB367A-2001 中有关振动、冲击、跌落的要求，接口全部采用航空插头型式，供电支持 DC -48V/DC 24V 车载直流与 AC 220V 交流。车辆到达指定位置后接通电源与光缆即可开通链路，光纤受毁或断纤时业务自动倒换至 E1 链路保底传输，作为机动中继节点维持指挥联络。该设备本身即是一款面向野战环境的野战光传输设备，适用于对可靠性要求严苛的军队应急通信车方案。

电力与能源专网

电力、能源专网的站点沿线路分布、站间距较大，2M（E1）通道与百兆以太网是站点间承载的常用方式，变电站与发电厂侧的站点普遍缺少机房条件与专人值守。瑞光极远 IDM MTP-622 作为一款多业务光传输设备，提供 16 路 E1 电路接口（符合 ITU-T G.703 标准）与 4 路 10M/100M 自适应以太网接口，可同时承载站点间 2M 业务与 IP 数据，一台设备完成多类业务汇聚，减少机柜内叠加的设备数量。对于政府专网光纤通信方案而言，这种基于 SDH设备 与 MSTP 架构的紧凑型光传输设备同样具备参考价值。

-25℃～55℃ 的工作温度范围、AC 220V 与 DC -48V/DC 24V 交直流供电方式，配合满足 GJB367A-2001 振动、冲击、跌落要求的机箱结构与航空插头接口，适合沿线机柜、车载与临时站点部署；光缆在道路施工或极端天气下受损时，业务自动倒换到 E1 链路，话音与关键数据保持连续。

轨道交通与应急指挥

轨道交通与应急指挥的野外部署点往往地处偏远，对供电冗余、环境适应性与现场可维护性要求集中。瑞光极远 IDM MTP-622 支持双热备份电源，两路电源同时接入，任一路失电另一路立即续供、业务不中断；光口采用 SFP 可热插拔模块，支持光口的可更换性，现场更换光模块即可排除光侧故障，无需返厂。在应急通信保障中，这种快速排障能力尤为关键。

整机工作温度 -25℃～55℃、相对湿度≤95% 无凝结，具备良好的防水、防潮设计，可把电话、E1 与以太网业务送回后方指挥节点；光缆中断时业务自动倒换到 E1 链路，配合 SNMP 网管远程查看链路状态，减少派人上站频次。

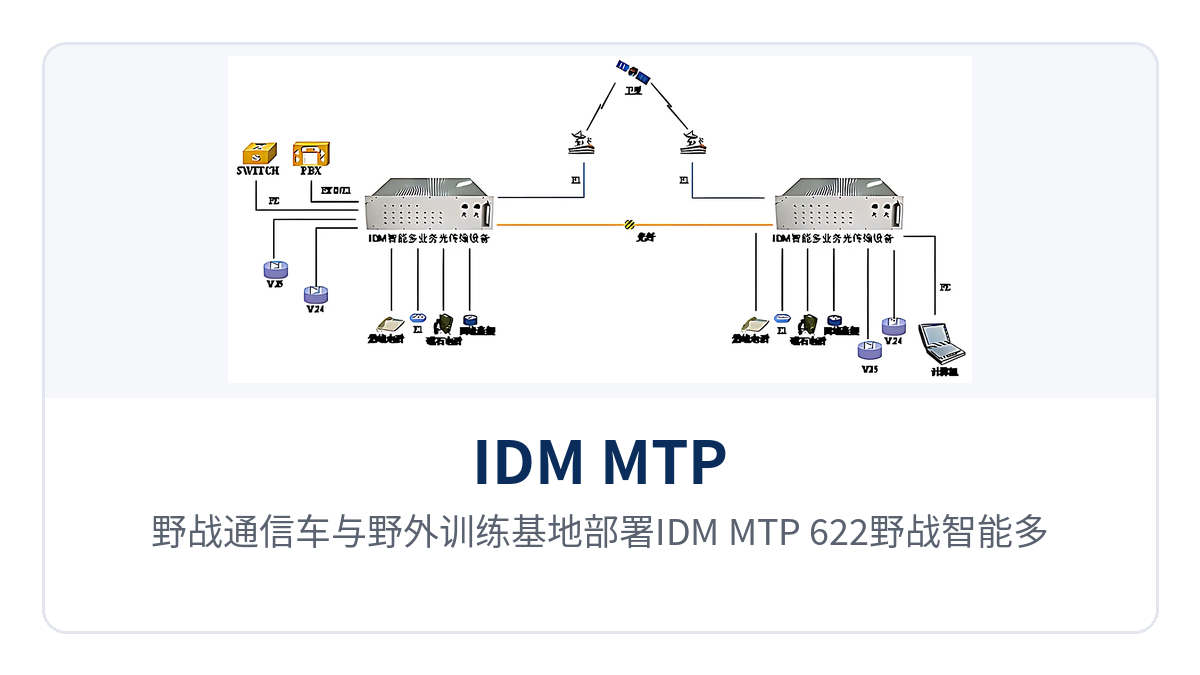

图3：野战通信车与野外训练基地部署IDM MTP-622野战智能多业务光传输设备的应用场景

图3 为野战通信车与野外训练基地部署 IDM MTP-622 野战智能多业务光传输设备的应用场景示意，展示局端与远端之间的 622M 光纤与 E1 链路互备组网关系。

三项差异化价值

瑞光极远 IDM MTP-622 的差异化能力集中在断纤保底、单机多业务汇聚与语音接入灵活性三方面，逐项对应如下。

• 622M光路与E1链路智能互备，倒换时间≤50ms。光纤主通道中断时，保护倒换单元自动把 2M 业务切换到 E1 链路，倒换与回切均由设备自动完成，不需要现场人员介入，适合野战通信车、边海防与人防等无人值守的机动或偏远站点。

• 16路E1+4路百兆以太网+20路语音单机集成。整机标准配置提供 16 路 E1、4 路 10/100M 以太网与 20 路语音（16 路二线、4 路四线），另配 1 路 V.35、2 路 V.24 与 4 个扩展槽位，话音、磁石、E1、数据与以太网业务在同一台 19 英寸 3U 设备内完成复用，站点无需为各类业务分别叠加传输设备，配线与备件种类同步减少。

• 2线音频卡单盘16路，可配FXO/FXS/磁石/热线。五合一 2 线音频卡每张盘提供 16 路 2 线音频，每路可独立配置成 FXO、FXS、热线、磁石或 2100Hz 磁石模式，同一张卡即可适应用户电话、中继线、热线与磁石话机等多种接入对象，语音组网不必按接入对象分别备板。

三项能力都建立在 622M光传输、E1/光智能互备、16路E1与双热备份电源这几项基础设计之上，也是野战与专网场景选型时的核对重点。

选型与部署建议

选型时建议按以下四步核对，避免配置与实际业务量、链路条件不匹配，尤其是在应急通信场景下更需提前核算。

1. 统计业务类型与路数：先确认需要多少路 E1、多少路电话/磁石、多少路以太网以及是否需要 V.35/V.24 数据。

2. 确认扩展需求：业务路数超过标准配置时，利用机箱内的 4 个扩展槽位插入所需业务板卡，插槽具有通用性。

3. 核对传输距离与备用通道：40km 以内采用标准单模光模块，需要更远距离时选装远距离光模块；需要断纤保底时同步准备 E1 承载通道，并明确采用热备份、拨号还是综合网管方式建立 E1 链路。

4. 核对接口形式与运行环境：确认是否需要航空插头接口、军规电磁兼容与防水防潮设计，以及站点供电方式是 AC 220V 还是 DC -48V/DC 24V，是否需要电源双热备份与光口可更换。
