IDM TRX-E1net网桥

IDM TRX-E1net网桥是一款以太网转E1网桥设备，实现以太网到E1的GFP协议转换，由瑞光极远（Raytrans）研制，用于把以太网数据转换成E1数据、在既有E1线路上传输。作为专业光端机厂家的代表性产品展示，该系列中的8组E1聚合网桥可把8路E1并行捆绑成一条逻辑链路，以太网业务带宽随可用E1组数成倍扩展。

网桥系列的三种型号分别覆盖1组、4组与8组E1，站点只有1条E1时选单组型号，站点有8条E1且业务量较大时选8组型号。设备利用运营商现有的E1线路或光纤资源承载以太网业务，不必为一次接入重新敷设光缆，充分体现现网资源复用的优势，也适合作为政府专网光纤通信方案中的接入设备。

核心参数速览：1/4/8组E1可选 · GFP协议转换 · 平衡/非平衡E1接口 · 点对点与星型组网 · 支持网管管理

IDM TRX-E1net网桥是什么设备？以太网数据怎么转成E1

GFP协议转换的做法是先把以太网帧封装进GFP帧，再按E1的帧结构装载到2M通道上传输，接收端按相反顺序解封装、还原出原始以太网帧。一端接以太网业务、一端接E1接口，两端各放一台网桥转换器即可互通，整个过程对上层网络透明，这也是产品展示中最核心的工作机制。

设备符合ITU-T G.8040标准，支持点对点组网，也可与配套的中心端设备组成星型网络，把多个远端站点的以太网业务汇回中心机房。作为一台以太网转E1网桥，封装与还原全部在设备内部完成；网桥系列采用大规模专用集成电路设计，1组、4组、8组三种规格共用同一套配置方法与运维手段。

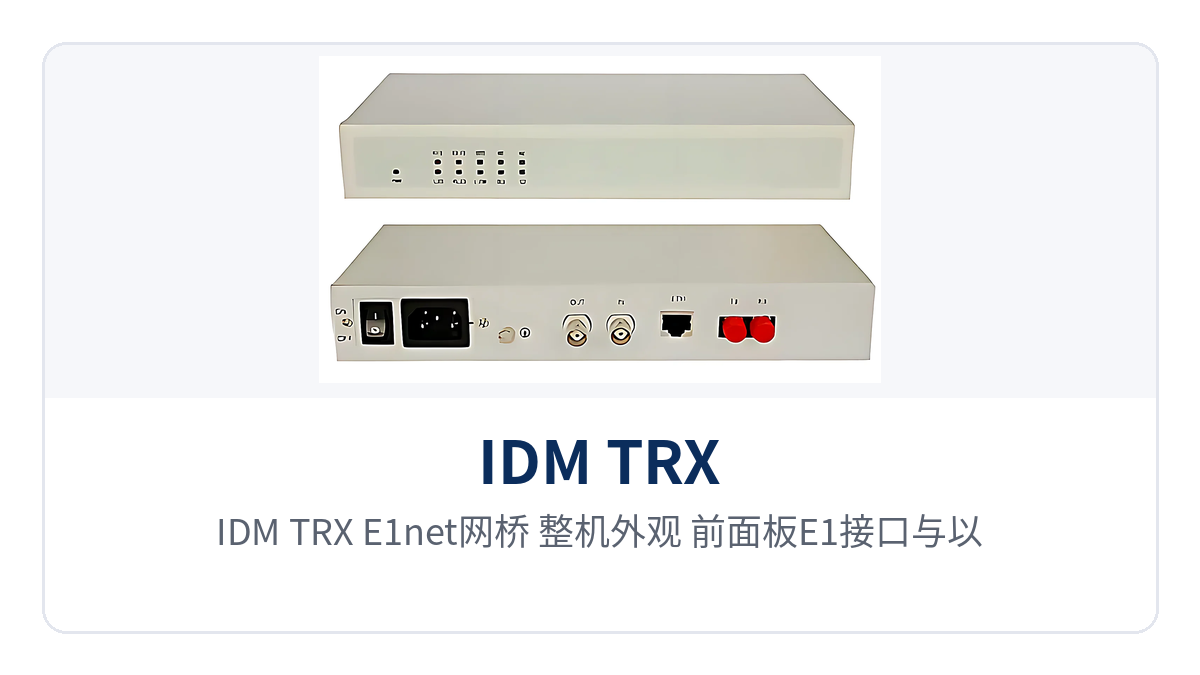

图1：IDM TRX-E1net网桥 整机外观 前面板E1接口与以太网口

8组E1聚合网桥有哪些功能？逐项对照现场需求

网桥系列的功能集中在协议转换、E1聚合、接口适配与网管监视四个方面，每一项都对应现场可核对的动作。下表按功能项列出各项能力与作用，选型时可逐行对照本站点的E1数量、线缆形式与运维方式。

功能项	功能说明
以太网到E1的GFP协议转换	以太网帧经GFP封装后由E1接口承载，接收端解封装还原原始帧，以太网业务对上层网络透明。
8组E1并行聚合	8路E1捆绑为一条逻辑链路共同承载以太网业务，可用带宽随E1组数增加而扩展。
1/4/8组E1规格可选	单台设备可提供1组、4组或8组E1，按站点规模与业务量选型，小站点不必为大容量配置付费。
平衡与非平衡E1接口	每组E1均可提供平衡或非平衡接口，按现场线缆、接头与对端设备形式选配。
点对点与星型组网	两台网桥对接构成点对点通道，多台远端网桥可与配套中心端设备组成星型网络。
网管管理	支持网管管理功能，管理设备可通过中心端设备管理本端，集中查看设备运行状态。
现网资源复用	利用运营商现有的E1线路或光纤资源传送以太网业务，扩展局域网的覆盖范围。

技术参数与接口规格

参数按型号、接口、协议、组网与管理分组给出，表中标称值对应产品资料口径。现场核对时以对端传输设备的接口形式与随机技术资料为准，避免只记数字不看适用条件；表内未给出具体数值的项目，说明列已注明以随机技术资料标注为准，商务确认前先与瑞光极远厂家核对一遍。

项目	参数/指标	说明/适用条件
设备型号	IDM E1-ETH / IDM 4E1 / IDM 8E1	分别对应1组、4组、8组E1的以太网数据转换
E1接口数量	1组 / 4组 / 8组	按型号确定，单台设备提供对应组数的E1接口
E1接口形式	平衡/非平衡可选	每组E1均可按现场线缆与接头形式选配
协议转换类型	以太网数据到E1的GFP型协议转换	以太网帧经GFP封装后由E1通道承载
相关标准	ITU-T G.8040	以太网业务在PDH通道上承载的封装依据
以太网侧接口	以太网数据接口	接口速率与形式以随机技术资料标注为准
组网方式	点对点与星型组网	星型组网需与配套中心端设备配合使用
网管能力	支持网管管理功能	管理设备可通过中心端设备管理本端
供电与功耗	以随机技术资料标注为准	交流或直流供电按机房现场条件核对
工作环境	以随机技术资料标注为准	机柜内运行条件按现场温湿度核算

三款型号怎么选？1组、4组、8组E1按站点规模对照

选型只需先确定一件事：本站点长期可用的E1数量。1组、4组、8组三种规格的差别只在E1组数与聚合后的业务带宽，协议转换方式、配置方法与运维手段完全一致，同一网络里可以混用。

型号	以太网到E1的转换能力	E1接口配置	适用站点特征
IDM E1-ETH	实现以太网数据到1组E1的GFP协议转换	提供1组平衡/非平衡E1接口	只有1条E1可用、业务量较小的远端站点
IDM 4E1	实现以太网数据到4组E1的GFP协议转换	提供4组平衡/非平衡E1接口	有4条E1、需要中等带宽的变电站或沿线站点
IDM 8E1	实现以太网数据到8组E1的GFP协议转换	提供8组平衡/非平衡E1接口	E1资源充足、业务集中的汇聚节点

远端站点只放一台E1协议转换器，中心侧按远端数量与总带宽配置配套的中心端设备，远端可以单组与多组型号混配。扩容时先看空余E1是否还有，补通道即可提带宽；E1条数本身不足时再整机换成8组型号，上层以太网规划不必改动。

四项能力标签：8组E1聚合、GFP协议转换、平衡/非平衡E1、1/4/8组可选

现场交流时常用四个短语概括这台设备的能力，采购、设计与运维对接可以先记住这四个词，下面逐条说明它们各自的边界条件与落地方式。四个标签在功能表与参数表里都能找到对应行，采购清单可以直接引用，不必另做说明。

• 8组E1聚合：8路E1捆绑成一条逻辑链路，业务带宽按E1组数扩展，E1资源充足的站点可把多条2M通道合并使用。
• GFP协议转换：以太网帧经GFP封装后在E1上传输，符合ITU-T G.8040标准，两端采用同一封装口径即可互通。
• 平衡/非平衡E1：每组E1均可选平衡或非平衡接口，机房同轴与站点双绞线两种线缆形式都能直接对接。
• 1/4/8组可选：单台设备覆盖三种规格，按站点规模选型，避免为用不到的E1组数付出机位与投资。

典型应用场景

电力与能源工业专网：变电站以太网业务借用现网E1通道

变电站、供电所与调度侧之间通常已有一批2M通道在运行，新增的以太网业务可以直接借用这些通道实现现网资源复用。在站点装一台8组E1聚合网桥，把8条E1并行捆绑，电能量采集、台账同步与辅助监控的以太网数据就走上既有E1线路。

现场改造量集中在线缆与接头：非平衡接口接同轴、平衡接口接双绞线，按机房原有布线形式选配即可。两端参数一次配齐后，业务侧看到的是标准以太网接口，原有网络结构不必改动。

轨道交通沿线通信：区间站点用1组E1做小带宽接入

轨道交通沿线车站与区间设备房分布分散，部分点位只预留了少量E1通道，新上以太网业务的光缆一时排不进施工计划。在点位放一台单组E1网桥转换器，摄像机、环境监测等以太网终端就能接进既有E1接口，回到车站机房再由中心端设备汇集。

点位业务量差别很大，1组、4组、8组三种规格可以按每个点位实际的E1条数逐一配置。运维侧通过网管管理功能查看设备运行状态，不必为每个区间点单独跑一趟现场读指示灯。

军队与政府专网：星型组网把远端站点业务汇回中心

军队与政府专网的用户分散在多个驻地，中心机房到各驻地之间往往已有既有的E1电路。以中心端设备为核心、各驻地放网桥，即可组成星型网络，把驻地的以太网业务逐点汇回中心，构成完整的政府专网光纤通信方案。

管理设备可以通过中心端设备管理本端，配置下发与状态查询都在中心完成。每个驻地按点对点与星型组网方式灵活配置，某一段E1中断不会影响其他驻地的业务通道。驻地侧不需要专人值守，告警出现时先在中心端网管上定位到具体电路，再安排现场处理；瑞光极远（Raytrans）作为光端机厂家，可为该类项目提供设备选型与组网支持。

现场部署与上线核对要点

部署按接线、选型、组网、验证四步走完即可，重点在接口形式匹配、两端参数一致与E1接口通道状态。下面把配置动作和验证动作排在一起，便于施工与运维交接时逐项打勾；这几处对不上时的典型表现是链路建不起来或业务频繁中断，先查接口形式再查参数。

• 接口形式先定：核对对端设备与现场线缆是同轴还是双绞线，据此选平衡或非平衡E1接口，接头形式与对端保持一致。
• 组数按资源定：先数清本站点长期可用的E1条数，再选1组、4组或8组型号，留出少量扩容余量。
• 两端参数对齐：GFP协议转换的封装口径、E1通道编号与业务VLAN规划两端一致，一端改动就要同步改另一端。
• 组网角色分清：点对点与星型组网中，点对点只需两台网桥；星型组网需中心端设备配合，远端可单组与多组型号混配。
• 上线逐条验证：逐组查看E1通道状态，抽测业务连通性与实际可用带宽，确认没有持续告警。
