IDM TRX-4E1net网桥

IDM TRX-4E1net网桥是一款4路E1反向复用网桥，属于采用反向复用技术设计的协议转换器，用于把以太网数据送到既有E1通道上传输。它把4路E1捆绑成一条逻辑链路，完成4路E1通道与以太网接口之间的相互转换，以太网传输带宽可达7.92M。作为一款面向E1链路的网桥转换器，该设备在既有E1资源上实现以太网业务的承载，适合需要将PCM设备与数据通道协同部署的场景。

IDM TRX-4E1net网桥面向局域网互连、局端互连、视频点播、远程监控以及交换机的E1接口插卡等场合，让电信网络中已有的大量E1资源直接承载以太网业务。对电力专网、视频监控和机房改造项目来说，目标是把以太网延伸到已有E1通道覆盖的站点，而不是重新铺设光缆。在政府专网光纤通信方案中，该类网桥转换器可与光端机厂家提供的传输设备配合，将E1反向复用能力延伸至远端站点，瑞光极远可提供相应的产品展示与技术支持。

核心参数速览：4路E1反向复用 · 7.92M带宽 · 220ms时延差 · E1码速率2048Kbps · RJ45 10M/100M · DC-48V/AC220V可选

4路E1反向复用网桥是什么设备？

反向复用的做法是把一条以太网数据流拆成多个数据块，按序分配到多条E1链路上并行传输，接收端再按顺序把数据块拼装回原始帧。单路E1码速率为2048Kbps，4路E1的线路总容量约8.192Mbps；扣除E1反向复用的帧封装与对齐开销后，瑞光极远IDM TRX-4E1net网桥标称的以太网传输带宽为7.92M。

E1侧支持成帧与非成帧模式可设、时隙可配，帧结构为PCM31/30，信令为随路信令，接口符合ITU-T G.703/G.704建议，抖动特性符合ITU-T G.823。以太网侧为RJ45电口，速率10M/100M可选，支持半双工与全双工工作方式，符合IEEE802.3标准。作为一款面向专网接入的网桥转换器，该设备在PCM设备体系中承担以太网业务与E1通道之间的桥接角色。

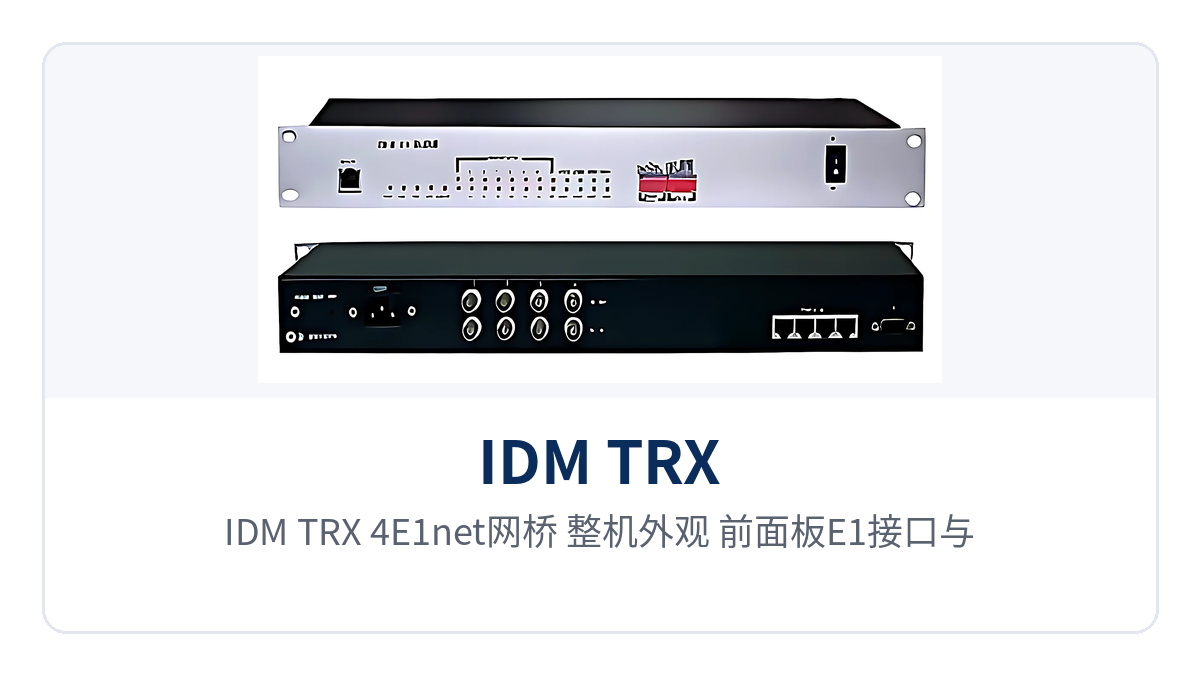

图1：IDM TRX-4E1net网桥 整机外观 前面板E1接口与以太网口

核心功能与作用对照

IDM TRX-4E1net网桥的功能集中在反向复用、VLAN与长帧透明传输、故障通道自动处理、网管监视四个方面，每一项都对应现场可验证的动作。下面把主要功能与作用列成表格，选型时可以逐行对照自己的业务需求与对端设备条件。

功能项	功能说明
4路E1反向复用	实现4路电口以太网到4路E1的反向复用，4路E1捆绑后共同承载一路以太网业务。
TAG VLAN设置	支持TAG VLAN设置，能透明传输IEEE 802.1Q规定的超长帧，可直接对接带VLAN功能的以太网交换机。
E1线路间延迟差检测	支持E1线路间延迟差检测功能，E1线路间允许220ms的相对时延差，多路捆绑在路由不一致时仍能按序重组。
故障通道自动删除与恢复	对出现LOS、AIS、LOF等告警的E1通道自动删除，故障消失后自动恢复，剩余通道继续承载业务。
网管监视与状态设置	支持基于RS232串口和SNMP的网络管理，可监视设备工作情况并设置设备工作状态。
以太网接口参数可选	以太网接口为RJ45，速率10M/100M可选，支持半双工与全双工工作方式。

技术参数与接口规格

参数按接口分三组：E1接口、以太网接口、电源与环境。表中给出标称值与适用条件，现场核对时以对端传输设备与随机技术资料为准，避免只记数字不看口径。工作温度、存储温度与湿度三项决定设备能否放进无空调的机柜。

项目	参数/指标	说明/适用条件
E1接口数量	4路	4路电口以太网到4路E1的反向复用，用于承载同一路以太网业务
E1码型	HDB3	与既有PCM设备、SDH传输设备的2M接口对接
E1码速率	2048Kbps±50ppm	单路标称速率，4路合计约8.192Mbps
E1阻抗	70Ω（非平衡）/120Ω（平衡）	按现场线缆与接头形式选配
E1帧结构	PCM31/30	成帧/非成帧可设，时隙可配
E1信令	随路信令	与对端设备的信令配置保持一致
抖动特性	符合ITU-T G.823	多级传输后时钟恢复的抖动容限依据
以太网接口	RJ45，10M/100M可选	符合IEEE802.3标准，半/全双工可选
以太网传输带宽	7.92M	4路E1满配捆绑时提供7.92M以太网带宽
网管接口	RS232串口、SNMP	监视设备工作情况与设置工作状态
供电方式	DC-48V/AC220V可选	机房直流供电与交流供电两种环境
整机功耗	以随机技术资料标注为准	供电容量按实际配置核对
工作温度	15℃~+65℃	机房与机柜内的常温运行环境
存储温度	-25℃~+75℃	运输与仓储条件
相对湿度	0~95%（无凝结）	需避免凝露环境

四项能力标签：4路E1复用、7.92M带宽、220ms时延差、SNMP网管

现场交流时常把这台设备的能力概括成四个短标签，采购、设计与运维对接可以先记住这四个词。下面逐条说明每个标签对应的能力边界与落地条件，以及容易被误读的地方。四个标签在参数表与功能表里都能找到对应项，不是宣传口径。

• 4路E1复用：把4路E1当作一条逻辑通道使用，带宽随可用E1路数增减，适合只有E1资源、光纤一时到不了的站点。
• 7.92M带宽：4路E1满配捆绑后的以太网标称带宽，可承载办公网、视频点播与监控回传等一般业务。
• 220ms时延差：E1线路间允许的相对时延差到220ms，几路E1走不同传输路由或经SDH环网绕行时仍能按序重组。
• SNMP网管：本地用RS232串口配置，远端纳入SNMP网管平台，工作状态与E1告警可集中查看。

典型应用场景

设备的使用场合集中在三类：电力专网、视频监控传输与交换机的E1接口插卡。三类场景的共同点在于对端只有E1资源，而业务侧是标准以太网接口。下面的场景描述侧重组网条件与配置要点，不涉及具体项目参数。

电力专网：4路E1捆绑承载变电站以太网业务

电力专网的变电站、供电所与调度侧之间通常已有一批E1通道，新上的以太网业务不必为此单独铺设光缆。IDM TRX-4E1net网桥把4路E1捆绑起来承载一路以太网数据，7.92M带宽可以覆盖报文上传、台账同步与辅助监控等业务。在政府专网光纤通信方案尚未覆盖的过渡站点，这类基于E1反向复用的网桥转换器可作为以太网业务接入的补充手段。

4路E1由不同传输路由承载时会出现到达先后不一致，220ms的时延差容限让接收端仍能按序重组。某条E1出现LOS、AIS、LOF告警时该通道被自动删除，业务由剩余通道继续承载，告警消失后通道自动恢复。

视频监控传输：E1转以太网协议转换，时延差检测保稳定

偏远监控点往往只有E1资源可用，摄像机与编码器却是标准以太网接口，中间需要一台协议转换设备。IDM TRX-4E1net网桥在监控点与机房之间承担E1转以太网协议转换器的作用，4路E1反向复用后提供7.92M带宽，回传压缩视频码流与抓拍图片，路数按实际码率核算。

监控业务对丢包敏感，成帧模式下的时隙配置要与传输侧一致，否则表现为画面卡顿而不是链路中断。设备透明传输IEEE 802.1Q超长帧，监控专网划分VLAN后标签不被改写，故障E1通道被自动删除后画面仍能保持。

交换机的E1接口插卡：交换机侧只有E1插卡位时怎么接

部分交换机的上行位置只提供E1接口，业务网络却是以太网，这类场合需要把以太网数据先转换成E1，再送进交换机的E1接口插卡位置。IDM TRX-4E1net网桥承担这段转换，4路E1捆绑后两端各接一台网桥，形成一条点对点的以太网通道。对于关注产品展示的选型人员，可结合光端机厂家的配套设备清单，将本网桥与PCM设备、光端机统一纳入政府专网光纤通信方案的接入层规划。

运维侧的动作集中在看状态与改配置：IDM TRX-4E1net网桥支持基于RS232串口和SNMP的网络管理，工作状态、E1告警与以太网收发计数可以在网管平台集中查看。多点部署时不必逐台到现场读指示灯，排障先从告警通道入手即可。

部署与接线要点

现场部署按四步走完即可，重点在E1线序、设备时钟与两端参数一致，这三点对不上时的典型表现是链路起不来或业务频繁闪断。下面的顺序把配置动作和验证动作排在一起，便于施工与运维交接，也方便在产品展示环节向客户说明部署流程。

• 线缆与阻抗匹配：按现场线缆选择70Ω非平衡或120Ω平衡接口，接头形式与对端传输设备保持一致。
• 两端参数对齐：帧结构（PCM31/30）、成帧/非成帧模式与时隙配置必须两端一致，改一端就要同步改另一端。
• VLAN与长帧：需要透传带VLAN标签的业务时打开TAG VLAN设置，确认能透明传输IEEE 802.1Q规定的超长帧。
• 管理配置：先用RS232串口完成本端基本参数，再通过SNMP纳入网管平台，统一监视工作状态。
• 上线验证：核对E1告警状态与以太网收发计数，抽测业务连通性与可用带宽，确认没有持续的LOS、AIS、LOF告警。
