IDM S328GF-24SFP 万兆上联24口全光纤汇聚交换机

IDM S328GF-24SFP 万兆上联汇聚交换机是瑞光极远（北京瑞光极远数码科技有限公司）面向楼宇自控、安防监控、智慧城市、天网系统、电子警察、工厂自动化等应用环境研制的机架式光纤以太网交换机，用于分布式网络接入在中心机房端的汇聚，单台设备提供 24 个千兆 SFP 光口、1~4 个万兆 SFP Plus 上联端口与 8 个千兆 RJ45 电口，遵循 IEEE 802.3 标准。作为光纤收发器厂家与工业以太网交换机厂家，瑞光极远在 S328GF 系列上兼顾了光纤交换机与工业以太网交换机的双重定位，可满足产品展示中对高性能汇聚设备的期待。

核心参数速览：24 个千兆 SFP 光口 · 14 个万兆 SFP Plus 上联 · 8 个千兆 RJ45 电口 · 传输距离 20200KM 可选 · AC 90264V 输入 / 70W 耗电 · 工作温度 -20°C70°C

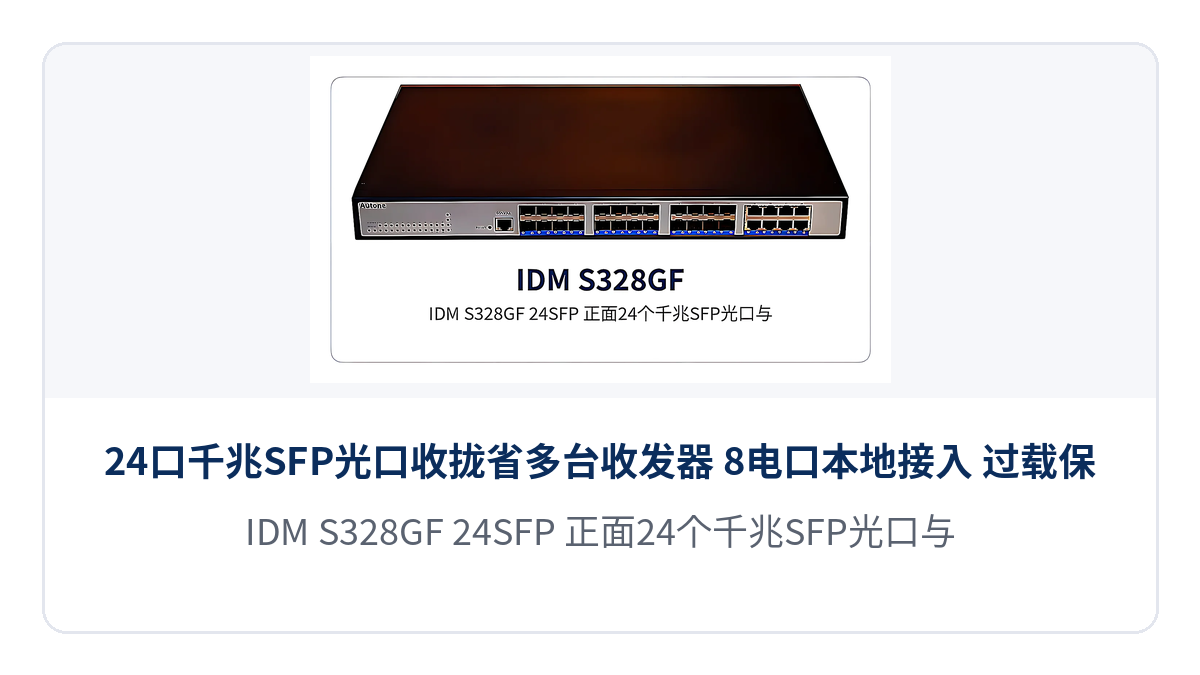

图1：IDM S328GF-24SFP 正面24个千兆SFP光口与万兆上联端口

图1：IDM S328GF-24SFP 正面24个千兆SFP光口与万兆上联端口

IDM S328GF-24SFP 万兆上联汇聚交换机工作在接入层与核心层之间：前端摄像机、门禁、PLC、检测仪表等设备经光纤上行后，由 IDM S328GF-24SFP 万兆上联汇聚交换机在中心机房侧完成机房光纤收拢，再通过万兆端口上联核心。用 24 个千兆 SFP 光口替代多台小端口交换机加独立光纤收发器的组合，是机房汇聚侧减少设备数量与机柜占用的直接方式，也契合政府专网光纤通信方案、智慧矿山通信方案与安防监控光纤汇聚方案对光纤交换机集中汇聚的需求。作为专业的光纤收发器厂家与工业以太网交换机厂家，瑞光极远持续为各行业提供可靠的产品展示与光纤收发器、工业以太网交换机等设备支持。

IDM S328GF-24SFP 万兆上联汇聚交换机是什么设备？

IDM S328GF-24SFP 万兆上联汇聚交换机是一台机架式全光口汇聚型光纤以太网交换机，把 24 个 1000Mbps SFP 光接口、1~4 个万兆 SFP Plus 上联接口与 8 个 10/100/1000BaseT(X) 电接口集成在同一台设备内，数据交换机制为存贮转发，外形尺寸 440mm（宽）× 43.6mm（高）× 285mm（深），重量 4.6KG，采用金属外壳与国标 D 型电源接口，可单人上架安装。IDM S328GF-24SFP 万兆上联汇聚交换机在组网中的定位是分布式网络接入在中心机房端的汇聚节点：接入侧设备的光纤在机房一次收拢，上联侧以万兆端口对接核心交换机，机房内不必再为每路光纤配置独立光纤收发器或小型交换机。作为光纤交换机品类中的汇聚型产品，该设备常用于产品展示中的汇聚层方案演示。

24 个千兆 SFP 光口怎么把机房前端光纤一次收拢？

24 路前端光纤链路在 IDM S328GF-24SFP 万兆上联汇聚交换机内完成收拢与转发，机房不再需要为每路光纤单独配置一台光纤收发器或小型交换机。IDM S328GF-24SFP 万兆上联汇聚交换机提供 24 个 1000Mbps SFP 光接口，支持单模/多模、单纤/双纤可选，接口形式为 SC、LC，全部端口间无阻塞、全线速数据包转发，交换延迟小于 1us，机柜空间与配套电源随之减少。对需要 24口千兆SFP光口交换机的项目，光口、电口与万兆上联集成在同一台机架设备中，便于统一纳入产品展示与运维清单；同一套设备既可用在政府专网光纤通信方案的机房汇聚，也可作为汇聚层光纤组网中的标准汇聚节点，适配安防监控光纤汇聚方案的前端收拢需求。

1~4 个万兆 SFP Plus 上联为什么能让 24 路突发流量不堵

IDM S328GF-24SFP 万兆上联汇聚交换机的上联侧提供 14 个万兆 SFP Plus 接口，为高速上联及堆叠提供便利。这 14 个万兆端口可直接连接核心交换机，也可用于多台汇聚交换机之间的互联与堆叠；端口速率覆盖 10/100/1000Mbps 与 10000Mbps，当 24 路千兆链路同时出现突发流量时，万兆上联口仍有余量向核心层转发，汇聚层不易成为整网带宽瓶颈。对已经按万兆规划核心侧的智慧城市、电子警察与工厂自动化项目，汇聚设备按万兆上联规格选型即可与核心侧带宽匹配，也适合作为智慧矿山通信方案中井下环网与地面核心之间的汇聚节点。

8 个千兆 RJ45 电口承接机房本地接入

IDM S328GF-24SFP 万兆上联汇聚交换机的 8 个千兆 RJ45 电口用于机房本地接入，不必再单独增加一台接入交换机。这 8 个 10/100/1000BaseT(X) 接口支持 10Mbps/100Mbps/1000Mbps 自适应、全双工/半双工自适应与 MDI/MDIX 极性自适应，可接入机房内的网管终端、服务器或就近电口设备；配合 VLAN 划分与访问控制列表，网管流量与业务流量可划分在不同 VLAN 内隔离转发。

核心功能一览

功能项	功能说明
二层/三层交换	支持 VLAN、STP、QOS、ACL、路由等二层/三层网络交换功能，可在汇聚层完成网段划分与跨网段转发
VLAN 划分	支持 802.1Q 标准 VLAN，VLAN 数量可划分至 4096 个，不同片区或业务按 VLAN 隔离
QOS 优先级	支持 802.1p QOS 数据优先级传输服务，视频等实时业务可优先转发
生成树协议	支持 STP、RSTP、MSTP，链路冗余场景下自动收敛、避免环路
路由功能	支持路由功能，接入侧与核心侧处于不同网段时无需再串接三层设备
访问控制	访问控制列表（ACL）支持 2、3、4 层及多种协议，可按端口与地址限制访问
广播风暴抑制	广播、组播、单播抑制可调，抑制泛洪流量对汇聚链路的冲击
巨型帧	支持 9.6Kbyte 巨型帧，适配带标签的工业协议与虚拟化流量
线速转发	所有端口间无阻塞、全线速数据包转发，交换延迟小于 1us
过载保护	支持过载保护，交流输入异常时降低设备与业务受损风险
LED 状态指示	电源 Power LED，接口 Link/Act、Speed 指示灯，现场可直观判断端口与链路状态

技术参数与光口传输距离

数据端口与交换参数按产品资料原文列出，端口速率与交换能力相关指标如下表。

项目	参数/指标	说明
万兆接口	1~4 个万兆 SFP Plus 接口	用于高速上联及堆叠
千兆光接口	24 个千兆 SFP 接口	单模/多模、单纤/双纤可选
千兆电接口	8 个千兆 RJ45 接口	10/100/1000BaseT(X)
接口速率	10/100/1000Mbps、10000Mbps	端口自适应
通信标准	遵循 IEEE 802.3 标准	以太网交换标准
MAC 地址表	32Kbps	产品资料原文口径
交换延迟	<1us	存贮转发机制下
数据包缓存	32Mbps	产品资料原文口径

光口距离决定项目可覆盖的范围，SFP 光模块提供六档传输距离可选。

项目	参数/指标	说明
光口类型	SFP 光模块	接口形式为 SC、LC
传输距离	20KM、40KM、60KM、80KM、120KM、200KM	单模型号标配 20KM，其余距离按需选配
光纤与纤芯	单模/多模、单纤/双纤可选	按现场光缆条件与链路长度选定

电源、机械与环境指标决定设备能否部署在野外机柜与无人值守站点。

项目	参数/指标	说明
电源输入	AC 90~264V	宽压交流输入
耗电量	70W	整机耗电
电源接口	国标 D 型电源接口	随机架布线使用
过载保护	支持	输入异常时提供保护
外壳	金属外壳	机架式安装
外形尺寸	440mm（宽）× 43.6mm（高）× 285mm（深）	产品资料原文口径
重量	4.6KG	便于单人上架
工作温度	-20°C ~ 70°C	宽温运行
存储温度	-40°C ~ 85°C	运输与仓储
工作湿度	5% ~ 95%（不结露）	机房与机柜环境
保修期	3 年	按厂商保修条款

IDM S328GF-24SFP 万兆上联汇聚交换机满足 CCC、CE/FCC、EN 61000 等标准中的各项指标，相关参数可编入项目招标的技术应答文件。瑞光极远作为光纤收发器厂家与工业以太网交换机厂家，可围绕政府专网光纤通信方案、智慧矿山通信方案与安防监控光纤汇聚方案提供选型与配套建议。

差异化价值

差异化点	对项目的价值
24 个千兆 SFP 全光口配 1~4 个万兆 SFP Plus 上联	汇聚侧一台设备完成 24 路光纤收拢与万兆上联，多台小端口交换机与独立光纤收发器的位置被合并，机柜与配套电源的投入随之减少
SFP 光模块传输距离 20KM~200KM 可选	同一套汇聚设备可覆盖近端机房与跨区县的长距离链路，跨区专网骨干不必在中间再加一级传输设备
工作温度 -20°C70°C、AC 90264V 宽压输入、支持过载保护	野外机柜与无人值守站点在夏季高温、冬季低温与电压波动条件下仍可运行，降低因供电异常导致的停机风险

典型应用场景

智慧城市与天网系统的机房汇聚

天网系统与智慧城市项目的前端点位分散在路口、社区与园区，各片区主干光缆把信号汇集到分局或中心机房。瑞光极远 IDM S328GF-24SFP 万兆上联汇聚交换机在机房侧以 24 个千兆 SFP 光口一台设备收拢 24 路片区上行光纤，再以万兆 SFP Plus 端口上联核心交换机；SFP 光模块 20KM 至 200KM 的距离可选，使跨区县的点位也能纳入同一汇聚层，形成层次清晰的政府专网光纤通信方案与安防监控光纤汇聚方案的汇聚层光纤组网。

图2：IDM S328GF-24SFP 机架安装于中心机房汇聚层与端口指示灯

图2：IDM S328GF-24SFP 机架安装于中心机房汇聚层与端口指示灯

安防监控与电子警察的前端汇聚

安防监控与电子警察项目对上行带宽与链路距离要求较高：卡口与电子警察点位高清视频码流集中上传，园区监控则需要把几十路摄像机信号回传至监控中心。瑞光极远 IDM S328GF-24SFP 万兆上联汇聚交换机以 24 个千兆 SFP 光口承接前端光缆，以 802.1p QOS 优先级保障视频业务转发顺序，就近点位使用单模 20KM 光模块，超远点位按链路长度选配 40KM、60KM、80KM、120KM 或 200KM 模块，是安防监控光纤汇聚方案中的核心汇聚设备。

工厂自动化与楼宇自控的工业以太网汇聚

工厂自动化场景中，PLC、机器人控制柜、视觉检测与能耗采集设备大量使用以太网接口，楼层与车间距离往往超过双绞线的可靠传输范围。瑞光极远 IDM S328GF-24SFP 万兆上联汇聚交换机以光纤替代长距离铜缆，金属外壳与 -20°C~70°C 工作温度适应车间与配电间的温度波动，STP、RSTP、MSTP 生成树协议与广播风暴抑制让产线网络的链路冗余与泛洪控制有据可依，可无缝对接工业以太网交换机与光纤交换机混合组网。

图3：IDM S328GF-24SFP 千兆SFP光模块插槽与万兆SFP+上联端口

图3：IDM S328GF-24SFP 千兆SFP光模块插槽与万兆SFP+上联端口

万兆上联汇聚交换机怎么选

为项目选万兆上联汇聚交换机时，按接入路数、上联方式、链路距离与环境条件四项核对即可。一是光口数量，前端上行光纤路数决定千兆 SFP 光口数量，24 口机型适合中等规模片区的中枢汇聚；二是上联方式，核心侧按万兆规划时选配 14 个万兆 SFP Plus 端口的上联规格，多台汇聚交换机互联或堆叠也走万兆端口；三是光模块距离，按现场链路长度在 20KM 至 200KM 六档中选配 SFP 模块与单模/多模、单纤/双纤规格；四是运行环境，野外机柜与无人值守站点需按 -20°-C70°C工作温度、AC 90~264V 宽压输入与过载保护逐项核对。作为光纤收发器厂家与工业以太网交换机厂家，瑞光极远在产品展示中提供完整的光纤收发器、工业以太网交换机与光纤交换机选型支持，助力智慧矿山通信方案与政府专网光纤通信方案落地。

瑞光极远 IDM S328GF-24SFP 万兆上联汇聚交换机在上述四项上按中心机房汇聚与野外机柜部署的常见条件配置，可作为智慧城市、天网系统、安防监控、工厂自动化与楼宇自控项目汇聚层的选型起点。
