IDM RG3200

一 概述

IDM RG3200-PX是瑞光极远针对企业/行业和运营商的语音业务要求，自主研发制造的媒体中继网关。该网关位于公用交换电话网（PSTN）与IP网的接口处，实现SS7(TUP\ISUP)、ISDN PRI、V5.2、R2、Q.SIG等信令与VoIP SIP协议的转换，同时完成公用电话交换网的承载通道与IP网之间的媒体流转换，单台支持最大16路E1，最大120路SIP并发能力。

IDM RG3200-PX采用先进的软硬件技术、电信级的设计，保证了设备的高可靠性。系统使用成熟高性能的CPU和DSP，并使用嵌入式实时操作系统和高效的算法，具有优异的性能。

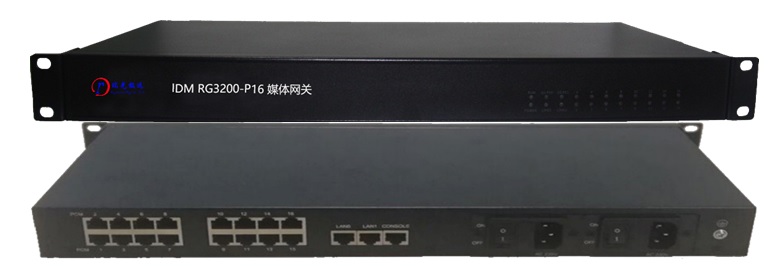

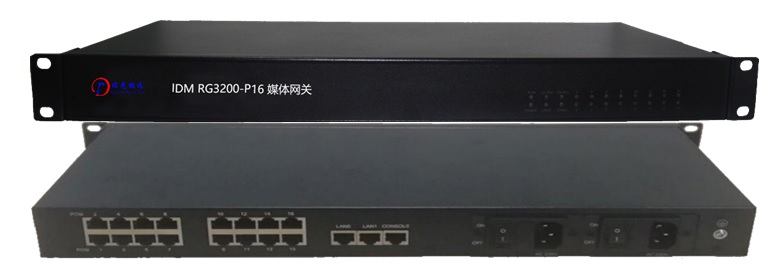

IDM RG3200-PX媒体网关图

二 产品特性

2.1 优良的话音通信质量

u 在强大的处理能力基础上，IDM RG3200-PX实现了非常良好的话音通信质量；

u 语音激活检测技术（VAD），有效节约带宽资源；

u 舒适噪声产生技术（CNG），提供和PSTN电话网同样地通话体验；

u 自适应动态缓冲技术，可满足恶劣网络环境的应用；

u 最大G.168 128ms回声消除技术，远高于同类网关的指标要求，消除长距离通话带来的回声干扰；

u DTMF检测/生成技术，有效地支持传真、回拨和二次拨号等业务。

2.2 丰富的业务功能

u 主/被叫号码变换；

u 支持作为终端向其他GK或SIPserver注册中继功能；

u 支持作为GW设备受上级GK/SS控制完成中继呼叫；

u 支持SIP/SS7/PRI/R2/V5.2/Q.SIG 任意之间交换；

u 支持自动路由功能；

u 支持大容量黑白名单；

u 支持SS7主叫号码隐藏功能；

u 支持同时注册4个SIP SERVER；

u 支持CDR输出；

u 传真支持：T30、T38和透传；

u 支持呼叫转移号码提取，即：原始主叫、原始被叫、转移后号码；

u 支持连选功能；

u 支持电话主叫号码检测和来电显示；

u 支持拨号音、回铃音等生成；

u 端口支持增益和舒适噪音可调。

2.3 简单便捷的管理维护

u 在软件上，IDM RG3200-PX支持基于WEB、TELNET、SNMP三种方式的配置和网络管理，非专业人士也可以很容易上手进行管理维护；

u 在硬件上，IDM RG3200-PX结构紧凑，仅1U高，可安装在19英寸标准机柜内，也可独立安装在小型机房内。

三 支持的信令协议

信令协议	详细内容
信令	SS7 ((ITU-T Q.700 series), 24 bits/14 bits PC, ISUP/TUP(需授权)
	ISDN PRI  (ITU-T Q.931, Q.921)
	V5.2 (ITU-T G.964, G.965) (需授权)
	R2(需授权)
	Q.SIG(需授权)
VoIP协议	SIP:  RFC3326(Reason header in SIP messages)  RFC3372(SIGTRAN and SIP-T)  RFC2327(sdp)  RFC3398(ISUP-SIP Mapping)  RFC3261(sip)  RFC5806(Diversion Indication in SIP)  RFC2833( DTMF )  RFC3362(t.38)  RFC 3261(SIP 2.0)  RFC3204(MIME media types for ISUP and QSIG Objects)  RFC3578(Mapping of ISUP overlap to SIP)
语音编解码	Codec:G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B, G.726-16，G.726-32，
传真协议	T30， T38，透传
网络协议	IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv
回声消除	G.168 128ms

四 性能指标

u 平均无故障时间>51840小时；

u 呼叫接通率>99％；

u 均语音编码动态切换时间<60ms。

五 物理特性

项目		性能指标
输入电压		交流110-260V
满负荷功率		30瓦
尺寸		（宽×深×高）	485mm*286mm*44mm (1U)
外箱尺寸		（长×宽×高）	560mm*410mm*150mm
整机重量			4KG
工作环境	温度		0℃～50℃
	相对湿度		10～90% （非冷凝）

六 应用示例

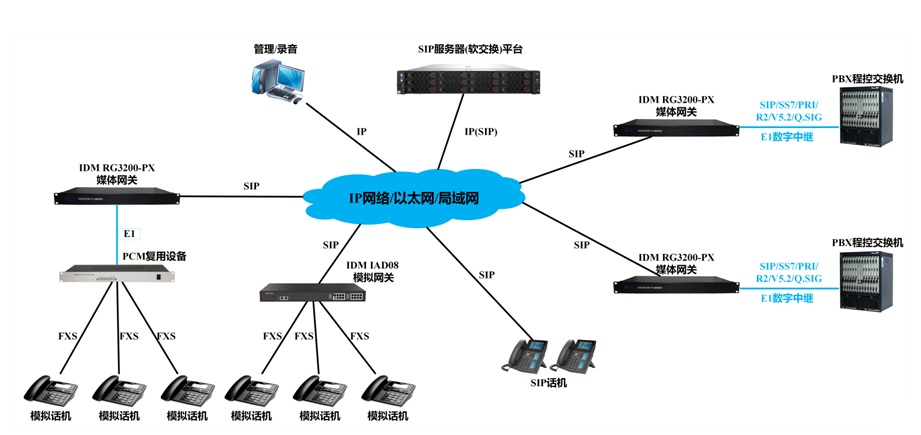

IDM RG3200-PX媒体网关应用示意图
