IDM RG-3200音视频融合通信主机

IDM RG-3200 是一款9路千兆光口音视频融合通信主机，由北京瑞光极远数码科技有限公司（Raytrans）研制，采用插盘式机框、板卡组装结构与 PBX/IPPBX 融合通信技术，用于把语音、视频与调度收进同一台整机，实现一体化的音视频调度与融合调度。整机以业务盘卡组合扩展容量，光口、电口与音视频接口都落在同一机框内，为产品展示与指挥调度场景提供统一的融合通信指挥调度系统硬件平台。

核心参数速览：9路千兆光口（7路SFP＋2路COMBO）· 千兆电口自适应 · 音视频一体输出 · 电源状态指示 · 100路并发通信与500用户注册 · 双机备份

作为专业的指挥调度系统厂家，瑞光极远（Raytrans）在该机型上实现了融合通信与指挥调度的整机集成，便于用户在音视频调度与融合调度业务中统一部署。

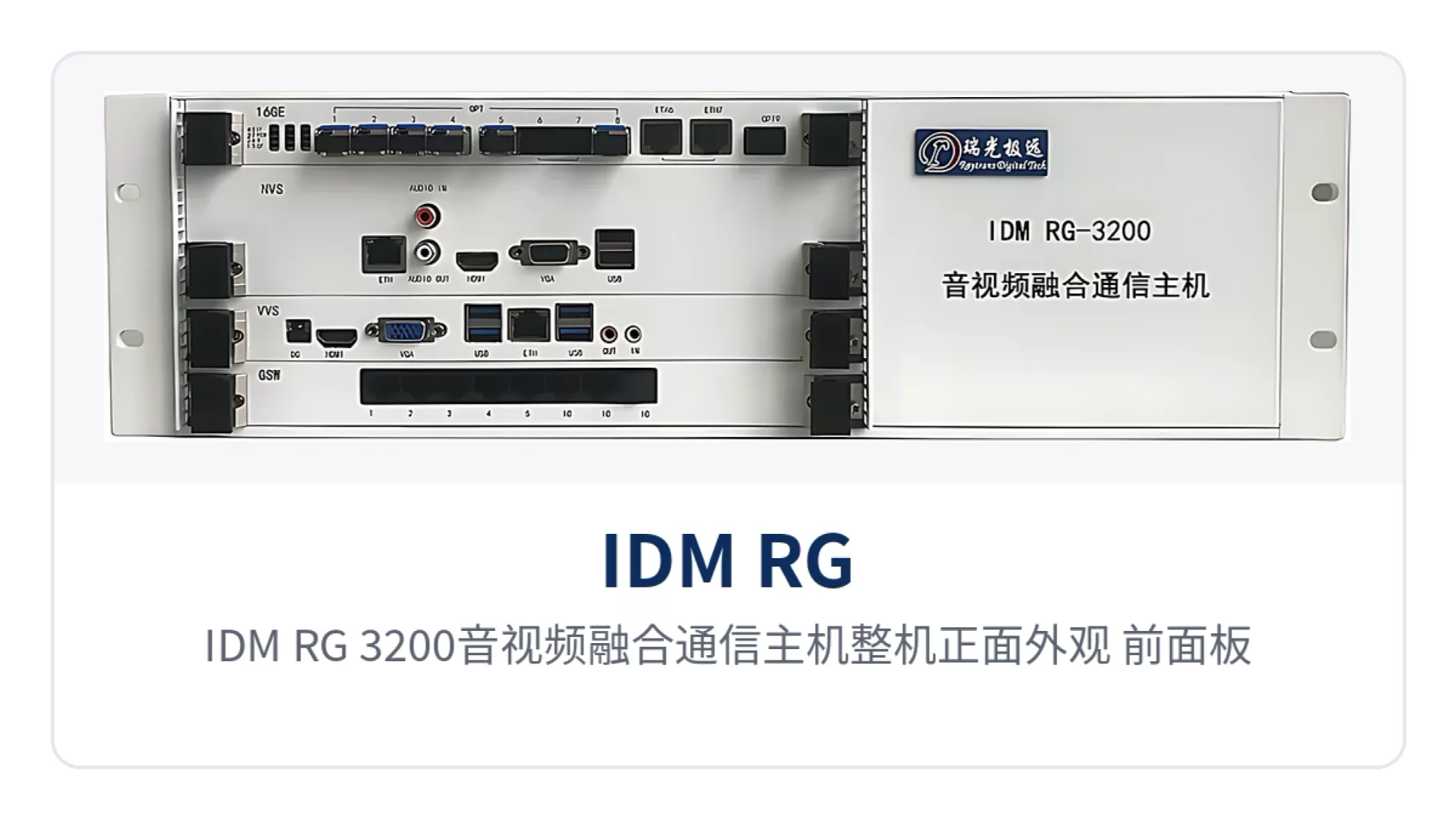

图1：IDM RG-3200音视频融合通信主机整机正面外观，前面板光口LINK指示灯与POW电源指示特写

9路千兆光口音视频融合通信主机由哪些盘卡组成？

整机是插盘式机框加背板千兆汇接结构，业务盘卡插在机框内，通过背板完成千兆互联。一台整机通常由汇聚交换盘、交换盘、视频处理盘、音视频处理交换盘与中继、集群、音频接入板卡组合而成，盘卡数量按站点业务量选配，可灵活构建音视频调度与指挥调度能力。

16GE千兆以太网汇聚交换盘：整盘16个千兆交换

16GE盘是整机的光口与背板汇聚核心，整盘提供16个千兆以太网交换。前面板给出7个SFP千兆光口与2个光/电COMBO接口，对背板方向给出8个千兆口，汇聚各插盘过来的千兆以太网流量，为融合通信与融合调度提供高带宽承载。

光口编号为OPT1至OPT5、OPT8、OPT9，接口标准为1000Base-X SFP；COMBO接口为OPT6/ETH6与OPT7/ETH7。LED指示灯1至9与OPT1至OPT9逐一对应，现场按灯号即可定位到具体端口。

GSW千兆以太网交换盘：5路自适应电口接入

GSW盘负责把既有专网的电口设备接进机框，整盘提供8个千兆以太网交换。前面板是5个10M/100M/1000M电接口，对背板方向提供1个千兆口，接入16GE汇聚盘，IC端口留给内部使用。

电口速率自适应决定了兼容性。现场原有的百兆交换机、千兆路由器和采集终端，接进这5个电口后按各自速率协商，改造期不必为了入网整批更换设备。既有的网管终端与办公网打印机也走这5个电口，一框之内不必再外挂一台接入交换机，为融合通信指挥调度系统的平滑部署打下基础。

NVS视频处理盘：HDMI与VGA同源输出

NVS盘承担视频接入与显示输出，可接驳符合ONVIF、RTSP标准的主流厂商网络摄像机。盘内支持H.265高效视频编码码流，H.265与H.264设备可混合接入，可接入600万像素高清网络视频做预览、存储与回放，满足指挥调度场景下的产品展示与视频研判需求。

显示侧HDMI与VGA同源输出，HDMI支持4K超高清，VGA支持1080p高清显示。面板依次为AUDIO IN音频输入、AUDIO OUT音频输出、HDMI视频输出、VGA视频输出与USB2.0接口。

VVS音视频处理交换盘：音视频交换与调度软件

VVS盘是音视频业务的交换与调度节点，支持SIP2.0、TFTP、FTP、SNMP、TELNET、HTTP、IEEE802.1Q、IEEE802.1X与RTSP协议。盘上运行LINUX交换系统，集成融合指挥调度、融合通信服务、发布服务与会商服务四类软件模块，是融合通信指挥调度系统的核心业务节点。

面板给出音频输入输出、HDMI与VGA视频输出、USB2.0以及一路100M以太网端口。音视频信号从同一块盘进出，调度席位的接线集中在一处，值班台下少堆转接盒。

板卡与容量：一框之内接电话、集群与音频

除上述盘卡，机框还可插调度服务主控板、环路中继板、集群接入板与音频接入板，分别对应调度软件运行、PSTN中继、无线集群与调音台音箱接入。各盘卡承担的接口与容量见下表。

盘卡	接口与容量	说明
调度服务主控板（MAIN）	运行融合指挥调度、融合通信服务、发布服务与会商服务软件	具备双机备份能力，支持多机级联
环路中继板（8FXO）	单板8路FXO环路中继接口	对接PSTN出局，来显检测支持FSK与DTMF
环路中继板（8FXS）	单板8路FXS接口	接普通电话机与传真机，支持来显检测
集群接入板（4AU）	4路集群接口，支持350M、300M、800M与短波超短波集群接入	打通集群与公网手机、IP电话、移动APP语音
音频接入板（4EM）	4路音频接口，每路对应一套音箱系统、调音台或会议终端	把会场音频接入IP通信系统
16GE汇聚交换盘	整盘16个千兆交换，7路SFP加2路COMBO	光口与背板流量汇聚
GSW交换盘	整盘8个千兆交换，5路10M/100M/1000M电口	接入既有专网设备
NVS视频处理盘	ONVIF与RTSP摄像机接入，HDMI加VGA同源输出，USB2.0	视频预览、存储与回放
VVS音视频处理交换盘	音频输入输出、HDMI、VGA、USB2.0与100M以太网	音视频交换与调度软件运行

作为专业的指挥调度系统厂家，瑞光极远（Raytrans）以插盘式融合调度架构，将音视频调度、产品展示与指挥调度能力集成于一框之内，为各类站点提供可扩展的融合通信指挥调度系统方案。

核心参数：功能与技术指标怎么读？

功能与参数按产品资料逐项列出，表中「说明/适用条件」一列注明现场使用口径。整机功耗、外形尺寸与工作环境温度在产品资料中未给出，此处资料库暂无相关信息，请以厂家技术资料与商务确认为准。

主要功能

功能项	功能说明
语音交换与中继接入	支持PRI、NO.1、NO.7信令与SIP/H.323，连接传统PSTN网络与运营商VOIP软交换平台
融合语音调度	对各类语音终端集中接入与统一调用，完成点呼与群组通话，是融合通信的基础能力
基本对讲功能	支持基本对讲，用于岗位之间的直接喊话
电话会议	调度台可创建与修改会场、增删成员、开放或禁止发言、锁定会场、广播与录音
视频调度	支持点击呼叫、点击查看视频、圈选呼叫，以及运动轨迹记录与查询，满足音视频调度的日常需求
视频会议互联	调度会议可作为原有视频会议的延伸与备份，把固定电话、手机加入音频会议
电子传真与短信服务	提供电子传真功能与短信服务，公文与指令在同一系统内流转
发布服务	提供信息发布服务，向会场与终端推送信息，可用于产品展示与信息通告
语音与视频会商	提供语音会商与视频会商服务，支撑多点会商
子系统联动	对接语音指挥、宽带集群、视频会议、视频监控、单兵、应急预案、GIS与LED显示系统，构成完整的指挥调度能力
双机备份与级联	具备双机备份能力，支持多机级联，可按子系统接口做定制化开发

性能与技术参数

项目	参数/指标	说明/适用条件
机框与安装	机架式机框，板卡组装结构	可部署在企业侧机房或运营商机房
处理平台	至强四核处理器，4G DDR3内存，1T存储	出厂配置以随机配置单为准
电源	220V单电源	面板POW灯指示加电状态
网络接口	千兆网卡	管理面与业务面均走IP网络
信令方式	PRI、NO.1、NO.7、SIP/H.323	对接PSTN与运营商VOIP软交换平台
系统协议	SIP2.0、TFTP、FTP、SNMP、TELNET、HTTP、IEEE802.1Q、IEEE802.1X、RTSP	支持网管与远程维护
语音编解码	G.711、G.726、G.729a/b、G.723、iLBC	中继板卡支持的编码集
光口	7路1000Base-X SFP，对应OPT1至OPT5、OPT8、OPT9	单口1000M，按距离配SFP光模块
COMBO接口	2路，对应OPT6/ETH6与OPT7/ETH7	光电二选一，同一时刻只接一种介质
电口	5路10M/100M/1000M自适应	接既有百兆或千兆专网设备
光口状态指示	LED1至LED9逐口对应OPT1至OPT9	亮为光纤连接正常，灭为光纤断开
其他指示	POW电源、IF背板千兆口总连接、OF外部光口总交换连接	面板一处可读整机链路状态
视频接入	ONVIF、RTSP网络摄像机，H.265与H.264混合接入	可接入600万像素高清视频
视频输出	HDMI与VGA同源输出	HDMI支持4K，VGA支持1080p
音频接口	AUDIO IN音频输入、AUDIO OUT音频输出	接调音台、音箱系统或会议终端
扩展接口	USB2.0	外接存储、键鼠与调试设备
并发与注册	100路并发通信，500用户注册	并发路数与注册数可按项目选配

9路千兆光口与千兆电口怎么接入专网？

部署按「供电、光口、电口、状态核对、音视频、业务开通」六步推进，每一步都能在面板上看到结果，不必等业务开通后才发现接线问题。前四步都在前面板完成核对，后两步在调度软件与业务侧收口，现场人员与远端工程师可以分工推进。

1. 上电与电源确认：接220V单电源，POW灯亮表示加电正常，灭表示电源故障，先查供电再查业务。
2. 光口接入：在OPT1至OPT5、OPT8、OPT9插1000Base-X SFP光模块并接对端设备光口；COMBO口OPT6/ETH6与OPT7/ETH7按介质二选一，插光模块或接RJ45网线。
3. 电口接入：GSW盘前面板5个10M/100M/1000M电口接既有专网交换机或路由器，速率自适应，不需要手工设定。
4. 链路核对：LED1至LED9逐口对应OPT1至OPT9，灯亮为光纤连接正常，灯灭为光纤断开；IF灯表示背板千兆口总连接，OF灯表示外部光口总交换连接。
5. 音视频接线：AUDIO IN接调音台或会议终端输出，AUDIO OUT接音箱功放，HDMI接大屏，VGA接投影或本地显示，USB2.0接存储与键鼠。
6. 业务开通：插环路中继板接PSTN出局、插件群接入板接无线集群、插音频接入板接会场音频，再在调度软件里配置SIP中继、号码与调度台席位。

接线完成后按「先看灯、再听音、后看图」的顺序验证，三处都正常再批量开通业务。光口灯灭时先换模块与跳线，再查对端端口，再往后才怀疑板卡，这条顺序能把大部分现场问题挡在换板之前。

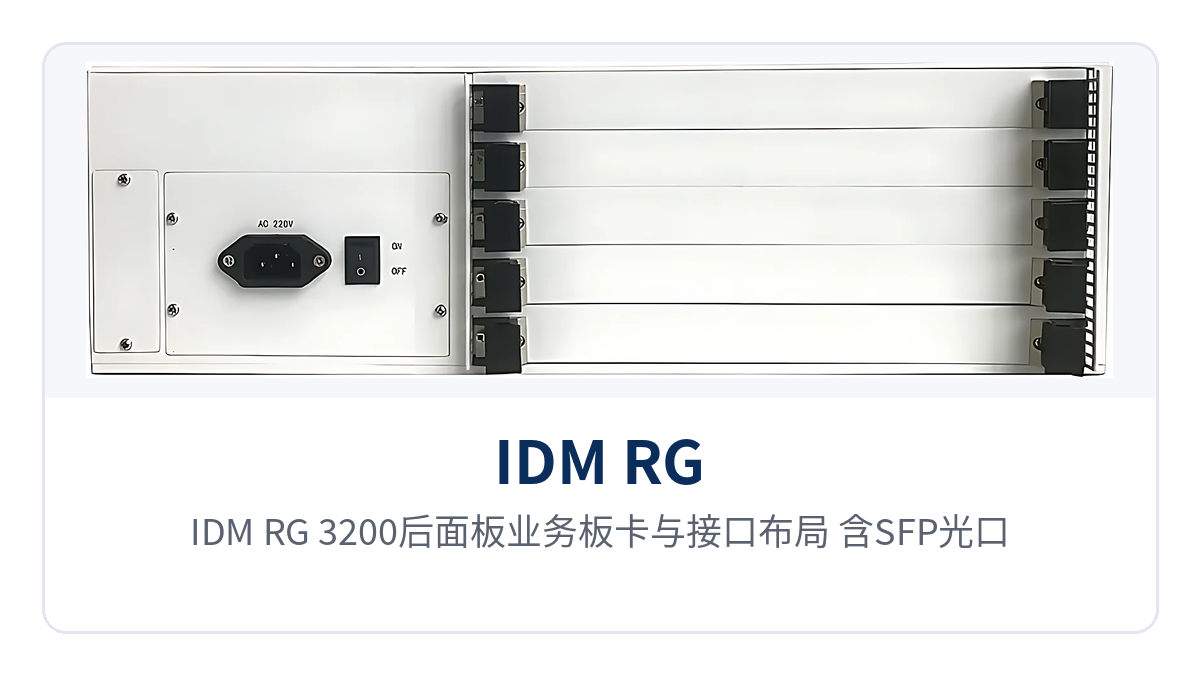

图2：IDM RG-3200后面板业务板卡与接口布局，含SFP光口、COMBO口与10M/100M/1000M自适应电口

三项差异化设计带来什么现场收益？

差异化集中在接口密度、速率兼容与音视频一体化三处，分别对应专网机房的空间、既有设备与运维三类现实约束，逐项对应关系见下表。三项设计都落在现场可以验证的地方：数一遍光口、看一次电口协商速率、查一遍音视频盘的接口数量，验收时不必依赖软件读数。

差异化点	现场收益
9路千兆SFP光口+2路COMBO	一块汇聚盘给出9路千兆光口，上行与横向互联不必再串接多台小交换机；光口LINK状态逐口可视，断芯能定位到具体端口
千兆电口自适应	电接口10M/100M/1000M自适应，5路电口按对端速率协商，既有百兆专网设备直接接入，兼容既有专网设备，改造期不必整批更换终端
音视频一体输出	音频+HDMI/VGA视频+USB一体化输出，音频输入输出、HDMI、VGA与USB2.0集中在音视频盘，省去多设备堆叠，机房少摆转接设备
电源状态指示	POW灯直接显示加电正常或电源故障，掉电类隐患不必等业务中断才被察觉

典型应用场景：政府应急、电力能源与轨道交通专网

三类专网的共同点是光缆资源紧张、既有设备多、值班席位要求一屏看全。IDM RG-3200 作为专业的音视频调度设备，按这三种约束分别落地，场景差异体现在光口分配、中继板卡选型与视频接入方式上。

政府应急指挥专网

政府应急指挥专网要把值班电话、会场音频、现场视频与上级指挥调度系统放在同一张网上，实现高效的融合通信。IDM RG-3200 用9路千兆光口汇聚指挥中心与各接入点的光纤，VVS盘运行融合通信指挥调度系统软件，调度台点击即可呼叫与调看视频，会商时把固定电话与手机拉进音频会议，满足产品展示级的操作体验。

落地时配套两件事。一是按光口数量分配接入点，9路千兆光口分别对应指挥大厅、视频会议室、机房出口与备份链路；二是中继板卡按外部线路类型选FXO或FXS，与运营商SIP中继并存的站点直接用SIP中继对接软交换平台。

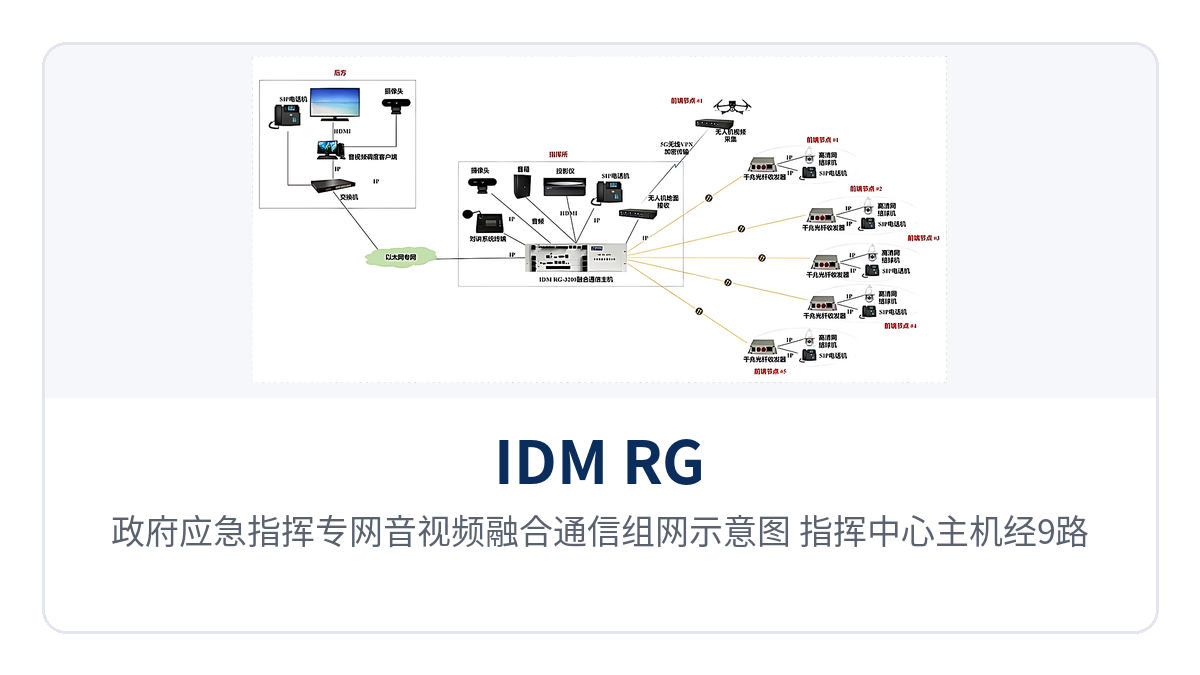

图3：政府应急指挥专网音视频融合通信组网示意图，指挥中心主机经9路千兆光口连接各接入点

电力与能源行业专网

电力与能源行业专网的站点分散，变电站、集控站与调度中心之间靠光纤互联，站点侧常常只有一路光缆可用。IDM RG-3200 的光口按站点分配，主用与备用链路各占一口，链路断开时LED灯逐口显示，运维人员在机房就能判断是本站光纤还是上联光纤出问题，充分体现融合调度的可靠性。

电力站点还要接厂站电话与扩音设备。整机插FXS板卡接厂站普通电话机，插4EM音频接入板把调音台与广播音箱接进IP通信系统，语音与广播走同一台整机，值班室不必另配音频网关。

轨道交通通信专网

轨道交通通信专网的车站值班室空间小，设备柜留给通信专业的格位有限。IDM RG-3200 把光口汇聚、视频输出与音频接口压在同一个机框，一台整机顶掉交换机、视频处理与音频转接三类设备，柜内布线与电源点位随之减少。

车站侧的视频需要送到控制中心。NVS盘接驳ONVIF与RTSP摄像机，HDMI接本站大屏，视频经光口上联到控制中心；音频输入输出接车站广播与对讲终端，指挥调度指令与广播提示在同一套系统内下发。

怎么选配盘卡与接入方式？

选配按外部线路、光口与电口、视频路数、席位与并发、音频与集群五项定，先算接口再定盘卡，避免盘卡插满后才发现端口不够或空置。五项逐一说明核对内容与常见做法，便于现场与商务同步确认配置单。

• 外部线路：有PSTN模拟中继选8FXO板，接普通电话机选8FXS板，两者按现有线路比例配板。
• 光口与电口：按接入点数量定SFP光模块与电口占用，9路千兆光口留1至2路给备份链路。
• 视频路数：按摄像机数量与上墙画面定NVS盘配置，H.265设备优先接入以节省存储与带宽。
• 席位与并发：按调度台席位、并发通话量与注册用户数选配并发路数与注册数，注册规模按项目预留余量。
• 音频与集群：需要会场扩声时配4EM音频接入板，需要接入350M、300M或800M集群时配4AU集群接入板。
