IDM POE-M8工业PoE光纤交换机

IDM POE-M8 工业PoE光纤交换机是北京瑞光极远数码科技有限公司研制的一款接入层交换设备，把8个PoE以太网供电端口、百兆以太网交换与3个千兆光纤上联插槽集成在同一台设备内，用于在工业安防监控专网、工业无线覆盖与工业物联网等场景中经一根网线为远端终端同时传送数据并提供直流供电。作为专业光纤收发器厂家，瑞光极远（Raytrans）在该产品中融合了工业以太网交换机与光纤交换机的设计经验，使其成为工业现场产品展示中的典型机型。

工业现场的前端点位常分散在道路沿线、厂区周界、弱电箱与监控杆上，既远离取电点，又要把高清视频或传感器数据回传中心。IDM POE-M8 把供电与数据合并到一条网线上，再经千兆SFP光口上联光纤骨干，让远端设备不必就近取电即可稳定入网，缩短布线路由、减少中间设备与施工维护投入。这一方案尤其适合POE网络摄像头监控、POE WIFI覆盖与POE网络广播系统等应用，也是工业以太网交换机厂家在接入层产品展示中的常见配置。

核心参数速览：8个PoE供电RJ45口 · 3个1000M SFP光口 · 单口PoE供电上限30W · 整机PoE供电上限150W · PoE供电距离≤200米 · 工作温度-10℃~55℃

图1：IDM POE-M8 POE千兆光纤以太网交换机 整机正面：8个PoE供电RJ45端口与3个1000M SFP光纤插槽

工业PoE光纤交换机是什么设备？

工业PoE光纤交换机是同时具备以太网供电（PoE）能力与光纤上联接口的接入层交换设备，由北京瑞光极远数码科技有限公司研制，用于在工业现场把PoE终端的取电与数据回传合并到一条网线，再以光纤向骨干网汇聚。作为专业的光纤收发器厂家，瑞光极远将光纤收发器与工业以太网交换机的核心能力融合于一体。IDM POE-M8 属于这一类设备中的8口机型：8个RJ45端口全部支持IEEE 802.3af/at标准PoE供电，可自动检测识别符合标准的受电设备并按优先机制供电；3个1000M SFP光纤模块扩展插槽用于连接光纤骨干，支持用千兆光口组成链网和树形网。设备采用存储转发机制，MAC地址表容量1K，端口按供电优先机制转发，外形尺寸270mm×180mm×44mm、整机重1.7kg，工作温度-10℃~55℃。

在组网位置上，工业PoE光纤交换机通常部署在前端点位与中心机房之间：面向终端一侧用网口供电并接入数据，面向网络一侧用光口上行。这种一机双角色的形态，让本来需要光纤交换机加独立PoE供电模块加光纤收发器三台设备才能完成的接入，收敛为一台设备；对前端箱体空间紧张、供电容量有限的工业现场，减少设备数量直接带来布线与运维的简化。

8个PoE口与3个千兆SFP口分别能做什么？

IDM POE-M8 的功能围绕供电、交换、光接入三条主线展开，下表按功能项逐条列出能力与作用。

功能项	功能说明
8口PoE供电	8个RJ45端口全部支持IEEE 802.3af/at标准PoE供电，自动检测识别符合标准的受电设备并为其供电，单口供电功率上限30W
智能优先供电	端口1至8具备PoE识别，受电设备功率超过IEEE 802.3af标准时，系统自动启动IEEE 802.3at标准并按优先机制为端口供电
千兆光纤上联	提供3个1000M SFP光纤模块扩展插槽，可无缝对接光纤骨干，支持用千兆光口组成链网和树形网
数据转发	支持VLAN隔离或共享千兆两种方式，MAC地址自动学习与老化，电口10/100M自适应、光口1000M
端口自适应	每端口支持MDI/MDIX自动翻转及自协商，网线正反接无需人工跳线
流量控制	支持IEEE 802.3x全双工流控与Backpressure半双工流控，配合存储转发减少高并发时的丢包
状态指示	每个端口配置1个LINK/ACT指示灯，另有PoE Status指示灯与整机电源指示灯，现场可判断端口与供电状态

工业PoE光纤交换机技术参数表

技术参数按产品资料原文整理如下，参数值是判断设备能否匹配现场条件（受电终端功率、链路长度、环境温度）的直接依据。

项目	参数/指标	说明/适用条件
供电端口	8个PoE供电RJ45端口	端口1至8全部支持IEEE 802.3af/at
单口供电功率	15.4W（IEEE 802.3af）/ 30W（IEEE 802.3at）	受电设备功率超过af标准时自动启动at标准
整机供电功率	≤150W	供电运行时整机功率上限
PoE连接标准	IEEE 802.3af / IEEE 802.3at	PoE类型为末端跨接法
PoE传电线芯	1/2+、3/6-线对	可选订4/5+、7/8-线对
PoE供电距离	≤200米	PoE电源传输距离
光纤接口	3个1000M SFP扩展插槽	支持链网、树形网组网
网络标准	IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3af/at	以太网交换与供电标准
网络信号距离	≤100米	双绞线以太网信号传输
以太网端口	8个10/100M自适应RJ45口	数据转发不丢包
转发方式	存储转发	MAC地址表容量1K
转发速率	10BASE-T：14880PPS/port	产品资料原文口径

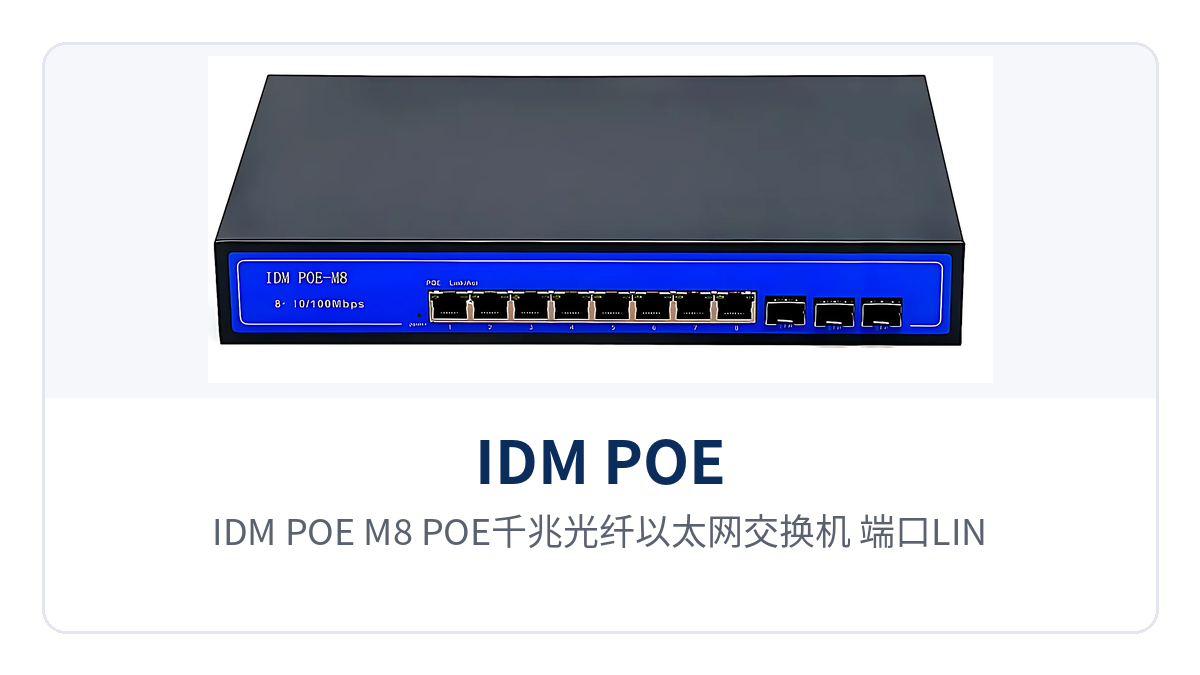

图2：IDM POE-M8 POE千兆光纤以太网交换机 端口LINK/ACT与PoE Status指示灯及SFP光口特写

项目	参数/指标	说明/适用条件
电源输入	AC 100-240V 50/60Hz	宽压交流输入
整机功率	供电运行时上限150W	产品资料原文口径
工作温度	-10℃ ~ 55℃	工业现场与机柜环境
外形尺寸	270mm×180mm×44mm（L×W×H）	整机重1.7kg

差异化价值：工业现场为什么选工业PoE光纤交换机？

三项差异化能力要落到工业现场的布线、供电与链路条件上才有意义，下表把卖点与对应项目收益逐条对应。作为工业以太网交换机厂家，瑞光极远（Raytrans）在产品展示中将这些能力与项目收益直接对应。

差异化点	对工业项目的价值
3千兆SFP：3个1000M SFP光纤模块扩展插槽	可组链网和树形网，无缝接入光纤骨干：前端点位既可按链网逐级串接，也可按树形网从中心光口分叉到各片区，不必为每台终端单独部署传输设备
8口PoE：8个RJ45端口全部支持IEEE 802.3af/at	单口30W，整机150W，智能优先供电：受电设备功率超过af标准时自动切换到at标准，单口供电能力覆盖红外与云台摄像机、无线AP等大功率终端
150W整机：整机PoE供电功率上限150W	支撑多台受电终端并发在线：8个口在同一供电预算内按需分配，减少前端箱体另配电源模块的需求
200米供电：PoE电源传输距离	PoE电源传输距离达200米，突破工业现场布线限制：前端点位不必就近取电，长距离网线供电可覆盖更远的杆件与箱体

典型应用场景

工业安防监控专网：PoE摄像机与光纤组网

工业厂区、矿区与园区的监控点位分散在道路、周界与塔架上，摄像机既需要取电，又要把高清码流回传。IDM POE-M8 部署在监控汇聚点，8个PoE口经网线向摄像机供电并回传视频流，3个SFP光口把多路视频汇聚上联至监控中心。整机150W供电预算可同时支撑多台红外或云台摄像机在线运行，前端不必为每台摄像机单独敷设电源线，是POE网络摄像头监控场景中前端接入的紧凑型选择。

工业无线覆盖与专网通信：PoE无线AP与链网扩展

工业无线覆盖与专网通信场景中，无线接入点、基站回传单元多安装在杆件、塔顶或车间高处，取电困难。IDM POE-M8 用一条网线完成AP供电与数据回传，3个千兆SFP光口可按链网逐级串联，把多楼层、多区域甚至沿管廊分布的无线节点纳入同一张光纤专网；VLAN隔离方式还能把不同业务或不同部门的流量分开，适用于POE WIFI覆盖与POE网络广播系统的统一承载。

工业物联网与分布式系统：传感器与终端PoE接入

工业物联网与分布式系统中，传感器、读卡器、分布式拼接屏控制盒等终端数量多、单点功率不大，但对供电稳定性要求高。IDM POE-M8 可自动检测识别符合IEEE 802.3af/at标准的受电设备并为其供电，非受电设备接入不会被误供电；设备工作温度覆盖-10℃~55℃，可直接安装在车间配电箱与户外机柜内。

8口POE交换机怎么选型？

8口POE交换机怎么选型，按供电标准、供电预算、上行光口与环境条件四项核对即可。先看供电标准，所有端口是否都支持IEEE 802.3af/at，只有全端口支持才能保证任意口都能带大功率终端；再看供电预算，单口功率上限与整机功率上限要同时覆盖受电终端数量与峰值需求，瑞光极远（Raytrans）IDM POE-M8 单口上限30W、整机上限150W；接着看上行方式，需要接入光纤专网时按SFP插槽数量与速率核对，3个1000M SFP插槽支持链网与树形网；最后核对运行环境，按工作温度、电源输入与安装空间逐项确认。作为专业的光纤收发器厂家，瑞光极远在POE网络摄像头监控、POE WIFI覆盖与POE网络广播系统等场景中积累了丰富的产品展示与选型经验，其光纤交换机与工业以太网交换机产品线可满足不同工业现场的组网需求。

工业监控PoE组网怎么规划？

工业监控PoE组网的关键是把供电与光路一次规划到位。点位侧以瑞光极远（Raytrans）IDM POE-M8 的8个PoE口接入前端摄像机或无线AP，供电与数据同缆传输；上行侧按点位分布选择组网方式，沿线状分布的路段、管廊、输送带用链网，把多台设备的SFP光口首尾相接，面状分布的厂区、园区用树形网，从中心机房的光口分叉到各片区节点。链路距离按实际光纤长度选配对应SFP光模块，PoE供电距离上限200米，用于覆盖点位到就近接入点的网线段落，超过这一距离或需要跨区域时改由光纤承担。在这一过程中，光纤收发器与光纤交换机承担了光信号转换与上联回传的关键角色，而选择具备工业级品质的工业以太网交换机厂家产品，则能确保POE网络摄像头监控与POE WIFI覆盖在恶劣环境下长期稳定运行。
