IDM-OXC光交叉设备

IDM-OXC光交叉连接设备是一种光路控制设备，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于在多个输入光口和输出光口之间实现任意无阻塞交叉、互联互通。作为专业光端机厂家，瑞光极远打造的IDM-OXC光交叉连接设备主要面向节点光纤智能调度、多维度在线监测、多路由业务保护以及光纤设备与网络测试等场景，把光路控制与光交叉连接集中在一台设备内，为光纤配线智能管理提供高效支撑。设备输入与输出各支持48芯容量，单次跳纤时间不超过3分钟，可部署于工业专网核心节点承担光层调度任务，同样适用于政府专网光纤通信方案、军队应急通信车方案等对光层调度要求严苛的场景，并可与网桥转换器、光纤在线监测系统协同组网，完善产品展示与整体解决方案能力。

核心参数速览：48芯无阻塞 · 跳纤≤3分钟 · 插入损耗≤1dB · 双电源热备 · 断电直通 · LC/UPC光接口

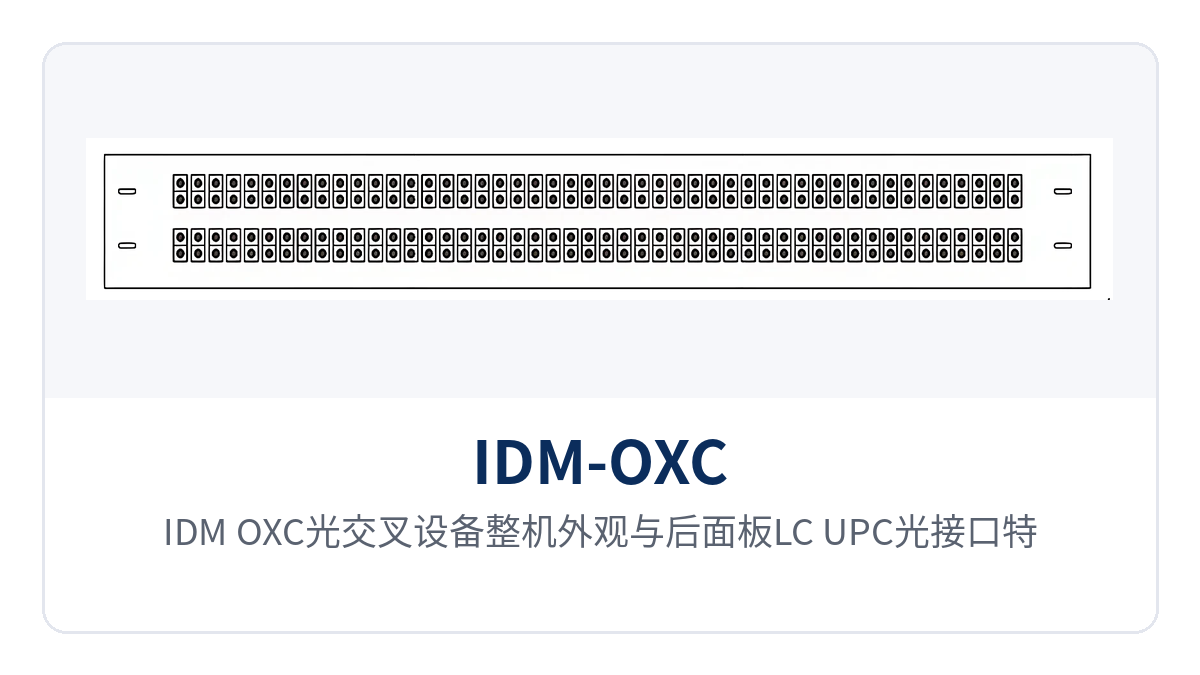

图1：IDM-OXC光交叉设备整机外观与后面板LC UPC光接口特写

IDM-OXC光交叉连接设备是什么？

IDM-OXC光交叉连接设备是部署在光缆节点机房的光层调度设备，核心作用是在多个输入光口和输出光口之间建立任意无阻塞的交叉连接，并按智能运维平台下发的配置完成光路切换。设备内置OTDR检测模块与收光功率检测模块，在完成光路调度的同时对光纤链路状态做在线监测，属于光交叉连接设备中集成度较高的产品形态。

光交叉连接指在光层直接建立输入光口到输出光口之间的通道关系，交叉关系由智能运维平台统一下发，运维人员不必到机房现场插拔尾纤。IDM-OXC光交叉连接设备具备光纤配线架（ODF）智能管理能力，可在运维平台上配置传输侧和用户侧光口的任意交叉，实现业务快速调度和恢复，交叉容量为输入、输出各48芯。作为瑞光极远（Raytrans）旗下的光端机厂家代表产品，该设备在光纤配线智能管理方面表现出色。

设备结构上，IDM-OXC光交叉连接设备采用19英寸6U机架式安装，光接口位于设备后面板区域，接口类型为LC/UPC连接器，管理接口为标准RJ45网络口，可直接接入机房既有运维网络。整机配置双电源热备份并支持无间断切换，交叉通道的插入损耗不超过1dB。

光交叉连接设备的核心参数有哪些？

IDM-OXC光交叉连接设备的参数以产品资料为准，关键指标覆盖交叉容量、光接口、插入损耗、跳纤时间、检测模块、管理接口与供电方式，具体如下表。

项目	参数/指标	说明/适用条件
设备形态	19英寸6U机架式	采用标准机架安装方式，可部署于通信机房
交叉容量	输入≥48芯，输出≥48芯	输入侧与输出侧光口均支持48芯规模，构成48芯无阻塞交叉
光接口类型	LC/UPC连接器	设备后面板光接口区，兼容常规LC/UPC尾纤与跳线
跳纤时间	≤3分钟	单次光路交叉跳接的操作时长指标
插入损耗	≤1dB	交叉通道引入的附加损耗
测试与检测模块	OTDR检测模块+收光功率检测模块	用于光纤链路在线监测与端口收光功率检测
管理接口	RJ45网络口	接入智能运维平台，实现交叉关系远程配置
供电方式	双电源热备份，无间断切换	单路电源故障时由另一路继续供电，即双电源热备
功耗与工作温度	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

光交叉连接设备能实现哪些功能？

IDM-OXC光交叉连接设备以一体化多功能设计，把交叉连接、交叉保护、在线监测与质量测试集成在同一台设备中，各功能项与作用如下表。

功能项	功能说明
光交叉连接	在多个输入光口与输出光口之间任意无阻塞交叉、互联互通，交叉关系由智能运维平台统一配置
光纤配线智能管理	取代人工ODF跳纤方式，在运维平台上配置传输侧与用户侧光口任意交叉，实现业务快速调度与恢复
设备交叉保护	用户侧可进行双备份或多备份保护，主用设备出现故障时自动切换至备用设备，业务快速恢复
光纤质量测试	支持定向点名测试与定期例行测试，检测光纤链路传输损耗、接头损耗与光纤链路事件点，并形成质量测试曲线
光纤路由智能规划	从光缆总长、中间节点数量、链路损耗、跳纤时长等维度推荐备选光纤路由通道与调度方案
断电保持	设备断电后交叉连接通道保持当前路由直通，实现断电直通，业务不中断
收光功率检测	支持端口收光功率检测，与OTDR检测模块配合完成光纤链路的在线监测
防缠绕跳纤	跳纤交叉过程中尾纤无缠绕绞线，降低现场跳纤的施工风险

光交叉连接设备与人工ODF跳纤有什么区别？

两者的区别集中在调度方式、操作时长、保护切换与运维手段几个维度：人工ODF跳纤依靠现场插拔，光路变更受机房到达时间和人员操作限制；IDM-OXC光交叉连接设备依靠智能运维平台远程配置，光路变更在平台上完成，运维手段也更完整。

比较维度	人工ODF跳纤	IDM-OXC光交叉连接设备
调度方式	运维人员到机房现场插拔尾纤	在智能运维平台配置输入侧与输出侧交叉关系
操作时长	受现场到达与人工操作影响	跳纤≤3分钟，单次交叉跳接时长可控
保护切换	需人工判断与手动倒换	用户侧双备份或多备份保护，主用故障时自动切换
光纤质量检测	依赖外部仪表到现场测试	内置OTDR在线监测，支持定向点名测试与定期例行测试
跳纤工艺	尾纤易缠绕绞线	具备防缠绕功能，跳纤过程中尾纤无缠绕绞线
断电影响	需人工恢复原跳线状态	具备断电保持能力，通道维持当前路由直通

差异化价值：48芯无阻塞、跳纤≤3分钟、双电源热备、断电直通

IDM-OXC光交叉连接设备的差异化价值集中在交叉容量、调度时长、供电可靠性与断电保持四个方面，逐项对应如下表。

差异化点	对专网用户的价值
48芯无阻塞：输入输出各48芯任意交叉	48芯无阻塞交叉，跳纤≤3分钟，专网光纤调度效率提升数十倍，光路变更无需等运维人员到达机房现场
跳纤≤3分钟：单次交叉跳接时长上限	光缆故障后的业务恢复以分钟计，多路由业务的倒换与回退在运维平台上即可完成
双电源热备：双电源热备份无间断切换	双电源热备份+断电保持，故障不断业务，适配无人值守站点，单路电源故障由另一路继续供电
断电直通：断电后保持当前路由直通	机房意外断电时交叉连接通道维持当前路由直通，业务不中断，恢复供电后交叉关系仍由平台管理

在光层监测方面，IDM-OXC光交叉连接设备插入损耗≤1dB，内置OTDR在线监测，光纤质量可量化可预警。端口收光功率检测与OTDR检测模块配合，可对光纤链路传输损耗、接头损耗与光纤链路事件点做定向点名测试和定期例行测试，形成质量测试曲线，光层在线监测的数据可在运维平台上对比与追溯。瑞光极远（Raytrans）作为专业的光端机厂家，其IDM-OXC光交叉连接设备已在政府专网光纤通信方案、军队应急通信车方案等场景中发挥重要作用，为光纤智能调度和多路由业务保护提供可靠的光层支撑。

专网光路调度场景怎么用 IDM-OXC 光交叉连接设备？

IDM-OXC光交叉连接设备面向专网光路调度场景设计，可在电力与能源专网、轨道交通通信以及军工与政府专网的核心节点承担光交叉连接的集中管控任务，作为光端机厂家瑞光极远（Raytrans）旗下的核心产品，为政府专网光纤通信方案提供关键的光层支撑。

电力与能源专网：变电站光路集中调度

电力与能源专网的变电站、开闭所与调度中心之间，保护、调度与监控业务沿光缆逐级汇聚，光路调整传统上依赖运维人员到机房手工跳纤。IDM-OXC光交叉连接设备把传输侧与用户侧光口纳入同一套光纤配线智能管理平台，运维人员在平台上配置交叉关系即可完成光纤智能调度，跳纤≤3分钟，交叉通道的插入损耗不超过1dB。对采用双电源、双路由的站点，设备可就用户侧光口做双备份或多备份保护，实现多路由业务保护，主用通道故障时自动切换，保障变电站与调度中心之间的业务连续性。

轨道交通通信：沿线光缆与站点光路运维

轨道交通通信沿线路敷设的光缆同时承载信号、视频与调度电话业务，站点分散、区间距离长，光层故障定位耗时长。IDM-OXC光交叉连接设备支持光纤在线监测，具备光纤质量定向点名测试与定期例行测试能力，可检测光纤链路传输损耗、接头损耗与光纤链路事件点并形成质量测试曲线，配合OTDR检测模块与端口收光功率检测功能，站段运维人员不必逐段到现场摸排。设备采用19英寸6U机架式安装，可部署在车站通信机械室或线路中心机房，通过RJ45网络口接入既有运维网络。

军工与政府专网：核心节点光路控制与多路由保护

军工与政府专网对光路控制的自主性和业务连续性要求严格，核心节点的光缆资源需要支持多路由业务保护。IDM-OXC光交叉连接设备的光纤路由智能规划功能可从光缆总长、中间节点数量、链路损耗、跳纤时长等维度推荐备选路由通道与调度方案，供运维人员决策参考，是军队应急通信车方案中光层调度的重要组成。设备具备断电保持能力，断电后交叉连接通道保持当前路由直通，业务不中断；双电源热备可在无人值守站点持续供电，跳纤过程采用防缠绕设计，尾纤无缠绕绞线，减少人工干预带来的光路风险。

光交叉连接设备怎么选型与部署？

选择光交叉连接设备先核对站点实际的光纤芯数需求，再确认保护方式、供电条件和运维接口，确保设备与现有机房条件匹配。瑞光极远（Raytrans）作为专业光端机厂家，可提供从产品展示到方案落地的全程技术支持。

• 容量：IDM-OXC光交叉连接设备的输入与输出容量均为48芯，光缆芯数较多的枢纽站点应预留扩容余量。
• 保护：承载重点业务的站点可为用户侧配置双备份或多备份保护，由设备在主用故障时智能切换至备用设备，满足多路由业务保护需求。
• 机房条件：设备采用19英寸6U机架式安装，供电为双电源热备份、无间断切换，管理接口为标准RJ45网络口，可直接接入现有运维网络。
• 光纤资源管理：需要远程光纤智能调度和光纤在线监测的站点，应确认运维平台可下发光交叉连接配置并读取收光功率与OTDR测试结果，以实现光纤配线智能管理。
• 参数确认：设备功耗与工作温度等参数此处资料库暂无相关信息，具体以厂家技术资料和商务确认为准。
