IDM_OPTIMUX_SKY宽带光纤复用模块

IDM_OPTIMUX_SKY宽带光纤复用模块是北京瑞光极远数码科技有限公司研制的一款宽带、窄带一体化光纤复用传输模块，光纤上的数据复用带宽达250M，把电话语音、以太网数据、RS422数据与音视频业务收进一对光纤传输。作为一款紧凑型光纤复用设备，该模块也常被集成到网桥转换器或光端机厂家的整体方案中，用于多业务产品展示与系统嵌入。宽带光纤复用模块可以定制为工业级标准，用户接口使用牢固的接插件，两个扩展接口可按项目定制多种业务，主要面向航空、航海、通信中继、安防等领域的设备集成与OEM嵌入需求。瑞光极远（Raytrans）依托该模块，可为政府专网光纤通信方案与军队应急通信车方案提供高可靠的光纤复用设备支撑。

核心参数速览：250M宽带窄带一体化复用 · 2路共享100M以太网 · 2路自动电话 · 2路RS422 · 86mm×71mm板卡 · +5V供电

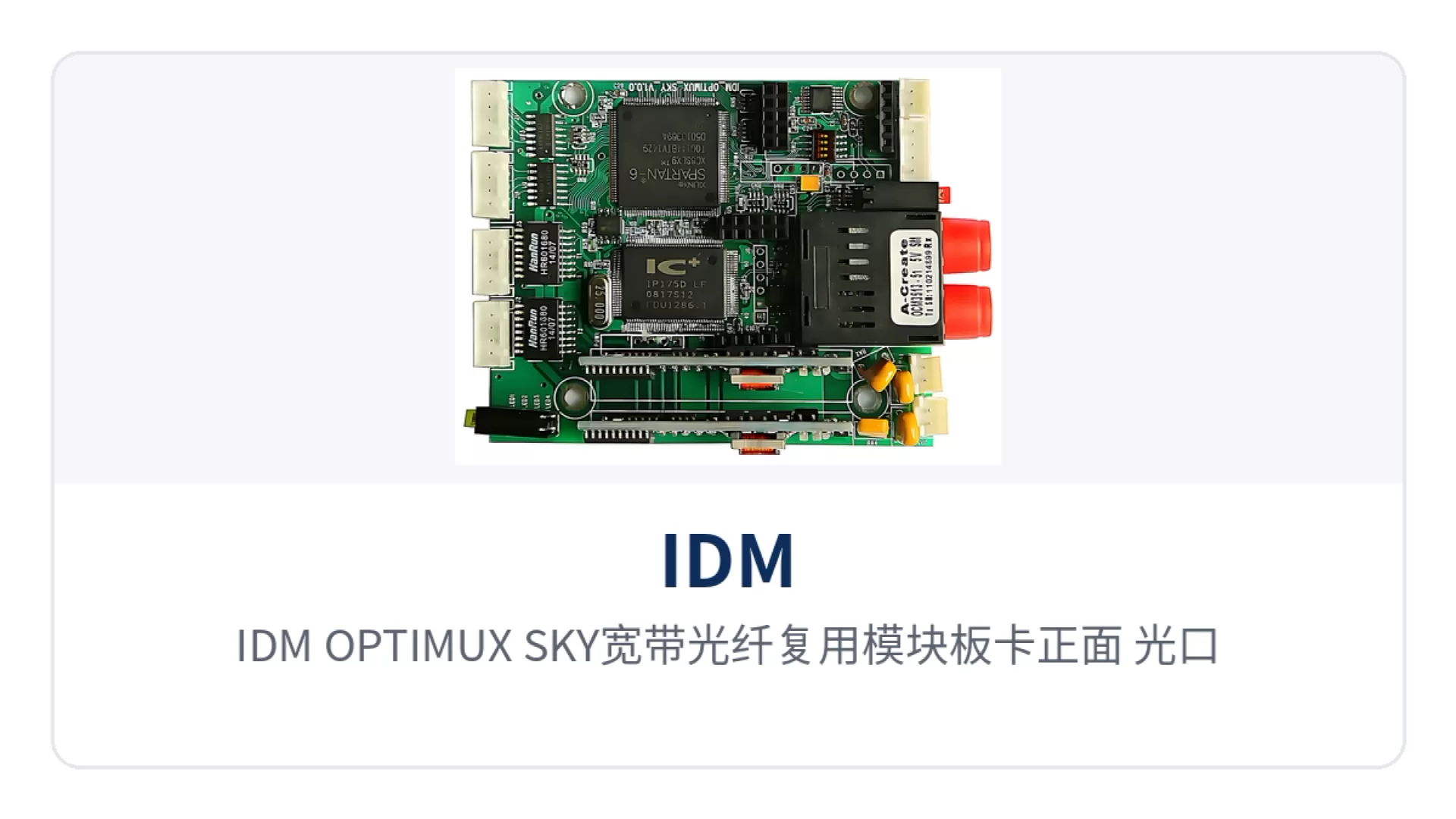

图1：IDM_OPTIMUX_SKY宽带光纤复用模块板卡正面 光口与牢固接插件特写

宽带光纤复用模块是什么设备，能接入哪些业务？

宽带光纤复用模块把常用业务接口集中在86mm×71mm的板卡上，接插件牢固，接入后只需一对光纤即可完成远端站点与中心之间的业务回传。基本款默认提供以下接口：

• 以太网：2路共享100M带宽的以太网接口，用于承载IP数据与视频。
• 电话：2路自动电话接口，可任意选配FXS接电话机、FXO接交换机、MAG接磁石电话，也可以接入二线音频。
• 数据：2路RS422接口，用于承载低速同步或异步数据。
• 高保真音频（选配）：可选配1路HiFi高保真立体声音频通道。

双扩展接口可以扩展出哪些业务？

两个扩展接口是按项目裁剪业务的位置，同一款宽带光纤复用模块可以按不同项目配出不同业务组合。可选的扩展方向包括：

• 双向模拟视频输入、输出接口，用于视频图像回传。
• 最多4路E1接口，用于承载E1电路业务，符合ITU-T G.703建议。
• 8路I/O输入、输出分量，用于采集开关量与输出控制信号。

其余扩展方向可以按项目提出，由厂商按需求定制。

功能与性能指标

宽带光纤复用模块的功能按传输、接口、结构与供电几条线索展开，下表逐项列出功能项与作用，便于按站点业务清单比对选型。

功能项	功能说明
宽带窄带一体化复用	光纤上的数据复用带宽达250M，电话、数据与音视频业务在同一对光纤上复用传输
共享100M以太网	基本款提供2路共享100M带宽的以太网接口，用于承载IP数据与视频
自动电话接口	基本款提供2路自动电话接口，可任意选配FXS接电话机、FXO接交换机、MAG接磁石电话，也可以接入二线音频
RS422数据接口	基本款提供2路RS422接口，用于承载低速同步或异步数据
HiFi高保真音频	可选配1路HiFi高保真立体声音频通道
扩展接口	提供两个扩展接口，可配置为双向模拟视频输入输出，或扩展成最多4路E1接口，或扩展成8路I/O输入输出分量
工业级定制	本模块可以定制为工业级标准，用户接口使用牢固的接插件
单纤或双纤	光纤可以配置为单纤或双纤，按项目光纤资源配置
板卡化嵌入	PCB板尺寸为86mm×71mm，与名片尺寸（90mm×54mm）相当，可以很方便地安装到用户的设备中
+5V供电	本电路板采用+5V供电，便于在用户设备内取电

下表按光纤、接口、结构与供电逐项列出宽带光纤复用模块的主要参数，未列项目以厂商技术资料为准。

项目	参数/指标	说明/适用条件
光纤复用带宽	250M	光纤上的数据复用带宽
光纤配置	单纤或双纤可选	由项目的光纤资源与光模块配置决定
以太网接口	2路共享100M带宽	基本款配置，用于IP数据与视频
电话接口	2路自动电话	可任意选配FXS接电话机、FXO接交换机、MAG接磁石电话，也可以接入二线音频
数据接口	2路RS422	基本款配置，用于低速同步或异步数据
高保真音频	1路HiFi高保真立体声（选配）	按项目需求选配
扩展接口	双向模拟视频输入输出 / 最多4路E1 / 8路I/O输入输出分量	两个扩展接口按需定制，业务组合以厂商技术资料为准
PCB板尺寸	86mm×71mm	与名片尺寸（90mm×54mm）相当，便于嵌入用户设备
供电	+5V	本电路板采用+5V供电，电流值以厂商技术资料为准
工作环境	可按工业级标准定制	用户接口使用牢固的接插件，适应振动环境
应用领域	航空、航海、通信中继、安防等	按行业需求定制扩展业务

差异化价值：250M光纤复用、86×71mm嵌入板、+5V供电、双扩展接口

宽带光纤复用模块的差异化集中在复用带宽、板卡尺寸、供电方式与扩展能力四点，下表把四项短标签与对应能力、对集成用户的价值并列，便于选型时逐项核对。

差异化点	对应能力	对集成用户的价值
250M光纤复用：单纤250M宽带窄带一体化复用	光纤上的数据复用带宽达250M，宽带与窄带业务在同一对光纤上复用	单纤250M宽带窄带一体化复用，2路100M以太网+2路电话+2路RS422的接口配置，使远端站点只需一对光纤即可同时回传宽带与窄带业务
86×71mm嵌入板：名片大小PCB仅86mm×71mm	PCB板尺寸为86mm×71mm，与名片尺寸（90mm×54mm）相当	名片大小PCB仅86mm×71mm，+5V供电，可嵌入用户设备，集成时不必改动整机结构即可加装光纤复用通道
+5V供电：本电路板采用+5V供电	本电路板采用+5V供电，用户接口使用牢固的接插件	+5V供电方便在机载、舰载与工业设备的低压供电母线取电，集成时不必额外配置电源转换模块
双扩展接口：两个扩展接口可按需定制	两个扩展接口可配置为双向模拟视频输入输出、最多4路E1或8路I/O输入输出分量	扩展口可配4路E1或8路I/O或双向模拟视频，接口按需定制，同一块板卡可按项目裁剪出不同业务组合

名片大小的嵌入板卡怎么装进用户设备？

宽带光纤复用模块按板卡级形态交付，目的在于让集成商把光纤复用通道直接加进自有设备，而不是外加一台整机。安装与取电的要点如下：

• 板卡尺寸：PCB板尺寸为86mm×71mm，与名片尺寸（90mm×54mm）相当，可以很方便地安装到用户的设备中。
• 供电：本电路板采用+5V供电，取电方式由用户设备的电源结构决定。
• 接口固定：用户接口使用牢固的接插件，便于在振动环境下可靠连接。
• 光纤配置：光纤可以配置为单纤或双纤，按项目的光纤资源和链路保护需求选择。
• 工业级定制：本模块可以定制为工业级标准，温宽与防护等要求可与厂商对接。

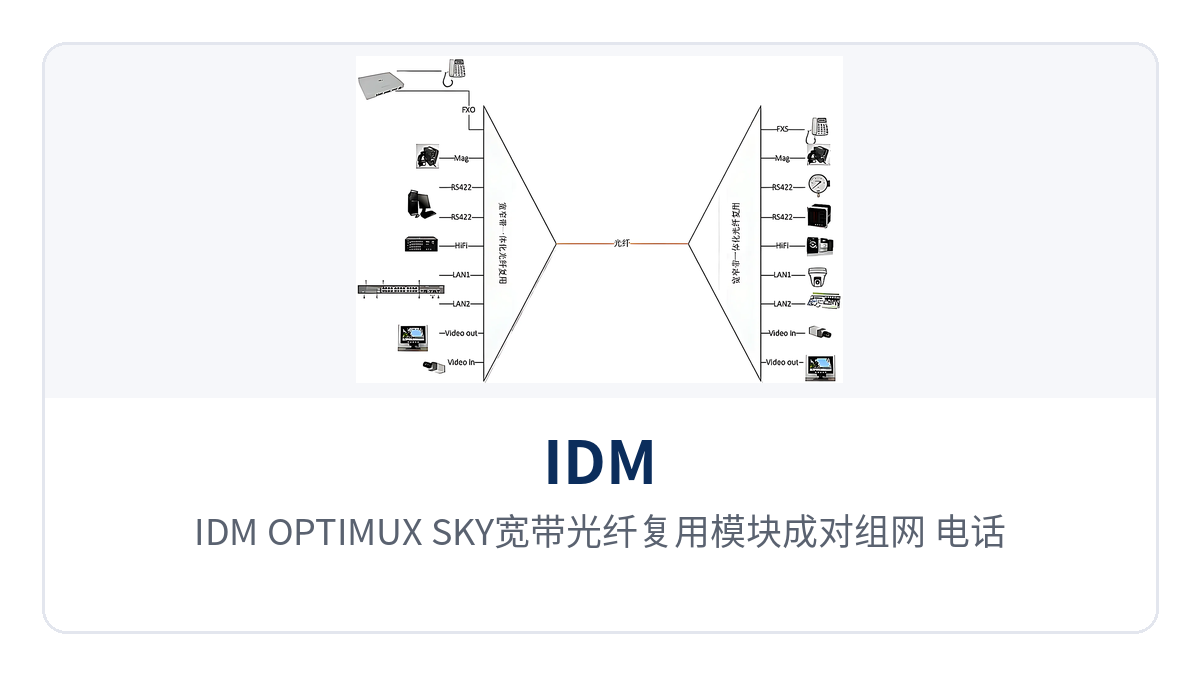

图2：IDM_OPTIMUX_SKY宽带光纤复用模块成对组网 电话以太网RS422业务经一对光纤回传示意

典型应用场景

宽带光纤复用模块的应用围绕两类现场展开：一类是设备本身缺一块光纤复用板卡，需要把250M复用通道嵌进已有整机；另一类是远端站点业务种类多、单独敷设多路电缆成本高。下面按行业说明接线与部署思路。

航空与航海设备集成

航空机载与舰载设备对板卡的体积、供电与连接可靠性要求高。宽带光纤复用模块的PCB板尺寸为86mm×71mm，与名片尺寸相当，采用+5V供电，用户接口使用牢固的接插件，可以直接嵌入机载或舰载通信设备的机箱内。一块板卡即可把机内的电话、以太网与RS422数据收进一对光纤，减少舱内线束数量；需要视频回传时，两个扩展接口可配置为双向模拟视频输入、输出接口。

无人值守通信中继

无人值守中继站通常无人现场维护，站点上只有电话、串口数据与少量IP业务。宽带光纤复用模块把2路电话、2路RS422与2路共享100M以太网集中到一块板卡，配上一对光纤即可完成中继站与中心的业务回传，站内不必为每种业务单独配备整机。光纤可以配置为单纤或双纤，单纤方案节省光纤资源，双纤方案便于构成冗余链路。

安防监控

安防监控点位分散，现场往往需要同时回传视频、对讲音频与控制信号。宽带光纤复用模块的扩展接口可以配置为双向模拟视频输入、输出接口，用于图像回传；2路电话接口可接入对讲或调度话机；2路RS422接口用于云台控制一类的串口数据；2路共享100M以太网接口承载IP摄像机数据。业务集中在86mm×71mm的板卡上，便于装入前端设备箱。

工业专网设备OEM制造

工业专网设备厂商需要为自有产品增加光纤复用能力时，可以直接把宽带光纤复用模块嵌入整机。模块支持工业级定制，用户接口使用牢固的接插件，接口与扩展业务可按项目裁剪，2路共享100M以太网、2路电话与2路RS422覆盖了专网设备常见的业务组合。设备厂商按自有产品结构完成取电与固定，即可以较低改动量补齐光纤复用通道。

结语

宽带光纤复用模块以名片大小的板卡承载250M光纤复用带宽，把2路共享100M以太网、2路电话与2路RS422收进一对光纤，并留出两个可按需定制的扩展接口，可配4路E1、8路I/O或双向模拟视频。对于航空机载舰载设备集成、无人值守通信中继、安防监控与工业专网设备OEM等需要把光纤复用能力嵌进自有设备的项目，IDM_OPTIMUX_SKY宽带光纤复用模块提供了板卡级、+5V供电、接口可定制的集成方式。
