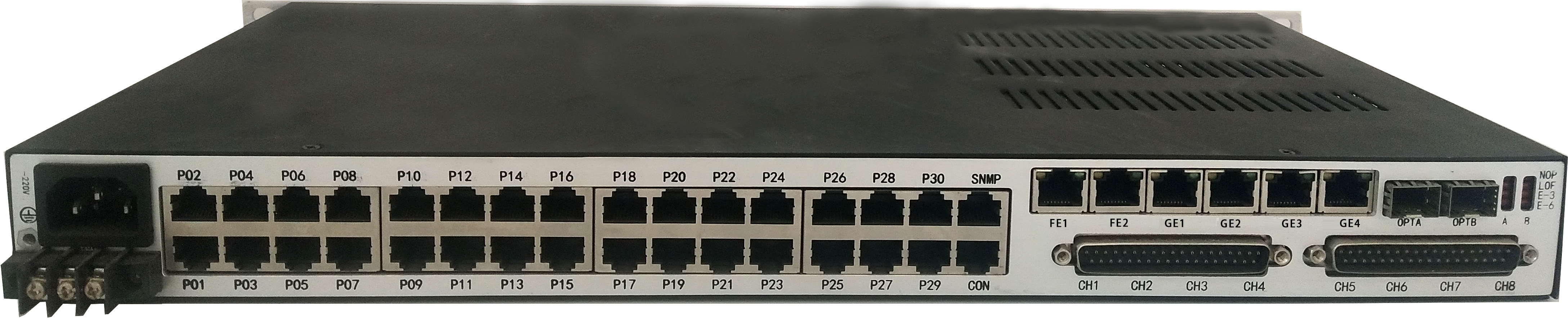

IDM OMP4000-8E1-24物理隔离千兆网光端机利用5G的光纤传输带宽（G.703标准），采用PCM30/31制式，可以提供双纤互备份，提供24路64K窄带用户接入+4E1+4路物理隔离线速千兆网，双2.5G光纤并行传输；同时，IDM OMP4000-8E1-24物理隔离千兆网光端机具有安装简易，能够适用各种应用环境的需求。
一、 概述
IDM OMP4000-8E1-24超宽带综合业务光纤复用设备利用5G的光纤传输带宽（G.703标准），采用PCM30/31制式，可以提供双纤互备份，提供24路64K窄带用户接入+4E1+4路物理隔离线速千兆网，双2.5G光纤并行传输；提供标准的SNMP网管接口。同时，该设备具有安装简易，能够适用各种应用环境的需求。
二、 产品特性
标准19英寸1U机箱架构，便于安装；
提供2个5G SFP光接口，可提供光口1+1保护；
最多提供24路64K窄带用户接入；
提供4个独立1000M以太网接口；
提供8组E1接口支持透传模式；
用户接口卡可提供FXO/FXS、2/4线EM、RS232/RS422/RS485、同向64K、磁石、高保真及X.50等业务；
提供标准的SNMP网管接口；
拥有完善的功能控制开关和告警指示功能。
三、 技术规格
光接口
接口类型 | SFP | 光纤模式 | 单模(可选多模) |
光纤速率 | 5Gbps | 波长 | 1310nm/1550nm |
发光功率 | -1~-3dBm | 接收机灵敏度 | 优于-24dBm |
E1****接口
码速率 | 2048Kbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/31 | 模式 | 透传 |
以太网
接口类型 | RJ45 | 传输速率 | 10M/100M/1000M |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO/FXS****接口
音频范围 | 300Hz~3400Hz | 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF |
压缩率 | ITU G.711中A律 | 环路电流 | 25mA/路 |
电源及功耗
供电方式 | DC-48V /AC 220V/双电源 | 整机功耗 | ≤100W |
环境条件
工作温度 | 0ºC～40ºC | 湿度 | ≤90%（无凝结状态） |

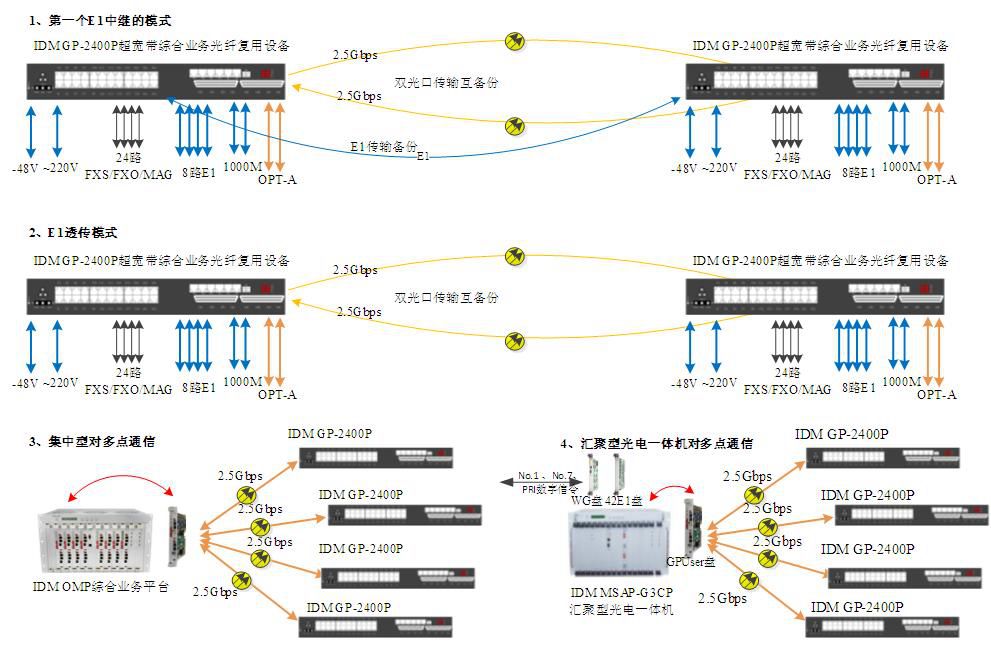

四、 应用示例
