综合业务光纤传输设备，IDM OMP8000，光纤线路1+1保护，千兆网电话数据接入，点对点光纤组网

IDM OMP8000综合业务光纤传输设备是北京瑞光极远数码科技有限公司推出的电信级光纤复用设备，可在一对2.5Gbps光纤线路上同时承载千兆以太网、电话与数据业务，支持光纤线路1+1保护，既能实现点对点光纤组网，也可与IDM MSAP_G3CP混合组网，适用于电力、交通等专网的多业务接入场景。

IDM OMP8000设备概述

IDM OMP8000综合业务光纤传输设备将千兆以太网、电话与数据业务复用进2.5G光通道，在对端解复用还原，用一对光纤即可完成宽带、语音与专线业务的透明互联。设备光接口采用SFP可插拔模块，光纤模式为单模（可选多模），光口速率2.5Gbps，波长覆盖1310/1490/1550nm，发光功率-1~-10dB，接收灵敏度优于-24dBm，可按实际光纤距离配置光模块。整机采用功能模块化设计，便于扩容与维护，前面板集中布置指示灯与SFP光口，如下图所示。

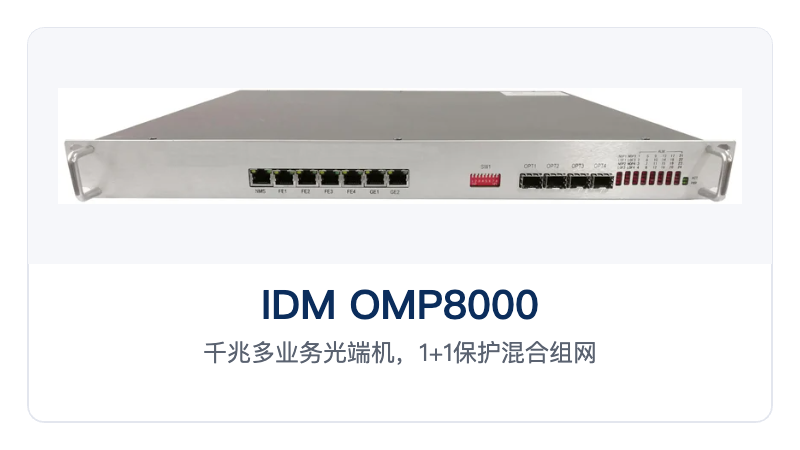

图1：IDM OMP8000综合业务光纤传输设备前面板（机箱指示灯与SFP光口布局）

作为客户端接入层设备，IDM OMP8000既能独立组成点对点网络，也可与IDM MSAP_G3CP混合组网，将分散站点的宽带、语音、数据业务统一接入上级网络，典型部署在数据通信网络边缘。

IDM OMP8000核心功能

IDM OMP8000在同一平台上完成千兆以太网、电话与数据业务的复用传输，并提供光纤线路1+1保护，核心功能如下表所示。

功能项	功能说明
光纤线路1+1保护	支持光纤线路1+1保护，主用线路异常时自动切换至备用线路，提升业务连续性
点对点组网应用	两端各部署一台设备，用一对光纤互连，同时传输千兆以太网、电话与数据业务
与IDM MSAP_G3CP混合组网应用	与IDM MSAP_G3CP混合组网，将分散站点业务汇聚接入上级网络，实现复杂接入组网
千兆以太网接入	速率10M/100M/1000M自适应，符合IEEE802.3，支持全/半双工与自适应
电话业务接入	音频300Hz~3400Hz，ITU G.711中A律压缩，环路电流25mA/路
数据业务接入	支持同向64K、EM2/4线、磁石、V.24与V.35等专线业务
网络管理	可配合网管系统远程监视与管理，具体配置以厂家资料为准

IDM OMP8000技术参数

IDM OMP8000技术参数按光接口、以太网接口、窄带业务接口与电源环境分类，各接口电气特性符合IEEE802.3、ITU-T G.703、ITU G.711、CCITT V.28、ITU-T V.35与ISO2593等标准。设备后面板集中布置业务接口与电源端子，如下图所示。

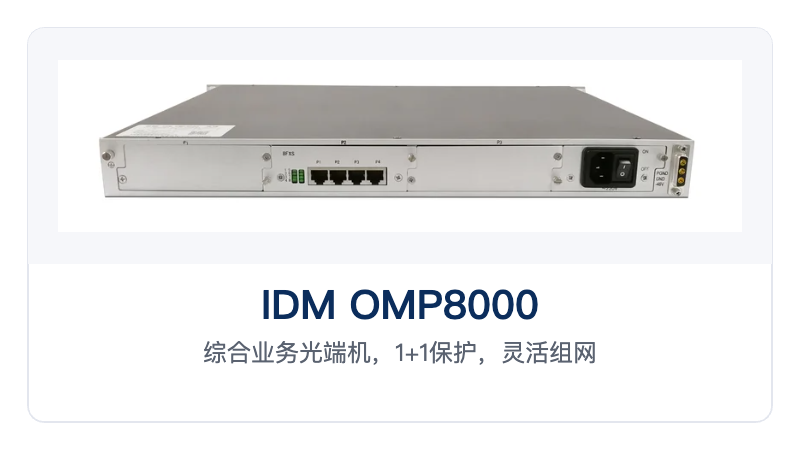

图2：IDM OMP8000综合业务光纤传输设备后面板（业务接口与电源端子布局）

光接口参数

项目	参数/指标	说明/适用条件
接口类型	SFP	可插拔光模块，便于按距离更换
光纤模式	单模（可选多模）	单模适用中长距离传输
光口速率	2.5Gbps	综合业务光通道速率
波长	1310/1490/1550nm	按光模块与光纤类型选配
发光功率	-1~-10dB	光模块典型发射指标
接收灵敏度	优于-24dBm	接收侧典型指标

以太网接口参数

项目	参数/指标	说明/适用条件
传输速率	10M/100M/1000M	自适应协商
标准协议	IEEE802.3	符合以太网标准
工作方式	全双工/半双工/自适应	与对端协商

窄带业务接口参数

接口	参数/指标	说明/适用条件
电话接口	音频300Hz~3400Hz，ITU G.711中A律	阻抗200Ω+560Ω//0.1μF，环路电流25mA/路
同向64K接口	G.703标准，码速率64Kbps	阻抗平衡120Ω
EM2/4线接口	音频300Hz~3400Hz，A律压缩	阻抗600Ω，回波损耗≥18dB
磁石接口	音频300Hz~3400Hz，A律压缩	阻抗600Ω，回波损耗≥18dB
V.24接口	异步≤9600bps、同步64Kbps	符合CCITT V.28
V.35接口	RJ-45接口，n×64Kbps（n=0～31）	符合ITU-T V.35，终端接口ISO2593

电源与工作环境

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	交流或直流可选
整机功耗	≤90W	满配置典型功耗
工作温度	-20℃~+50℃	设备工作环境范围
相对湿度	0~95%（无凝结）	无凝结水环境
产品尺寸	480mm×308mm×131mm	19英寸机架式

光纤线路1+1保护机制

光纤线路1+1保护指同一链路配置主用与备用两条光纤线路，主用线路故障时业务自动切换至备用线路，降低单纤中断风险。IDM OMP8000支持光纤线路1+1保护，配合2.5Gbps SFP光接口组成带保护的传输链路，对电力、交通等专网场景是提高可靠性的有效手段，具体倒换机制建议向厂家技术确认。

IDM OMP8000典型应用场景

点对点光纤组网应用

在两个站点各部署一台IDM OMP8000，用一对光纤互连即构成点对点光纤组网，两端可同时开通千兆以太网、电话与数据业务，适用于站点间需大带宽多业务直达的场合。业务在2.5G光通道上复用传输，单纤同时承载宽带、语音与专线，无需多台设备堆叠，组网清晰、维护简单。

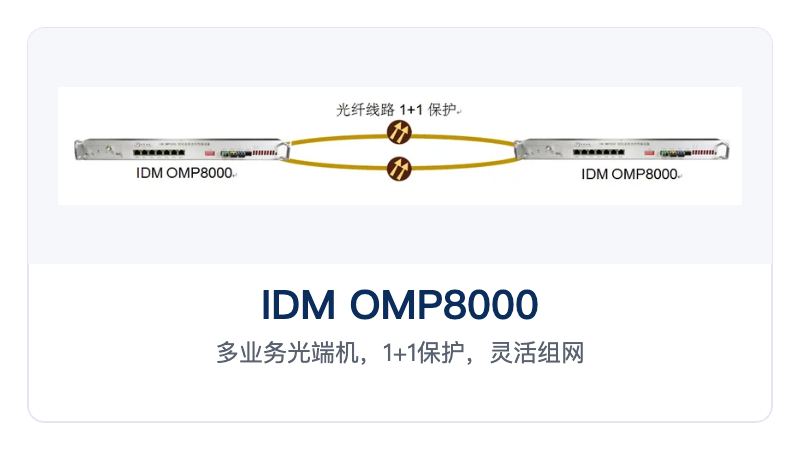

图3：IDM OMP8000点对点光纤组网应用示意图

与IDM MSAP_G3CP混合组网应用

IDM OMP8000与IDM MSAP_G3CP混合组网是另一种重要应用方式。混合组网时，IDM OMP8000部署在客户端接入侧，将分散站点的千兆以太网、电话与数据业务经光纤汇聚至IDM MSAP_G3CP侧，再统一接入骨干网络，适合站点数量多、业务种类复杂的电力交通专网光纤传输工程。

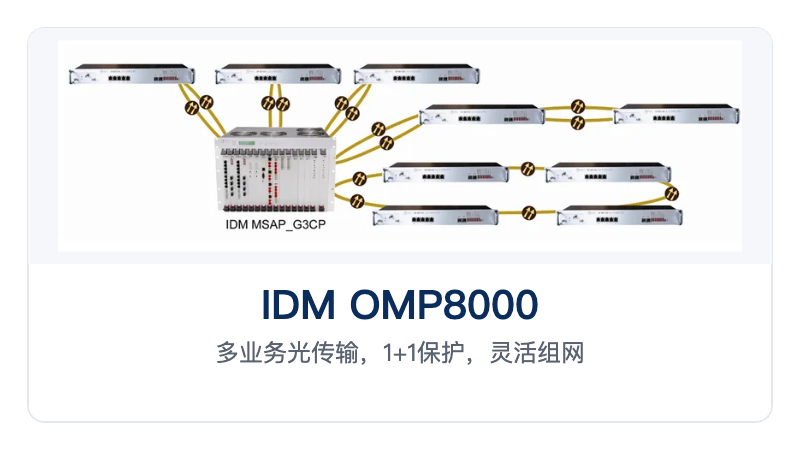

图4：IDM OMP8000与IDM MSAP_G3CP混合组网应用示意图

选型与配置建议

选用IDM OMP8000时，可按站点业务类型确定业务盘：宽带为主选千兆以太网盘，语音调度为主选电话盘，专线数据按V.24、V.35等接口选配。光模块按光纤距离与模式选择，单模SFP覆盖1310/1490/1550nm，长距离线路建议向厂家确认链路预算；供电方式AC220V或DC-48V按机房条件选择，多站点部署建议统一接入网管系统。差异化卖点资料库暂无相关信息，建议结合项目需求向厂家确认。
