IDM OMP4000 -10G超宽带综合业务光纤复用设备

IDM OMP4000-10G 超宽带综合业务光纤复用设备是北京瑞光极远数码科技有限公司研制的一款 10G光纤复用设备，用于在一根光纤上同时承载 E1、千兆以太网与电话语音三类业务。作为专业光端机厂家，瑞光极远在该产品展示中突出了多业务融合承载能力，可满足电话光端机、多业务光端机等场景需求。

IDM OMP4000-10G 的光接口采用 SFP 模块、光纤速率 10Gbps，E1 接口按 ITU-T G.703 透传，以太网 RJ45 接口速率 10M/100M/1000M 自适应，电话语音按 ITU G.711 A 律编码。该光端机通过光纤复用设备架构，将语音、数据与专线业务统一接入，适用于政府专网光纤通信方案和军队应急通信车方案。

设备采用标准 19 英寸 1U 机箱，支持 DC-48V 与 AC220V 双电源接入，适合电力与能源、轨道交通、军队与政府专网把分散站点的语音、数据与专线业务集中回传到中心机房。

核心参数速览：光纤速率 10Gbps · 光口 SFP（单模，可选多模，1310nm/1550nm）· E1 2048Kbps HDB3 透传（ITU-T G.703，PCM30/31，75Ω/120Ω）· 以太网 RJ45 10M/100M/1000M 自适应 · 电话语音 ITU G.711 A 律，环路电流 25mA/路 · 供电 DC-48V/AC220V 双电源 · 整机功耗 ≤100W

10G光纤复用设备是什么设备

10G光纤复用设备属于光端机产品线中的高速率机型，它把多类不同接口的业务装进同一根光纤传输通道，两端各放置一台，一端把 E1、以太网与电话语音信号复用到 10Gbps 光路上，另一端解复用还原，业务按接口标准原样送给既有的交换机、程控交换设备或保护装置。作为光纤复用设备的重要类别，10G光纤复用设备主要面向对带宽和业务隔离要求较高的专网场景。

IDM OMP4000-10G 的光口采用 SFP 可插拔模块，光纤速率 10Gbps，单模光纤（可选多模），波长 1310nm/1550nm，发光功率 -1~-3dBm，接收机灵敏度优于-24dBm，可按线路损耗预算选配对应距离等级的 SFP 光模块。

三类业务在 IDM OMP4000-10G 内部各占独立通道，互不改变对方的编码与帧结构。E1 业务按 2048Kbps 码速率、HDB3 码型以透传方式承载，不改变时隙内容；以太网业务按 10M/100M/1000M 自适应协商，符合 IEEE802.3。

电话语音走 PCM 话路，音频范围 300Hz~3400Hz，按 ITU G.711 A 律压缩，环路电流 25mA/路。三类业务共享 10Gbps 光路带宽，同时到达对端站点。这种多业务光端机设计思路，使一台设备即可完成以往多台单功能光端机的工作。

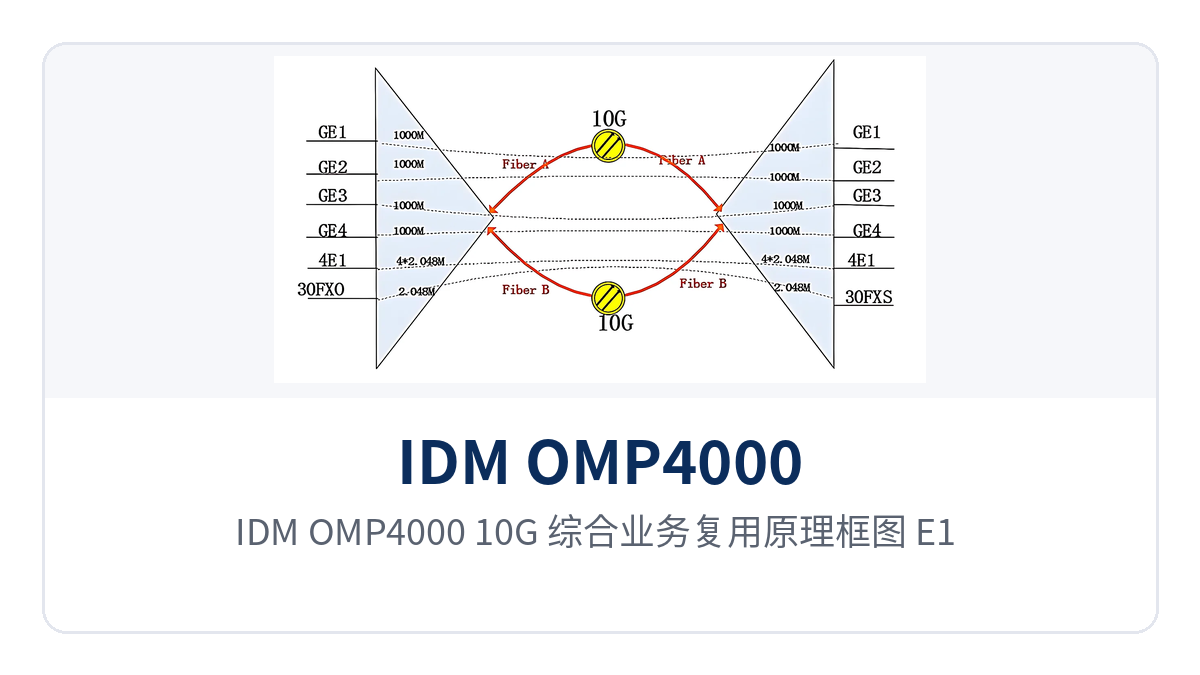

图1：IDM OMP4000-10G 综合业务复用原理框图，E1 以太网电话复用到光纤

一台设备能承载哪些业务

IDM OMP4000-10G 用一台设备同时提供光纤传输、E1 通道、千兆以太网与电话语音四类能力，替代过去分别布放的多台单功能传输设备。各功能项与对应的接口标准如下表：

功能项	功能说明
10Gbps 光纤传输	光接口为 SFP，光纤速率 10Gbps，单模（可选多模），波长 1310nm/1550nm，一根光纤同时承载 E1、以太网与电话语音三类业务
E1 通道透传	码速率 2048Kbps，码型 HDB3，符合 ITU-T G.703，阻抗 75Ω/120Ω 可选，帧结构 PCM30/31，透传模式不改变时隙内容
千兆以太网接入	提供 RJ45 电口，速率 10M/100M/1000M 自适应，符合 IEEE802.3，全双工/半双工自动协商
电话语音接入	音频范围 300Hz~3400Hz，三元复式阻抗 200Ω+560Ω//0.1μF，ITU G.711 A 律压缩，环路电流 25mA/路，需要语音业务时配置电话模块
双电源冗余供电	支持 DC-48V 与 AC220V 接入，两路电源可分别接入，单路电源故障不影响业务运行
告警与网管	机箱设功能控制开关与告警指示，可按需提供 SNMP 网管接口，便于远程监视设备运行状态

IDM OMP4000-10G 的端口数量按配置提供：产品资料标明以太网部分为 4 个物理隔离的 10/100/1000M 接口、E1 支持 4 组透传、加装电话模块后可提供 30 个电话接口。

设备同时提供 2 个 10Gbps SFP 光接口，可选用单纤或双纤传输，双光口配置下可提供光口 1+1 保护；具体端口数量、业务路数与隔离配置以厂家技术资料和商务确认为准。瑞光极远作为专业光端机厂家，可根据项目需求提供灵活的配置方案。

核心参数

IDM OMP4000-10G 的技术参数覆盖光接口、E1 接口、以太网接口、电话语音接口、电源功耗与环境条件六部分，关键指标如下表，数值以厂家产品资料与出厂检测为准：

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，便于按距离更换与备件
光纤模式	单模（可选多模）	按线路距离与纤芯条件选型
光纤速率	10Gbps	E1、以太网与电话语音业务共享
波长	1310nm/1550nm	双波长可选
发光功率	-1~-3dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	可据此核算链路损耗预算
E1 码速率	2048Kbps	码型 HDB3
E1 标准协议	支持 ITU-T G.703	标准 E1 接口规范
E1 阻抗	75Ω/120Ω	按对接设备接口选择
E1 帧结构	PCM30/31	一次群帧结构
E1 模式	透传	业务原样传输，不改变时隙内容
以太网接口类型	RJ45	提供物理隔离千兆电口，具体端口数量以配置为准
以太网传输速率	10M/100M/1000M	符合 IEEE802.3，全双工/半双工自适应
电话语音音频范围	300Hz~3400Hz	电话话路带宽
电话语音阻抗	三元复式阻抗 200Ω+560Ω//0.1μF	电话用户线接口标准
电话语音压缩率	ITU G.711 A 律	64Kbps PCM 编码
电话语音环路电流	25mA/路	每路话路的馈电能力
供电方式	DC-48V / AC220V / 双电源	双电源接入提升供电可靠性
整机功耗	≤100W	含业务盘与光模块的整机值
工作温度	0℃～40℃	机房与带温控机柜环境
湿度	≤90%（无凝结状态）	相对湿度上限

设备形态与接口布局

IDM OMP4000-10G 采用标准 19 英寸 1U 机箱架构，前面板集中布置业务接口与运行指示灯，后面板布置 SFP 光口与电源端子，安装与维护都在机柜正面完成，适合站点数量多、维护半径大的专网项目。在政府专网光纤通信方案与军队应急通信车方案中，这种紧凑型多业务光端机形态便于快速部署与现场维护。

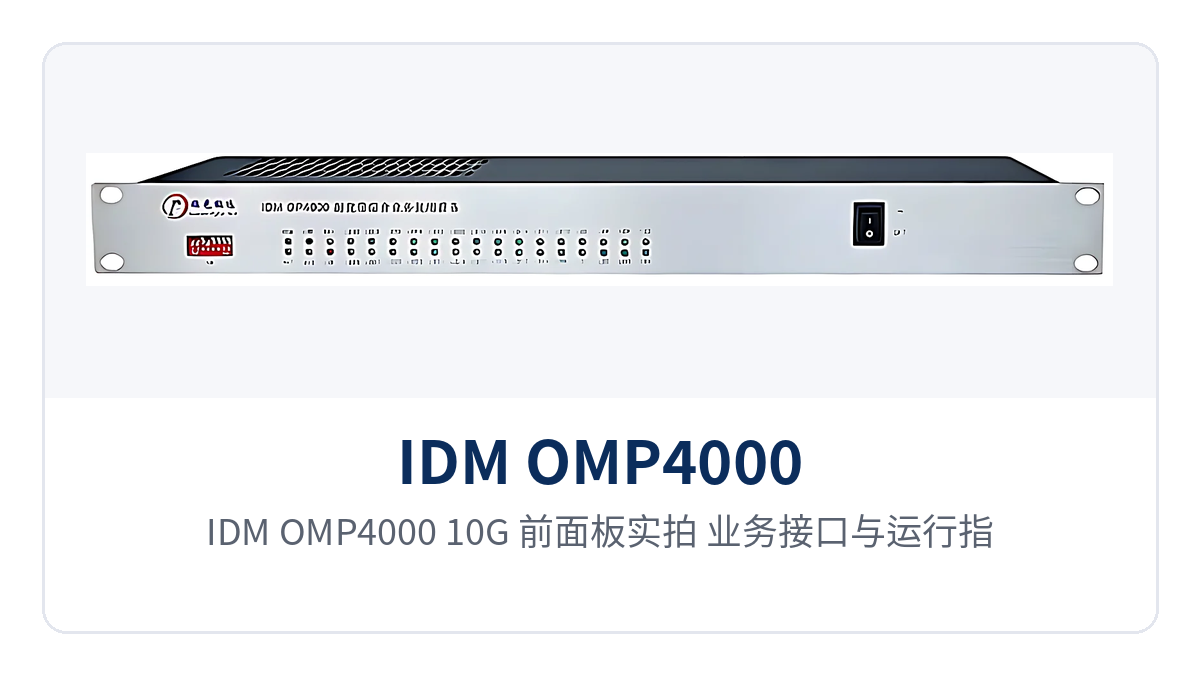

图2：IDM OMP4000-10G 前面板实拍，业务接口与运行指示灯布局

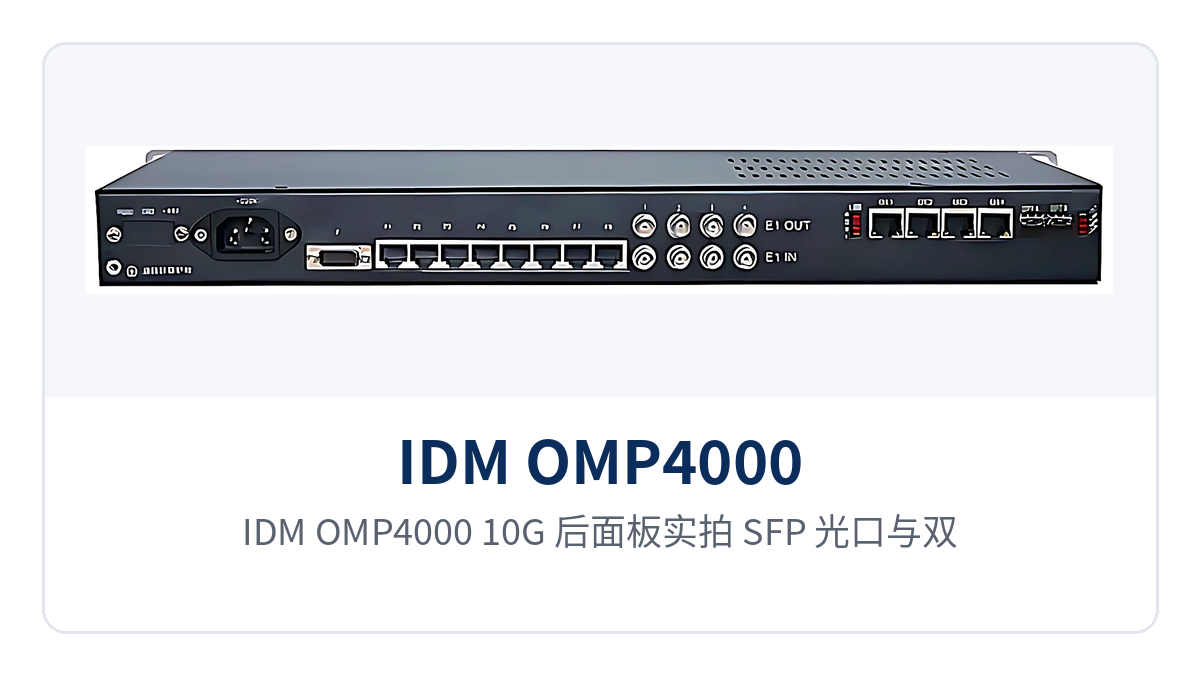

图3：IDM OMP4000-10G 后面板实拍，SFP 光口与双电源端子布局

光纤复用设备双电源怎么接

双电源接入的要点是把两路相互独立的电源分别送到设备的两个电源输入端，让任一路失电时业务仍不中断。IDM OMP4000-10G 支持 DC-48V、AC220V 与双电源三种供电方式，通信机房常用的 -48V 直流与 220V 交流市电可以各占一路，整机功耗 ≤100W。

接线时先核对机房电源制式与设备标注是否一致，再检查接地与端子压接是否牢固，随后上电观察电源与告警指示灯，确认收光正常后再逐条业务验证。瑞光极远在电话光端机与多业务光端机的产品展示中，均提供详细的供电接线说明与技术支持，方便工程人员快速完成开通调试。

典型应用场景

IDM OMP4000-10G 的部署方式以点对点为主：两端各放一台设备，用一根光纤互连，站点侧的 E1、以太网与电话业务在中心机房还原后接入既有传输与交换设备，站点扩容时只需增加业务板卡，不必重新敷设光缆。作为一款面向专网市场的 10G光纤复用设备，其产品展示的核心优势正在于这种一纤多业务的承载能力。

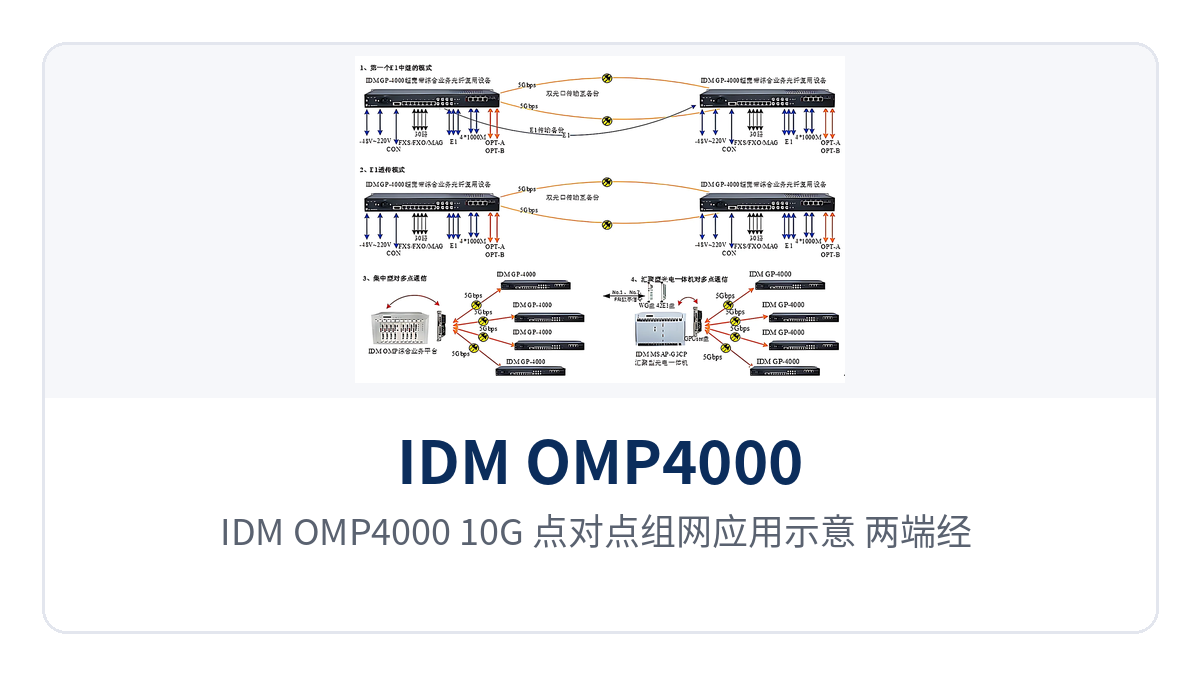

图4：IDM OMP4000-10G 点对点组网应用示意，两端经 10G 光纤互连

电力与能源专网：双10G光口互备份，一纤承载不中断

电力变电站、调度站与能源场站之间通常需要同时传送调度电话、自动化 E1 专线与站内以太网数据。IDM OMP4000-10G 在每座站点放置一台，用一根 10Gbps 单模光纤把站间调度音频、E1 通道与数据业务合路传输，替代过去多台设备叠加与多路线路租用的做法。这款多业务光端机将电话、E1 与以太网业务整合到同一平台，减少了机房内设备堆叠的数量。

设备的电话语音接口符合 ITU G.711 A 律、环路电流 25mA/路，可直接对接调度话路设备；E1 接口按 2048Kbps、HDB3、PCM30/31 透传，对端调度交换机与继电保护装置无需调整配置。双10G SFP光口互备份配置下，一路光口链路故障时业务倒换到另一路，主干链路关键电路不中断。

轨道交通专网：4组E1与4路千兆隔离，多业务综合复用

轨道交通车站、车辆段与线路区间之间需要传送行车电话、信号 E1 通道、监控与办公数据。IDM OMP4000-10G 提供 4 组 E1 接口与 4 个物理隔离的 10/100/1000M 以太网接口，物理隔离意味着各路以太网业务互不影响，某一路出现广播风暴或异常流量时不会波及其余通道。

以太网接口符合 IEEE802.3、速率 10M/100M/1000M 自适应，可直接对接站内交换机；E1 接口透传信号系统与专用通信网的既有通道，车站侧不需要更换既有设备即可完成业务接入。

军队与政府专网：双电源供电与10G主干，无人值守站点可靠承载

军队、政府与政法系统的远端站所常处于无人值守状态，供电与现场维护条件有限。IDM OMP4000-10G 支持 DC-48V 与 AC220V 双电源接入，单路电源故障时由另一路继续供电，整机功耗 ≤100W，按 1U 机箱部署在带温控的机柜内即可。在军队应急通信车方案中，该设备可快速搭建临时通信链路；在政府专网光纤通信方案中，则可作为骨干节点的光纤复用设备长期稳定运行。

设备工作温度 0℃～40℃、湿度 ≤90%（无凝结状态），提供功能控制开关与告警指示，并可按需提供 SNMP 网管接口，便于在中心机房远程监视远端站点的运行状态，减少现场巡检频次。

差异化价值：双10G光口、E1透传、双电源与30路电话

IDM OMP4000-10G 的差异化集中在五点：双10G SFP光口互备份、4组E1透传、双电源供电、30路电话接入与千兆以太网自适应。五点能力与专网客户的实际价值对应如下表：

差异化点	具体能力	对专网客户的价值
双10G光口：双10G SFP光口互备份	提供 2 个 10Gbps SFP 光接口，可选用单纤或双纤传输，双光口配置下提供光口 1+1 保护	一路光口链路故障时业务倒换到另一路，主干链路关键电路不中断，保障专网主干可靠
E1透传：4组E1透传	提供 4 组 E1 接口，码速率 2048Kbps、码型 HDB3、支持 ITU-T G.703，帧结构 PCM30/31，采用透传模式	兼容电力 PCM30/31 现网业务，对端继电保护与调度交换机无需改动配置
双电源：双电源供电	支持 DC-48V 与 AC220V 双路接入，整机功耗 ≤100W	单路电源故障不影响业务运行，适配无人值守机房与 -48V 通信电源环境
30路电话：30 路电话接口	加装电话模块后提供 30 个电话接口，音频 300Hz~3400Hz，ITU G.711 A 律，环路电流 25mA/路	一机承载 30 路调度语音，省去单独布放语音光端机与配线的工作量

10G光纤复用设备怎么选：三条核对项

10G光纤复用设备怎么选，按业务路数、光纤线路条件、供电与环境三条逐项核对即可闭环。

• 业务类型与路数：确认需要几组 E1 通道、多少路电话语音与几路以太网，并与 IDM OMP4000-10G 的实际配置逐项比对，路数不匹配时向光端机厂家确认同系列其他配置型号。

• 光纤线路条件：确认单模还是多模、波长取 1310nm 还是 1550nm、线路损耗预算多少，结合发光功率 -1~-3dBm 与接收机灵敏度优于-24dBm 核算后确定 SFP 光模块的距离等级。

• 供电与环境：DC-48V、AC220V 或双电源需与站点电源配套，环境温度 0℃～40℃、湿度不超过 90%（无凝结状态），建议部署在标准机房或带温控机柜内。

设备上电后先确认光口指示灯收光正常，再逐条验证 E1、以太网与电话业务，可缩短联调时间。

结语

IDM OMP4000-10G 作为一款 10G光纤复用设备，用一根光纤同时承载 E1、千兆以太网与电话语音业务，E1 接口按 ITU-T G.703 透传、以太网接口支持 10M/100M/1000M 自适应、电话语音按 ITU G.711 A 律编码。作为瑞光极远旗下的多业务光端机产品，该设备在电话光端机与光纤复用设备的基础上实现了更高集成度。

配合 DC-48V/AC220V 双电源与 ≤100W 整机功耗，IDM OMP4000-10G 适合电力与能源、轨道交通、军队与政府专网以及无人值守站点的大容量综合业务接入。

选型时先核对业务路数与板卡配置，再核算链路损耗预算、确认站点供电与环境条件，并向光端机厂家确认最终配置与报价。如需完整组网方案，请联系北京瑞光极远数码科技有限公司（www.rdtcom.com，tel:010-51668966）。
