IDM OMP3500 综合业务光纤传输设备

IDM OMP3500 4路2.5G光口综合接入平台是北京瑞光极远数码科技有限公司研制的综合业务光纤传输设备，作为专业光端机厂家瑞光极远的产品展示之一，该设备用于在专网接入点用一对2.5G光纤同时承载最多16路E1透传、最多30路窄带PCM电话与6组物理隔离以太网。该4路2.5G光口综合接入平台提供4路SFP 2.5G光传输接口，可组建点对点、链网、环网或1+1保护网络，专网链路故障自愈，传输距离支持20KM、40KM、80KM；一台19英寸1U标准设备即可替代多台单业务设备叠加，减少机房空间占用与设备间连线，是电力、轨道交通工业专网与军队、政府安全专网接入点的常见选择。作为一款典型的多业务光端机，它同时具备电话光端机、视频光端机与千兆网光端机的综合接入能力，广泛适用于政府专网光纤通信方案与军队应急通信车方案等场景。

核心参数速览：4×2.5G光口 · 16路E1透传 · 30路窄带PCM · 物理隔离以太网（2组千兆+4组百兆） · 20/40/80KM传输 · 双电源宽温 · 3槽位带电热插拔

图1：IDM OMP3500综合业务光纤传输设备整机外观与3个业务槽位

4路2.5G光口综合接入平台是什么设备？

4路2.5G光口综合接入平台是把E1、以太网与窄带PCM三类业务复用到一对2.5G光纤上传输的综合复用设备，型号IDM OMP3500以PDH、以太网与PCM技术为核心，技术性能符合ITU-T G.703、IEEE 802.3等标准建议。2.5G光带宽同时承载2组千兆以太网、4组百兆以太网、最多16组透传E1与最多30路窄带PCM业务；E1以透传方式原样传输，窄带PCM业务经E1与全部用户接口做时隙无阻塞交叉后接入。作为一款典型的多业务光端机，该平台在一台设备上融合了电话光端机、视频光端机与千兆网光端机的核心能力，可满足政府专网光纤通信方案与军队应急通信车方案中对多业务综合接入的严苛要求。

一台设备同时提供语音、专线数据与以太网接口，接入点无需按业务类型分别配置多台单业务设备，部署结构与备件种类同步简化。IDM OMP3500采用19英寸1U标准机箱、模块化设计、3个业务槽位，板卡支持带电热插拔，采用大规模ASIC芯片设计、集成度高；支持多种时钟模式，可适配不同应用环境的时钟需求。瑞光极远作为专业的光端机厂家，在该平台的产品展示中充分体现了多业务光端机在集成度与可靠性上的优势。

IDM OMP3500可同时提供DC-48V直流与AC220V交流供电，接入机房或无人值守站点既有的供电系统即可运行；工作温度-20℃+50℃、相对湿度095%（无凝结），适合无空调机房的长期运行条件。

知识块：一纤多业务如何在一对2.5G光纤上实现

一纤多业务指2.5G光带宽被划分为承载不同业务的多个通道，通道之间互不干扰地独立传输。IDM OMP3500在2.5Gbps光纤上同时承载2组物理隔离的线速千兆以太网、4组物理隔离的线速100M以太网、最多16组透传E1与最多30路窄带PCM；E1以透传方式原样传输，窄带PCM业务经E1与全部用户接口做时隙无阻塞交叉。IDM OMP3500提供4路SFP 2.5G光口，可组建点对点、链网、环网或1+1保护网络，并提供2组2.5G光纤互备份，一根光纤故障时业务切换至另一根光口。

图2：IDM OMP3500光纤复用原理框图，2.5G光路与各业务通道划分

一对2.5G光纤能带多少路业务？核心功能一览

IDM OMP3500的功能按光传输、TDM接入、以太网接入、网管与保护四类划分，逐项说明见下表。

功能项	功能说明
2.5G光纤传输	提供4路SFP 2.5G光传输接口，单模（可选多模），传输距离20KM/40KM/80KM可选，可组建点对点、链网、环网或1+1保护网络
E1透传	提供最多16组透传E1，物理接口为CC3-16或CC3-8，符合ITU-T G.703，码型HDB3
物理隔离以太网	2组物理隔离的线速千兆以太网+4组物理隔离的线速100M以太网，各端口组数据面隔离、互不抢占带宽
窄带PCM接入	提供最多30路窄带PCM业务，支持FXS/FXO、磁石、2/4线EM、RS232/RS422/RS485、GSM/CDMA及USER通用接口卡
时隙无阻塞交叉	E1与所有用户接口之间时隙无阻塞交叉连接，支持多种时钟模式
双光纤互备份	提供2组2.5G光纤互备份，可配制成光纤与第1组E1上的PCM业务互备份
SNMP网管	支持SNMP以太网网管，可纳入既有网管系统统一管理
模块化扩展	19英寸1U标准机箱、3个业务槽位，板卡支持带电热插拔；支持视频监控、视频会议板卡
双电源供电	支持DC-48V、AC220V双电源供电，整机功耗≤40W

其中，4路2.5G光口中可指定2组互为备份，用于光路层保护；PCM业务还可配制成光纤与第1组E1上的PCM业务互备份，业务可靠性再升一层。双电源与板卡带电热插拔让供电与业务盘都能按需维护，减少站点停机时间。瑞光极远提供的这款多业务光端机在功能展示中兼顾了电话光端机与千兆网光端机的双重角色，适合纳入政府专网光纤通信方案及军队应急通信车方案。

2组千兆与4组百兆物理隔离以太网怎么做到业务互不干扰？

物理隔离的线速以太网指各以太网端口组在数据面完全隔离、互不共享带宽，每个端口组按接口线速独立转发。IDM OMP3500提供2组千兆+4组百兆共6组物理隔离以太网，标准协议支持IEEE 802.3，工作方式支持全/半双工自适应；其中一张网络出现流量突发，不会挤占其他网络的带宽，业务间安全互不干扰。这一设计使该多业务光端机同时具备千兆网光端机的高带宽承载能力与物理隔离的安全特性。

隔离在硬件通道层面完成，不依赖交换机的VLAN配置，适合同时承载办公网、视频监控网、生产调度网等多个相互独立安全域的接入点。部署时按安全等级把业务分到不同端口组：视频监控占一组口、办公网占另一组口、调度数据与生产数据各用一组口，各网之间物理隔离、互不可见，也便于单独对某一组端口做检修而不影响其他业务。在政府专网光纤通信方案中，这种隔离能力尤为关键；而在军队应急通信车方案中，视频光端机与千兆网光端机的业务也可通过物理隔离端口组实现互不干扰的并行传输。

16路E1透传与30路PCM怎么接入同一台设备？

E1侧按原样透传处理，PCM侧按时隙无阻塞交叉接入，两类业务各占2.5G光带宽中的独立通道。IDM OMP3500提供最多16组透传E1，物理接口为CC3-16或CC3-8，码速率2.048Mbps、码型HDB3，符合ITU-T G.703，阻抗75Ω/120Ω可选，帧结构PCM30/31；E1与所有用户接口之间做时隙无阻塞交叉连接，便于与既有程控交换、调度总机对接。

窄带PCM是IDM OMP3500面向电话与低速数据接入的部分，提供语音、数据、图像等多种用户接口，接口卡按每卡容量配置，见下表。

接口卡类型	每卡容量	典型用途
FXS/FXO卡	每卡10路或8路	模拟电话用户线、中继线接入
磁石卡	每卡10路或8路	磁石电话，多用于矿山、野战应急场合
2/4线EM卡	每卡4路	交换机E&M中继
RS232/RS422/RS485卡	每卡8路	串口数据、远动与监控数据
GSM/CDMA卡	每卡2路	无线中继或应急通道
USER通用接口卡	可混装4块PCM业务模块，每模块最多2路	灵活组合多种窄带业务

IDM OMP3500的3个业务槽位可混插上述各类接口卡及视频监控、视频会议板卡；最多30路窄带PCM的容量与接口卡组合方式随站点业务清单确定，具体配置以商务确认结果为准。业务板卡支持带电热插拔，扩容或更换业务盘不影响整机其他业务运行。瑞光极远作为光端机厂家，在产品展示中可依据用户需求灵活配置电话光端机、视频光端机等不同业务板卡组合，为政府专网光纤通信方案和军队应急通信车方案提供定制化的多业务光端机接入平台。

4路2.5G光口怎么组环网与1+1保护，传输距离怎么配置？

传输距离由光模块选型决定。作为专业的光端机厂家，瑞光极远推出的IDM OMP3500支持20KM、40KM、80KM三档单模SFP光模块（可选多模），光速率2.5Gbps、波长1310/1490/1550nm，发光功率-1~-10dB，接收机灵敏度优于-24dBm；40KM及以上应用需结合光功率预算选择SFP模块，并在验收时用光功率计实测校核链路。该产品作为一款多业务光端机，在传输距离配置上充分考虑了不同场景下的产品展示需求。

保护方式分两层：4路2.5G光口可组建环网或1+1保护网络，一根光纤故障时业务自动切换至保护通道，专网链路故障自愈；在此基础上还可把PCM业务配置成光纤与第1组E1上的PCM业务互备份，形成光路层与业务层的双重保护。这一光端机产品在政府专网光纤通信方案中表现尤为突出。

组网形态上，IDM OMP3500可组建点对点、链网、环网或1+1保护网络。点对点在链路两端各部署一台设备，经一对2.5G光纤直连；链网把沿线站点逐级串接，适合公路、铁路等带状分布的场景；集中型点对多点模式下，一个集中性IDM-OMP设备能够下挂9个IDM OMP3500设备，简化中心机房配置及管理。

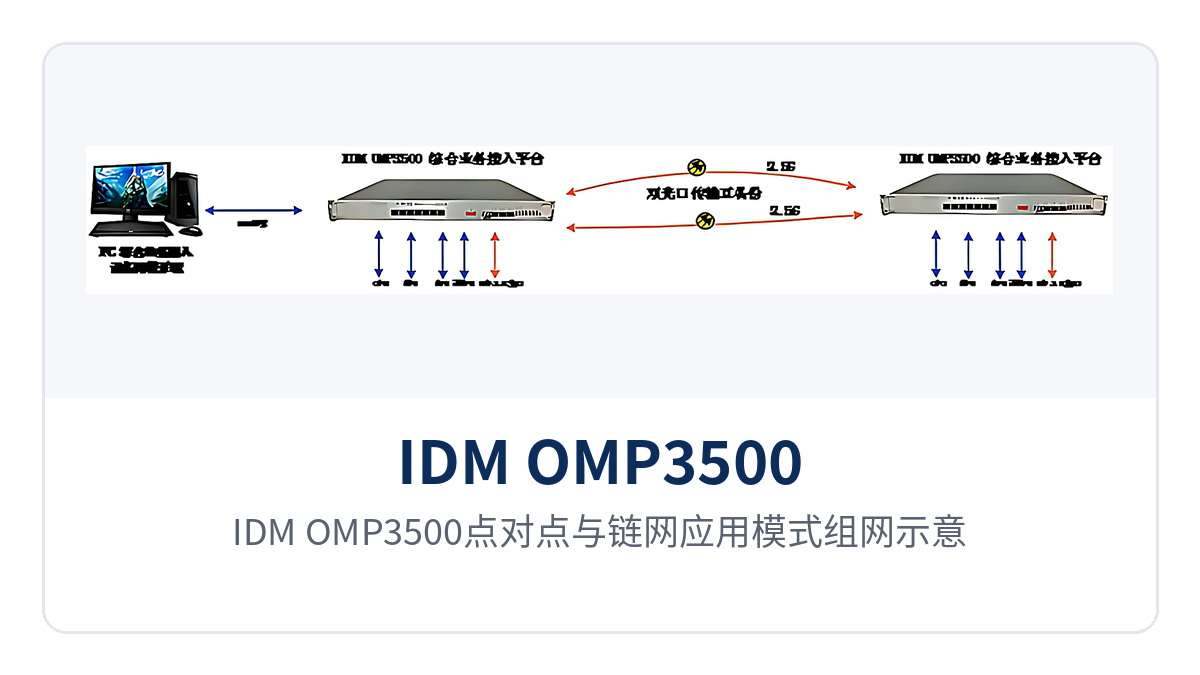

图3：IDM OMP3500点对点与链网应用模式组网示意

中心机房还可把远端业务收拢到既有传输平面：E1业务汇聚到E1接入盘落地，电话业务汇聚到交换盘，通过数字中继以1号信令、7号信令或PRI与上级程控交换机连接；SNMP以太网网管把站点设备纳入既有网管系统统一管理。在混合组网场景中，IDM OMP3500也可与IDM G3CP等宽带光纤接入设备在同一张网上并存，各站点按业务量选用对应接入设备。作为视频光端机与电话光端机的融合平台，该设备在军队应急通信车方案中同样具备出色的组网灵活性。

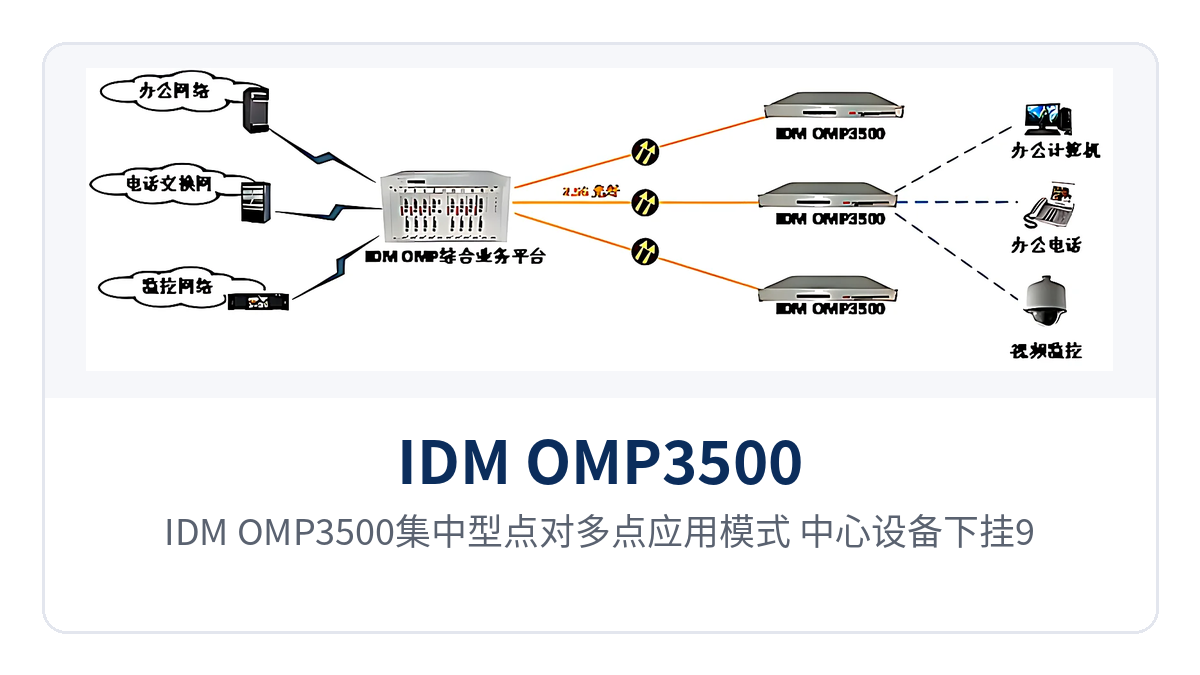

图4：IDM OMP3500集中型点对多点应用模式，中心设备下挂9台远端设备

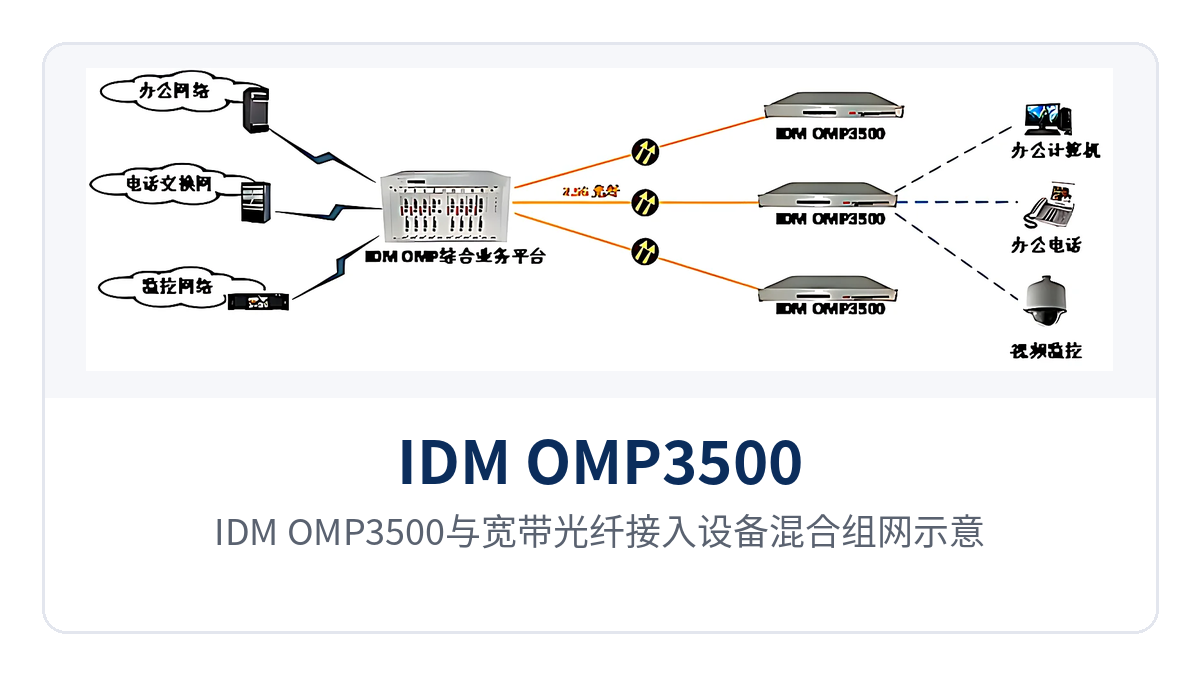

图5：IDM OMP3500与宽带光纤接入设备混合组网示意

IDM OMP3500技术参数

IDM OMP3500技术参数分光接口、E1接口、以太网与窄带业务接口、供电与环境等部分，接口电气特性按ITU-T、IEEE等标准建议执行。

项目	参数/指标	说明/适用条件
光接口类型	SFP	提供4路2.5G光传输接口，光模块支持带电热插拔
光纤模式	单模（可选多模）	按线路距离选型
光速率	2.5Gbps	波长1310/1490/1550nm
发光功率	-1~-10dB	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	长距应用需校核链路预算
传输距离	20KM/40KM/80KM	与所选SFP光模块对应，可组建环网或1+1保护
E1码速率	2.048Mbps	码型HDB3，符合ITU-T G.703
E1阻抗	75Ω/120Ω	帧结构PCM30/31，透传模式
E1物理接口	CC3-16/CC3-8	对应16组或8组E1接出

以太网与窄带业务接口参数如下表。

项目	参数/指标	说明/适用条件
以太网速率	10M/100M/1000M	支持IEEE 802.3，全/半双工自适应
以太网组数	2组千兆+4组百兆	组间物理隔离、线速转发
FXO/FXS接口	音频300Hz~3400Hz	ITU G.711 A律压缩，环路电流25mA/路
EM 2/4线接口	音频300Hz~3400Hz	平衡600Ω，回波损耗不低于18dB
RS232/RS422/RS485接口	每卡8路	串口数据、远动与监控数据接入

供电与工作环境参数如下表。

项目	参数/指标	说明/适用条件
供电方式	DC-48V/AC220V	双电源供电，可同时提供两种电源
整机功耗	≤40W	典型值
工作温度	-20℃~+50℃	相对湿度0~95%（无凝结）
机箱结构	19英寸1U标准机箱	3个业务槽位，模块化设计，板卡支持带电热插拔

差异化价值

IDM OMP3500的差异化能力结合专网接入点实际需求体现为以下三点，详见下表。

差异化卖点	对用户的价值
2.5G光口×4可组环网或1+1保护，专网链路故障自愈	4路SFP 2.5G光口可组建环网或1+1保护网络，传输距离达80KM，光路故障自动倒换，减少单点中断对沿线业务的影响
2组千兆+4组百兆物理隔离以太网，业务间安全互不干扰	6组物理隔离线速以太网分别承载不同安全域网络，办公网、视频监控网与生产网各走独立通道、互不抢占带宽
16路E1透传+30路PCM，单台1U融合多业务接入	一对光纤承载16路E1透传与30路窄带PCM，PCM业务可配制成光纤与第1组E1互备份，形成业务层双重保障

典型应用场景

电力与轨道交通工业专网：变电站、配电所与沿线车站接入

变电站与配电所同时存在调度电话、远动数据与视频监控三类业务，轨道交通沿线车站的接入点更分散、间距更大。IDM OMP3500用一对2.5G光纤把三类业务一次带出：透传E1承载远动与保护信息通道，RS232/RS422/RS485接口卡接串口远动与监测数据，FXS/FXO卡接调度话机与热线，6组物理隔离以太网分别承载视频监控网、办公网与生产网。环网或1+1保护配合光纤、E1互备份，提升调度数据网的线路可用性；-20℃~+50℃工作温度与双电源供电适合配电房、开闭所等无人值守站点的运行条件。

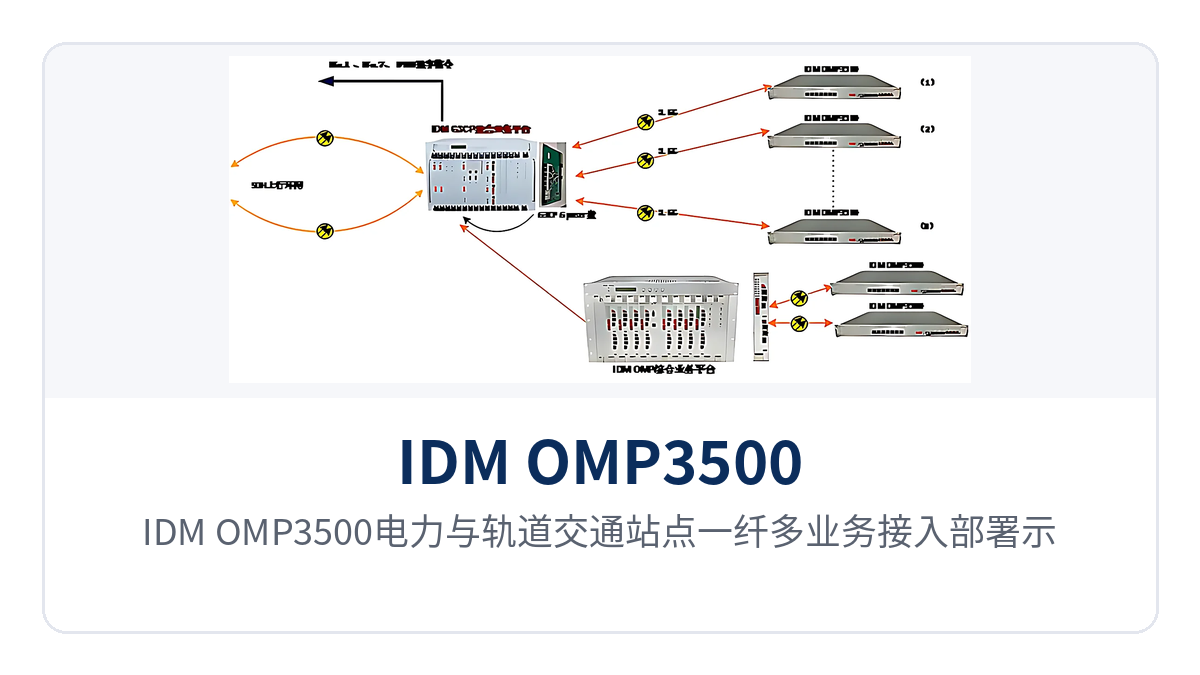

图6：IDM OMP3500电力与轨道交通站点一纤多业务接入部署示意

军队与政府安全专网：驻训点、应急指挥所与涉密机房接入

军队与政府安全专网的现场设备以磁石电话、串口远动、视频监控为主，供电与环境条件相对苛刻，对网络划分要求也更高。IDM OMP3500用磁石卡、串口卡与6组物理隔离以太网完成现场接入，不同安全域网络各占独立通道，隔离在硬件层面完成；双电源与宽温设计适配无空调机房，40KM及以上远距离光模块覆盖野外站点间距，可组建环网或1+1保护网络提升链路抗毁性。SNMP网管让运维人员依托现有IP网络远程掌握站点设备状态，减少野外值守与巡检次数。瑞光极远针对军队应急通信车方案与政府专网光纤通信方案提供完整的多业务光端机与千兆网光端机产品组合，满足各类安全专网接入需求。

油田与矿区野外无人值守站点：宽温运行与远程网管

油田井场、矿区井口与野外泵站的站点分散、无人常驻，供电与巡检条件有限。IDM OMP3500用19英寸1U机箱装入站点机柜，把现场话路、串口数据与监控以太网收进一对2.5G光纤，站点业务变化时只需更换业务板卡；DC-48V与AC220V双电源可直接接入机柜既有电源，宽温工作范围适应无空调机房。多个站点串接成链网或组成环网后，任一站点设备状态都可在中心机房通过SNMP网管查看，减少现场巡检次数。

结语

IDM OMP3500 4路2.5G光口综合接入平台把最多16路E1透传、最多30路窄带PCM与6组物理隔离以太网整合在一对2.5G光纤上，配合4路光口环网或1+1保护、20/40/80KM传输与光纤、E1互备份，是电力、轨道交通工业专网与军队、政府安全专网接入点一纤多业务的常见选择。作为专业光端机厂家的代表产品，瑞光极远该款多业务光端机同时具备电话光端机、千兆网光端机与视频光端机的综合接入能力，可广泛应用于政府专网光纤通信方案与军队应急通信车方案。如需完整的产品展示、4路2.5G光口综合接入平台组网方案与选型报价，可联系北京瑞光极远数码科技有限公司商务获取。
