IDM-OHDIPC100 光纤高清IP摄像头

IDM-OHDIPC100光纤高清IP摄像头是一款自带FC光纤接口的一体化网络摄像机，由光纤收发器厂家北京瑞光极远数码科技有限公司（Raytrans）研制，用于把500万像素监控画面直接送上光纤专网，是政府专网光纤通信方案中的前端产品展示。设备面向社会治安动态监视、工厂与建设工地无人值守点位，以及医院、学校、连锁店铺的跨区联网监控。

设备内置双核32位DSP（TI达芬奇DM368）与嵌入式RTOS，视频在机内完成H.264硬压缩后由FC光口发出，点位侧不必再串一台独立的光纤收发器。前端只需一芯光纤，实时画面、双向语音与报警信号就能一并回传到监控中心。作为光端机厂家，瑞光极远（Raytrans）将光纤交换机等设备与这款光纤高清IP摄像头配套，形成完整的政府专网光纤通信方案，服务于社会治安动态监视等场景。

核心参数速览：FC光纤口100M · 500万CMOS · 主码流25帧1080P · 3W低功耗 · 2路报警输入 · DC12V供电

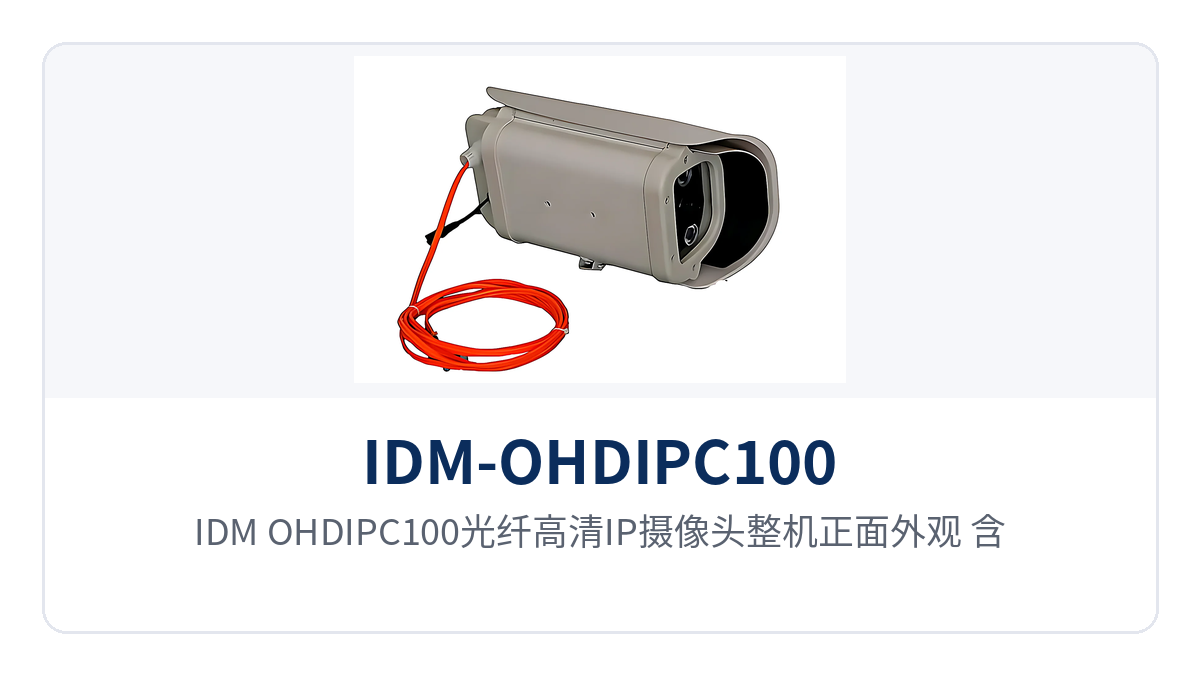

图1：IDM-OHDIPC100光纤高清IP摄像头整机正面外观，含电源与光链路指示灯特写

光纤直连：FC光纤口100M自适应怎么省掉光电转换器

FC光纤接口100M自适应意味着摄像机本身就是一台光纤终端，跳线从光口直接接到中心侧的光口设备，链路中间不再出现「网线—收发器—光纤」这一段转换。对集成商来说，选FC光纤接口摄像头就是把光电转换这一环节并进了摄像机本身，点位清单上少一项设备、少一个故障点，产品展示环节的配置也更加简洁。

视频流以光信号在光纤中传输，不受沿线变频器、电焊机与高压电缆的电磁干扰，也没有网线100米后必须加中继的布线限制。治安卡口、工地塔吊附近这类强干扰点位，画面里的横纹、马赛克与丢帧问题从链路上就被避开，光纤高清IP摄像头的成像优势得以充分发挥。

中心侧用带光口的交换机或光纤收发器成对汇聚，多个点位按星型上联，每个点位与中心之间是点对点的一芯光纤。这样某一路光路出问题时只看本点位的跳线与法兰，不牵连同机柜的其他摄像头。在政府专网光纤通信方案中，这种点对点星型结构便于分点运维与故障隔离。

光纤高清IP摄像头画质：500万CMOS、25帧1080P与H.264双码流

500万CMOS指传感器有效像素约500万。IDM-OHDIPC100采用1/2.5英寸美光MT9P006传感器，主码流可输出25帧1920×1080，或11帧2594×1944，子码流704×576。

传感器配IR-CUT双光切换滤光片，白天彩色成像，夜间切到黑白并感应红外，彩色照度0.6Lux@F1.2，黑白0.08Lux@F1.2。这意味着黄昏与路灯环境下画面仍保持可辨识的轮廓与细节，夜间不必依赖大功率补光。

500万CMOS监控摄像头在白天按1920×1080输出25帧画面，人员面部、车辆号牌与工装颜色保持可辨认的细节，满足社会治安动态监视的取证级画质要求。需要裁切放大的固定点位改用2594×1944模式，11帧的帧率适合看人不看车的场景。

视频按H.264编码，支持双码流与AVI格式，码流0.1M6Mbps可调、帧率130帧/秒可调。主码流给录像与取证，子码流给远程预览与手机查看，同一芯光缆上按带宽分配，不会因为远程调看把录像清晰度压下去。

机身带CS接口镜头座与1个自动光圈接口，支持DC驱动自动光圈镜头，逆光与昼夜切换时按进光量自动收放光圈。另有1个RS422/RS485云台接口，支持PELCO(P)等多种PTZ控制协议，可接云台做巡航与预置位调用。

1个光敏电阻接口可接光敏电阻输入信号，与图像、IRCAT、红外灯联动，夜间补光按环境照度自动启停。音频侧1路输入支持拾音器接入，1路输出可接耳机或功放，G.711编解码支持双向语音对讲与音视频同步。

核心参数

功能一览

功能项	功能说明
光纤接入	1个FC光纤接口，100M自适应，与专网光纤跳线直连，无需独立光电转换器
视频编码	H.264硬压缩，双码流、AVI格式，码流0.1M6Mbps可调，帧率130帧/秒可调
图像输出	主码流25帧1920×1080或11帧2594×1944，子码流704×576
双向语音	G.711编解码，1路音频输入（2Vp-p、1kΩ，接拾音器）与1路输出（16Ω、30mW，接耳机或功放），支持对讲与音视频同步
报警联动	2路开关量输入、1路开关量输出，报警可联动录像、前端存储与中心弹窗提醒
前端存储	SD卡可支持到32G，支持移动侦测与IO报警联动存储、回放与下载，支持MJPEG抓图
云台控制	1个RS422/RS485接口，支持PELCO(P)等多种PTZ协议
镜头与补光	CS接口镜头座，1个自动光圈接口支持DC驱动自动光圈镜头，1个光敏电阻接口联动IRCAT与红外灯
平台对接	支持ONVIF协议、WEB配置与OSD，配套统一客户端远程监控软件与MYE平台，提供SDK开发包
无线扩展	1个USB接口，可扩展WIFI或3G无线传输（二选一）
本地监看	CVBS视频输出，画面可叠加DDNS地址、用户名与密码信息
移动查看	支持iPhone、Windows Mobile、BlackBerry、Symbian、Android手机监控

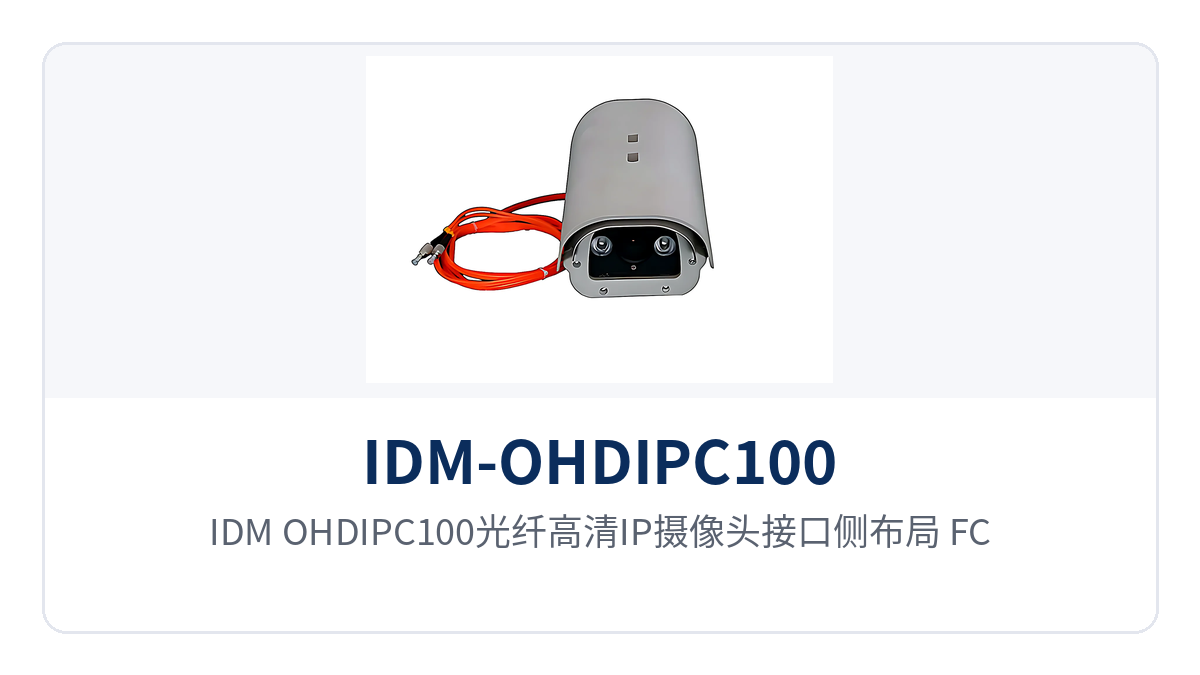

图2：IDM-OHDIPC100光纤高清IP摄像头接口侧布局，FC光口、RS422/RS485、报警端子与DC12V电源口

技术参数

项目	参数/指标	说明/适用条件
产品型号	IDM-OHDIPC100	光纤高清IP摄像头
系统结构	嵌入式RTOS，双核32位DSP（TI达芬奇DM368），纯硬压缩，带看门狗	程序异常时自动复位，适配无人值守点位
传感器	1/2.5英寸美光MT9P006，500万CMOS	集IR-CUT双光切换滤光片，支持日夜转换与感红外
照度	彩色0.6Lux@F1.2，黑白0.08Lux@F1.2	低照度下仍可成像
主码流	25帧1920×1080 或 11帧2594×1944	按取证识别或远程调看需求二选一
子码流	704×576	用于远程预览与手机查看
码流与帧率	0.1M6Mbps可调，130帧/秒可调	按光链路带宽与存储周期设定
音频接口	1路输入2Vp-p/1kΩ，1路输出16Ω/30mW	接拾音器、耳机或功放，G.711编解码
网络接口	1个FC光纤接口，100M自适应	支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP
报警	2路开关量输入，1路开关量输出	输入可联动录像与后台
存储	SD卡可支持到32G	前端存储与链路中断时的本地留存
云台接口	1个RS422/RS485	支持PELCO(P)等多种PTZ控制协议
扩展接口	1个USB接口	WIFI或3G无线扩展，二选一
视频输出	CVBS	支持叠加DDNS地址、用户名与密码
协议与平台	ONVIF、WEB配置、OSD、SDK	可接入统一客户端与MYE平台
供电与功耗	DC12V输入，整机3W	野外点位可用太阳能加蓄电池长期供电
体积	38×38	具体单位与安装尺寸以厂家技术资料为准

低功耗与前端存储：野外无人值守点位怎么长期运行

整机3W功耗、DC12V供电，是这台设备在野外点位长期运行的基础。3W的功率让一个12V蓄电池能撑过数天的阴雨天，配上小功率太阳能板即可覆盖连续无照的天气，省掉了机房空调与UPS这一整套配套投资。

低功耗光纤摄像头对野外点位的意义在供电方案上：拉一路市电到塔吊、料场或围墙外侧往往要单独开挖与报装，费用远超摄像头本身。DC12V输入可按现场就近取电，也可由太阳能板加蓄电池组独立供电，点位选址不再受市电位置限制。

SD卡可支持到32G，视频在点位侧就能落盘，光链路中断时画面不丢。移动侦测或2路报警输入触发后，设备把录像写进SD卡，同时向中心推送提醒并弹出画面，链路恢复后可回放或下载这段时间的录像。

设备带恢复出厂配置按键，现场改错参数时可本地复位；看门狗在程序异常时自动重启。无人值守点位多数故障由供电与光路引起，本地复位与自动重启省下的往往是一次出车，运维人员按面板指示就能判断该查电还是查光。作为光纤收发器厂家与光端机厂家的配套产品，瑞光极远（Raytrans）提供的光纤交换机与光纤收发器可与该摄像头组成完整的端到端链路，方便集成商在政府专网光纤通信方案中统一选型与集中采购。

典型应用场景

IDM-OHDIPC100光纤高清IP摄像头按「光纤到点位」的方式部署，适合已有光纤资源、又需要跨区集中查看的监控场景。下面三类场景是现场常见的用法，布线方式与联动配置各有侧重，也常被集成商作为产品展示中的典型方案引用。

社会治安动态监视与专网监控

平安城市与社会治安动态监视的点位分布在路口、广场、城乡结合部，供电与网络条件并不统一。IDM-OHDIPC100用FC光口直接接入治安专网的光纤链路，画面不进公网，前端与派出所、指挥中心之间保持独立的一芯光纤，构成政府专网光纤通信方案中前端接入的一环。

500万CMOS主码流25帧1080P保留人员与车辆细节，满足治安取证级画质的调看与截取需求。2路报警输入可接红外对射与紧急按钮，触发后中心弹窗并同步录像，值班人员按时间轴回看即可。

工厂与建设工地的无人值守点位

工厂厂区与建设工地的监控点位常在塔吊、料场、围墙外侧，沿线变频器与电焊设备密集。光纤直连让画面不受电磁干扰，也避开了长距离网线加中继的麻烦，部署时按点位就近取电或上太阳能供电。

整机3W功耗、DC12V供电，让一路摄像头可以靠太阳能加蓄电池独立运行，不必为单个点位单独拉市电。报警输入接周界对射，夜间有人翻越时联动录像与中心提醒，白天则按移动侦测记录料场进出。

医院、学校与连锁店铺的跨区联网监控

医院、学校与连锁店铺的诉求是把分散院区、校门与门店的画面汇总到一处查看。每个点位用一芯光纤上联，中心侧用带光口的光纤交换机或光纤收发器汇聚，ONVIF协议让它能接入既有的NVR与监控平台。

双向语音对讲可用于校门、门诊导医台与门店收银台，家属与店长通过手机端也能查看实时画面。跨区组网时按院区、校区、门店划分通道，前端SD卡留存本地录像，中心按需调取。

现场部署与调试要点

光纤摄像头的现场工作集中在光路、供电与联动三项，按下面的顺序逐项核对，能把大部分问题挡在开通之前，不必等中心看不到画面再逐个点位返工排查。每一项都留有可判断的现场依据，核对完再进入下一项。

• 光路：确认点位光纤型号与两端连接器型号一致，FC头清洁后拧紧，跳线与法兰无过度弯折；上电后看光口链路指示灯与中心端口状态是否同时点亮。
• 地址与端口：设备支持DHCP，固定组网时给点位规划静态地址，并在中心侧放通RTSP与设备管理端口，避免地址能通却拉不到视频流。
• 码流：按光链路带宽设定主码流上限（0.1M~6Mbps区间内可调），带宽紧张时下调子码流，不要把主码流压到看不清细节。
• 供电：使用DC12V供电，长距离布线核算线径与压降；雷雨多发区域按现场设计做接地与防雷，具体做法以现场方案与厂家资料为准。
• 联动：先配好2路报警输入的触发条件与录像时长，再配中心弹窗，避免误触发把提醒刷满屏。
• 平台：按ONVIF接入既有平台，或使用统一客户端与MYE平台，配置完成后用手机端验证一路远程画面与对讲。

结语

作为一款光纤高清IP摄像头，IDM-OHDIPC100把FC光纤接口、500万CMOS与3W低功耗收进同一个机身，让点位侧只剩一芯光纤、一路DC12V供电和两路报警线。对集成商与工程商来说，省掉的是光电转换器与配套电源，留下的是可核对的链路与可复用的点位清单；在选型对比时，也可将其与瑞光极远（Raytrans）等光纤收发器厂家、光端机厂家的配套设备一并纳入产品展示与方案核算。

对终端用户来说，这套光纤高清IP摄像头带来的差别是画面与可用性：光纤抗干扰，报警联动前端存储，跨区联网后中心能统一调看。按点位核对光路、供电与联动三项，这台设备即可在治安监视、工地与院区联网场景长期运行。
