IDM-NT202EM台式双路EM音频光端机
双路EM 2 4线可设 2线沿用旧布线 一纤同传100M以太
EM光端机提供2路2/4线EM接口、1路线速100M以太网接口。 IDM-NT202EM光端机将数据业务延伸到各用户区域，起到代替偏远小局，实现越界放号，缓解交换局的作用；或者在市区内解决双绞线在频带与传输距离的制约，使交换局的服务范围加大。该EM光端机设备可广泛应用于电信数据业务、电力、银行、公安、部队、学校、高速公路等部门。
IDM-NT202EM台式双路EM音频光端机是一款双路EM音频光端机，由北京瑞光极远数码科技有限公司研制，采用桌面型机箱结构，用一条光纤通道同时提供2路2/4线EM接口与1路线速100M以太网接口，把调度话音与数据业务延伸到远端站点，是瑞光极远在音频光端机产品线上的典型产品展示。
EM接口是调度与指挥专网里对接调度台、交换机的音频接口，音频按2线或4线引出，呼叫的占用与释放由E、M两条信令线配合完成。台式双路EM音频光端机把这类接口做成两端成对使用的点对点设备，一端放在中心机房，另一端放在远端站点，中间只走一条光纤，适合作为政府专网光纤通信方案与军队应急通信车方案中的接入环节。
设备的作用是代替偏远小局完成越界放号，也用于解决市区双绞线在频带与传输距离上的制约，使交换局的服务范围加大。电信数据业务、电力、银行、公安、部队、学校与高速公路等部门，都可用这套链路做专网接入与专线信息传输；对需要多业务光端机与指挥调度系统厂家配套的用户而言，这款电话光端机也可作为远端站点话音接入的参考选型，光端机厂家瑞光极远可提供相应产品与方案支持。
核心参数速览：双路EM音频 · 100M以太网 · 灵敏度-36dBm · AC/DC双供电 · 15W低功耗 · 台式125×100×46mm

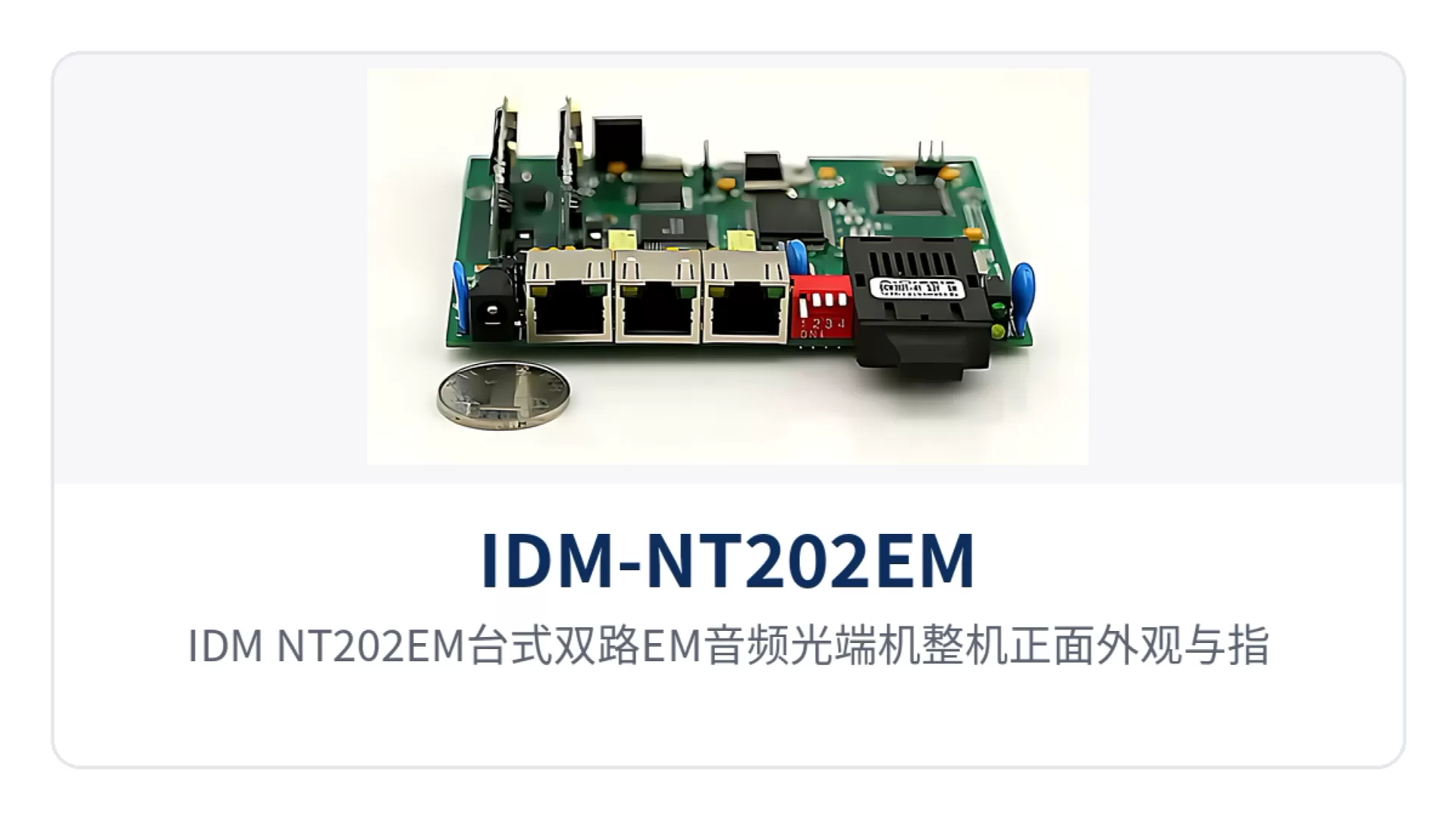

图1：IDM-NT202EM台式双路EM音频光端机整机正面外观与指示灯特写
双路EM音频光端机与普通电话光端机差在哪
差别在接口性质。普通电话光端机提供FXO/FXS用户接口，接话机或交换局用户线，话音靠摘机挂机信令控制；EM接口把音频与信令分开引出，音频走2线或4线，占用与释放由E、M信令线配合调度台完成。两类接口不能互换，订货前先看站点侧设备是用户线还是E&M中继。作为光端机厂家，瑞光极远在产品展示中明确区分这两类接口，便于选型时对号入座。
4线EM把发送与接收各用一对线分开，收发通路互不串扰，适合调度台、广播与会议设备的长距离对接；2线EM则沿用站点既有的2线音频布线，改造时不必重新放线。同一台光端机上两种状态可按站点分别设定，混接不同站点时逐路核对即可。
一纤两业务的价值落在现场：远端站点通常只有一芯可用光纤，话音与数据各配一对光端机就要占两芯。双路EM音频与100M以太网收进同一台台式设备，站点侧只需一条光纤到位，光端机、光模块与配套线缆的数量随之减少，这也是多业务光端机在芯数紧张站点上的典型用法。
双路EM接口能带哪些业务
功能围绕话音、信令与以太网三类能力组织，逐项列于下表。每台设备提供2路EM音频接口，2线或4线按站点既有接口配置，配置清单与站点业务清单可以对照勾选，验收时按实物端口逐项核对。
| 功能项 | 功能说明 |
|---|---|
| 2路EM2/4线音频接口 | 每台提供2路EM接口，2线或4线按站点配置，完成用户话音信号与ST-BUS主板信号的相互转换 |
| 2线/4线状态设置 | 单路可设为2线或4线工作状态，2线沿用既有音频布线，4线收发分对传输 |
| 收发增益设置 | 正向增益经网管实时设置，反向增益由拨码开关第2～4位设定，正向5.0dB～-9.5dB、反向1.5dB～-8.5dB，各8档、每档2dB |
| E/M信令转换 | EM信令线状态信号与数字信令相互转换，本端向对端发送信令时面板对应状态灯点亮 |
| 磁石中继转发 | 用于2线、4线音频或载波信号传输，并支持2100Hz磁石中继转发 |
| 1路100M以太网 | 提供1路线速100M以太网通道，接入远端站点的办公、监控或生产网络数据 |
| 一纤复用传输 | 2路EM音频与1路以太网共用一条光纤通道，站点侧一条光纤到位 |
| 告警指示 | 电源、光链路与信令状态由面板指示灯给出，现场排障先看指示灯 |
| 台式结构 | 桌面型机箱，长125mm、深100mm、高46mm，可放工作台或小型机柜托盘 |
EM2/4线接口的主要工作是把用户话音信号与ST-BUS主板信号相互转换，同时把EM信令线的状态信号转成数字信令，经光路送到对端，并为网管提供识别与状态信息。除调度话音之外，这类接口还可用于2线、4线音频或载波信号传输，以及2100Hz磁石中继的转发，也可用于两端都具有E&M信令中继接口的交换机之间连接。瑞光极远在产品展示中把上述能力逐项列明，方便与政府专网光纤通信方案、军队应急通信车方案中的接口清单对照。
光接口、音频与供电参数
参数按光接口、EM音频接口、电源与环境三组列出，选型与到货验收时按表逐项核对。产品资料未给出固定传输距离，工程上按光模块档位、光缆衰减与接头损耗核算光功率预算，按预算确定可通达的距离。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | FC（可定制SC等） | 按现场光配线架与跳线接口选配 |
| 光纤模式 | 单模（可选多模） | 站间长距选单模，机房内短距可选多模 |
| 光纤速率 | 155bps±50ppm | 出厂标称，按产品资料原文照录 |
| 波长 | 1310nm | 单模光纤常规传输窗口 |
| 发光功率 | -2～-11dBm | 发送侧光功率范围，用于核算链路预算 |
| 接收机灵敏度 | 优于-36dBm | 收端正常收数的下限，弱光链路仍有余量 |
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 音频范围 | 300Hz~3400Hz | 话音与载波信号频带 |
| 阻抗 | 平衡600Ω | 与调度台、交换设备的平衡口对接 |
| 压缩率 | ITU G.711中A律 | 64Kbps标准话路编码 |
| 回波损耗 | 不低于18dB | 2线/4线混合口回损指标 |
| 正向增益 | 5.0dB～-9.5dB，8档每档2dB | 经网管实时设置，EM2与EM4同 |
| 反向增益 | 1.5dB～-8.5dB，8档每档2dB | 由拨码开关第2～4位设置 |
| 接口数量 | 2路EM接口 | 2线或4线按站点配置 |
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | DC5或AC220V | 两种制式可选，按站点取电条件选配 |
| 整机功耗 | 15W | 低功耗，可由现场直流电源直接带载 |
| 工作温度 | 0℃~+50℃ | 机房与有人值守站点环境 |
| 湿度 | 95%无凝结 | 高湿环境须无凝结 |
| 产品尺寸 | 125×100×46mm（长×深×高） | 桌面型机箱，放工作台或小机柜托盘 |
典型应用场景
电力专网：变电站与供电所的调度话音回传
变电站、开关站与供电所的调度台通过E&M中继与调度中心对接，话音与占用信令必须同路送达。站点侧放一台台式双路EM音频光端机，2路EM接口接调度台与备用话路，以太网口接站内数据终端，一条光纤回到供电公司机房。
站内既有音频布线多为2线，改造时把接口设为2线状态即可沿用，不必重新放线；4线接口用于收发分开的载波与远动通道。老站光缆接头多、衰耗偏大，接收机灵敏度优于-36dBm让收端在弱光条件下仍能稳定收码，不必为指标余量整体更换光缆。
公安与部队指挥专网：指挥所到前端哨点的音频延伸
指挥专网里，指挥所与前端哨点、执勤点之间常装有E&M中继接口的交换设备，话音之外还要回传现场数据。双路EM音频与100M以太网同纤收敛后，前端只需一台桌面设备与一条光纤，指挥所侧按原接口对接，既有交换设备不必改动。这一形态同样适用于军队应急通信车方案：车上装一台多业务光端机，一条光纤引至指挥所，话音与数据同缆回传。
野外站点取电条件不一，DC5与AC220V双供电可选，15W的整机功耗可由蓄电池或小型适配器直接带载，就地取电即可开通。台式机箱体积小，装在执勤点机柜、值班桌面或临时指挥箱内都方便，站点搬迁时随设备带走即可。
高速公路机电系统：收费站与服务区的语音数据同缆
高速公路的收费站、服务区与监控分中心之间光缆芯数有限，业务却分属收费对讲、监控与调度几条线。把EM音频接口与以太网口放在同一台设备上，收费对讲与监控数据共用一条光纤回传，管道与桥架内的敷设量随之下降。
路段沿线站点多为无人值守，环境温度随季节与日照变化，工作温度0℃~+50℃范围内按机房或设备箱条件安装。面板指示灯给出电源、光链路与信令状态，值班人员在分中心先看告警再决定是否到场处理。作为指挥调度系统厂家的配套设备，该机型可与政府专网光纤通信方案中的调度台、交换设备按接口逐路对接，验收时按端口清单核对即可。
图2：IDM-NT202EM台式双路EM音频光端机中心机房与远端站点点对点组网接线示意
一个点位怎么接线和开通
现场按下列顺序推进，把光功率预算、接口型式与供电条件在开通前一次核对完，可以减少返工。清单登记不全时，问题往往要到接入业务才暴露，那时改动成本明显更高。核对结果按站点登记成一张表，交班与验收都照这张表逐项复查。作为光端机厂家，瑞光极远建议在产品展示阶段就把接口型式与供电条件确认清楚，避免现场反复。
- 核对两端站点业务，确认2路EM接口走2线还是4线，记录对端调度台或交换机的接口型式；
- 按光缆长度、衰减系数、熔接点与法兰数量核算光功率预算，确认收端光功率高于-36dBm灵敏度下限；
- 光口按现场成端选FC或SC跳线，单模链路两端波长配对后接入；
- 音频线按面板丝印接入EM口，2线接TIP、RING，4线收发分对接入，屏蔽层按现场规范接地；
- 以太网口用网线接入交换机，核对链路指示灯与地址配置；
- 按站点条件接DC5或AC220V电源，通电后观察电源、光链路与信令状态灯；
- 两端对通测试：本端发信令看对端状态灯是否同步，再逐路试听2路话路并按需调整收发增益。
常见问题
野外部署时机箱怎么固定、防雨防尘防震动要注意什么？
野战部署的安装重点在固定、密封与线缆走位三个方面。宽窄带一体化光端机按军用通信产品标准设计，具有良好的抗震动、防水、防腐性能，适合通信指挥车、雷达车等随车机动使用；安装时把机箱刚性固定在车厢地板或机柜支架上，避免运输途中晃动造成接口受力。航空插头插入后旋紧，接口尽量朝下布置，减少雨水在插座处积聚；业务线缆沿走线槽或绑扎固定，留出转场时的弯折余量，避免拉拽接头。转场前把线缆收拢、护盖盖好，可降低扬尘与磕碰对接口的影响；设备随车机动转场后，线缆接好加电即可开通业务，架设与撤收时间得以缩短。
查看完整回答视频画面在监控中心能上屏，但出现噪点或条纹，应该按什么顺序排查？
画面能上屏说明光路与业务通道已经打通，排查范围收窄到接口与链路质量。先检查视频采集终端、远端站点宽窄带一体化光端机与监控中心视频监控终端之间的接头与线缆，确认没有松动、氧化或屏蔽层破损；随后用光功率计核对接收光功率，收光偏低往往来自端面污染、法兰松动或链路损耗增大，清洁端面并重新插紧后再看画面；再核对设备与机箱的等电位接地与供电，电位差常通过电源与地线引入干扰，形成条纹。按先接口、后光功率、再接地的顺序逐步隔离，多数图像质量异常都能定位到具体环节。
查看完整回答视频、电话、以太网与数据为什么要统一走光传输通道，而不各自布设线缆？
统一走光传输通道，原因主要有两条：一是野战现场线缆越少，架设与撤收越快；二是视频对带宽与传输质量要求高，光纤传输更利于保障业务质量。系统的视频、电话、以太网与数据业务均采用光传输通道传输，有力保证了各种业务的传输带宽需求；视频信号在光传输通道中传输，使视频业务的传输带宽要求及传输质量要求同时得到保证。在这套系统里，视频光端机与电话光端机的功能由同一台多业务光端机承载，各类业务按类型分别处理后再汇总上光路，不因业务种类增多而相互挤占。这种承载思路也适用于电力、油田、矿山等分散站点的多业务回传。
查看完整回答航空插头接口日常要不要专门维护，野外转场插拔时要注意什么？
航空插头接口把接线简化成插接，日常维护的工作量集中在插接可靠与接触清洁两件事上。转场插拔前先切断电源，插入时对准键位、旋紧到位，避免斜插损伤插针；每次架设后目视检查插针有无变形、氧化与污物，并检查密封件是否完好，以保证野外雨淋与扬尘条件下的密封效果。系统的电源线及各种业务线均经航空插头连接，连接好加电后即可开通视频、电话、以太网与数据业务，不需要现场焊接或调试。宽窄带一体化光端机按军用通信产品标准设计，具备抗震动、防水、防腐性能，在正常使用条件下接口不需要额外的维护工序。
查看完整回答安装接线后某组业务不通或电话无声，应该怎么排查？
某组业务不通或电话无声时，先确认两端设备成对配置、光口跳线成端完好，并核对收光功率余量；再检查业务侧接线与接口卡类型，E1 侧核对码速率 2.048Mbps、码型 HDB3 与 75Ω/120Ω 阻抗是否与对端一致，电话侧核对话路端口标识与线序；随后查看 2 组 E1 与用户接口之间的时隙无阻塞交叉配置是否已生效；最后确认 DC-48V 或 AC220V 供电与接地正常。维护时建议断电后插拔业务板卡与光口，定期清洁端面并复测光功率；仍无法恢复时建议结合设备告警联系厂家技术支持。
