IDM-NT202B台式2路电话光端机

IDM-NT202B台式2路电话光端机是一款2路电话2路百兆以太网光端机，由北京瑞光极远数码科技有限公司（Raytrans）研制，采用桌面型机箱结构，通过一条光纤通道同时提供2路电话接口与2路共享100M以太网接口，用于公用电话网接入与专线信息传输，是光端机厂家面向小型接入场景的典型产品展示。

设备把话音与数据业务延伸到各用户区域，可代替偏远小局完成越界放号，也用于电力、银行、公安、部队、学校与高速公路等部门的专网接入，适用于政府专网光纤通信方案与军队应急通信车方案等场景。台式机身长125mm、深100mm、高46mm，可直接放在配线间工作台或小型机柜托盘上，不占19英寸机架位。作为一款紧凑型2路电话光端机，其桌面结构便于灵活部署；与多业务光端机相比，该型号专注于电话与以太网两类业务的精简组合。

核心参数速览：2路电话+2路FE · 100M共享以太网 · VLAN划分 · 灵敏度-36dBm · 15W低功耗 · 台式125×100×46mm · DC5或AC 220 V双供电

2路电话2路百兆以太网光端机是什么设备

这款设备是两端成对使用的点对点光纤接入设备，一端接在交换局侧或中心机房，另一端放在远端站点，两台设备之间用一条光纤连接，话音与以太网业务在光路上双向传输。全部业务口在同一对机箱上成对出现，远端站点不必再为电话与网络分别配置传输设备。作为一款典型的产品展示机型，它在瑞光极远（Raytrans）的2路电话光端机产品线中承担着话音与数据同纤收敛的入门级角色。

光端机的核心是把多路业务复用到一条光纤上：话音经ITU G.711中A律编码后占用固定带宽，以太网业务按100M通道承载，两类业务在光路上各占独立通道、互不挤占。G.711是ITU-T建议书规定的语音编码标准，国内电话网通用A律，话机与交换设备因此可以直接互通，不必另加转换设备。

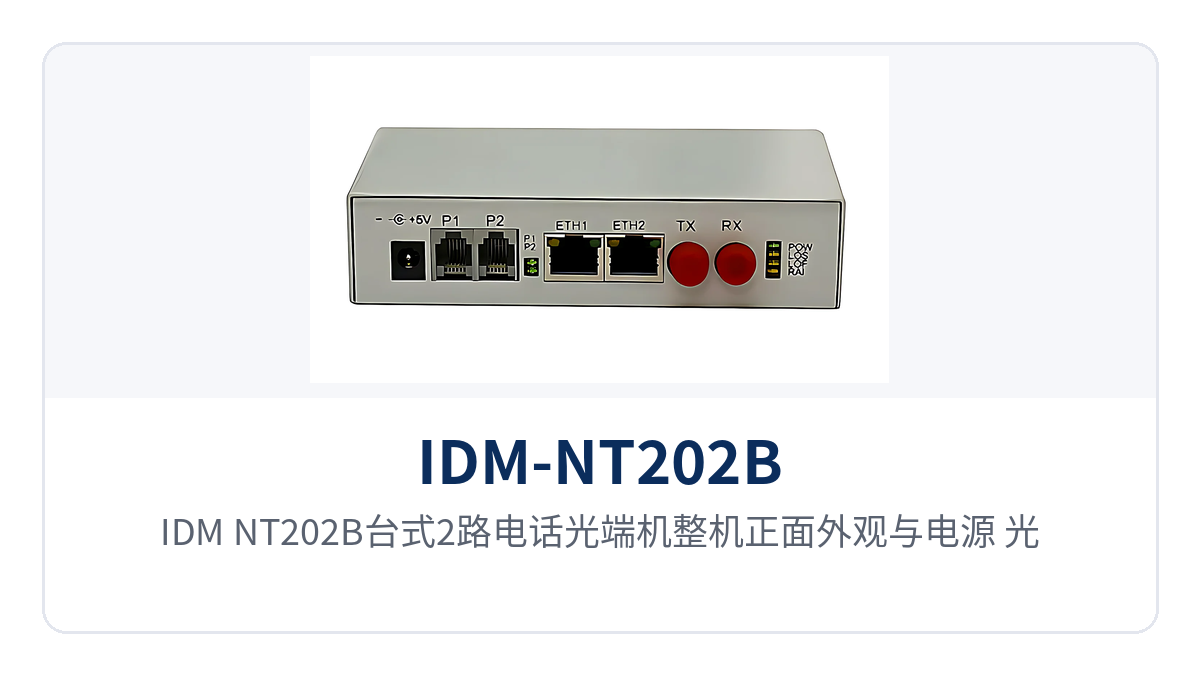

图1：IDM-NT202B台式2路电话光端机整机正面外观与电源、光链路指示灯特写

以太网侧提供2路共享100M接口，两路口共用一条100M通道带宽，可按业务分别接入办公网与视频网，并在设备上按VLAN划分隔离，广播报文不互相扩散。对只有一条光纤到位的远端站点，电话与网络同纤收敛，省掉另一对光端机与配套光缆。对于需要同时承载话音、数据与视频的站点，也可在选型阶段与光端机厂家的多业务光端机方案做对比，按业务口数量与带宽需求取舍。

一条光纤能承载哪些业务

IDM-NT202B的业务接口按话音与以太网两类配置：2路电话负责话机或交换设备接入，2路共享100M以太网负责数据业务，全部业务共用一条光纤通道。各项功能与对应接口列于下表，便于按站点清单逐项核对；接口方向与订货配置以厂家技术资料为准。

功能项	功能说明
2路电话接入	音频范围300Hz～3400Hz，ITU G.711中A律压缩，环路电流25mA/路，可接话机或交换设备
2路共享100M以太网	两路口共用一条100M通道，接交换机、采集终端或网络摄像机
VLAN划分	以太网口可任意划分VLAN，不同业务网段在同一条通道上隔离，广播不互相扩散
单纤多业务收敛	2路电话与2路共享百兆以太网复用到一条光纤，替代两台单一功能设备与一条光缆
一体化多功能设计	话音、以太网、光传输与供电收进台式机箱，现场只接业务线与光跳线
光接口可选	默认FC光口，可按现场光缆成端方式定制SC等，单模为标准配置
双供电方式	DC5或AC 220 V两种供电方式可选，机房与直流站点都能直接取电
告警指示	面板提供电源、光链路与业务状态指示，链路异常时按灯位判断故障段落

功能表里与普通电话光端机区别直接的是以太网这两路：话音与数据各自独立承载，一路业务异常不牵连另一路，远端按业务口分别接线即可，不必为一台设备同时管话音与数据另做配置。若站点业务种类更多，可进一步了解多业务光端机的扩展能力，按需配置。

共享100M以太网怎么划分VLAN

2路以太网口在设备内部共享一条100M通道，VLAN在业务口上划分：把办公、视频、采集等业务各归一个VLAN，端口按所属VLAN打标签，数据在光路上仍然共用同一条100M带宽。这样远端只要一对设备，就能让不同部门的数据互不可见，又不必为每个部门单独敷设光纤。

划分前先按业务清单把网段与端口对应关系列清楚，再在两端设备上写成一致的VLAN配置，两端不一致会出现链路正常但跨网段不通的现象。带宽按共享100M核算，两路同时满负荷时按总带宽分配；视频与采集类业务建议分时或限速，避免占满通道影响其他数据业务。在政府专网光纤通信方案中，这种按VLAN隔离的做法常被用来在同一条光路上区分办公与业务网段。

核心参数：光接口、电话、以太网与电源怎么核对

参数按光接口、电话接口、以太网、电源与功耗、环境与结构五组列出，两端设备成对使用，光接口的波长与接口型式必须配对。核对顺序是先看链路损耗是否落在光功率预算内，再确认话路与以太网口数量，最后核对供电方式与安装空间。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	按现场光缆成端方式选配
光纤模式	单模（可选多模）	单模为标准配置，多模按项目确认
光通道	1路	两端成对使用，收发方向对应连接
光纤速率	155bps±50ppm	产品资料原文口径，光口速率以厂家技术资料为准
波长	1310nm	两端波长与接口型式保持一致
发光功率	-2～-11dBm	发射侧可用光功率范围
接收机灵敏度	优于-36dBm	接收侧可用光功率下限，弱光链路可用

电话接口参数

项目	参数/指标	说明/适用条件
电话路数	2路	可接话机或交换设备
音频范围	300Hz～3400Hz	电话语音带宽
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与程控交换机、普通话机侧匹配
压缩率	ITU G.711中A律	国内电话网通用编码，与主流交换设备互通
环路电流	25mA/路	保证话机正常取电

以太网、电源与环境参数

项目	参数/指标	说明/适用条件
以太网接口	2路共享100M	两路口共用一条100M通道，可在口上划分VLAN
以太网业务	数据接入与专线传输	接交换机、采集终端或网络摄像机
供电方式	DC5或AC 220 V	市电配线间取交流，直流站点取直流，订货时选定
整机功耗	15W	长期在线运行的取电与散热压力较小
工作温度	0℃～+50℃	机房、配线间与通风良好的设备箱环境
相对湿度	95%无凝结	高湿环境适用条件为无凝结
外形尺寸	125×100×46（mm，长×深×高）	台式结构，可置于桌面、壁挂箱或小型机柜托盘

光接口两项要先对接口型式再对光功率：默认FC，光缆成端为SC等型式时在订货时说明，避免现场临时加法兰转接。单模1310nm是标准配置，多模按项目确认，两端设备的波长与接口型式一致才能开通。在军队应急通信车方案这类需要快速开设、链路条件多变的场景中，光接口型式与光功率预算的提前核对尤为关键。

差异化价值：单纤收敛、-36dBm灵敏度与15W功耗

三项差异化能力各有可核对的口径，设计阶段可直接抄进技术规格书与投标参数表。三项在电力、公安、部队与高速公路这类站点分散、机房条件不一的专网里同时成立，也是这台设备与只传话音的普通电话光端机的主要区别。

差异化点	对应能力与指标	适用条件与价值
2路电话+2路FE单纤收敛	2路电话与2路共享100M以太网复用到一条光纤，以太网口可任意划分VLAN	远端站点一纤到位即可同时开通话音与数据，省一对光端机与一条光缆
灵敏度-36dBm	发光功率-2～-11dBm，接收机灵敏度优于-36dBm，1310nm单模	光缆损耗偏大、熔接点较多的弱光链路仍有功率余量，通话与数据继续传输
15W低功耗	DC5或AC 220 V双供电，整机功耗15W	市电配线间与直流站点都能直接取电，无人值守机房不必改造供电与散热
台式125×100×46mm	桌面型结构，集成度高	工作台、壁挂箱与小型机柜托盘均可安放，不占机架位

灵敏度优于-36dBm的实际意义在老旧光纤专网：收光功率下降到接近门限的偏低水平时，设备仍能解调出话音与数据信号。这类链路常见熔接点老化、法兰端面积灰与光缆弯曲半径不足，正是接收灵敏度这条余量支撑原有光缆继续开通业务。瑞光极远（Raytrans）作为光端机厂家，在该系列产品上保留了这一灵敏度余量，便于政府专网光纤通信方案与军队应急通信车方案在既有光缆资源上快速落地。

弱光长距链路怎么核算

链路能否开通，用发光功率与接收灵敏度之间的余量来算：IDM-NT202B发光功率-2～-11dBm、接收机灵敏度优于-36dBm，按-11dBm的发光下限计算，可用链路损耗约25dB；按-2dBm计算则约34dB。

核算顺序是先量实际路由长度，按每公里光缆损耗累加熔接点与法兰损耗，再与25～34dB的可用预算比对，工程上两端各留3dB左右备用。预算不足时先清洁光纤端面、减少转接法兰，仍不足再考虑更换光模块或分段中继，不建议按理论值把距离用满。

典型应用场景

电力专网：变电站与供电所的调度电话与数据同纤回传

变电站、开闭所与供电所分布在城区与郊野，站点之间距离从几公里到几十公里，多数机房没有常驻值班人员。IDM-NT202B这款电话光端机用一条光纤把2路调度电话与2路共享100M以太网送到远端，调度通话与站内表计、状态数据在同一条链路上回传，不必为两类业务分别布放线缆。

电力现场取电条件不统一，市区配线间多为交流市电，郊野站点可能只有直流电源。设备支持DC5与AC 220 V两种供电方式，整机功耗15W，站点按现有电源条件取电即可，不必为这台设备单独增配电源屏或风扇。

公安与部队专网：执勤点与指挥所之间的独立话路

执勤点、检查站与临时指挥所往往远离交换局，公网电话通常不宜作为单一通信手段。IDM-NT202B这款2路电话光端机把2路电话延伸到执勤点，通话全程走光纤专用通道，与公网物理隔离；2路共享100M以太网用于勤务终端与视频回传，话音与数据各走独立通道，互不挤占。

野外执勤点的机房条件简单，设备体积小、接线关系清楚，按标签对接光跳线与话机线即可开通。链路异常时先看面板告警指示，再用光功率计测收光值，与优于-36dBm的灵敏度指标比对，就能判断是设备故障还是光缆损耗过大。

高速公路机电系统：收费站与监控点的业务延伸

高速公路的收费站、服务区与监控点分布在沿线，站间距离从几百米到十几公里，机电系统同时运行收费电话、监控与办公网络。IDM-NT202B以台式机箱装入收费站机房的小型机柜或壁挂箱，一条光纤把2路电话与2路共享100M以太网送到就近站点，值班通话不依赖无线覆盖。

机电系统的数据业务需要与办公网分开，2路以太网口可按VLAN划分，收费数据、监控数据与办公网段在同一条通道上相互隔离。沿线机柜多为无人值守，设备按0℃～+50℃与95%无凝结的温湿度条件装在通风良好的机柜内，即可长期在线运行。

现场接线与开通怎么部署

接线按业务类型逐项对应：电话走话机线、以太网走网线、光路走光纤跳线，两端设备成对配置、业务口一一对应。施工前先核对两端接口数量与VLAN配置，再按下面的顺序逐项开通，避免业务全开后分不清故障点落在哪一段。

业务	设备侧接口	现场对接	说明
电话	电话接口	话机、交换设备	音频范围300Hz～3400Hz，ITU G.711中A律
以太网	2路共享100M	交换机、采集终端	两路口共用一条100M通道，按VLAN划分
光路	FC（可定制SC等）	光纤跳线、光缆	单模1310nm，两端波长与接口型式配对
电源	DC5或AC 220 V	市电或直流电源	按现场电源条件选定其中一种接入

1. 上电自检：接入DC5或AC 220 V电源，确认面板电源指示正常，机身无明显温升，整机功耗约15W。
2. 光路核对：清洁光纤端面后接好跳线，用光功率计测收光值，确认落在优于-36dBm的灵敏度门限之上。
3. 电话开通：接入话机或交换设备，逐路摘机试听，确认振铃、通话与挂机释放正常。
4. 以太网开通：接入交换机与终端，确认两路口通信正常，再按业务网段完成VLAN划分并核对两端一致。
5. 记录归档：登记两端设备编号、光口收光值、业务口与VLAN对应关系，作为后续检修的比对依据。

2路电话2路百兆以太网光端机怎么选型

选型按业务清单、以太网需求、光接口、链路预算、供电与安装位置五项推进。IDM-NT202B属于台式2路电话光端机，以太网为共享100M通道，五项都对应现场可核对的条件，设计阶段逐条确认即可定下配置，不必等订货后再改接口方向与电源型式。

• 业务清单：确认远端需要2路电话与1～2路以太网业务；路数或站点更多时按站增配成对设备，不在一台设备上叠加容量。
• 以太网需求：确认数据业务是否需要在同一通道上隔离，需要就把VLAN方案与网段划分写进设计文件。
• 光接口：确认光缆成端方式（FC或SC等）与光纤模式，单模为标准配置，多模按项目确认。
• 链路预算：按实际路由长度、熔接点与法兰数量核算，可用预算按25～34dB估，不足时先优化端面与转接件。
• 供电与安装：配线间有市电按AC 220 V，现场只有直流电源按DC5；台式机身125×100×46mm，按现场空间确认摆放位置与散热间距。
