IDM-NT104H台式4路热线电话光端机

IDM-NT104H台式4路热线电话光端机是北京瑞光极远数码科技有限公司（Raytrans）采用专用大规模集成电路研制的一款桌面型综合业务传输复用设备，属于瑞光极远产品展示体系中的典型光端机产品。该设备通过1路光纤通道向用户侧同时提供4路热线电话接口和1路线速100M以太网接口，作为一款多业务光端机，可满足语音与数据一体化接入需求。设备把调度语音与办公数据收进同一条光纤，单纤复用省去成对光纤与额外布线，体现了光端机厂家在接入层设备上的紧凑设计思路。

核心参数速览：4路热线电话 · 100M线速以太网 · 单纤复用传输 · 桌面型小体积 · 四类告警指示灯

4路热线电话光端机是什么设备？

IDM-NT104H作为一款桌面型电话光端机，用一台设备完成远端放号与数据接入两种活：4路热线电话接口接入调度话机，1组以太网接口接入办公终端或监控前端。热线电话通道不经过拨号流程，话机摘机即与预设对端接通，值班员拿起听筒就已经在线，调度指令不必停在按键上。这款光端机产品展示的正是这种“摘机即通”的桌面化部署形态。

传输侧只有1路光纤通道，4路话音与1路以太网在同一根光纤上复用，成对光纤的备用芯与管道资源随之释放。对光缆芯数紧张的老站改造，采用这种单纤复用方式通常不必新增光缆即可开通业务，施工量集中在两端设备安装与跳线连接。作为一款多业务光端机，它把话音与数据收敛到一根光纤上的做法，正是老站改造中常见的选型思路。

话音与数据在设备内部各走各的通道，以太网按线速100M转发，语音通道不与数据争抢带宽。机房侧只需一个桌面位置和一路外置+5V供电，设备即可投入运行，机箱集成度高、体积小，放在值班台面或通信柜内都不占地方。瑞光极远（Raytrans）在这类桌面型光端机上延续了小体积、高集成的设计取向。

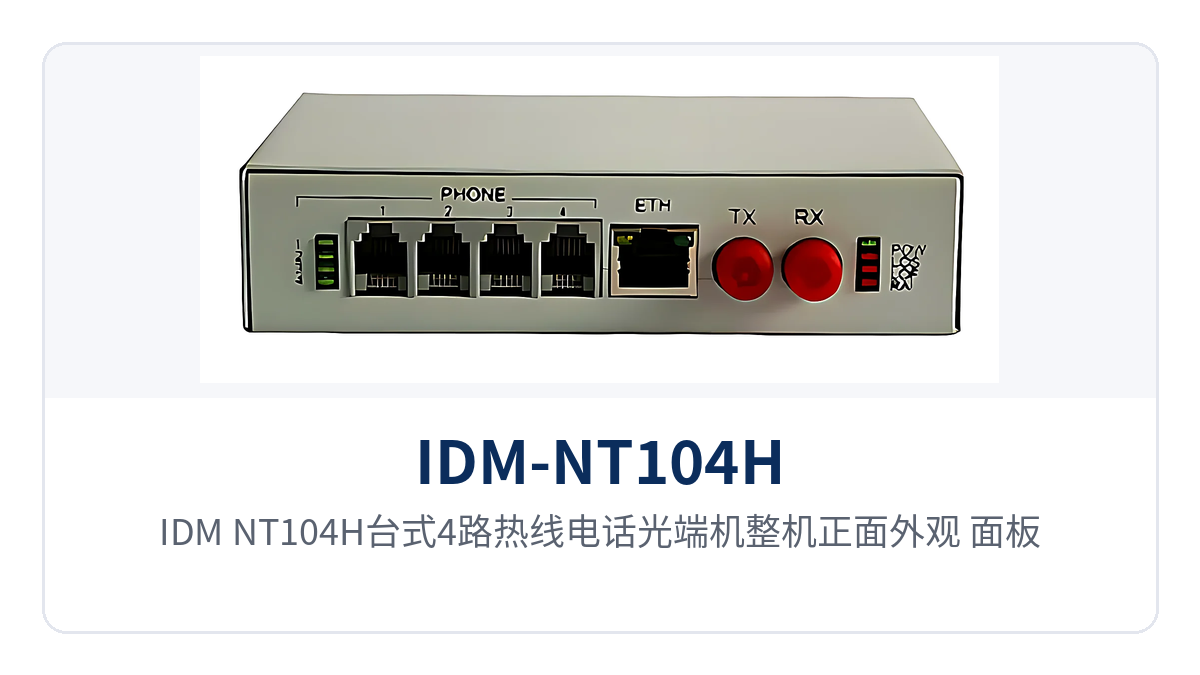

图1：IDM-NT104H台式4路热线电话光端机整机正面外观 面板POW/LOS/LOF/RAI指示灯与热线电话接口特写

提供哪些功能与接口

IDM-NT104H的功能围绕话音接入、数据回传与现场告警三件事展开，下表逐项列出各项功能与对应作用，可直接对着调度点的业务清单核对，配置差异项在订货确认单中注明后生效。

功能项	功能说明
4路热线电话	单台提供4路热线电话通道，实现热线电话免拨号直通，话机摘机即接通预设对端，适配调度台与值班室的即时通话需求
100M线速以太网	提供1组以太网通道，按线速转发，承载办公终端、监控前端与调度数据的回传
单纤复用传输	4路话音与1路以太网复用进1路光纤通道，省去成对光纤，光缆芯数紧张的老站也能开通
桌面型小体积	桌面型机箱结构，集成度高、体积小，可置于调度台面或通信柜内，安装维护方便
四类告警指示灯	面板POW、LOS、LOF、RAI四类指示灯，供电与光纤故障在机箱正面即可看清
点对点成对部署	两端各一台设备，上电并接好光纤即开通，无需配置软件界面

核心技术参数

下表按设备形态、业务接口、光接口、供电与告警列出公开参数，标注「此处资料库暂无相关信息」的项目需在订货时向光端机厂家确认。现场设计取值时以随机技术资料与订货确认单为准，不以本表替代出厂检验数据。

项目	参数/指标	说明/适用条件
设备形态	桌面型机箱	集成度高、体积小，适合调度台面与通信柜内安装
热线电话接口	4路	摘机即通、无需拨号；接口形式与信令方式以订货确认单为准
以太网接口	1路，RJ-45	线速100M，符合IEEE802.3以太网标准，承载办公终端与监控数据回传
光纤通道	1路点对点	单纤或双纤可选，光口可选FC、SC、ST，按光缆接头形式订货
光波长与发光功率	此处资料库暂无相关信息	随选配光模块变化，订货时向厂家确认
接收灵敏度	此处资料库暂无相关信息	以随机技术资料为准
传输距离	此处资料库暂无相关信息	按光模块等级与链路损耗确定，长链路项目先测损耗再定模块
供电方式	外置+5V电源适配器	外置供电便于更换，减少机内发热
整机功耗	此处资料库暂无相关信息	以随机技术资料为准
告警指示	POW、LOS、LOF、RAI	四类指示灯用法见下一节，常亮含义各不相同
外形尺寸	此处资料库暂无相关信息	以随机技术资料为准

光接口类型、光纤模式与传输距离随选配的光模块变化，单纤与双纤两种接法都支持，订货时说清光缆接头形式即可。传输距离受链路损耗与光模块等级影响，长距离链路建议先用光功率计实测损耗，再确定模块等级与是否加装光放大器。瑞光极远（Raytrans）可依据项目链路条件给出光模块选配建议。

四类告警指示灯怎么读

面板上POW、LOS、LOF、RAI四类指示灯把供电与光纤状态直接摆在机箱正面，运维人员不接仪表也能完成初步判断。POW看供电是否到位，LOS、LOF、RAI三只灯分别指向收光、链路损耗与远端同步三个不同位置，据此可把故障范围缩到一段链路之内。

指示灯名称	定义	状态说明
POW	电源指示	常亮：电源正常；灭：电源故障或无电源输入
LOS	光纤告警	常亮：光纤无光输入；灭：正常工作
LOF	光纤告警	常亮：光信号衰减过大；灭：正常工作
RAI	光纤告警	常亮：光纤单方向导通与远端不同步；灭：正常工作

三只光纤告警灯只亮一只时按对应含义排查：LOS亮说明本端收不到光，先核对光口连接与收发方向；LOF亮说明能收到光但衰减过大，需要清洁接头或实测链路损耗；RAI亮说明单向通路与远端不同步，检查两端设备状态与光纤收发对应关系。三只同时亮则优先查光缆与光模块。

典型应用场景

电力专网：变电站与调度点的热线直通

电力专网的变电站、开关站与调度点之间需要一条不经过拨号的通话通道，值班员在事故处理时没有时间按键。IDM-NT104H的4路热线电话接口摘机即通，各路话机预设到对应对端，站内与调度中心的通话按下听筒即建立连接。

同一台设备还带1组线速100M以太网接口，站内办公终端、保护信息子站或监控前端的回传可以走这条通道，不必为数据另外拉一根光缆。桌面型机箱可直接放进通信柜或摆在值班台上，单纤复用把站内到调度点的一对光纤需求压到一根，老站改造不必重新敷设光缆。瑞光极远（Raytrans）的光端机产品展示中，这类电力场景的桌面部署方式较为常见。

轨道交通：区间与隧道口的值班电话

轨道交通与公路隧道的区间电话点位分散、距离长，区间值班点往往只有一两条话路需求。IDM-NT104H把4路热线电话复用到一根光纤上，区间值班员摘机即与行车调度或站务值班室接通，不需要记号码，换班人员也不必重新熟悉按键流程。

隧道内湿气与粉尘重，设备装在通信柜内时靠面板四类告警指示灯即可判断链路状态，值班人员报障时能直接说清是断电、无光还是衰减过大。以太网接口可同时承载洞口摄像机或环境监测设备的数据回传，语音与数据共用一条光纤，区间布线量相应减少。

军队/武警专网：指挥所与哨位的免拨号通话

军队与武警专网的指挥所、固定哨位与值班室之间要求通话路径固定、操作简单，值守人员轮换频繁时更不能依赖记号码。IDM-NT104H的4路热线电话按预设对端直通，哨位摘机即通指挥所，话音走独立的光纤通道，不经公网交换。这一部署方式与军队应急通信车方案中对免拨号、快速开通的要求相契合。

设备体积小、可桌面放置，适合在指挥车、临时指挥所与固定哨位之间成对部署，两端上电并接好光纤即可开通，不依赖现场配置。面板四类告警指示灯让非通信专业的执勤人员也能判断故障出在供电还是光纤，减少对技术保障人员的依赖。瑞光极远（Raytrans）在多业务光端机产品线上可为此类应急与专网场景提供配套选型。

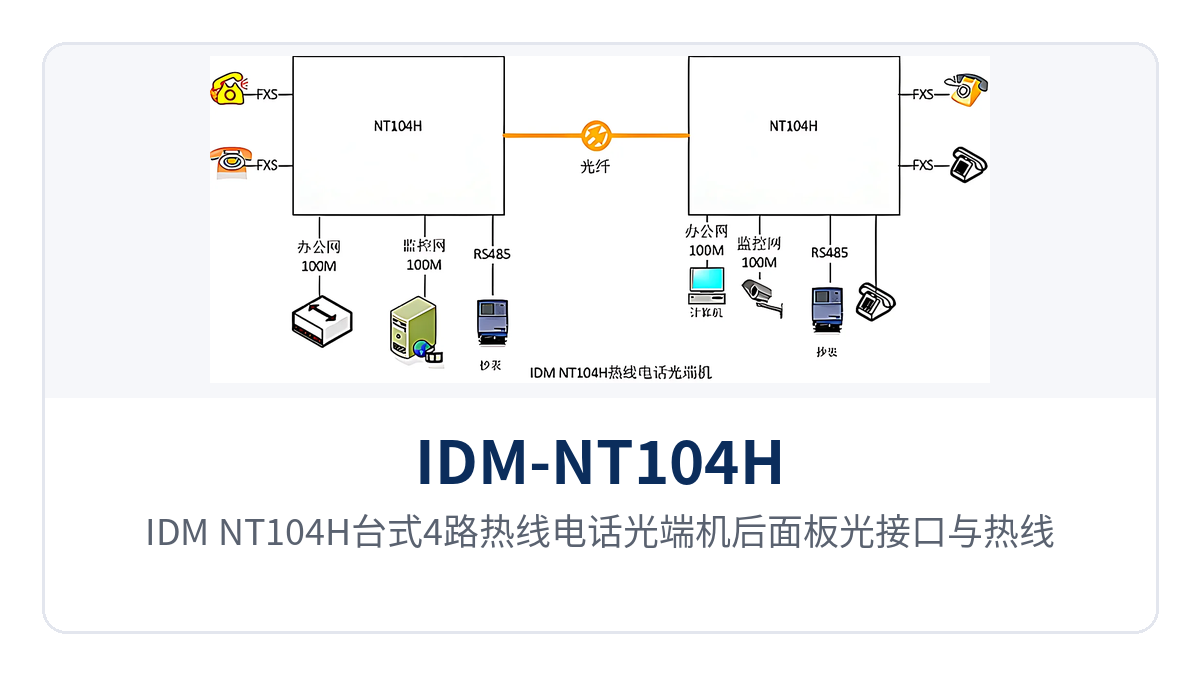

图2：IDM-NT104H台式4路热线电话光端机后面板光接口与热线电话接口布局 点对点组网连接示意

怎么接线与部署

IDM-NT104H按点对点方式成对使用，调度端与用户侧各一台设备。作为一款面向专网调度的产品展示型设备，按以下顺序完成接线、上电与状态核对，现场通常一次即可开通，设备不含需要配置的软件界面，故障排查也只需看面板指示与跳线连接。

• 第1步，固定设备：两台设备分别放在调度端与用户端的桌面或通信柜内，留出散热空间与光口、电话口的操作位置。
• 第2步，接话机：4路热线电话接口接入对应话机或调度台话路，按订货确认的接口形式与线序压接，逐路标记对端名称。
• 第3步，接数据：以太网口用网线接入办公终端、监控前端或交换机，按线速100M链路核对端口协商状态。
• 第4步，接光纤：1路光纤通道按单纤或双纤接法连接两端光口，核对收发方向与接头形式，FC、SC、ST按订货配置选用。
• 第5步，上电核对：接入外置+5V电源适配器，确认POW常亮、LOS与LOF与RAI全部熄灭，再逐路摘机试通。
• 第6步，记录归档：把两端设备位置、光口编号与话路对应关系记入台账，后续换机或扩容可按台账对号恢复。
