IDM MCC SIP融合通信网关

一、 概述

该设备为SIP融合通信网关，实现SIP软交换调度和传统TDM调度的无缝融合，支持对SIP终端、模拟电话(FXS)、磁石电话、短波/超短波、广播终端等多种调度终端的融合通信功能，同时提供E1数字中继接口和FXO模拟中继接口，可兼容接入传统的PSTN网络。

IDM MCC SIP融合通信网关

二、系统功能

　　2.1、设备基本功能

　　该设备具备如下功能和业务接口：

　　(1) 具备软交换服务器的硬件模块和配套融合调度软件平台;

　　(2) 具备双电源互备份供电设计，支持AC 220V和DC -48V可选;

　　(3) 设备可实现SIP软交换和程控交换之间的互联互通，实现融合通信，支持中继接口如下：

　　支持IP接口，支持SIP信令;

　　支持E1数字中继接口，支持NO.1、No.7、PRI、R2和V5.2信令;

　　支持FXO模拟中继接口。

　　(4) 设备可支持多种调度终端的接入和融合调度，对应的接口如下：

　　支持短波和超短波电台接口;

　　支持传真接口，传真使用的是FXS接口;

　　支持音频广播接口;

　　支持模拟电话接口(FXS);
支持磁石电话接口;
支持IP接口，可接入IP电话、IP视频流等;

　　(5) 支持录音、录像功能：

　　录音功能由软调度平台完成，也可插入4路/8路录音卡。

　　(6) 可安装存储硬盘或者外接存储设备;

　　(7) 软件功能：人机交互融合调度软件平台

　　2.2、设备关键技术

　　(1) 软交换技术

　　(2) 程控交换技术

　　该设备中，程控交换主要实现语音交换、信令处理等功能。该设备中，包括短波和超短波电台语音通道、传真通道、音频广播通道、模拟电话通道和磁石电话通道，都分别是一个独立的64K通道。同时2M接口上的信令处理和交换支持NO.1、PRI信令。

　　(3) 网关技术

　　该设备支持不同调度终端的融合接入，提供短波和超短波电台语音、传真、音频广播、模拟电话和磁石电话等的接入，实现不同语音信号到IP的转换功能。

　　(4) 互联互通中继技术

　　系统需要兼容接入软交换IP网络、传统TDM交换网，实现互联互通功能，具备SIP信令接口(IP)、E1数字中继接口、FXO模拟中继接口。

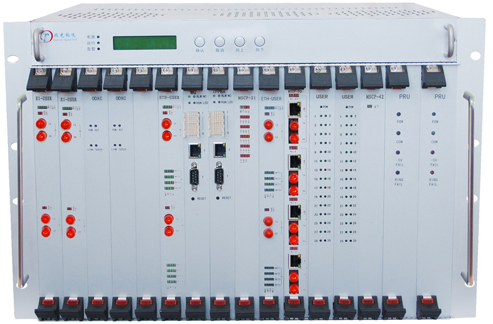

　　2.3、设备结构

　　该设备为19英寸、7U(其中风扇单元为1U高度)机箱，具备16个槽位，其中双电源占用两个槽位，其他14个槽位为业务槽位，可插入多种调度和终端业务板卡。
