IDM MAG-2E1数字中继网关设备
IDM MAG-2E1数字中继网关通过网口和E1/T1接口实现IMS/SIP与ISDN PRI（30B+D）呼叫协议之间的转换，实现新一代IP语音业务网与企业侧传统程控交换机（PBX）的连接，或实现将新一代企业IP语音交换机（IP-PBX）与传统PSTN网的连接。 MAG-2E1 支持1至4个E1/T1链路以及512个SIP中继账号注册，满足大中型企业对VoIP的要求。 MAG-2E1网关拥有 6000MIPS 的处理能力，保证在120路通话满负荷运行状态下，MAG-2E1仍能执行语音处理（G.711
一 概述
IDM MAG-2E1数字中继网关（以下简称“MAG-2E1”），通过网口和E1/T1接口实现IMS/SIP与ISDN PRI（30B+D）呼叫协议之间的转换，实现新一代IP语音业务网与企业侧传统程控交换机（PBX）的连接，或实现将新一代企业IP语音交换机（IP-PBX）与传统PSTN网的连接。
MAG-2E1 支持1至4个E1/T1链路以及512个SIP中继账号注册，满足大中型企业对VoIP的要求。
MAG-2E1网关拥有 6000MIPS 的处理能力，保证在120路通话满负荷运行状态下，MAG-2E1仍能执行语音处理（G.711/G.729A/G.723.1）、回音消除、传真中继（T.38）。
MAG-2E1 支持的安全防护手段包括：信令和媒体流加密、自动密码强度检测、防密码暴力破解、用户数据密文存储、Telnet/SSH 功能开关、访问白名单、系统日志备份等。
MAG-2E1 配备双网口冗余保护，确保通话不受局部网络故障影响；同时，可选配 1+1 直流/交流电源模块，满足用户对高可靠性的需求。在部署方面，MAG-2E1 提供主备 SIP 服务器注册切换的容灾机制。全面的安全策略，IAD-32S提供多层级、全方位的安全防护，支持多种恶意入侵防护机制，有效应对暴力破解管理平台、SIP 攻击等安全风险，使沟通和管理无后顾之忧，满足企业和运营商对安全性的要求。
二 功能特点
u支持 SIP 和 IMS 协议；
u500 条路由和号码转换规则；
u双网口/双电源冗余保护；
u512 个 SIP 中继账号注册；
u支持 TLS/SRTP 加密；
u支持语音 VLAN；
u支持远程管理、监控和运维；
u支持网管系统；
u兼容思科 CallManager/CUCM、Broadsoft、微软 Skype for Business（原 Lync）、华为 IMS、VoS、FreeSWITCH 和 Asterisk/Elastix 等业务平台；
u提供 3.5kV 的防雷保护。

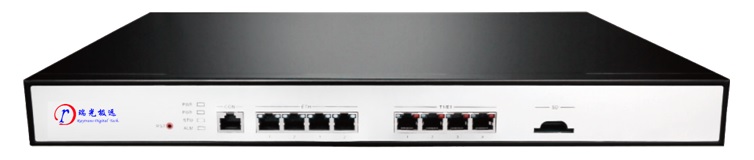

三 设备结构
IDM MAG-2E1数字中继网关设备
四 功能列表
类别 | 功能/指标名称 | 规格/说明 |
协议 | 呼叫控制 | SIP/UDP 和 SIP/TCP（RFC3261）、IMS 平台（3GPP） |
网络 | Telnet、SSH、HTTP、HTTPS、DHCP 客户端、PPPoE 客户端、DNS、STUN | |
媒体 | 语音编解码 | G.711、G.729A、G.723.1、GSM、iLBC |
传真 | G.711 透传传真，T.38 传真，兼容 G3 类传真机，最高速率 33.6kbps（透传） | |
音质提升技术 | 回音消除（G.168-2004）、抖动缓冲、静音抑制（VAD/CNG）、PLC | |
媒体代理 | 媒体流 RTP 包转发、防火墙穿越、NAT 穿越 | |
认证注册 | 支持网关注册和认证，512 个 SIP 中继账号注册 | |
其他 | 号码转换、呼叫路由（500 条）、号码位图、RADIUS 计费接口 | |
QoS | QoS | DiffServ、TOS、802.1P/Q VLAN |
信令 | PSTN 访问 | E1 ISDN PRI（30 B+D）适应标准：中国 T1 ISDN PRI（23 B+D）适应标准：ANSI NI-2（北美） 交换机类型：5ESS 系列、DMS 系列 |
DTMF | 带内语音传送、RFC2833、SIP-INFO | |
安全 | 协议 | HTTPS、SSH、TLS、SRTP |
端口自定义 | SIP 端口、HTTP/HTTPS 访问端口、RTP 端口 | |
加密 | SIP 信令加密、媒体流加密、配置文件加密导入/导出、密码加密 | |
防恶意入侵 | 访问白名单、禁 Ping、SIP 授信地址 | |
可靠性 | 冗余保护 | 双网口、双电源 |
容灾机制 | 主备 SIP 服务器切换 | |
远程管理 | 网管平台 | 网管系统 |
自动管理 | TFTP、FTP、HTTP 或 HTTPS 方式下载文件；通过 DHCP option 66 或重定向获取 ACS 地址 | |
维护与管理 | 日志 | 8 级日志管理、Syslog |
数据抓录 | 端口语音抓录、数据包抓录 | |
状态与统计 | 呼叫状态与统计、系统状态、ISDN 状态 | |
ISDN 维护 | ISDN 链路的误码率测试、本端环回和 B/D 通路的状态查询 | |
版本升级 | 通过设备 Web 界面、通过远程自动管理系统 | |
配套工具 | 配套软件工具 | Finder（用于在局域网内查找设备 IP 地址） |
五 硬件规格
|
类别
|
规格项
|
规格详情
|
| --- | --- | --- |
|
硬件接口
|
网口
|
RJ45，4×10/100/1000 Base-T，自适应
|
|
T1/E1 接口
|
4 个（最大 120 路并发）
|
|
SD 卡接口
|
1 个
|
|
CON 配置接口
|
RJ45
|
|
硬件配置
|
系统内存
|
512 MB
|
|
闪存
|
64 MB
|
|
物理规格
|
高x宽x深（1U）
|
44×440×300 mm
|
|
净重
|
最大 3kg
|
|
电源
|
单/双交流电源
|
100～240 伏特，50/60 赫兹，最大 1 安培
|
|
单/双直流电源
|
-36～-72 伏特，最大 2.5 安培
|
|
最大功耗
|
18 W
|
|
安装与环境
|
安装方式
|
机架式
|
|
工作环境
|
温度：0～40℃；相对湿度：10%～90%（非冷凝）
|
|
储藏环境
|
温度：-40～70℃；相对湿度：5%～90%（非冷凝）
|
