IDM M9000便携式多媒体调度机

IDM M9000便携式多制式融合调度机是北京瑞光极远数码科技有限公司研制的小型一体化调度设备，用于把SDH传输、手机、短波与超短波电台、FXS用户电话、FXO环路中继和IP话机接入同一套调度网络，实现音视频调度与融合通信的统一接入。一台设备同时承担光传输、语音交换与视频编解码，野外指挥所的电话、电台与图像可以在同一处汇聚，为指挥调度提供一体化承载。

图1：IDM M9000便携式多媒体调度机整机正面外观与面板布局

整机采用19英寸3U插盘式机箱，业务接口按板卡配置，10路FXS接口、10路FXO接口与8路E1接口能在同一机箱内共存。作为一款紧凑型多媒体调度机，野外站点不必再堆叠多台单一功能设备，机柜空间、供电回路与值守点位同步减少，产品展示与现场部署都更为便捷。

图2：IDM M9000机箱侧面散热结构与便携运输状态

核心参数速览：10路FXS · 10路FXO · 8路E1 · 4路1080P视频编解码 · 155M PDH光口 · 8路RS232/RS485/RS422

一台便携调度机为什么能替代野外站点的多套通信设备？

原因在于接口种类被收进同一个机箱，而不再由多台设备分担。IDM M9000可融合SDH通讯、手机通讯、电台通讯、用户电话（FXS）与环路中继（FXO）等多种通讯手段，语音交换与传输在同一条业务链路上完成，现场少一次联调就少一个故障点。这种将音视频调度能力集于单机的设计，让野外站点无需再分别部署多套通信设备。

图3：IDM M9000后面板业务接口与光接口排列

不同制式的互通由数字语音处理与网络加密传输两项技术支撑。不同频段的对讲机、超短波电台、短波电台、传统PSTN电话、IP软电话和传统IP话机都能以语音方式接入调度网络，值班员在同一调度界面上呼叫任意一类终端，实现融合通信下的统一接入与产品展示级的界面呈现。

设备形态决定了部署速度。3U机箱可装箱运输，到场后按现场接口种类插板、接续终端、上电配置即可开通，不需要为电话、视频、数据分别进场施工。对临时驻训、抢修抢险这类时间窗口很短的任务，能否按时上线直接决定指挥所的指挥调度能力。

图4：IDM M9000机箱后面板电源与保护地端子

这是什么设备？在专网里承担什么角色？

IDM M9000是一台小型便携式多媒体调度机，位于现场终端与传输链路之间。设备一侧接入电话机、电台、话机与视频终端，另一侧通过155M PDH光口或E1接口把业务送到远端，语音与图像在专网内部闭环，不依赖公共网络。作为融合调度体系中的核心节点，它同时承担音视频调度与融合通信指挥调度系统的前端接入职责。

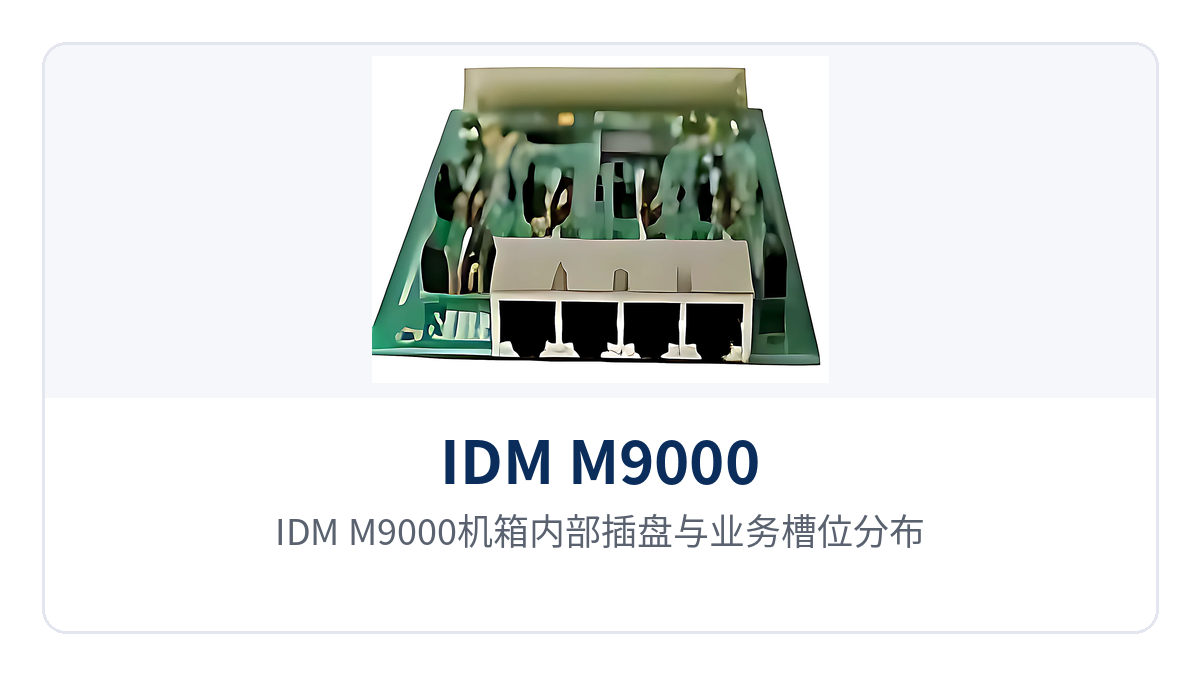

图5：IDM M9000机箱内部插盘与业务槽位分布

在组网中可以按三种方式使用。设备可以直接单独使用组建小范围调度系统，也可以配调度台使用形成现场指挥席位，还可以作为大调度系统的远端集群接入网关，把远端的电台与话机纳入中心调度。无论是军队应急通信车方案还是政府专网光纤通信方案，均可将其作为远端接入节点灵活部署。

机箱结构为19英寸3U插盘式，提供9个用户槽位，可插入8FE以太网交换盘、8E1业务盘、PDH业务盘、高清视频编解码器盘以及各类64K业务盘。扩容时增加或更换板卡即可，不必更换整机，既有终端与布线维持原状。作为专业的指挥调度系统厂家，瑞光极远在该机型上兼顾了多媒体调度机的扩展性与现场部署的便捷性。

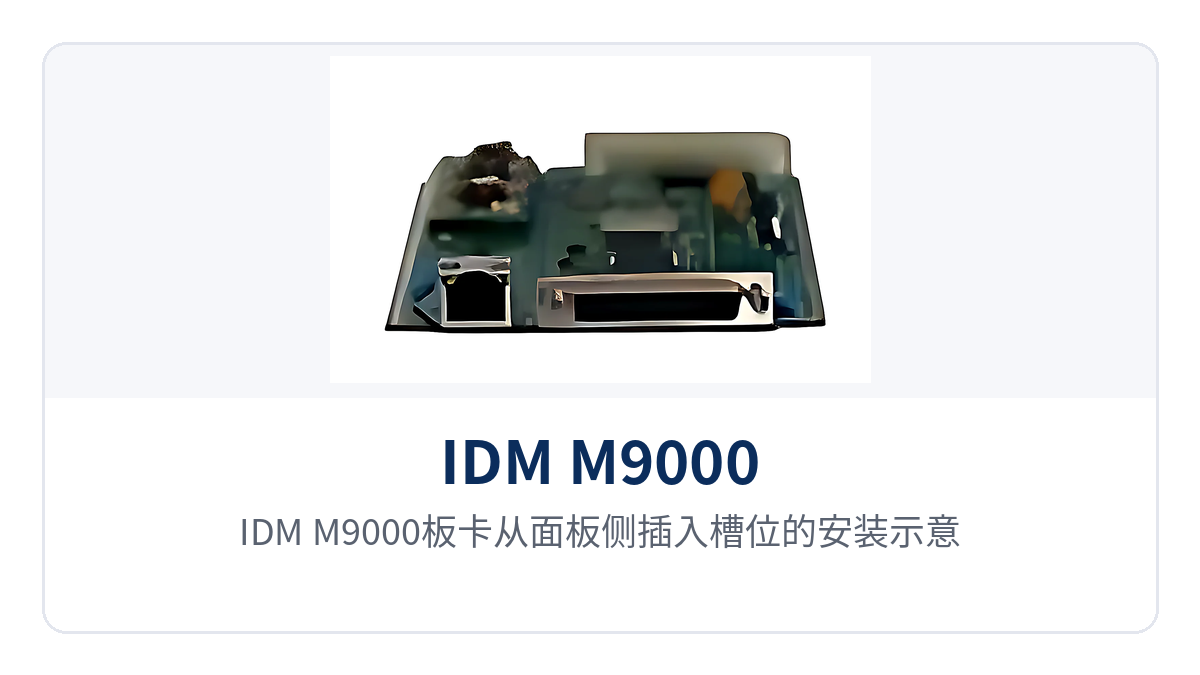

图6：IDM M9000板卡从面板侧插入槽位的安装示意

核心参数与板卡配置怎么核对？

IDM M9000的能力由插在机箱里的板卡决定，功能、板卡与参数三张表可以逐项对照，选型时按现场接口数量反推板卡配置。配置完成后，接口数量、传输带宽与业务类型都以实际插盘为准，订货前建议把三张表同时打开核对。对于承担音视频调度与指挥调度任务的场景，板卡组合还需兼顾产品展示信号与融合通信链路的接入需求，确保多媒体调度机在整机层面留有扩展余量。

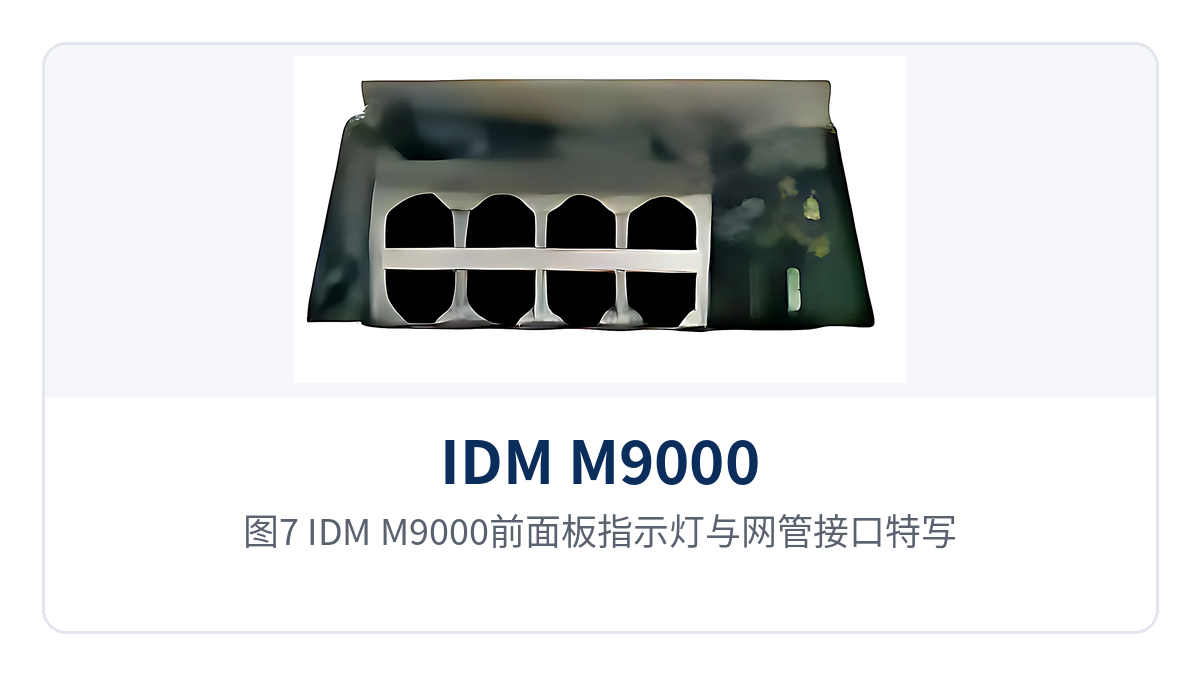

图7：IDM M9000前面板指示灯与网管接口特写

功能总览

功能项	功能说明
多制式语音融合	把FXS用户电话、FXO环路中继、磁石与热线、E1数字信令与IP话机接入同一调度网络，分机之间可直接互拨，为融合调度提供语音底座
电台与手机接入	支持短波、超短波、集群对讲等无线电台接口与GSM/CDMA手机接口，实现无线终端与有线终端的语音双工互通，满足指挥调度现场互通需求
光传输承载	3U-PDH盘提供155M PDH光接口与2个共享百兆以太网接口，话音、数据与视频可经光纤延伸至远端站点，适配政府专网光纤通信方案的骨干延伸
高清视频编解码	3U-HDVcodec盘提供4路1080P视频输入与1路1080P输出，占用1个EOS通道，带宽按NxE1配置，可承载产品展示与现场图像回传
数据接口接入	3U-8V.24盘提供8路RS232/RS485/RS422接口，承载监控采集与环境量等低速数据业务
以太网交换	3U-8ETH盘提供8路百兆以太网交换业务，第9个百兆口接SDH中4个EOS通道之一
信令接入	3U-WG300盘提供2路本端或远端E1数字信令接入，支持一号、七号、PRI与V5.2信令
通用PCM插槽	3U-8USER盘提供四个通用插槽，可以插入4块双路的64K业务PCM插卡

3U板卡选型表

板卡型号	提供接口与能力	典型用途
3U-10FXS盘	提供10路FXS接口	接普通电话机与用户话机，设备侧提供馈电与铃流
3U-FXO盘	提供10路FXO接口	接自动用户电话交换机、共电电话交换机的用户侧接口
3U-8E1业务盘	提供8路E1接口	按G.703标准与既有传输或交换设备对接
3U-PDH盘	155M PDH光接口和2个共享百兆以太网接口	把本端业务经光纤送至对端站点，支撑政府专网光纤通信方案的远端覆盖
3U-8V.24盘	提供8路RS232/RS485/RS422	接监控采集、环境量与告警数据
3U-HDVcodec	四路1080P视频输入、1路1080P输出，占用1个EOS通道，带宽为NxE1	现场图像编码上传与远端画面还原，可用于产品展示与视频会商
3U-8ETH盘	提供8路百兆以太网交换业务，第9个百兆口接SDH中4个EOS通道之一	视频与IP终端接入并上联EOS通道
3U-WG300	提供2路本端或远端E1数字信令接入，支持一号、七号、PRI、V5.2信令	与既有交换设备信令互通，或起交换机作用
3U-8USER	四个通用插槽，可插入4块双路的64K业务PCM插卡	小容量、多制式混合接入的补位盘位
3U-8MVOICE	8路多模式2线音频，可网管配置成FXS、FXO、热线、普通磁石、2100HZ磁石	老旧专网终端按现有制式接入
3U-4EM2/4VOX	提供4路可网管控制增益的EM2/4线音频，调节步长0.5dB	平衡音频与EM信令对接
3U-8SY64K	提供8路同向64K接口	与既有PCM设备对接同向64K业务

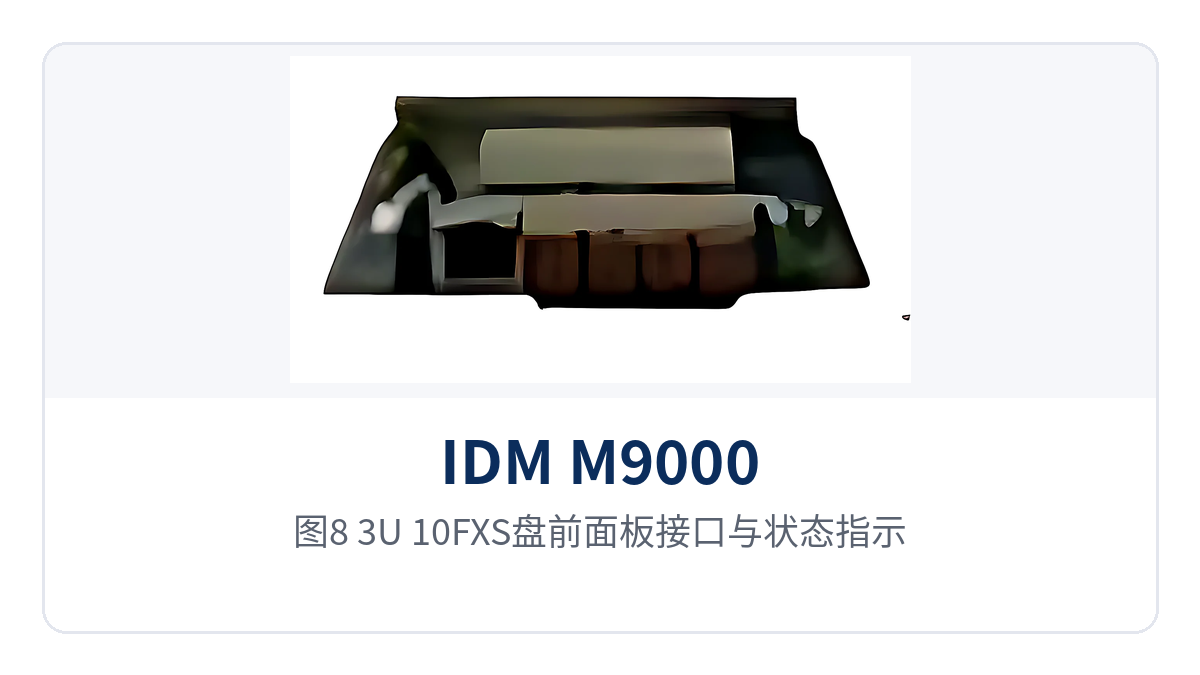

图8：3U-10FXS盘前面板接口与状态指示

接口与性能参数表

项目	参数/指标	说明/适用条件
整机结构	19英寸3U插盘式机箱	业务板卡从面板侧插入，换板扩容不换整机
FXS接口	10路/盘	3U-10FXS盘提供，接普通电话机与用户话机
FXO接口	10路/盘	3U-FXO盘提供，接交换机用户侧接口
E1接口	8路/盘	3U-8E1业务盘提供，G.703标准2.048Mbps
光接口	155M PDH光接口	3U-PDH盘提供，同盘含2个共享百兆以太网接口
视频接口	4路1080P输入、1路1080P输出	3U-HDVcodec盘提供，经1个EOS通道传输，带宽NxE1
串行接口	8路RS232/RS485/RS422	3U-8V.24盘提供，承载低速数据业务
以太网接口	8路百兆交换 + 1路百兆上联	3U-8ETH盘提供，第9个百兆口接SDH中4个EOS通道之一
信令方式	一号、七号、PRI、V5.2	3U-WG300盘提供2路本端或远端E1数字信令接入
多模式音频	8路2线音频，可配置FXS、FXO、热线、普通磁石、2100HZ磁石	3U-8MVOICE盘提供，模式由网管设定
EM音频	4路EM2/4线，增益网管可调，步长0.5dB	3U-4EM2/4VOX盘提供，增益范围以厂家资料为准
同向64K	8路	3U-8SY64K盘提供
业务配置	板卡业务类型与音频增益由网管设置	网管可对每路通道单独调整

作为指挥调度系统厂家，瑞光极远在整机选型之外还可提供军队应急通信车方案与政府专网光纤通信方案的配套建议，调度台与融合通信指挥调度系统的对接方式也可在订货前一并确认，使多媒体调度机在实际部署中兼顾融合通信与指挥调度的双重需求。

10路FXS、10路FXO与8路E1怎么在一台设备里共存？

三类接口由三块独立板卡承载，插在同一机箱的不同槽位，通过机箱内的交换与复用单元连通。电话侧、中继侧与数字传输侧各自成盘，现场按需要插入，互不挤占对方端口。三块盘可以同时满配，接口数量按插盘数量叠加，这一设计也让整机在音视频调度与融合通信场景中具备灵活的接口扩展能力。

3U-10FXS盘：10路用户电话怎么接

3U-10FXS盘在一块板上提供10路FXS接口，直接连接普通电话机与用户话机，由设备侧提供馈电与铃流。现场把话机线接到对应端口并做好标签，不需要另配用户板或话机电源。

图9：3U-10FXS盘整板外观与10路端口排列

FXS侧的通话由调度机内的交换功能完成，分机之间可以直接互拨，也可以经FXO中继或E1信令出局。号码规划与呼叫权限在配置阶段一次设定，后续增加话机只占用端口，不改动组网结构。对于融合调度与指挥调度系统而言，这部分用户端口是调度台与现场话机接入的基础资源。

图10：3U-10FXS盘单个FXS端口与线序标签特写

3U-FXO盘：10路环路中继怎么对接

3U-FXO盘提供10路FXO接口，用于连接自动用户电话交换机、共电电话交换机等设备的用户侧接口，把既有交换机的分机引入调度系统。老站点原有话机与号码可以继续使用，改造只发生在接口一侧。

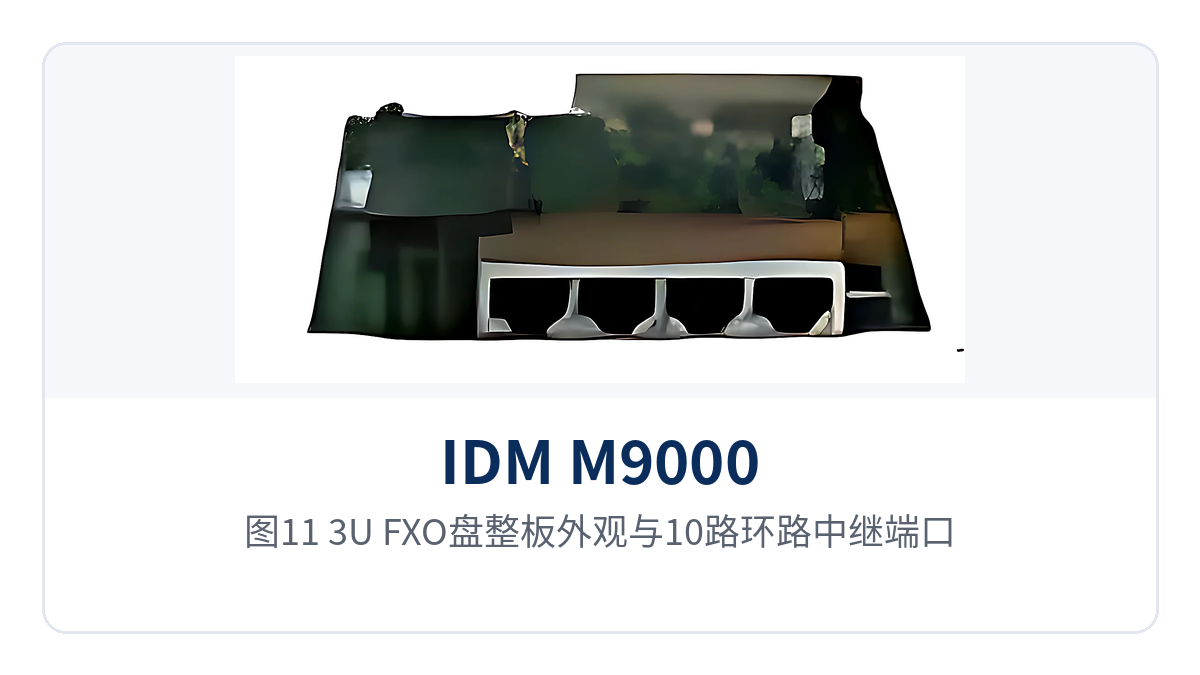

图11：3U-FXO盘整板外观与10路环路中继端口

FXO与FXS成对出现时形成一条完整的中继通道：一端以FXO接入对方交换机的用户线，另一端以FXS提供本端话机。两个方向的呼叫都能走这条通道，值班员不必在两套话机之间来回切换。这种对接方式在政府专网光纤通信方案与军队应急通信车方案中都属于常见的存量交换机利旧手段。

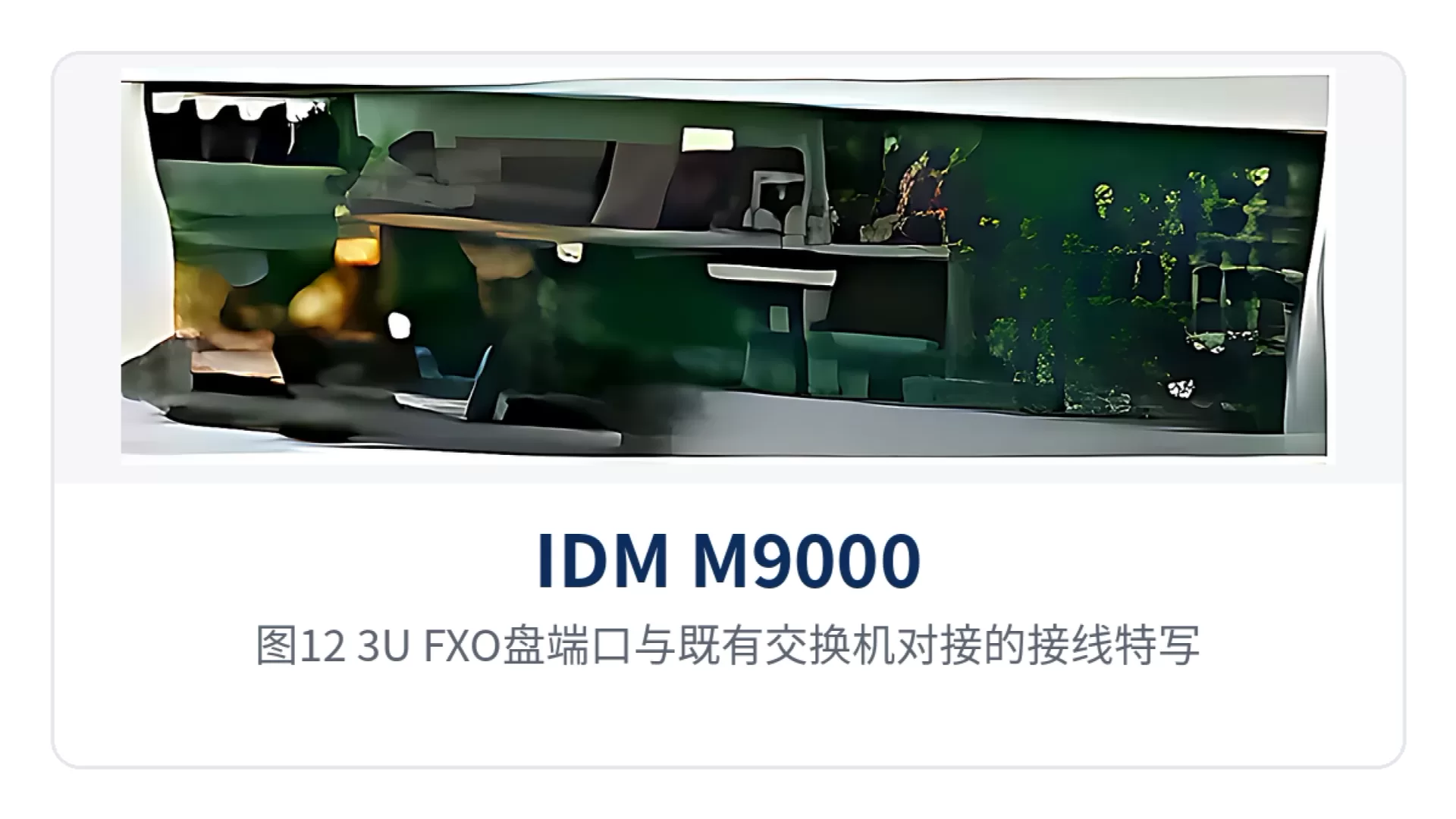

图12：3U-FXO盘端口与既有交换机对接的接线特写

3U-8E1业务盘：8路E1怎么和既有传输对接

3U-8E1业务盘提供8路E1接口，按G.703标准以2.048Mbps速率与既有传输设备或交换设备对接。E1通道既可直接承载64K话音业务，也可划出部分时隙作为数据与视频的承载通道。

图13：3U-8E1业务盘整板与8路E1接口排列

需要信令互通时增配3U-WG300信令接入盘。这块盘提供2路来自本端或远端的E1数字信令接入通道，支持一号信令、七号信令、PRI信令与V5.2信令，向本端或远端提供电话接入，或起电话交换机的作用。作为指挥调度系统厂家常配的信令板卡，它让多媒体调度机能够与既有程控交换网络互通。

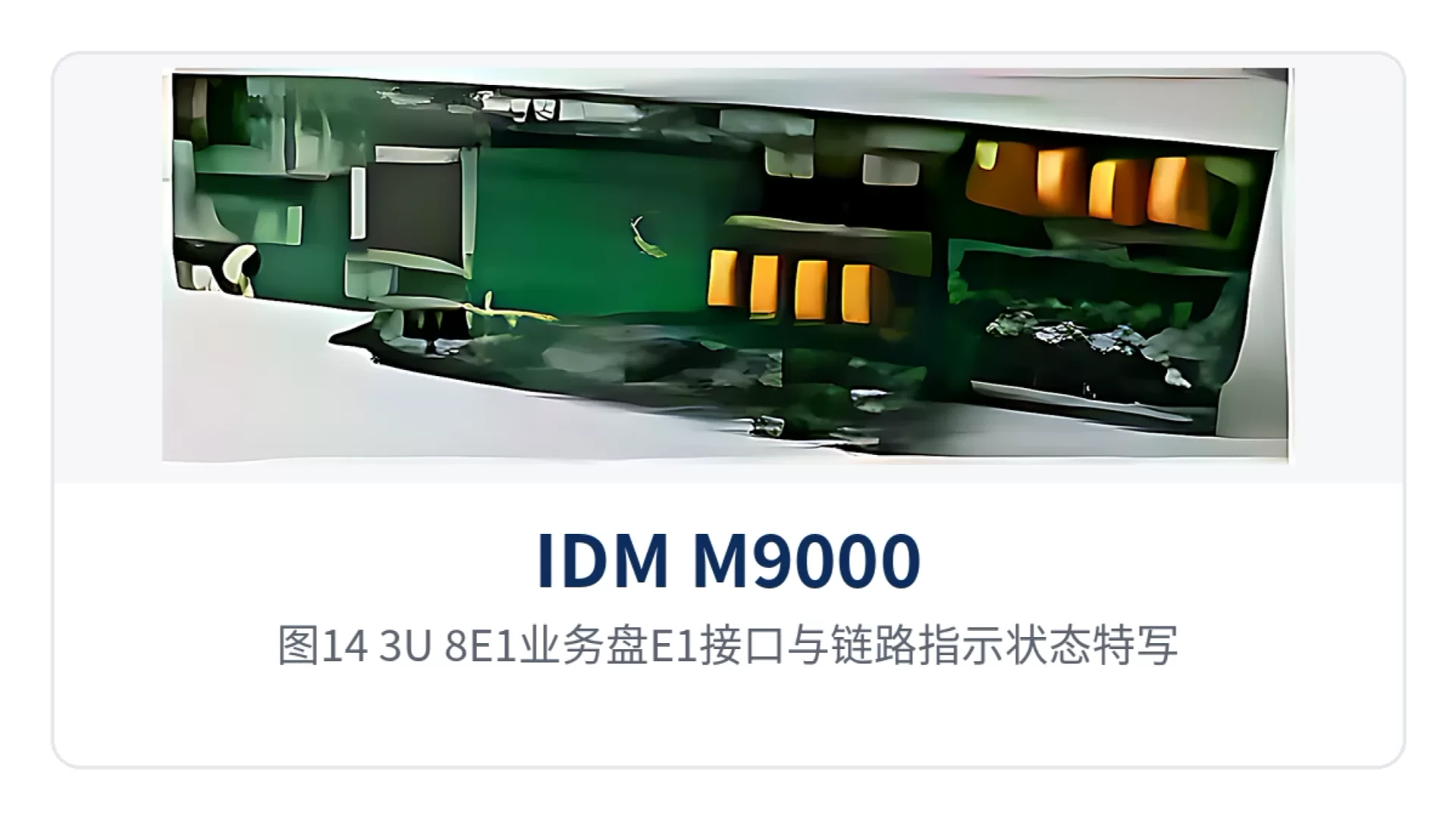

图14：3U-8E1业务盘E1接口与链路指示状态特写

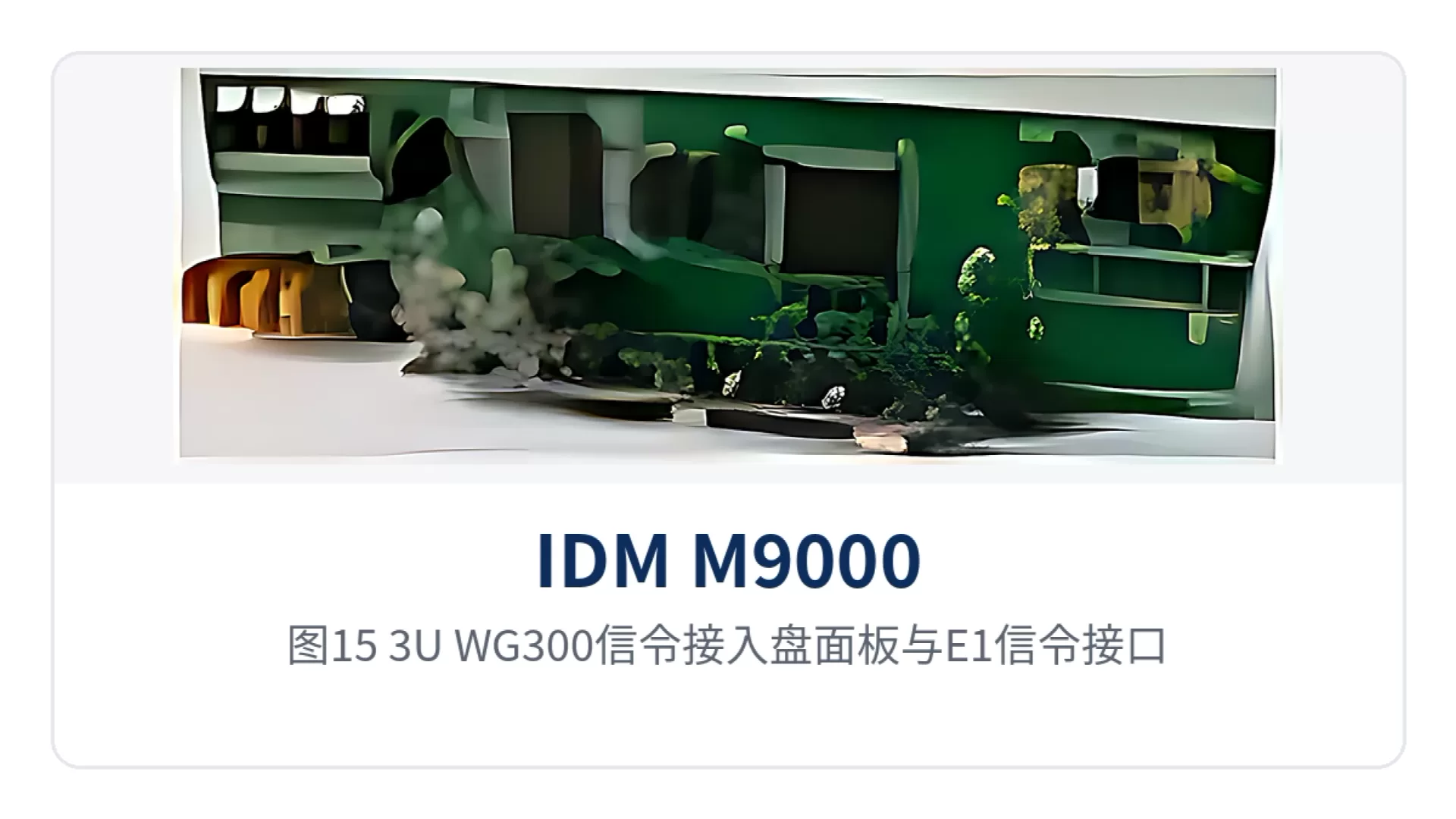

图15：3U-WG300信令接入盘面板与E1信令接口

4路1080P视频编解码怎么经EOS通道回传？

3U-HDVcodec盘在一块板卡上提供四路1080P视频输入与1路1080P输出，视频以编码方式进入EOS通道传输，占用1个EOS通道，带宽按NxE1配置。现场四路摄像机接入同一块盘，远端解出1路画面供指挥席显示与录像，为指挥调度提供直观的现场画面支撑。

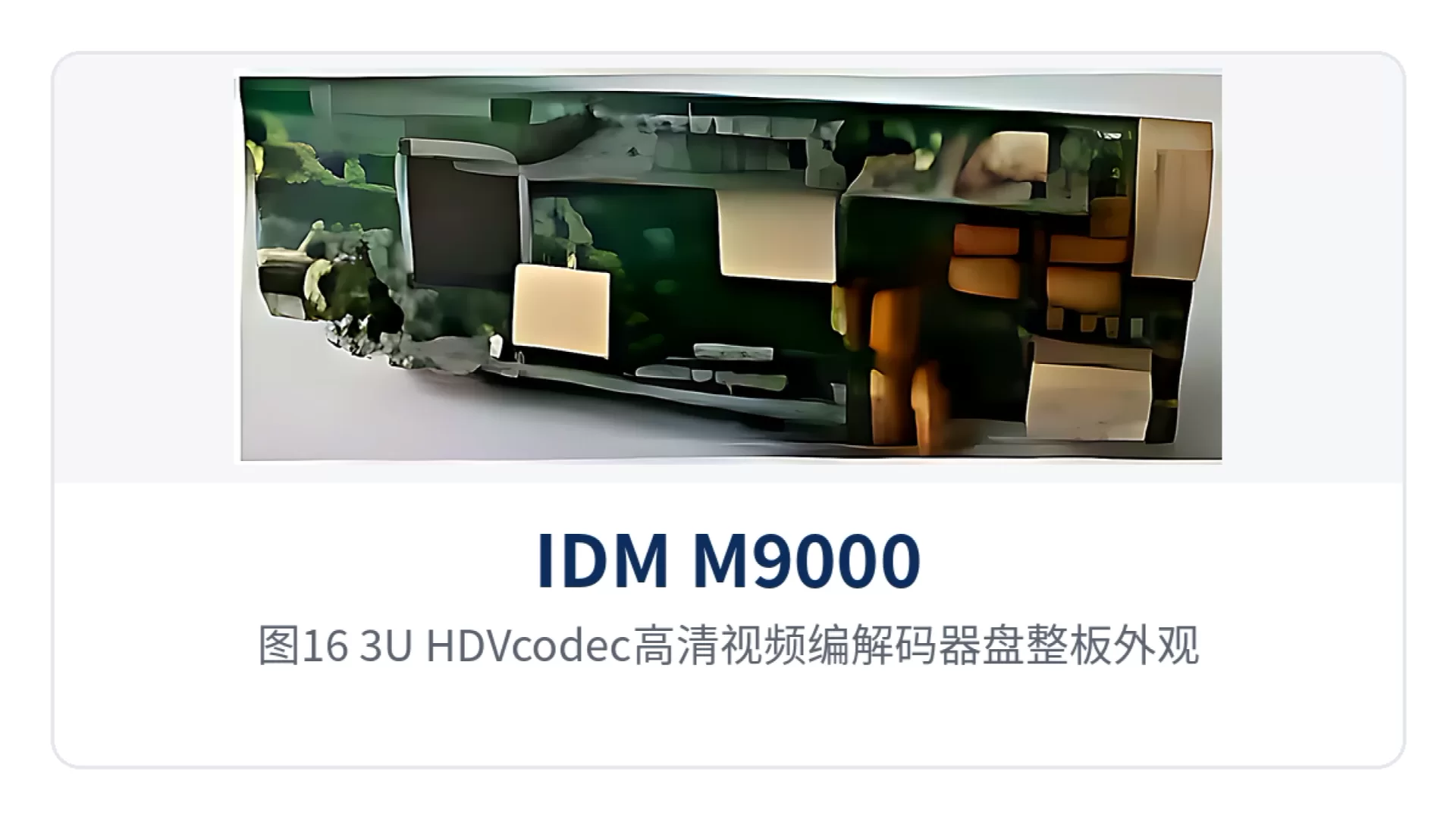

图16：3U-HDVcodec高清视频编解码器盘整板外观

承载视频的以太网通道由3U-8ETH盘提供。这块盘提供8路百兆以太网交换业务，第9个百兆口接SDH中4个EOS通道之一，视频流从摄像机的交换口进入，再经第9口上联到EOS通道，不与话音时隙争抢资源。

图17：3U-HDVcodec盘4路1080P视频输入与1路输出接口特写

带宽按需分配是这套组合的实用之处。单路视频占用的NxE1通道可按现场链路容量设定，链路紧张时压缩视频带宽、链路富余时提高画质，带宽规划时始终先保证话音时隙。视频路数与带宽的对应关系在订货前一次算清，避免现场反复调参。在音视频调度业务中，这种按需分配机制直接影响到产品展示类画面与现场回传画面的传输质量。

图18：3U-8ETH盘8路百兆交换口与第9口上联EOS通道

视频与话音在同一条光链路上并行，是野外指挥所把现场画面送到后方的常见做法。摄像机接在3U-8ETH盘的交换口，编码后的视频经EOS通道进入3U-PDH盘的光链路，后方解出画面即可用于会商与决策，这也是融合通信指挥调度系统中视频回传的典型链路组织方式。

图19：视频经EOS通道与话音同链路回传的组网示意

8路串口与155M PDH光口如何在一台设备上并存？

3U-8V.24盘提供8路RS232/RS485/RS422接口，用于接入监控采集、环境量、告警接点等低速数据业务。串口数据与话音走同一个机箱的交叉与复用单元，现场不必为数据单独拉一对光纤或加一台串口服务器。

图20：3U-8V.24盘整板与8路串行接口排列

3U-PDH盘提供155M PDH光接口和2个共享百兆以太网接口，把本端业务经光纤送到对端站点。一对光口即可承载话音、串口数据与视频，同一套板卡把三类业务一次送出去。

图21：3U-8V.24盘RS232/RS485/RS422接口定义特写

两块盘共存的意义在于业务一次成帧。数据、语音与视频在同一机箱内完成复用后只走一条光链路，站点之间的光缆资源占用下降，运维也只需管理一张网管视图。对只有一对光纤可用的野外站点，这种复用方式直接决定了能否同时开通三类业务，也是瑞光极远在军队应急通信车方案与政府专网光纤通信方案中常被采用的组网思路。

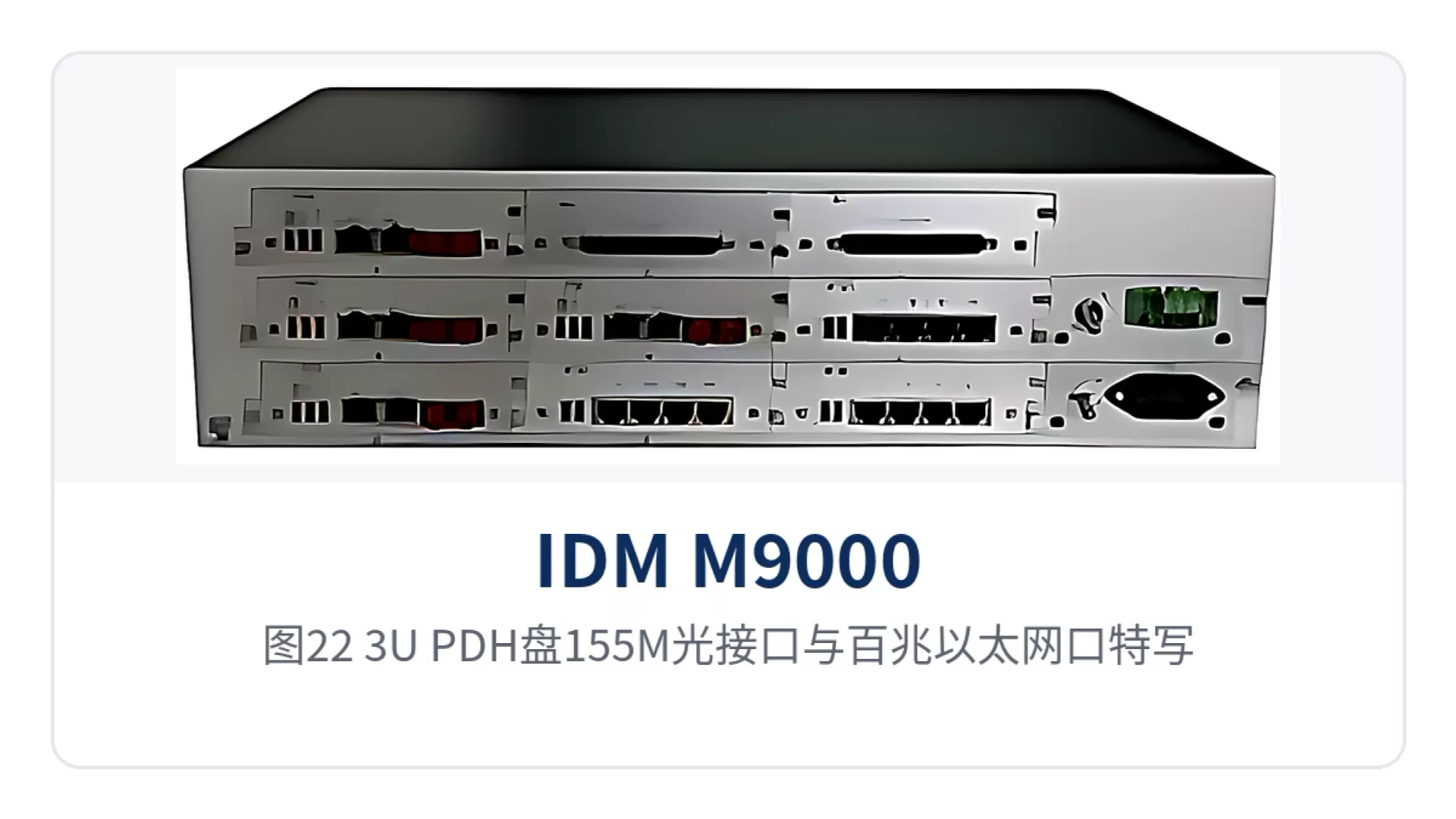

图22：3U-PDH盘155M光接口与百兆以太网口特写

串口业务的现场接法并不复杂。RS485总线上的采集设备按手拉手方式并接，末端加匹配电阻；RS232设备按点对点接线，屏蔽层单端接地。接线完成后在网管侧确认每一路的收发状态，再进入业务验证环节。

图23：3U-PDH盘光口与对端站点PDH设备点对点连接示意

磁石、热线与EM音频怎么接入既有专网？

3U-8MVOICE盘是一块8路多模式2线音频插卡，可以用网管把每一路配置成FXS、FXO、热线、普通磁石或2100HZ磁石业务卡。板卡模式由软件设定，同一块盘适配不同站点，备件种类随之减少，也让音视频调度与融合通信的接入侧配置更加灵活。

图24：3U-8MVOICE多功能转换业务盘整板外观

对需要平衡音频的老系统，3U-4EM2/4VOX盘提供4路EM2/4线音频，增益可以网管控制，调节步长为0.5dB。3U-8SY64K盘提供8路同向64K接口，用于与既有PCM设备对接同向64K业务，为融合调度提供稳定的音频通道。

图25：3U-4EM2/4VOX盘EM音频接口与增益调节界面

3U-8USER通用插槽用于补位。四个通用插槽可以插入4块双路的64K业务PCM插卡，FXO、FXS、2/4线音频、EM音频、普通磁石、V.24、2100HZ载波磁石、热线电话与通向64K等小卡按现场需要混插，满足多媒体调度机在多场景下的接口搭配需求。

图26：3U-8USER通用PCM业务插槽与64K业务小卡

通用槽位小卡配置表

小卡类型	每卡容量	说明
FXO卡	2路	连接自动用户电话交换机、共电电话交换机等接口
FXS卡	2路	连接自动用户电话交换机、共电电话交换机等接口
2/4线音频卡	2路	提供2线或4线纯音频接入
EM2/4线音频卡	1路	提供2线或4线音频与EM信令接入，EM接口工作电压48V，可按需定制
普通磁石卡	2路	可接磁石电话机或磁石交换机，通常两端配对使用
V.24卡	2路	提供2路V.24业务接入
2100HZ载波磁石卡	2路	通常配对使用，也可与交换机的磁石中继口相连
热线电话卡	2路	提供点到点专线电话接入，提供远端回铃音、挂机音、催挂音等信令音
通向64K卡	2路	提供2路通向64K业务

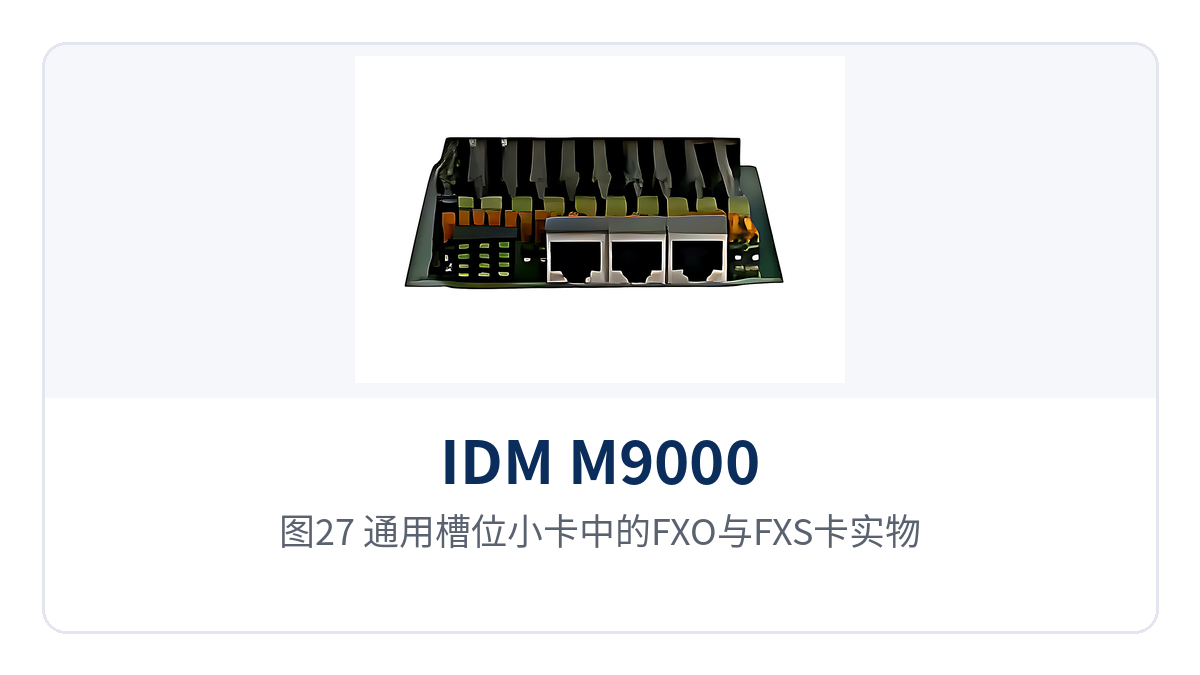

图27：通用槽位小卡中的FXO与FXS卡实物

小卡混插的价值在于按路数采购。某个站点只需要2路磁石、2路热线时，插入对应小卡即可，不必为少量接口整盘采购。接口需求变化时换小卡或补小卡，机箱与公共单元保持不变，这种按需扩展的方式也便于指挥调度系统厂家在项目现场快速调整配置。

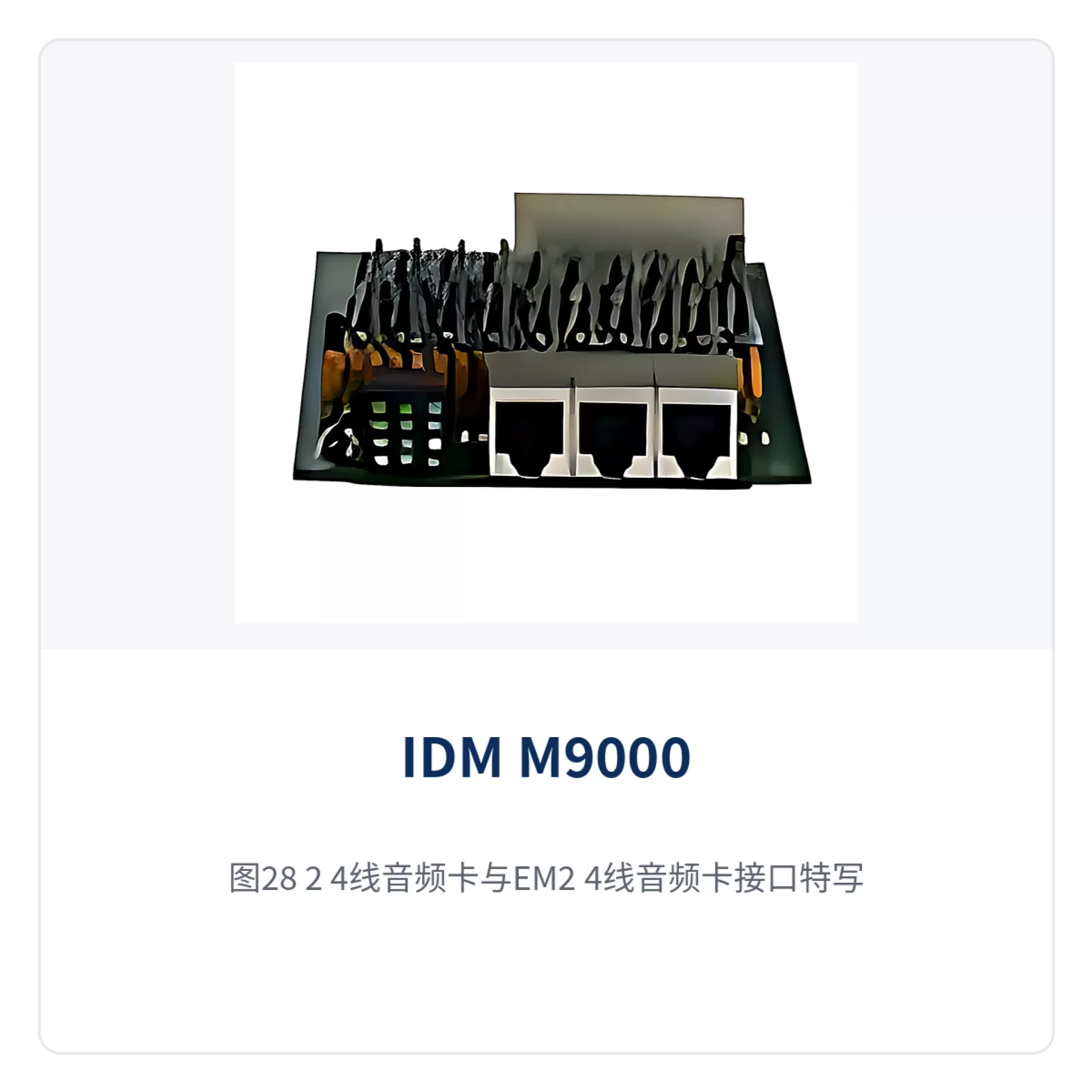

图28：2/4线音频卡与EM2/4线音频卡接口特写

磁石与热线在既有专网里占比很高。普通磁石卡接磁石话机或磁石交换机，2100HZ载波磁石卡与对端配对使用；热线电话卡摘机即接通预设对端，适合哨位、值班室这类只需要一条直达话路的岗位，在指挥调度场景中承担着最基础的直达通话保障。

图29：普通磁石卡与2100HZ载波磁石卡配对连接示意

图30：热线电话卡与通向64K卡实物及端口排列

便携式多制式融合调度机适合哪些现场？

IDM M9000的目标现场是交通不便、市电与公网都不稳定的野外站点。应急、电力与军队三类用户对接口种类、开通速度与连续运行的要求不同，配置时按接口清单逐项落卡，比按型号整体采购更贴合现场，也更能发挥融合通信指挥调度系统的组网优势。

图31：IDM M9000装入便携箱体的运输与展开状态

应急通信与人防指挥：现场指挥所怎么快速成网

应急通信与人防指挥的特点是到场即用。IDM M9000随车或随队运到现场，接入现场电话机与短波、超短波电台，经155M PDH光口与后方指挥中心连通，语音与现场图像同时回传。对野外应急调度而言，设备能否在到场后短时间内形成可呼通的通信网，比参数表上的余量更重要，这也是军队应急通信车方案中常被优先考量的指标。

图32：应急指挥车内的IDM M9000与电台、话机联合部署

人防指挥所与地下工程往往已有既有的磁石话机与专线电话。用3U-8MVOICE盘把这些终端配置成对应模式接入，原有布线不必拆除，改造集中在机箱一侧的接口上，值守人员的使用习惯也不用改变，指挥调度系统的改造对日常值守影响降到最低。

图33：人防指挥所机柜内的调度机与电话终端布放

电力与油田野外作业：站点之间怎么互传语音与数据

电力与油田的野外站点分散在输电走廊与井场之间，站内通常只有调度电话、几路监控数据与少量视频。IDM M9000用3U-8E1业务盘对接既有传输，用3U-8V.24盘接入监控数据，用3U-10FXS盘提供站内话机接口，一台设备覆盖站内全部低速业务，配合调度台即可完成站内语音与数据的统一管理。

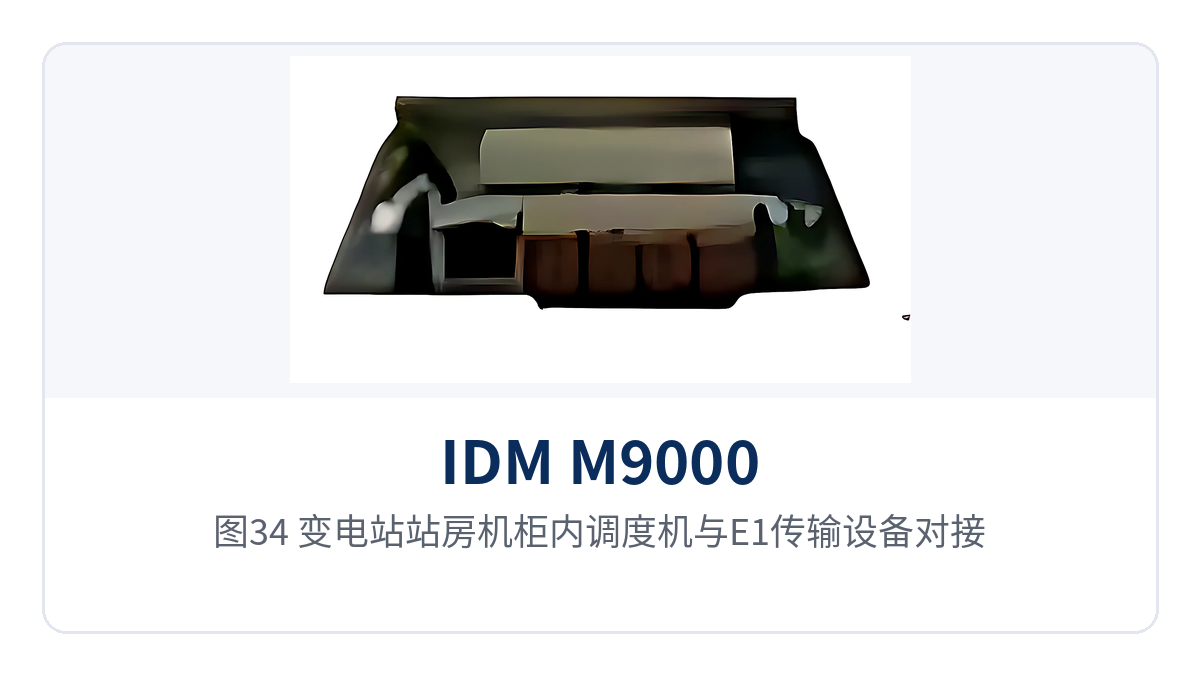

图34：变电站站房机柜内调度机与E1传输设备对接

站点无人值守时，语音与数据经光纤汇总到集控站，值班人员在集控站一侧即可呼叫现场话机、查看串口采集量。野外温差与供电波动对设备是现实考验，机箱与板卡的安装方式按机柜条件确定，供电制式在订货前与厂家确认，政府专网光纤通信方案中对此类站点的供电与安装条件通常也会逐项核实。

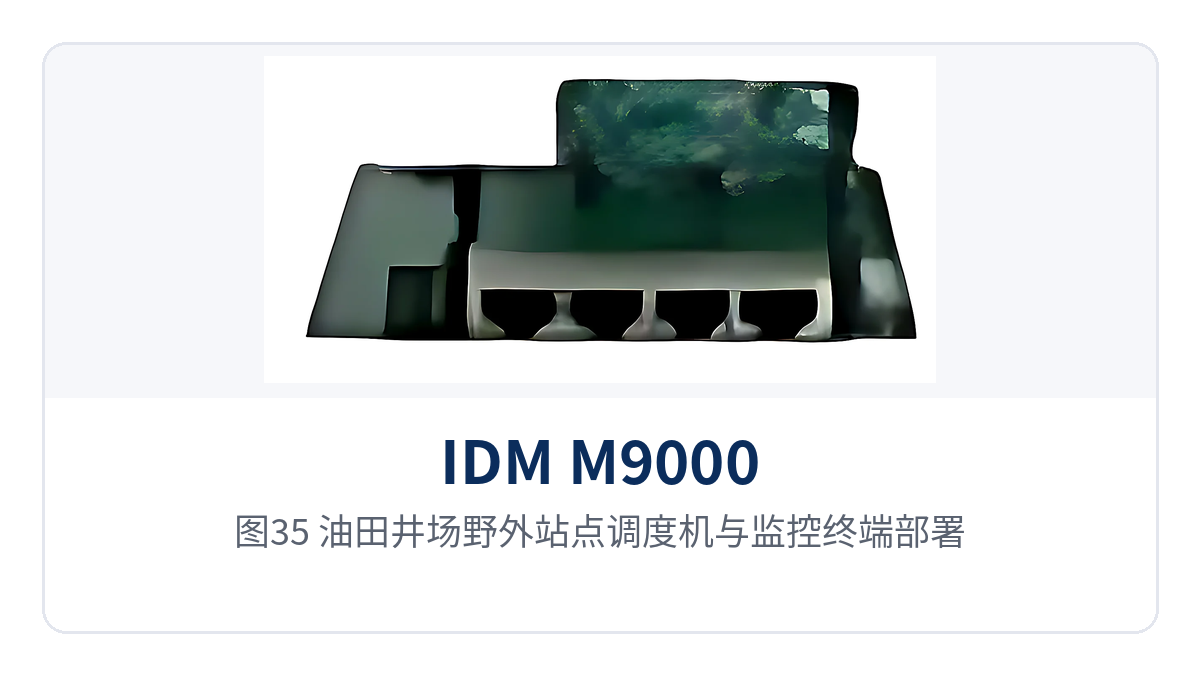

图35：油田井场野外站点调度机与监控终端部署

军队与武警专网：多制式终端怎么纳入同一调度

军队与武警专网内的终端制式繁杂，短波电台、超短波电台、集群对讲、磁石话机与IP话机可能同时存在。IDM M9000把这些终端收进同一套调度网络，任意两类终端之间可以建立语音通道，跨制式呼叫不再依赖人工转接，融合调度能力在跨制式互通中体现得尤为直接。

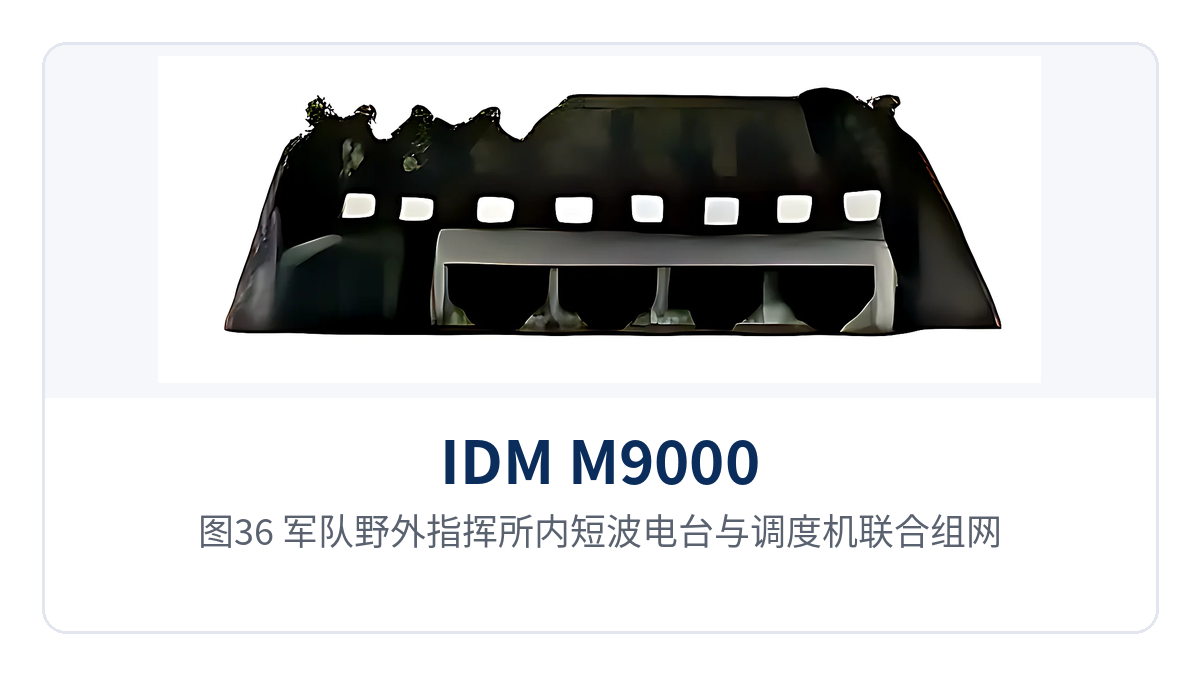

图36：军队野外指挥所内短波电台与调度机联合组网

专网对信息安全的要求高于公网。设备支持传统PSTN接口，也支持SIP标准协议与H.323协议的IP电话，语音在专网内部完成交换与传输，配合网络加密传输技术使用，业务不出专网即可闭环，瑞光极远在该类专网项目中积累的组网经验也可为类似场景提供参考。

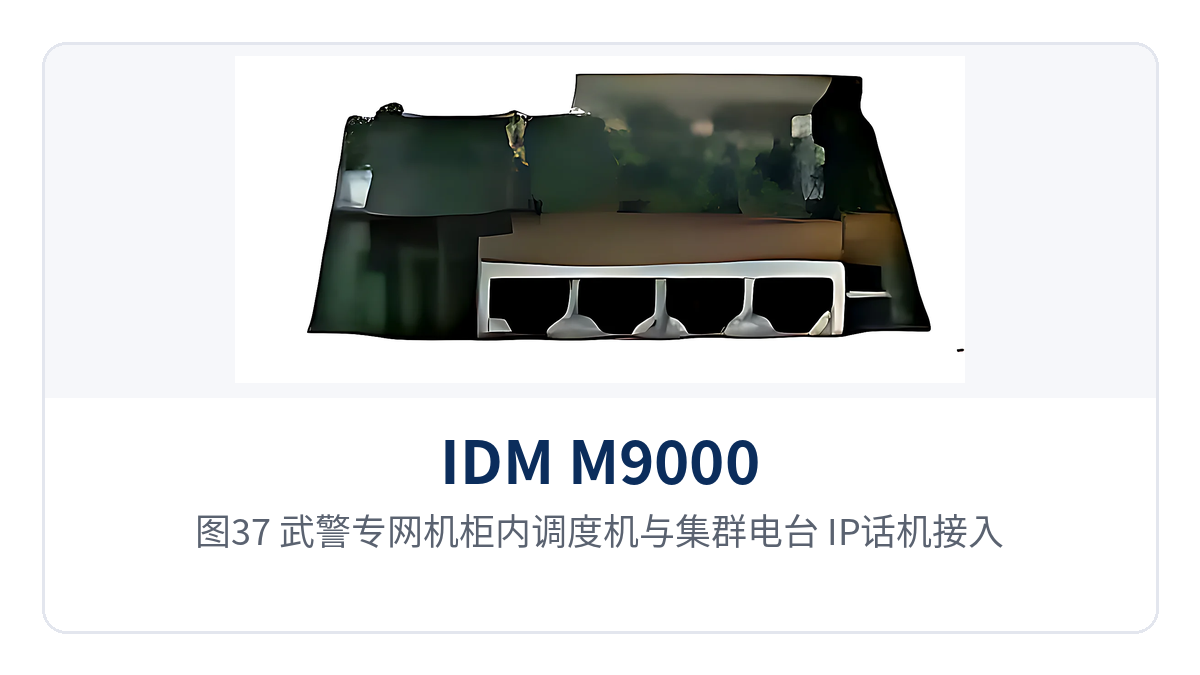

图37：武警专网机柜内调度机与集群电台、IP话机接入

图38：野战条件下调度机与多制式终端的现场展开布线

现场开通要按什么顺序做？

现场开通按六步推进，每一步都有可核对的完成标志。前一步没有确认就继续下一步，返工往往发生在接线与配置之间，重复拆装的代价比多花十分钟核对更高，按序推进也更便于留下验收记录。

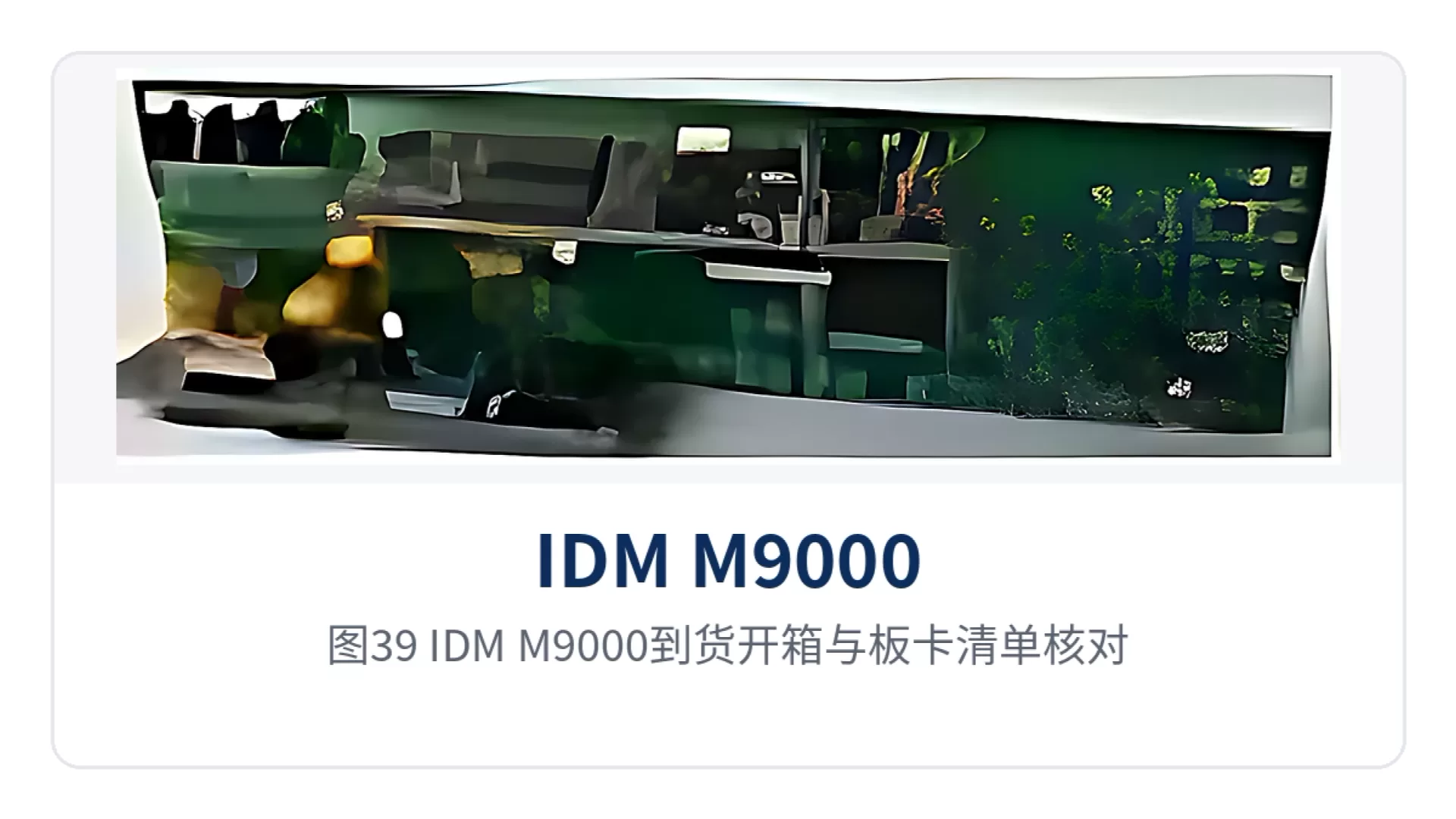

图39：IDM M9000到货开箱与板卡清单核对

1. 核对机箱与板卡清单：按订货配置逐块核对板卡型号与数量，确认3U-10FXS盘、3U-FXO盘、3U-8E1业务盘、3U-PDH盘、3U-8V.24盘、3U-HDVcodec等与现场接口需求一致。
2. 安装机箱并接地：机箱装入19英寸机柜或便携箱体，固定后先接保护地，再接入电源，确认面板供电指示正常。
3. 接续用户侧终端：电话机接3U-10FXS盘端口，交换机用户线接3U-FXO盘端口，每接一路在标签上写明号码与安装位置。
4. 接续传输侧链路：按现场条件选择155M PDH光口或E1接口上联，光纤跳线按收发交叉连接，E1同轴按收发对应接入。
5. 配置业务与号码：用网管设定板卡业务类型、音频增益与视频EOS带宽，规划分机号码与出局路由，并把配置记录归档。
6. 逐项拨打验证：分机互拨、经FXO出局、经E1到远端、视频画面回传、串口数据上报逐项测试，测试结果写入验收单。

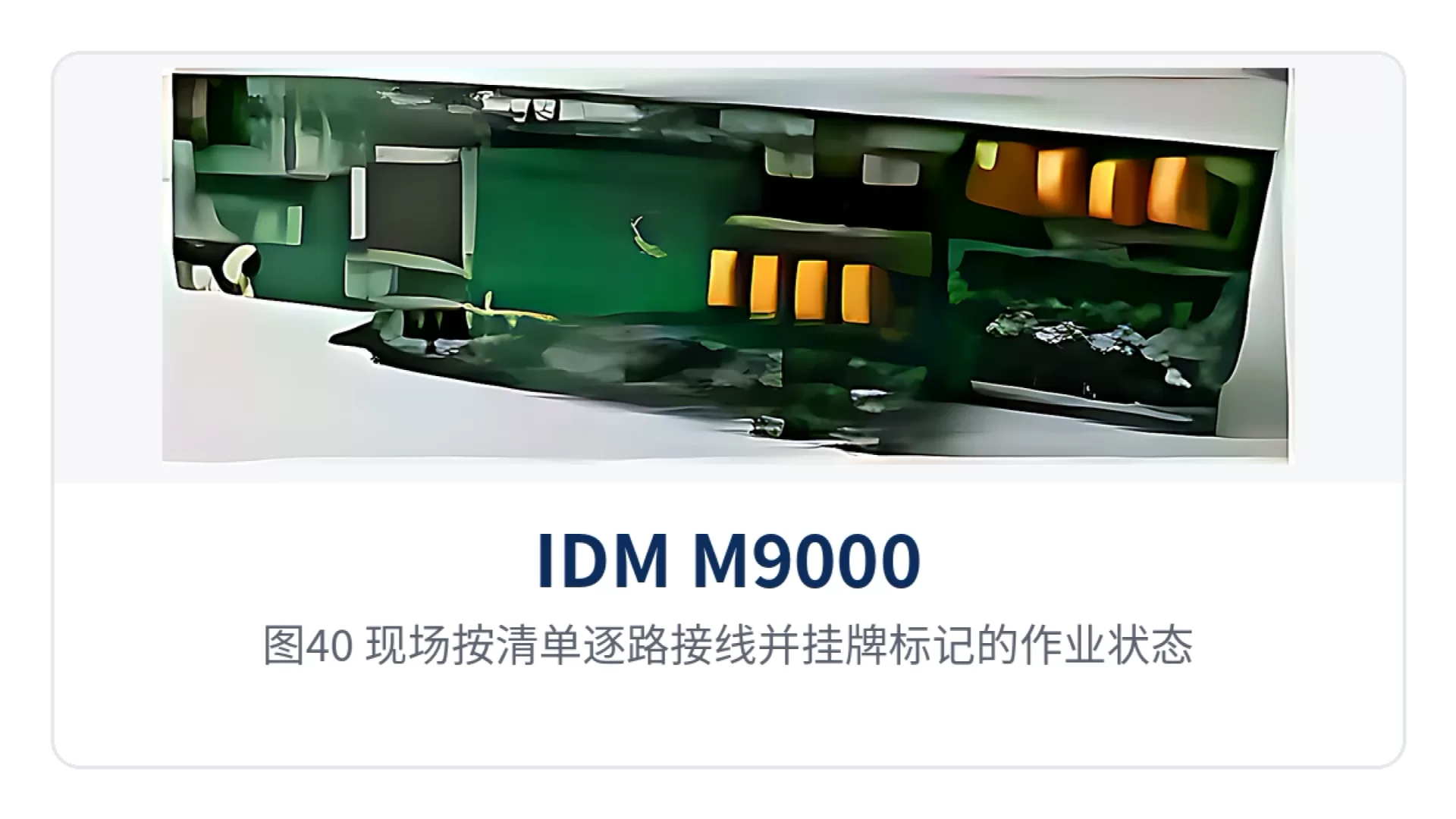

图40：现场按清单逐路接线并挂牌标记的作业状态
