IDM M3000通信指挥调度系统

IDM M3000 融合通信指挥调度系统是一款19英寸2U机架式的TDM时隙交换调度机，由北京瑞光极远数码科技有限公司研制，用于把短波电台、超短波电台、350M与800M集群对讲、卫星电话和普通电话接入同一个语音交换平台，实现统一的音视频调度与指挥调度。

整机可接90路电话或有线对讲终端、24路无线电台，主控盘自带2组E1中继，另可插入WG300盘接入3个E1的电话，并提供2.5Gbps光纤环网与串口汇聚能力，适合应急指挥、人防专网、公安武警无线调度等需要现场快速开通的场合。作为专业的指挥调度系统厂家，瑞光极远在该平台上同时支持产品展示级的调度台操作体验，并可对接军队应急通信车方案与政府专网光纤通信方案，满足多场景下的指挥调度需求。

核心参数速览：90路终端接入 · 24路电台接入 · 6个用户盘位可混插 · 2组E1（No.7/PRI） · 2.5G光纤环网 · 64方会议（可扩展128方） · 交直流双供电

TDM时隙交换调度机是什么设备？

TDM时隙交换调度机是把语音按固定时隙在硬件交换矩阵内完成接续的调度设备，通话建立前就为每路语音预留好带宽，接续动作由时隙交叉完成，不经过IP打包、路由转发和队列排队。作为音视频调度体系中的底层交换设备，它承担着语音接续的核心任务。

这类设备的核心优势来自交换机制本身：带宽是预留的，资源是独占的，因此不会因为链路上多了一路视频或一次大文件传输而出现语音断续；交换矩阵的接续时延以微秒级计算，调度员按下PTT或拨号后听到的提示音几乎无延迟。在融合通信指挥调度系统中，这种确定性时延对指挥调度指令的即时传达尤为关键。

相比之下，IP软交换把语音打成数据包在以太网中传输，链路上任何突发流量、广播风暴或缺失的VLAN规划都会直接反映为杂音、断续甚至掉话。在没有IP传输规划的办公网上跑语音，端口流量限制与VLAN划分缺一不可，这也是安全等级高的指挥场所仍以TDM调度为主选的原因。

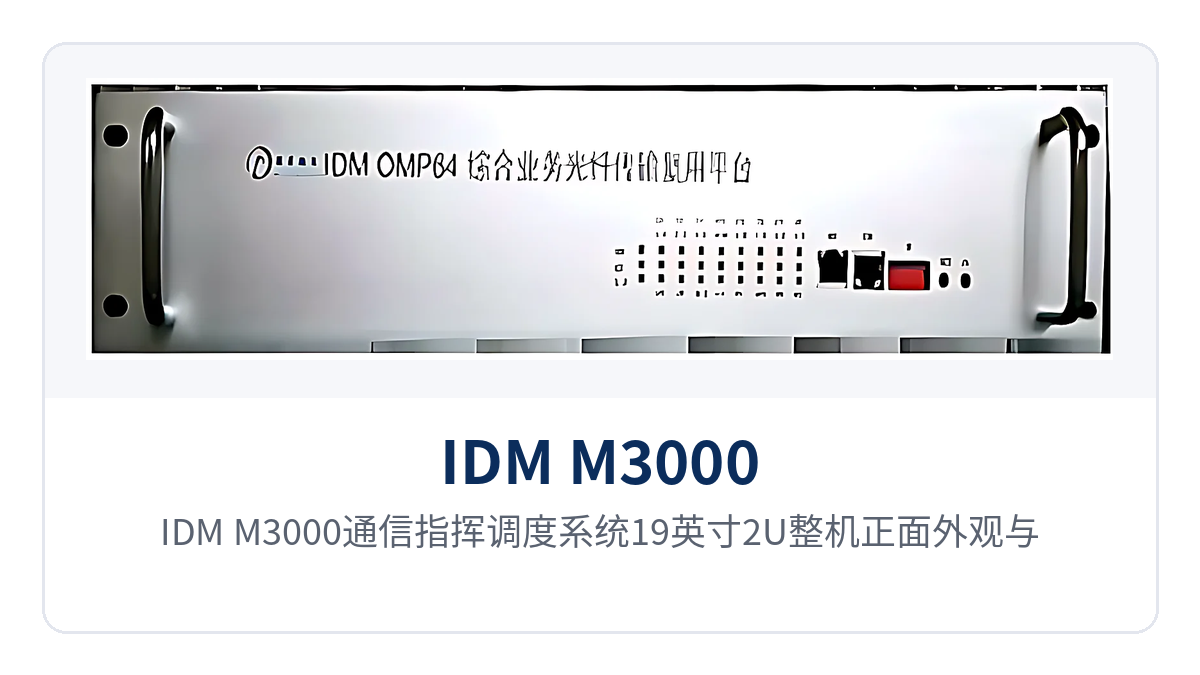

图1：IDM M3000通信指挥调度系统19英寸2U整机正面外观与状态指示灯

设备正面以多色指示灯显示系统与用户状态，机箱为19英寸2U标准宽度，可直接固定在指挥所机柜或通信车机架上。调度台通过以太网接入整机，调度员在席位上完成呼叫、会议与电台话权控制，不必到面板上逐项操作。

核心参数与接口规格一览

IDM M3000的接入能力由主控交换盘与6个用户盘位共同决定，插什么盘就决定这台调度机能接多少部电台、多少部电话。功能、盘位配置与整机参数按三张表列出，便于项目按现场终端数量逐项核对。

功能项	功能说明
多制式中继接入	支持GSM/CDMA接口、普通电话中继接口、普通磁石或2100Hz磁石接口、卫星电话接口
IP电话接入通道	WAN口支持电接口（RJ45）或光接口（FC）形式的IP电话接入
信令接入	支持中国1号信令、中国7号信令、PRI信令，主控盘2组E1可配置为No.7或PRI
无线电台接入	可接24路无线电台，含HF短波、VHF超短波单边带电台、350M与800M集群对讲
有线终端接入	可接90路普通电话或有线对讲终端，支持FXS、FXO、热线、磁石多种用户盘
交换与会议	主控盘提供64方电话会议（可扩展至128方），可同时召开32个电话会议，64路DTMF检测
调度操作	自动与人工接续、一键直通、快速分群合群、本级与上级越级指挥、指挥录音与播放、平板遥控同步操作
光纤环网	提供2.5Gbps光纤环网，环网上可分配30路电话，并可插入串口服务器盘汇聚远端串口
音频处理	时域降噪、发射/接收音频延迟、VOX话音操控发射、VMR话音调制识别、DTMF检测与产生、PSTN自适应混合

盘位	单盘容量	说明
主控交换盘	2组E1＋64方会议	可配置中国7号信令或PRI信令，也可配置成60路用户接口
VHF电台接口盘	每盘4路	连接电台发射机、接收机、遥控操作台，6个盘位满配共24路
FXS用户电话盘	每盘10路	接普通电话机、PTT对讲终端，也可经PCM接入传到更远操作站点
FXO局端电话盘	每盘10路	外线经交换机用户线访问M3000上的调度资源，也可守听VHF电台接口
Hot热线盘	每盘10路	摘机即通话，适合固定岗位的免拨号呼叫
MAG磁石盘	每盘10路	接普通磁石终端或2100Hz磁石终端
Mpconv百兆光纤扩展盘	每盘4个光口	每个光方向可接入NTD421光纤链网
WG300盘	3个E1	实现3个E1上的电话接入，另提供2个E1的No.1、No.7、PRI信令接入
串口服务器盘	按盘配置	对远端串口进行汇聚，可连接各类监控设备

项目	参数/指标	说明/适用条件
设备形态	19英寸2U机架式调度机	可装入标准机柜、通信车机架或便携机箱
用户盘位	6个	VHF、FXS、FXO、Hot、MAG、Mpconv等接口盘混插，支持热插拔
电台接入能力	24路	按VHF电台接口盘每盘4路、满配6盘计算
电话与对讲接入	90路	按FXS/FXO/MAG盘每盘10路计算，实际配置随插盘组合变化
E1接口	主控盘2组E1；WG300盘3个E1	主控E1可配置No.7或PRI信令，WG300另带2个E1的No.1/No.7/PRI信令接入
会议资源	64方，可扩展至128方	可同时召开32个电话会议，64路DTMF并行检测
光纤环网	2.5Gbps	系统可组8个光纤环，每两个环共享30路电话
环网远端设备	IDM GTD442、IDM NTD421	GTD442提供2组物理隔离千兆以太网＋4路电话，可插串口服务器盘
录音能力	30路电话同时录音	配合IP录音系统使用
供电方式	交直流双供电	直流11V15V可用充电电池或车上电源，交流110V220V
工作模式	多方会议、普通电话对讲、PTT终端对讲、广播	四种模式可结合使用，支持多台VHF电台并机

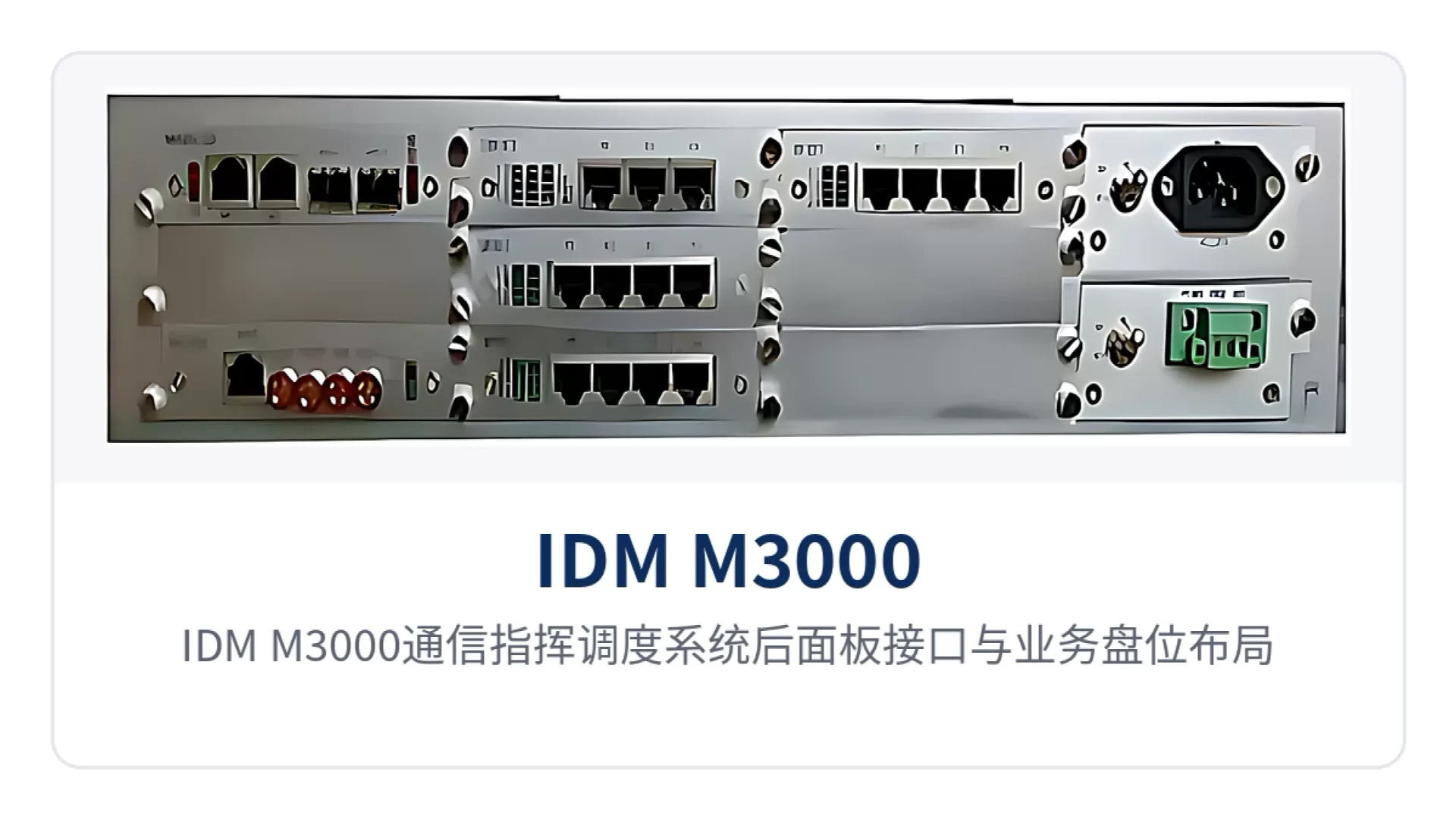

图2：IDM M3000通信指挥调度系统后面板接口与业务盘位布局

后面板集中了E1中继、光口、电源与接地端子，业务盘位在机箱内按槽位编号排列，更换或扩容时按槽位插盘即可。整机模块化结构支持热插拔，现场更换同类模块不必停机改写配置。

90路终端接入与24路电台接入怎么实现？

有线终端与电台接入都靠盘位组合完成：6个用户盘位里插入FXS、FXO、Hot或MAG盘，每盘提供10路电话接口，全部插电话盘时可接90路普通电话或有线对讲终端；插入VHF电台接口盘则每盘4路，满配6盘共24路电台。

电台接口盘直接连接电台的发射机、接收机和遥控操作台，一台调度机就能把不同频段、不同制式的电台收进同一个交换矩阵，值班员用一个话机或一个调度席位即可轮流呼叫各网电台。这种产品展示层面的盘位灵活性，让指挥调度系统厂家能够按项目需求灵活配置，也为军队应急通信车方案提供了紧凑的接入能力。

• 短波与超短波电台：HF、VHF单边带电台接入后可与电话互拨，适合远距离与山区覆盖。
• 集群对讲：350M与800M集群对讲接入后可实现电话与集群用户的双向通话。
• 卫星电话与外线：卫星电话接口、GSM/CDMA接口、普通电话中继接入后，现场可借用外部网络延伸指挥链。
• 磁石与热线终端：磁石盘、Hot热线盘用于老旧磁石话机与免拨号岗位电话。

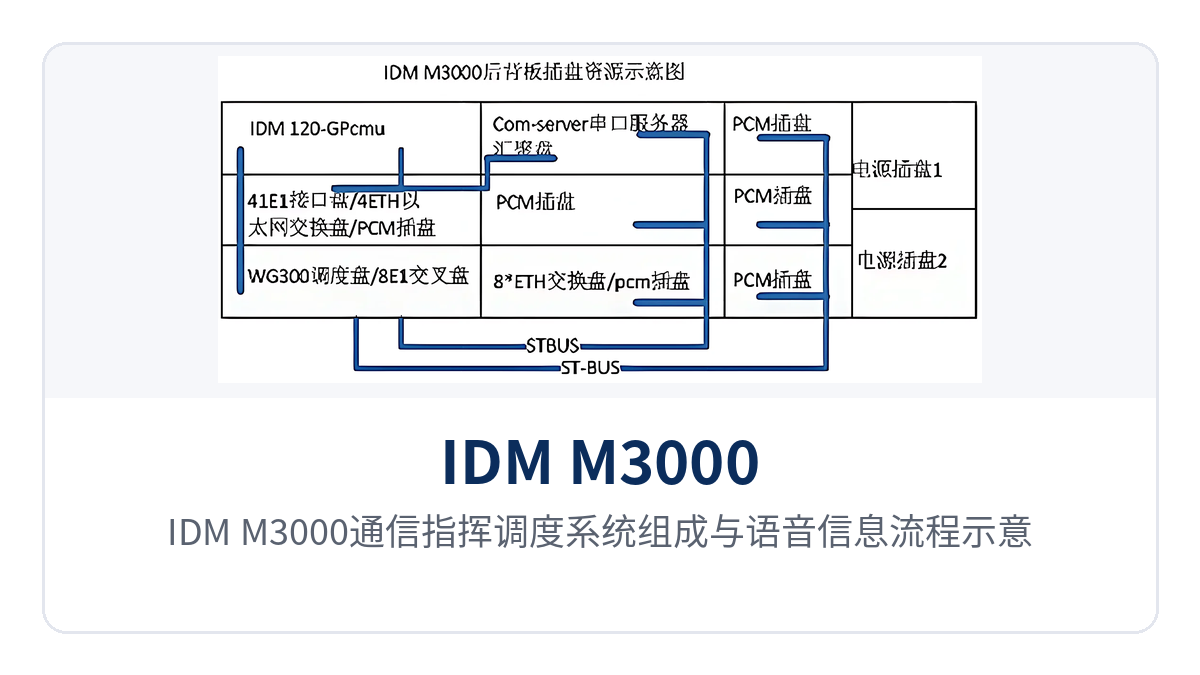

图3：IDM M3000通信指挥调度系统组成与语音信息流程示意

主控交换盘承担全部交换与会议资源，各接口盘的语音经背板时隙汇入主控盘，再由主控盘分配到目标端口。调度台、IP录音系统与平板遥控终端通过以太网接入，与交换侧在逻辑上分离，操作不影响交换矩阵的实时性。在政府专网光纤通信方案中，2.5Gbps光纤环网可将远端站点的话音经光路回传至主控盘，瑞光极远作为指挥调度系统厂家，依托该平台为音视频调度与融合通信指挥调度系统场景提供从调度台席位到远端接入的完整链路。

2.5G光纤环网怎么组网？

2.5Gbps光纤环网通过IDM 120N-GP光盘引出，环上远端节点使用IDM GTD442，GTD442提供2组物理隔离千兆以太网和4路电话，还可以插入串口服务器插盘连接各种监控设备，千兆环网上可以接入多路高清摄像头，为音视频调度提供稳定承载。

环网的价值在于路径冗余：环上任意一点光纤断开后，业务自动沿另一方向绕行，中间断点不影响正常通信，指挥所与远端岗位之间的电话和图像都不会随断纤一起消失。远端提机即通、图像同步显示，也可以对各岗位广播、转接，电话机与集群对讲机可同时监听，满足指挥调度的实时性要求。

系统可组8个光纤环，每两个环共享30路电话，环网电话按岗位分配，不必为每个远端点单独拉一对纤。需要扩展串口设备时，在环上节点插入串口服务器盘，即可把分散的远端串口汇聚到中心统一管理。

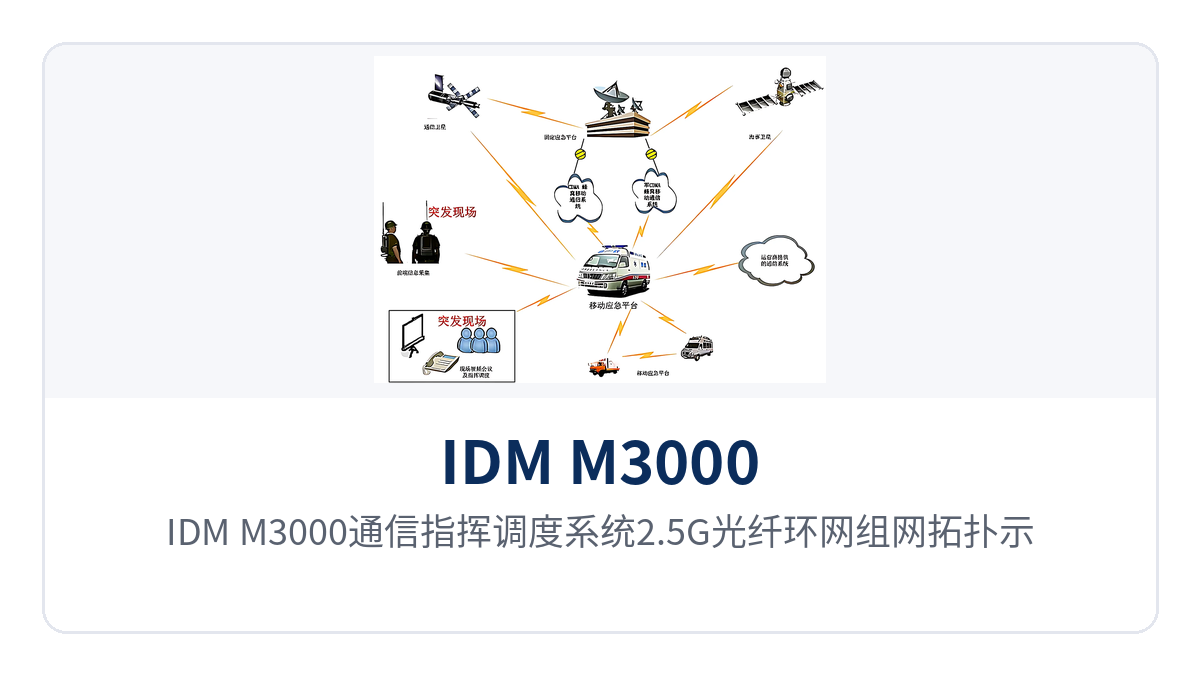

图4：IDM M3000通信指挥调度系统2.5G光纤环网组网拓扑示意

环网插卡为IDM MPconv盘，每盘4个光口，每个光方向可接入NTD421光纤链网，远端再经GTD442落地为千兆以太网与4路电话。这样一条链路同时承载语音、视频与串口数据，布线按环走，施工与备件都按同一套盘型准备，也便于融合通信指挥调度系统的统一组网。

四种对讲工作模式与三种无线通道控制模式

同一部电台可以按岗位性质选用不同对讲模式，调度员在下发前先明确该岗位是"必须发言"还是"只需守听"，再选模式，避免多个岗位同时抢话。四种模式并非互斥，同一部电台可以按班次切换，切换在调度台上完成，不必改动接口盘接线。

• 多方会议模式：每部VHF电台配一个会议号，守听该电台的电话拨号入会，任一方的语音都转发给其他电话与电台，电台连续发射时间限制在2分钟以内。
• 普通电话对讲模式：电话拨入电台接入号码即可守听，要讲话时按flash键或拍插簧获得20秒讲话权（系统默认20秒，可设置），获得讲话权的话机有提示音。
• PTT终端对讲模式：终端平时守听，按下PTT键即发言，讲话时间由终端决定，普通电话机需加PTT适配器。
• 广播模式：电台声音单向广播给所有守听电话，只接听不发言，收听数量不受限制。

无线通道的收发控制有三种方式，每个无线接口选择其中一种：PTT控制模式优先用于带PTT功能的音频接口；DSP音量控制模式用于会议话筒这类无PTT的终端，靠声音大小控制收发；双音频话机键盘控制模式让电话机和手机用DTMF键盘发出收发命令。

实际使用中四种模式可以组合：两部以上电台可并机桥接到同一会议室，一部电台收到的语音转发给其他电台或电话；一部电话也可同时加入多部电台守听，它的发言同时送到多部电台，调度台可集中管控这些通道。

典型应用场景

三类现场的共同点是通信资源分散、可靠性要求高，且往往没有条件做完整的IP传输规划。IDM M3000按"有线无线一体、环网兜底"的方式接入，现场只需要把各类终端接到对应盘位。

应急指挥与人防专网

应急指挥所里通常同时存在短波、超短波、卫星电话和公网电话，指挥员需要在同一席位上完成越级指挥与群组呼叫。IDM M3000把这些资源收进一台2U机箱，一键直通与快速分群合群让指令不必逐级转达，军队应急通信车方案中也可照此配置快速成网。

人防专网的值守岗位分散在地下工程与城区站点，通过2.5G光纤环网把各站点电话接入指挥中心，环网断点不影响通信，某段光纤被施工挖断时其余站点照常通话。交直流双供电让站点在市电中断后仍能维持基本调度，政府专网光纤通信方案亦可沿用这一环网结构。

公安与武警无线通信调度

公安、武警现场以350M与800M集群对讲为主，指挥车需要把集群话务与有线电话、上级专网接通。IDM M3000可接24路电台，插入集群接口盘后电话与集群用户可双向通话，指挥员用一部话机轮询各信道。

处置现场常常临时开设指挥点，设备体积小、自带电池、野外部署快，到场接电接线即可开机。指挥录音与播放功能把处置过程的通话完整留存，便于事后复盘与取证。调度台可按处置阶段临时分群，把不同警种的终端划入同一通话组，阶段结束后重新合群。

能源与边海防无人值守站点

油气管道、变电站与边海防哨所的通信点分散、值守人员少，站点之间距离远。IDM M3000在中心站配置调度主机，远端站点经光纤环网或PCM接入落地电话与串口，串口服务器盘把监控设备的串口数据一并汇聚回中心。

无人值守站点更看重故障自恢复能力：环网单点断纤业务绕行，模块化盘位支持热插拔，现场更换同类模块即可恢复，参数保存在模块内，更换同型号模块不必重新设定使用频率范围。设备由11V~15V直流供电，可用轻便充电电池或车上电源。

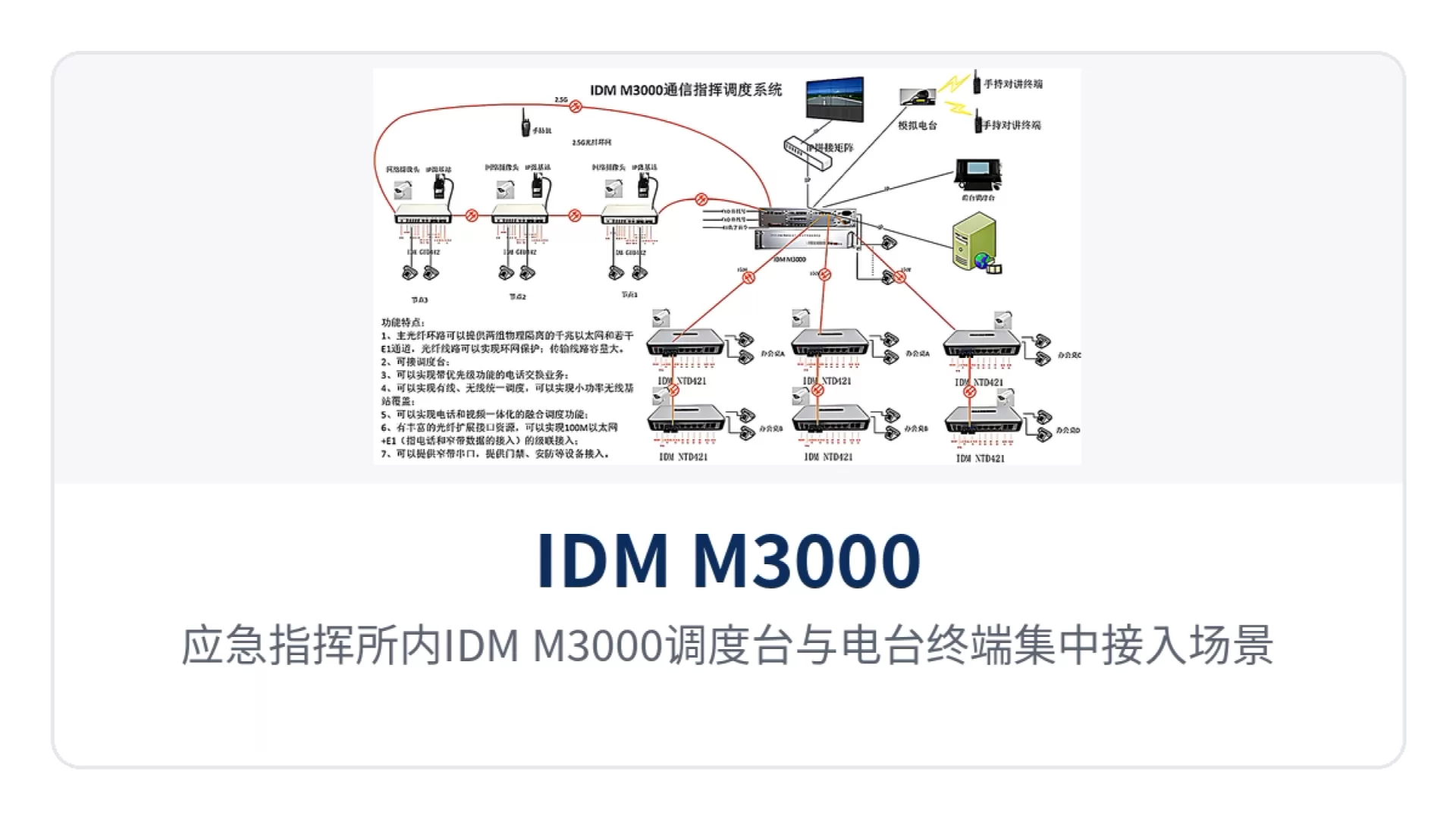

图5：应急指挥所内IDM M3000调度台与电台终端集中接入场景

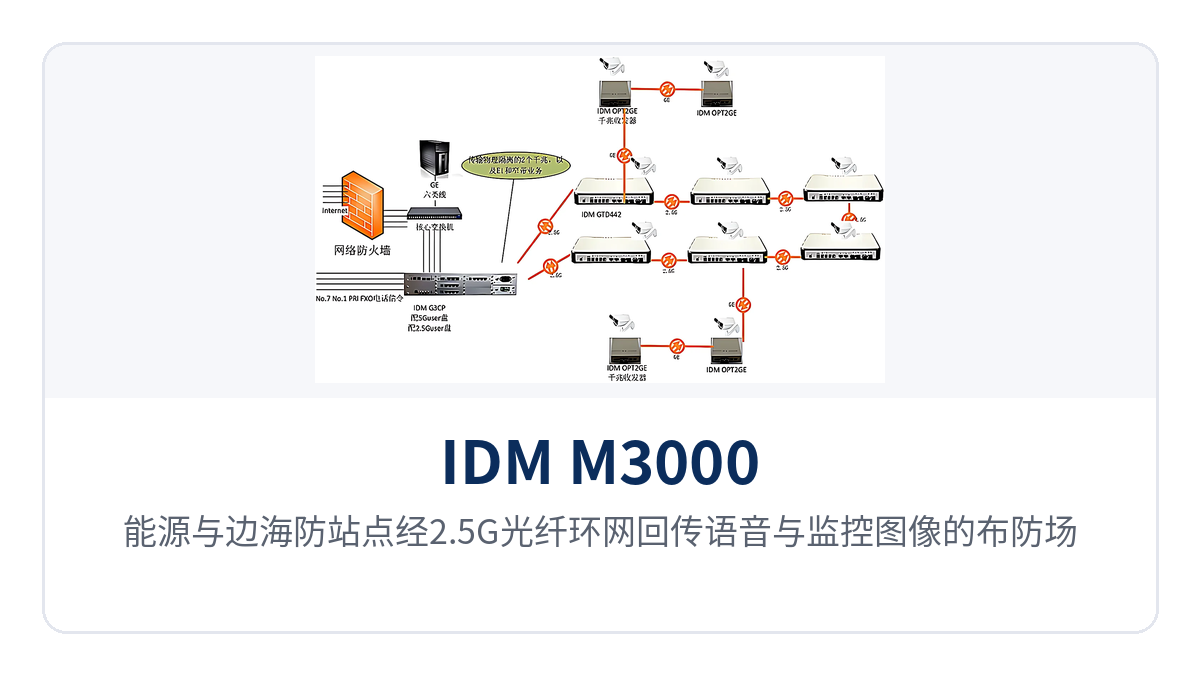

图6：能源与边海防站点经2.5G光纤环网回传语音与监控图像的布防场景

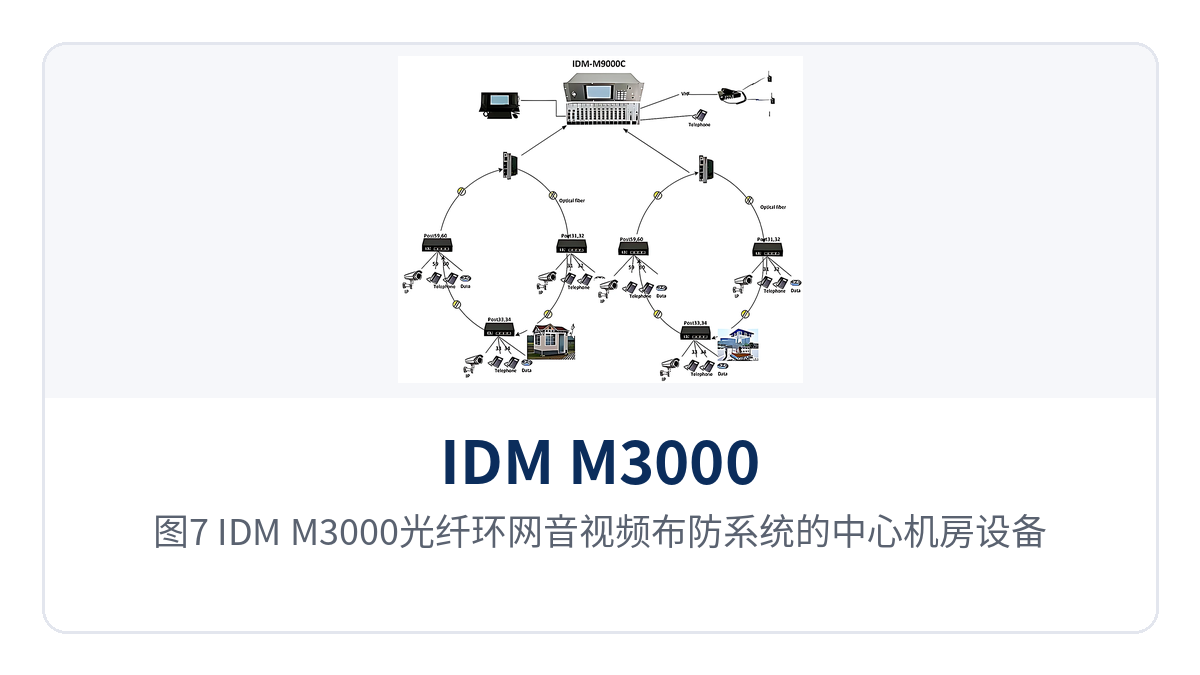

图7：IDM M3000光纤环网音视频布防系统的中心机房设备与调度席位

与IP调度相比，这套系统适合哪些现场？

选型的分界点不是新旧，而是现场有没有可控的IP传输网。已经有VLAN规划、端口限速与QoS保障的园区网，IP调度扩展方便；没有这些条件、又要求语音不能断续的指挥场所，TDM时隙交换调度机更稳妥。

差异化点	对现场的价值
TDM时隙交换永不占线	语音带宽预留、抗干扰能力强、时延小，不受IP广播风暴或其他突发IP流量影响
90路终端接入＋24路电台接入	一台2U设备同时收拢电话、磁石、热线与各频段电台，不必多台网关级联
2.5G光纤环网	环上单点断纤业务绕行，断点不影响通信，每两环共享30路电话，音视频可同环传输
交直流双供电	直流11V15V可用电池或车上电源，交流110V220V直接取电，野外与固定站通用

多制式接入还带来一个部署上的好处：设备不挑终端。老磁石话机、普通电话、集群手台、短波电台、卫星电话都能找到对应接口，改造老站点时不必把在用终端全部换掉，投资集中在调度主机与接口盘上。作为指挥调度系统厂家，瑞光极远在产品展示中也将这种多制式兼容与环网冗余作为核心能力呈现。
