IDM-M2000移动型多媒体调度机

IDM-M2000 移动型多媒体调度机是一款面向野外与车载场景的便携式融合通信调度机，由指挥调度系统厂家北京瑞光极远研制，用于把手机、短波与超短波电台、FXS 用户电话和 FXO 环路中继接入同一张调度网，实现音视频调度与融合调度。设备采用 19 英寸 1U 台式结构，可单机组建小范围指挥调度系统，也可作为大型融合通信指挥调度系统的远端集群接入网关，满足产品展示与军队应急通信车方案等应用需求。

核心参数速览：19英寸1U台式结构 · 4路无线电台接口 · GSM/CDMA中继2路 · FXS/FXO 4路或8路 · 回音消除G.168-2004拖尾64ms · T.38传真33.6kbps · IMS多平台注册 · 支持调度台接入与多媒体调度

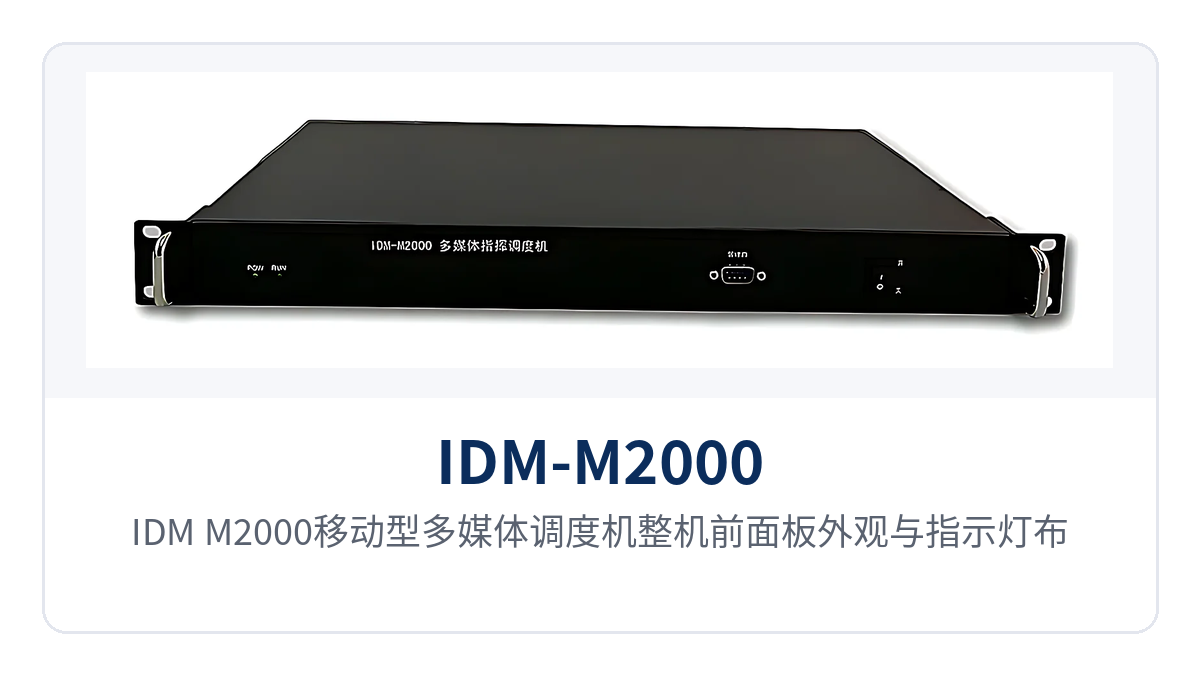

图1：IDM-M2000移动型多媒体调度机整机前面板外观与指示灯布局

便携式融合通信调度机如何把手机、电台和电话汇入一张调度网？

IDM-M2000 的接入逻辑分三层：无线侧接管电台与集群，有线侧接管电话与中继，调度侧把各路语音统一成可呼叫、可组呼、可管理的分机。三层能力收在一台 1U 机箱内，现场不必为每一类终端单独配一台网关设备，一台融合调度设备即可完成音视频调度与产品展示之外的全部语音汇接工作。

无线侧可接入 4 路无线电台，覆盖 HF 短波、VHF 超短波单边带电台以及 350M、800M 集群对讲。不同频段的对讲机与电台接入后可以互相守听、互相讲话，也能与有线终端双向通话，频率与制式的差异由设备内部完成转换，这正是融合通信在无线侧的核心价值。

有线侧同时提供 FXS 用户接口与 FXO 环路中继，接普通电话或有线对讲终端的路数为 4 路或 8 路，每个模块 4 路。中继方向可配 GSM/CDMA 接口，WAN 口可选 RJ45 电口或 FC 光口，作为 IP 电话的接入通道。

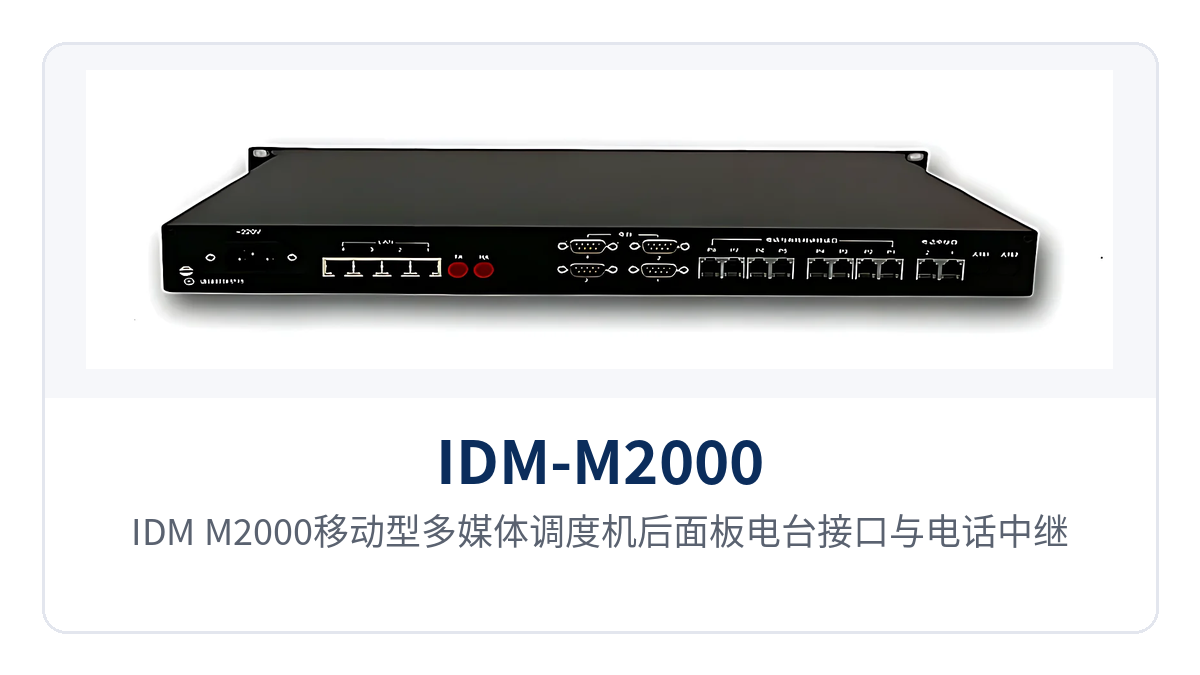

图2：IDM-M2000移动型多媒体调度机后面板电台接口与电话中继接口布局

调度侧基于 SIP 标准工作，呼叫控制支持 SIP/UDP、SIP/TCP（RFC3261）、IMS 平台（3GPP）与 MGCP（RFC3435）。语音编码提供 G.711（a/µ）、G.729a、G.722.2 与 G.722，DTMF 可用带内透传、RFC2833 或 IP-INFO 方式发送。作为融合通信指挥调度系统的核心单元，该机可与调度台配合组成完整的融合调度链路。

外线呼入时，同一组呼群内的电话分机同时振铃，任一摘机后其余停止振铃；多路外线同时呼入时按优先级接听，同优先级按振铃先后排序。有线对讲终端通常设得比内线电话更高，高优先级用户可以中断低优先级用户对集群的发话权。

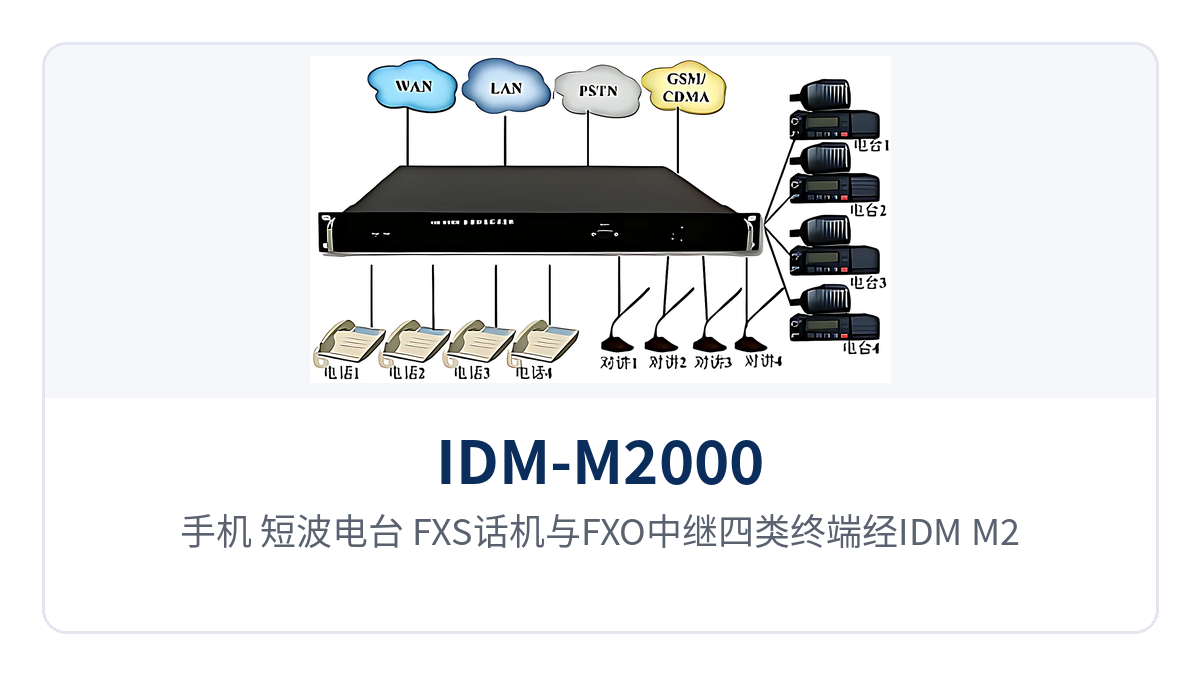

图3：手机、短波电台、FXS话机与FXO中继四类终端经IDM-M2000汇入调度网的组网示意

核心参数与性能指标

功能与性能参数以产品资料为准，下表按功能角色归类，便于对照项目清单逐项核对接口数量与协议口径。表中未列的环境、供电、尺寸与重量指标，需在订货前向厂家确认，不作选型依据。

功能项	功能说明
多网融合接入	手机通讯、电台通讯、FXS 用户电话、FXO 环路中继、IP 软电话与传统 IP 话机接入同一调度网
电台与集群桥接	任意两个或多个无线电台、集群之间可桥接互通，不同频段终端可互相守听
组呼与优先级接听	同组分机同时振铃，外线按优先级接听，高优先级可中断低优先级集群发话权
语音编码与 DTMF	G.711（a/µ）、G.729a、G.722.2、G.722 编码；DTMF 支持带内透传、RFC2833、IP-INFO
传真	G.711 透传传真与 T.38 传真，兼容 G3 类传真机，速率 33.6kbps（透传/T.38 V3）
音质提升	回音消除符合 G.168-2004、拖尾时长 64ms，抖动缓冲自动调节
调度呼叫功能	呼叫保持、驻留、等待、三方通话、同振、强插/禁止被强插、监听/禁止被监听、热线、代接、呼叫转移、一号双机、分机锁、分机组、号码来显、外转外等
增值应用	录音转写文字、穿透服务（外网分机注册、分支组网、移动办公）、IP 话机即插即用、开放 API、多级语音导航、智能值班
网管	支持 IDM 网管系统与第三方网管系统（TR-069、SNMP）

接口数量与协议口径按设备配置区分，下表列出产品资料明确的项目，供选型与组网设计直接引用；表中数值按单机配置给出，扩容时按模块逐项叠加，订货前须按配置单逐项核对，避免口径错位。

项目	参数/指标	说明/适用条件
设备形态	19 英寸 1U 台式结构	可单机使用、配调度台使用，或作远端集群接入网关
无线电台接口	4 路	支持 HF 短波、VHF 超短波单边带、350M/800M 集群对讲
有线终端接口	4 路或 8 路	接普通电话或有线对讲终端，每个模块 4 路
GSM/CDMA 中继	2 路	接入移动运营商网络
WAN 口	RJ45 电口或 FC 光口	作为 IP 电话接入通道，可接入 2 路 IP 电话
普通电话中继	2 路起	FXO 环路中继接入 PSTN 或上级交换机
呼叫控制	SIP/UDP、SIP/TCP（RFC3261）、IMS 平台（3GPP）、MGCP（RFC3435）	与软交换、IMS、IPPBX 对接
网络协议	Telnet、SSH、HTTP、HTTPS、DHCP 客户端、PPPoE 客户端、DNS（NSRV 记录）、STUN、802.1X	部署调试与远程维护使用
来电显示	Bellcore Type 1 与 Type 2、ETSI、BT、NTT、DTMF	按对端交换机制式选择
编码	G.711（a/µ）、G.729a、G.722.2、G.722	按链路带宽与音质需求选择
DTMF 发送	带内语音透传、RFC2833、IP-INFO	与对端设备能力匹配
传真	G.711 透传、T.38，兼容 G3 类，33.6kbps	透传/T.38 V3 两种模式
拆线方式	忙音检测、反极性检测、断电拆线	适配不同制式交换机的挂机判断
音质提升	G.168-2004 回音消除（拖尾 64ms）、抖动缓冲自动调节	免提与野外高噪声环境
SIP 外线	IMS、多平台注册/呼叫、Skype Connect	可同时向多个平台注册
模拟外线	来电显示、忙音检测、反极性检测	FXO 中继线路状态判断
供电与工作环境	此处资料库暂无相关信息	以随机技术资料与商务确认为准

图4：IDM-M2000移动型多媒体调度机整机侧面与便携装箱形态

四项能力标签：64ms回音消除、33.6k传真、IMS多平台注册、G3类传真兼容

四条能力标签对应四类具体现场问题。以下逐条说明各自的技术落点、适用条件与验收时的核对方式，便于项目把卖点写入需求清单、转成可验证的交付指标，而不是停留在宣传口径上。

• 64ms回音消除：回音消除符合 G.168-2004，拖尾时长 64ms，野外免提或车载扩音环境下对讲回音被压住，指挥指令听得清。
• 33.6k传真：T.38 传真与 G.711 透传传真并行支持，速率 33.6kbps（透传/T.38 V3），专网传真不丢页。
• IMS多平台注册：SIP 外线支持 IMS 与多平台注册/呼叫，一台设备可同时向多个平台注册，跨网融合接入更灵活。
• G3类传真兼容：兼容 G3 类传真机，既有传真终端不必更换，指挥所与值班室之间的报文照原样收发。

这四项能力落到工程上解决三个问题：现场免提喊话听不清、专网传真丢页、跨网接入需要多套设备。三项问题都是应急与野外调度中常见的返工点，选型时可写成验收对照项，逐条试呼验证。以瑞光极远为代表的指挥调度系统厂家，正是围绕多媒体调度机与军队应急通信车方案等场景，将上述能力沉淀为可交付的融合调度产品形态。

典型应用场景

IDM-M2000 的部署位置通常是应急指挥车、临时指挥所或偏远站点，向下接各类电台与话机，向上经 IP 网络或光口接入上级融合通信指挥调度系统。以下三类行业场景是实际工程中较常见的用法。

应急指挥与消防：现场多制式终端统一喊话

消防救援现场同时存在 350M 集群对讲、短波电台与手机，后方指挥中心需要把三类声音收进同一张融合调度网。IDM-M2000 在通信指挥车上接入各类电台与 FXS 话机，调度台即可对任一终端发起呼叫、组织组呼或强插。

现场噪声大、指挥员多用免提通话，回音消除按 G.168-2004 拖尾 64ms 配置，扩音喊话时不至于被自己的回声打断。车身空间有限，19 英寸 1U 台式结构便于固定在机柜或设备架上，随车出动即可开机使用。

电力与能源巡检：山区与变电站的临时调度节点

山区输电线路巡检与变电站检修现场往往没有可用的调度分机，巡检班组需要与集控站值班室直接通话。设备接入 2 路 GSM/CDMA 中继后，手机与现场电台、FXS 话机可以互通，适合临时驻点与短周期作业。

变电站内部沿用既有程控交换与传真机，FXO 环路中继可直接对接普通电话中继接口，G3 类传真机接入后仍能按原样收发报文。外线呼入按优先级接听，值班室电话优先于普通分机，抢修指令不会被占线耽误。

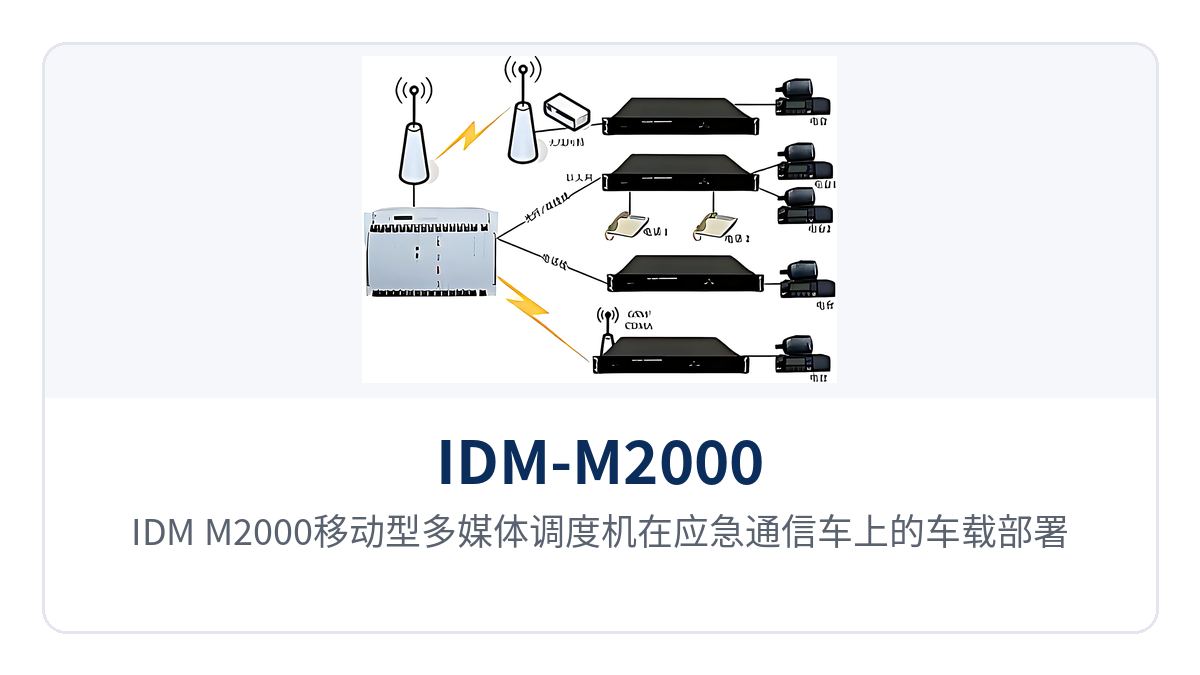

图5：IDM-M2000移动型多媒体调度机在应急通信车上的车载部署场景

军队与武警野外通信：边防哨所与车载指挥所

边防哨所与野外指挥所常用的短波电台、超短波电台与集群对讲分属不同系统，跨系统喊话依靠人工转述。设备把 4 路无线电台接入同一音视频调度网，任意两个或多个电台、集群之间可以桥接，哨所与巡逻组之间不必再靠口头传令。这一能力也正是军队应急通信车方案中的关键一环。

单台设备即可组建小范围调度系统，作为临时应急调度使用；需要扩大范围时，将设备作为远端集群接入网关并入上级调度系统，把偏远点位的电台与手机接入中心调度台统一管理。
