IDM GP2400-8E1-30综合业务光端机

IDM GP2400-8E1-30 是一款30路语音8E1双千兆光端机，由北京瑞光极远研制，属于面向多业务场景的PDH产品展示方案，用于在一条光纤链路上同时承载电话语音、8路E1专线、2路千兆与4路百兆以太网业务。设备采用2.5G SFP光接口与PCM30/31制式，两端各放一台成对工作，站点侧业务在中心机房原样还原给既有交换设备与保护装置。作为综合业务接入设备与光纤复用设备的结合体，该机型在PCM设备与光端机厂家的产品序列中承担语音与数据统一承载的角色，可服务于政府专网光纤通信方案及军队应急通信车方案等对链路可靠性要求较高的应用。

核心参数速览：光口 2×SFP 2.5G（单模，可选多模，1310nm/1550nm，发光功率 -1~-3dBm）· 接收灵敏度 优于-24dBm · 语音 30路（FXO/FXS/磁石，G.711中A律，环路电流 25mA/路）· E1 8组 2048Kbps HDB3 透传（ITU-T G.703，75Ω/120Ω，PCM30/31）· 以太网 2路隔离千兆+4路隔离百兆 · 供电 DC-48V/AC220V 双电源 · 整机功耗 ≤100W

30路语音8E1双千兆光端机是什么设备

30路语音8E1双千兆光端机属于综合业务光纤复用设备的一类，把语音、E1与以太网三类接口装进同一条光路，替代过去分别布放的电话光端机、E1光猫与交换机上行设备。对站点分散、机房空间紧张的专网项目，一台设备完成产品展示层面的收口，配线与备件都随之减少。

设备的2个2.5G光口采用可插拔SFP模块，单模为标配、多模可选，波长1310nm/1550nm双选。工程上按纤芯条件与线路损耗选配模块，一对端站之间用一条光纤链路即可收全30路语音、8组E1与全部以太网业务，光口可配置1+1保护，主用光路中断时业务倒到备用光路。

图1：IDM GP2400-8E1-30 整机正面外观，19英寸1U机箱与前面板运行指示灯布局

一台设备能同时承载哪些业务

IDM GP2400-8E1-30 用一台1U设备提供光纤传输、电话语音、E1透传、隔离以太网、双电源供电与SNMP网管六类能力，各功能项与对应接口标准列于下表，项目核对时逐行比对即可确认配置是否够用。

功能项	功能说明
2.5G光纤传输	光接口为SFP，速率2.5G，单模（可选多模），波长1310nm/1550nm，一条光纤链路同时承载语音、E1与以太网三类业务，2个光口可配置1+1保护
30路语音接入	提供30路电话接口，可按FXO、FXS或磁石方式配置，音频范围300Hz~3400Hz，压缩率ITU G.711中A律，环路电流25mA/路
8路E1透传	提供8组E1通道，码速率2048Kbps、码型HDB3，支持ITU-T G.703，阻抗75Ω/120Ω，帧结构PCM30/31，透传不改变时隙内容
隔离千兆以太网	2路物理隔离的线速1000M接口，RJ45形态，传输速率10M/100M/1000M，符合IEEE802.3，全/半双工/自适应
隔离百兆以太网	4路物理隔离的线速100M接口，各路独立封装，某一路出现异常流量时不波及其余通道
双电源冗余供电	两个可插拔电源模块，支持DC-48V与AC220V接入，整机功耗≤100W，单路电源失电不影响业务运行
SNMP网管与告警	提供标准SNMP网管接口，机箱配功能控制开关与告警指示，中心机房可远程查看远端站点状态

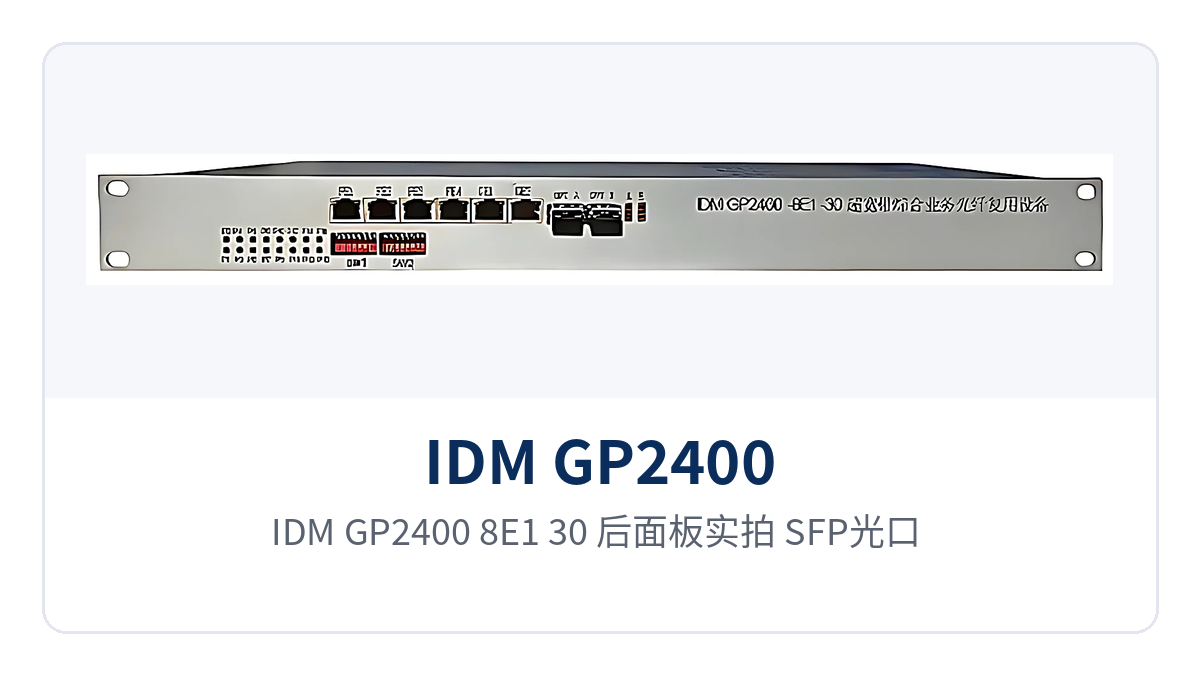

图2：IDM GP2400-8E1-30 后面板实拍，SFP光口、E1同轴接口、隔离以太网口与双电源端子布局

三类业务怎么装进一条2.5G光路

语音、E1与以太网在设备内部各占独立通道，互不改变对方的编码与帧结构。语音按PCM30/31编排进一次群帧，E1以2048Kbps、HDB3透传，以太网独立封装后复用到2.5G光路，三类业务同时到达对端站点，彼此之间不抢占时隙。

这种复用方式让一台设备完成过去多台单功能设备的工作。站点侧接口类型保持不变，上级交换设备通常不必调整配置，改造工作量集中在两端设备安装与光缆熔接，业务割接可按计划窗口一次完成。作为PDH体制下的综合业务接入设备，该机型在政府专网光纤通信方案中常被用作远端站点的收口节点。

图3：IDM GP2400-8E1-30 业务复用原理框图，30路语音、8组E1与隔离以太网复用到2.5G光口

核心参数

IDM GP2400-8E1-30 的技术参数分光接口、E1接口、以太网接口、语音接口、供电与环境六部分，下表数值以产品资料与出厂检测为准，项目核算时按实际配置逐项复核。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，便于按距离更换与备件
光纤模式	单模（可选多模）	按线路距离与纤芯条件选型
光纤速率	2.5G	语音、E1与以太网业务共享
波长	1310nm/1550nm	双波长可选
发光功率	-1~-3dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	可据此核算链路损耗预算
E1码速率	2048Kbps	码型HDB3
E1标准协议	支持ITU-T G.703	标准E1接口规范
E1阻抗	75Ω/120Ω	按对接设备接口选择
E1帧结构	PCM30/31	一次群帧结构
E1模式	透传	业务原样传输，不改变时隙内容
以太网接口类型	RJ45	2路隔离千兆与4路隔离百兆
以太网传输速率	10M/100M/1000M	符合IEEE802.3，全/半双工/自适应
语音音频范围	300Hz~3400Hz	电话话路带宽
语音阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话用户线接口标准
语音压缩率	ITU G.711中A律	64Kbps PCM编码
语音环路电流	25mA/路	每路话路的馈电能力
供电方式	DC-48V /AC 220V/双电源	双电源接入提升供电可靠性
整机功耗	≤100W	含业务盘与光模块的整机值
工作温度	0ºC～40ºC	机房与带温控机柜环境
湿度	≤90%（无凝结状态）	相对湿度上限

2.5G光口在弱光长距链路下怎么保持稳定

链路稳定性取决于损耗预算，而不只看标称速率。2.5G光口的发光功率为-1~-3dBm，接收机灵敏度优于-24dBm，两端之间留出的余量可以覆盖较长距离单模链路的衰减与熔接点损耗。传输距离按选配SFP模块的距离等级确定，以厂家技术资料为准。

现场核算的做法是先用光功率计实测收光功率，再与-24dBm门限比对，留出3dB以上余量应对老化与温度变化。收光接近门限时先清洁法兰与跳线端面，仍不足则换用功率预算更高的模块；车辆机动、光缆临时布放这类接头增多的场景，按同一方法复算即可。这类光纤复用设备在军队应急通信车方案中承担语音与E1业务的快速开通，瑞光极远作为光端机厂家，在PCM设备与光传输产品的现场适配方面积累的经验可直接用于此类链路的损耗核算。

双电源冗余与100W功耗怎么适配无人值守机房

双电源冗余的做法是把两路相互独立的电源分别送到两个可插拔电源模块，任一路失电时业务仍由另一路维持。IDM GP2400-8E1-30 支持DC-48V与AC220V接入，通信机房常用的-48V直流与220V交流市电可以各占一路，整机功耗≤100W，站内UPS或太阳能供电的容量核算也更容易通过。

双电源接入与开通按以下四步逐项核对，每一步都对应一个可现场观察的判断依据；从上电前核对电源制式到上电后逐条验证业务，形成完整开通链路，后续检修按同一顺序复查即可定位问题环节。

• 上电前核对站点电源制式与设备标注，确认-48V极性与220V端子接线无误；
• 检查保护接地与端子压接，避免虚接发热；
• 两路电源分别引自不同配电回路，降低同时失电的概率；
• 上电后观察电源与告警指示，确认收光正常，再逐条验证语音、E1与以太网业务。

图4：IDM GP2400-8E1-30 双电源模块与接地端子特写，DC-48V与AC220V两路独立接入

典型应用场景

IDM GP2400-8E1-30 以点对点部署为主，两端各放一台，用一条光纤链路互连，站点侧业务在中心机房还原后接入既有传输、交换与保护设备。站点扩容时增加接口即可，不必重新敷设光缆，施工与协调成本都落在可控范围。作为一款面向专网的产品展示方案，该设备在电力、轨道交通、军队与政府等场景中均有成熟部署。

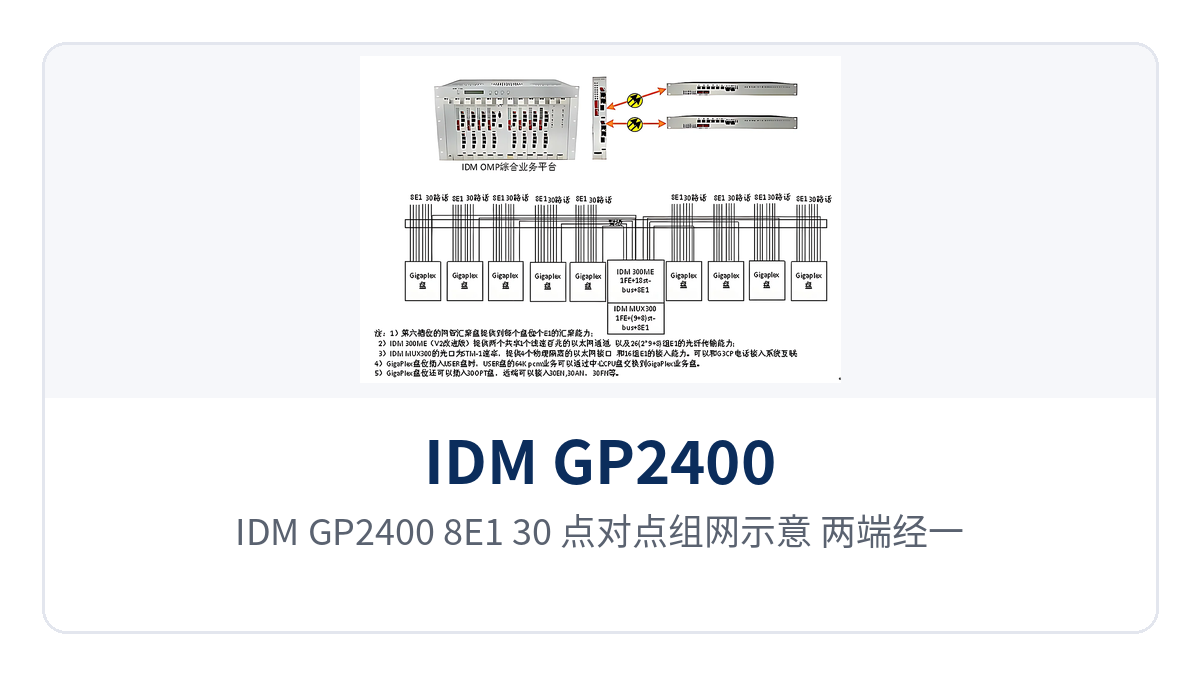

图5：IDM GP2400-8E1-30 点对点组网示意，两端经一条2.5G单模光纤互连并接入调度交换机

电力专网：变电站无人值守，一纤承载调度语音与自动化E1

变电站与调度站之间通常同时需要调度电话、自动化E1专线与站内数据通道。IDM GP2400-8E1-30 在每座站点放置一台，用一条2.5G单模光纤把30路调度语音、8组E1与以太网数据合路传输，机房内不再堆叠电话光端机、E1光猫与独立的数据传输设备。这种一纤多业务的综合业务接入设备形态，有效降低了机房设备堆叠与配线工作量。

语音按ITU G.711中A律编码、环路电流25mA/路，可直接对接既有调度话路设备；E1按2048Kbps、HDB3、PCM30/31透传，对端调度交换机与继电保护装置无需改动配置。DC-48V与AC220V双电源接入，单路电源故障时业务仍能维持。

轨道交通：区间弱光长距，8路E1透传保障行车与调度语音

车站、车辆段与区间设备房之间距离长、熔接接头多，收光功率往往偏低。2.5G光口的接收灵敏度优于-24dBm，弱光条件下仍能正常收光，配合1310nm/1550nm双波长模块按区间损耗选型，可减少因链路衰减引起的反复调节。

行车电话与调度语音走PCM30/31话路，8路E1透传按ITU-T G.703、75Ω/120Ω配置，既有信号与专用通信设备不需要改配置。2路隔离千兆与4路隔离百兆以太网直接对接站内交换机与监控网络，物理隔离让某一路异常流量不波及其他通道。

军队与政府专网：双电源冗余与SNMP网管，远端站所少人值守

军队、政府与政法系统的远端站所常处于少人值守状态，供电与现场维护条件有限。设备配双电源冗余与可插拔电源模块，整机功耗≤100W，按19英寸1U机箱部署在带温控的机柜内即可；SNMP网管接口让中心机房远程查看远端状态，减少现场巡检频次。在政府专网光纤通信方案中，该设备可作为远端接入节点，与中心机房既有传输设备配合组网；面向军队应急通信车方案，其1U机箱与双电源设计也便于在通信车机柜内快速部署。

专网侧E1接口多为75Ω同轴或120Ω平衡接口，设备两种阻抗都可配置，按ITU-T G.703与PCM30/31透传，可与既有PCM设备、专网交换机直接对接。工作温度0ºC～40ºC、湿度≤90%（无凝结状态），适合标准机房与通信车机柜环境。

图6：IDM GP2400-8E1-30 在电力变电站机柜内的部署实景，2.5G光纤上行与语音配线并行

差异化价值：一纤多业务、8组E1与隔离以太网

IDM GP2400-8E1-30 的差异化集中在四点：一条光纤承载多类业务、8组E1、2路千兆加4路百兆隔离以太网、2.5G光口与双电源冗余。四点能力与专网客户的实际价值对应如下表，便于按项目痛点选取。

差异化点	具体能力	对专网客户的价值
一纤多业务	一条光纤链路同时承载30路语音、8组E1、2路千兆与4路百兆以太网	站点只需一对设备与一条光缆，机房减少设备堆叠与配线工作量
8组E1透传	8组E1按2048Kbps、HDB3、PCM30/31透传，支持ITU-T G.703	存量继电保护、调度交换与PCM设备无需改动配置即可接入
隔离以太网	2路物理隔离线速千兆与4路物理隔离线速百兆，各路独立封装	监控、办公与生产数据分开承载，某一路异常不波及其他通道
2.5G光口与双电源冗余	SFP 2.5G光口，接收灵敏度优于-24dBm；DC-48V/AC220V双电源，整机功耗≤100W	弱光长距链路仍稳定收光，无人值守站点单路失电不断业务
