IDM GP2400-8E1-30千兆网光端机2.5G光接口，光纤上最多提供30路语音接入设备+8组E1+2路物理隔离线速1000M以太网+4路物理隔离线速100M以太网提供标准的SNMP网管接口。
一、 概述
IDM GP2400-8E1-30超宽带综合业务光纤复用设备利用2.5G的光纤传输带宽（G.703标准），采用PCM30/31制式，可以提供双纤互备份，直接提供电话业务接口（共30路FXO、FXS、或磁石）、4组物理隔离的线速100M（共400M）、两组物理隔离的线速1000M以太网（共2000M）、E1（共1-8个E1通道）、HDMI高清视频传输等多种用户接口。同时，该设备具有安装简易，能够适用各种应用环境的需求。
提供双纤互备份、也可以和其他设备配合组成多组物理隔离的以太网链网电话光端机、环网电话光端机、点对多点星型网电话光端机。
二、 产品特性
Ø 标准19英寸1U机箱架构，便于安装；
Ø 提供2个2.5G SFP光接口，可提供光口1+1保护；
Ø 提供标准定义的30路电话业务接口；
Ø 提供2个独立物理隔离的线速1000M以太网接口；
Ø 提供4个独立物理隔离的线速100M以太网接口；
Ø 提供8组E1接口支持透传模式；
Ø 提供标准的SNMP网管接口；
Ø 拥有完善的功能控制开关和告警指示功能；
Ø 两个可插拔的电源模块，可以提供~220V和-48V电源。
三、 技术规格
光接口
接口类型 | SFP | 光纤模式 | 单模(可选多模) |
光纤速率 | 2.5G | 波长 | 1310nm/1550nm |
发光功率 | -1~-3dBm | 接收机灵敏度 | 优于-24dBm |
E1****接口
码速率 | 2048Kbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/31 | 模式 | 透传 |
以太网
接口类型 | RJ45 | 传输速率 | |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO/FXS****接口
音频范围 | 300Hz~3400Hz | 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF |
压缩率 | ITU G.711中A律 | 环路电流 | 25mA/路 |
电源及功耗
供电方式 | DC-48V /AC 220V/双电源 | 整机功耗 | ≤100W |
环境条件
工作温度 | 0ºC～40ºC | 湿度 | ≤90%（无凝结状态） |
四、 应用示例

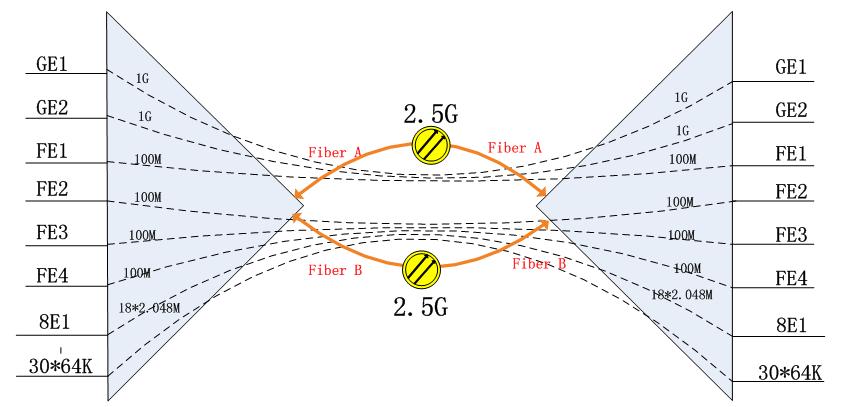

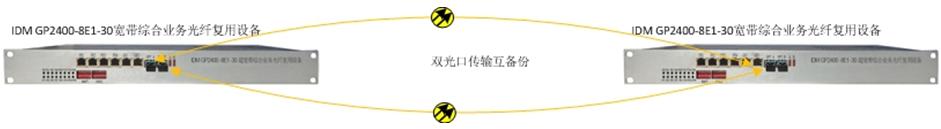

应用一、点对点应用模式

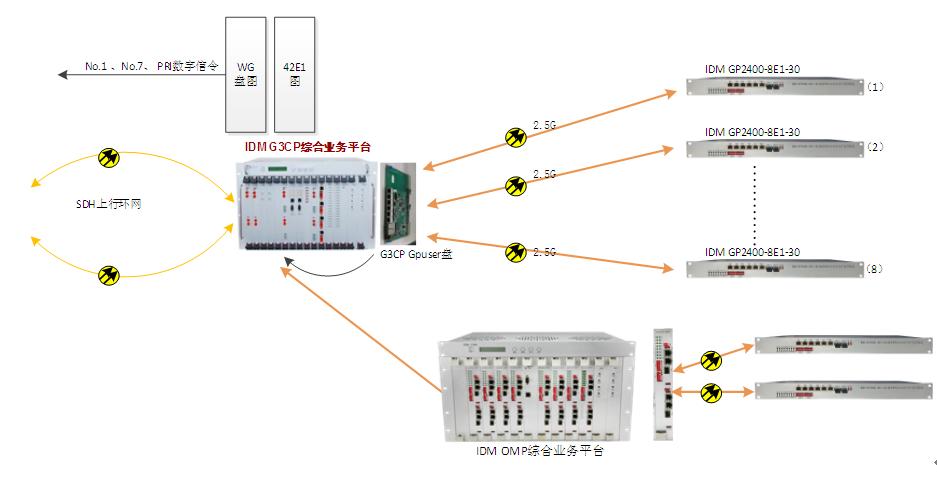

应用二、集中型点对多点应用模式

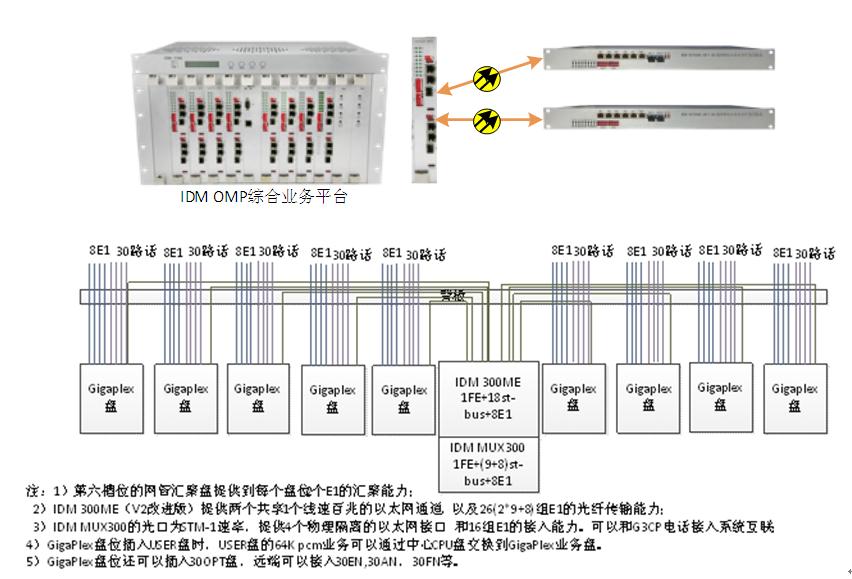

*应用三、IDM OMP和IDM G3CP与各种宽带光纤接入设备的混合模式*
