IDM DT1000电梯状态采集控制器

IDM DT1000电梯物联网状态采集控制器是安装在电梯轿厢侧的电梯终端，由北京瑞光极远研制，又名Raytrans，用于电梯状态采集上报、对电梯的遥控管理，以及应急情况下轿厢内的呼救求助报警，包含全功能接入型和标准功能接入型两种形态，可应用到智慧电梯的各个方面，为指挥调度系统厂家和智慧电梯物联网监控方案提供可靠的电梯终端产品展示。

核心参数速览：4G/5G+固定IP双模回传 · MQTT标准协议 · SIP五方对讲 · AI电动车识别 · 全功能型多传感器接入 · 加速度计+气压计采集

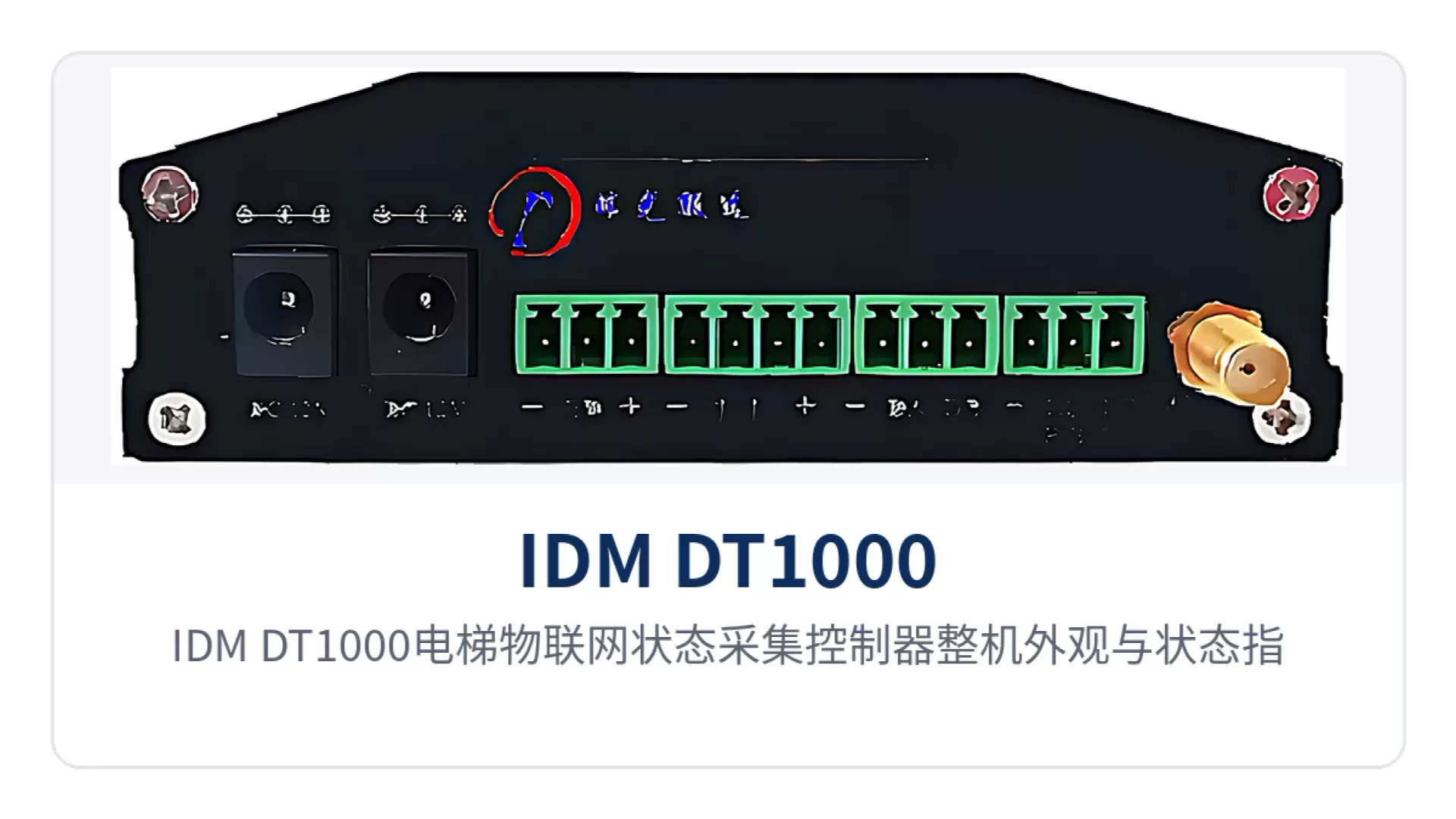

图1：IDM DT1000电梯物联网状态采集控制器整机外观与状态指示灯接口特写

电梯物联网状态采集控制器解决什么问题

电梯分散性强、管理单位众多、维保队伍专业化水平不一，是电梯安全管理的现实起点。多地政府为此建设电梯应急处置及物联网远程监控平台，通常包含电梯管理一张图、应急救援处置系统、物联网远程监控系统、维保管理系统、运行预警报警系统与电梯大数据分析系统。前端若没有统一的状态采集入口，后端平台就缺少可用的数据来源。

IDM DT1000电梯物联网状态采集控制器把轿厢侧的采集、上报、遥控与呼救收进一台电梯终端，形成前端采集、链路回传、平台监管的完整链路。设备提供全功能接入型和标准功能接入型两种形态：标准型覆盖轿厢电梯状态采集上报、语音播报、门控与刷卡等基础能力；全功能型在标准型全部功能之上，还能接入基站、平层、开门、超重、人体红外等传感器。

标准型与全功能型分别提供哪些接入能力

标准型与全功能型的差别主要在传感器接入面。标准型适合以状态上报、语音与门控为主的基础改造；全功能型适合需要对平层、开门、超重、轿厢人体做多维监测的智慧化部署。两种形态的功能构成如下表：

功能项	功能说明
IP轿厢状态采集上报	以内置加速度计、气压计采集轿厢运行状态与所在楼层，经IP链路上报
TTS语音播放	面向轿厢内乘客的文本转语音播报与提示
HIFI语音广播	高保真音乐与语音播报，可承载通知与应急语音
开关门按键控制	支持按键或远程指令控制轿门开关
楼层感应校对	对轿厢停靠楼层进行感应与校对，保证上报楼层与实际一致
刷卡控制	刷卡识别乘梯权限并完成选层，可与门禁体系联动
SIP语音对讲	以标准SIP软交换协议实现轿厢内外双向语音呼叫对讲
接入电梯原有五方对讲系统	接入原有五方对讲实现与轿厢内人员的远程通话
基站、平层、开门、超重、人体红外传感器接入	全功能型可接入，用于多维电梯安全监测
4G/5G或固定IP网传输	双模回传通道，用于状态信息上报与控制信息下传
标准MQTT物联网协议	与社区电梯监控中心建立联系，状态上报与指令下传
AI智能摄像头联动	识别电动车推进轿厢时电梯不关门、不上行并播放安全警告语音
送货机器人配合	与配送机器人配合，满足机器人进梯送货上楼
手机预约电梯APP	支持手机端查看电梯状态与预约楼层
数据统计分析	按区域、生产单位、维保单位、时间统计故障与投诉情况
电梯大数据分析系统	围绕电梯安全、应急救援、电梯维保提供信息化服务
可视化大数据展示平台	大屏展示电梯监管大脑，用于电梯态势与监管统计

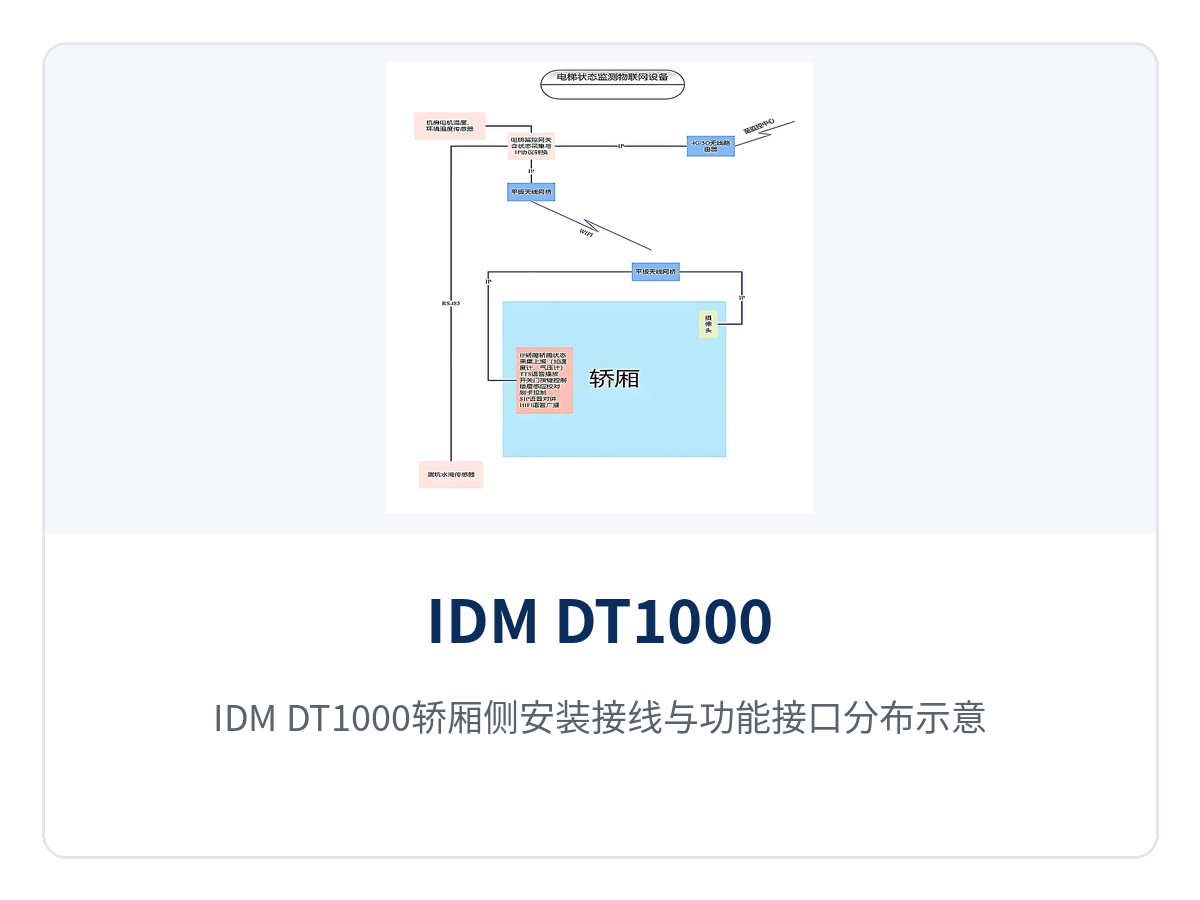

图2：IDM DT1000轿厢侧安装接线与功能接口分布示意

4G/5G或固定IP双模回传如何直连社区电梯监控中心

电梯状态数据要送到社区或企业服务中心，再由服务中心接入政府统一的监控平台，回传通道是这条链路中需要先打通的前置环节。IDM DT1000电梯物联网状态采集控制器提供移动通信与固定IP两条回传通道，两条通道使用同一套标准协议，后端监控中心无需区分处理。

• 固定IP通道：由IDM DT1000-IP接入本地IP传输网，通常与园区监控系统共用同一张光纤网络，不用考虑月租费等使用费用，传输通道稳定，初次安装成本稍高。
• 4G/5G通道：由IDM DT1000-5G版内置4G或5G移动通信模块提供，安装在轿厢内即可开通，安装容易，适合缺少固定光纤、需要快速开通物联网服务的站点。

两种通道都以MQTT直连社区监控中心，用于状态信息上报和控制信息下传；语音侧则以标准SIP软交换协议承载语音呼叫对讲。一条链路同时承载数据与语音，社区电梯状态可以一网统管。

SIP软交换语音对讲如何兼容电梯原有五方对讲系统

多地都要求电梯语音对讲应通过接入电梯原有的五方对讲系统，实现与轿厢内人员的远程通话，这是存量电梯改造中一条常见的合规要求。IDM DT1000电梯物联网状态采集控制器以SIP语音对讲承担双向通话：被困人员可在轿厢内呼叫监控中心或值班室，值班人员也能反向呼叫轿厢，完成安抚与救援指引。

• 兼容原有系统：设备支持接入电梯原有的五方对讲系统，沿用乘客原有报警与通话习惯，不必在轿厢内加装第二套对讲设备。
• 标准协议对接：SIP为开放标准协议，便于与社区、企业电梯监控中心对接，也便于按多地要求接入统一监控平台。
• 语音同机承载：SIP语音对讲负责双向通话，HIFI语音广播负责单向播报，TTS语音播放把文本自动转成语音，三类语音共用一台轿厢终端。

电梯多传感器接入能监测哪些轿厢状态

全功能型的价值在于把电梯状态采集从运行数据扩展到多维安全数据。除标准型内置的加速度计与气压计，全功能型电梯多传感器接入还可扩展到以下轿厢传感器：

• 基站传感器：判断电梯当前的基站位置。
• 平层传感器：核对平层停靠精度，识别非平层停梯。
• 开门传感器：记录轿门开闭状态与开门时长。
• 电梯超重传感器：在超载时上报告警。
• 人体红外监测传感器：判断轿厢内是否有人，用于困人判定。

这些信号汇聚后可用于运行预警、困人判定与按需维保决策，与加速度计、气压计共同构成电梯物联网状态采集控制器的多源数据来源。

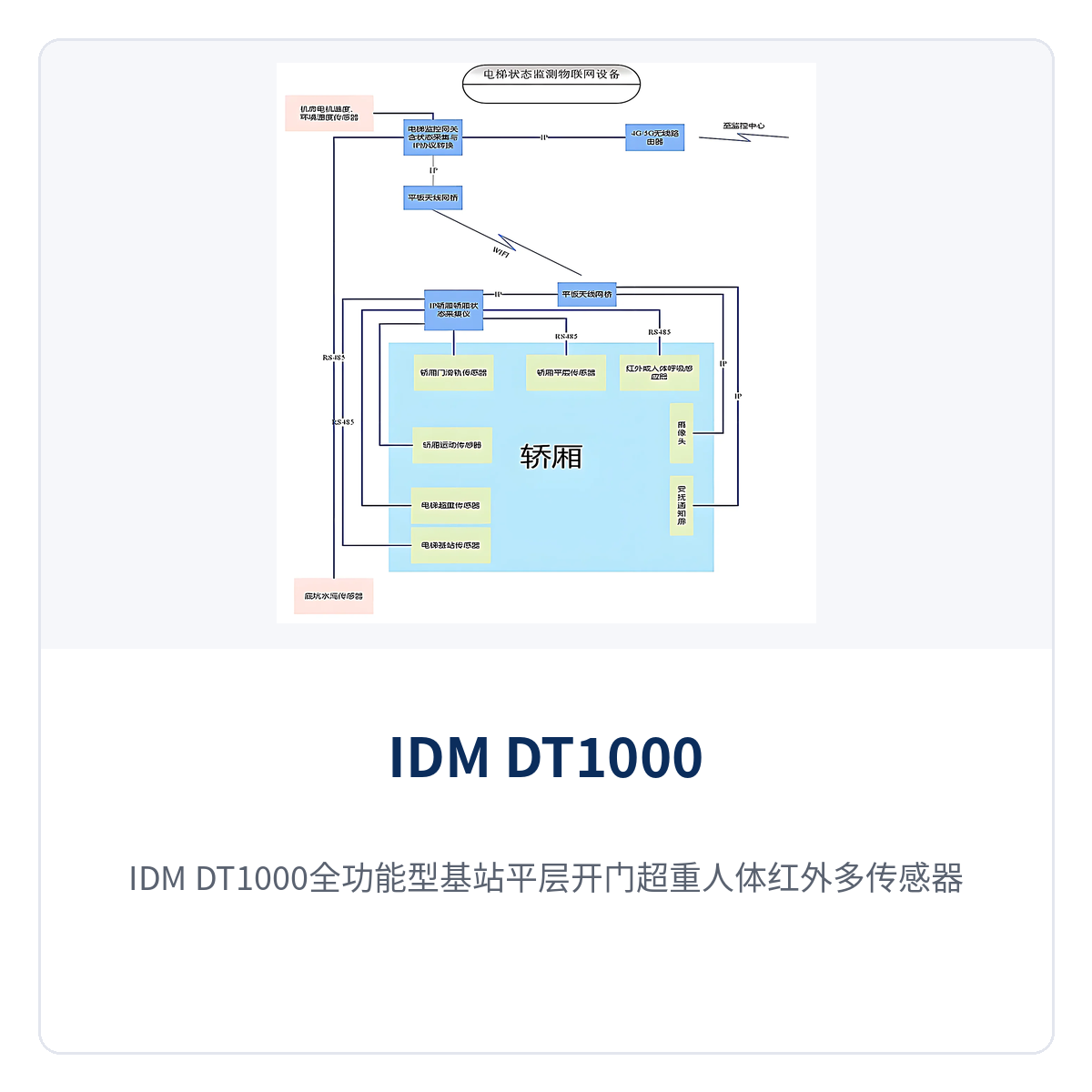

图3：IDM DT1000全功能型基站平层开门超重人体红外多传感器接入示意

AI电动车识别与送货机器人联动怎样落地

电动车进楼充电是高层住宅的安全隐患之一，管理手段过去依赖人工劝阻。IDM DT1000可与AI智能摄像头连接：当摄像头识别到电动车被推进轿厢时，电梯不关门、不上行，同时播放安全警告语音，劝阻住户不要把电动车推上高楼，把识别、门控与语音串成一次现场处置。

• AI电动车识别：摄像头负责识别电动车，终端负责执行门控与语音动作。
• 安全警告语音：由HIFI语音广播与TTS语音播放承载，无需人工录制音频。
• 送货机器人配合：与配送机器人配合，满足机器人进梯送货上楼，为无人配送预留梯控接口。

电梯状态监控平台与可视化大数据展示哪些内容

前端采集只是起点，数据要在监控中心汇聚成可用的运营与管理信息。在社区或企业服务中心，管理人员可以查看所有电梯的状态，实时报警、报警日志与点位报警管理按事件留存；数据统计分析可按区域、生产单位、维保单位、时间统计电梯故障与投诉情况，投诉记录包含投诉内容与次数，不包含投诉人的个人信息。

平台侧还包括手机预约电梯APP、电梯大数据分析系统与可视化大数据展示平台。可视化大数据展示平台以大屏承载电梯监管大脑，覆盖概况统计、维保公司统计、电梯厂家统计、运营统计、投诉内容统计、维保内容统计、巡检统计与报警统计等维度；可视化界面按用户需求与习惯定制布局，并可查看应急救援与日常运维人员的轨迹、地图定位、视频与案件报告，便于监控中心立即干预和下达指令。

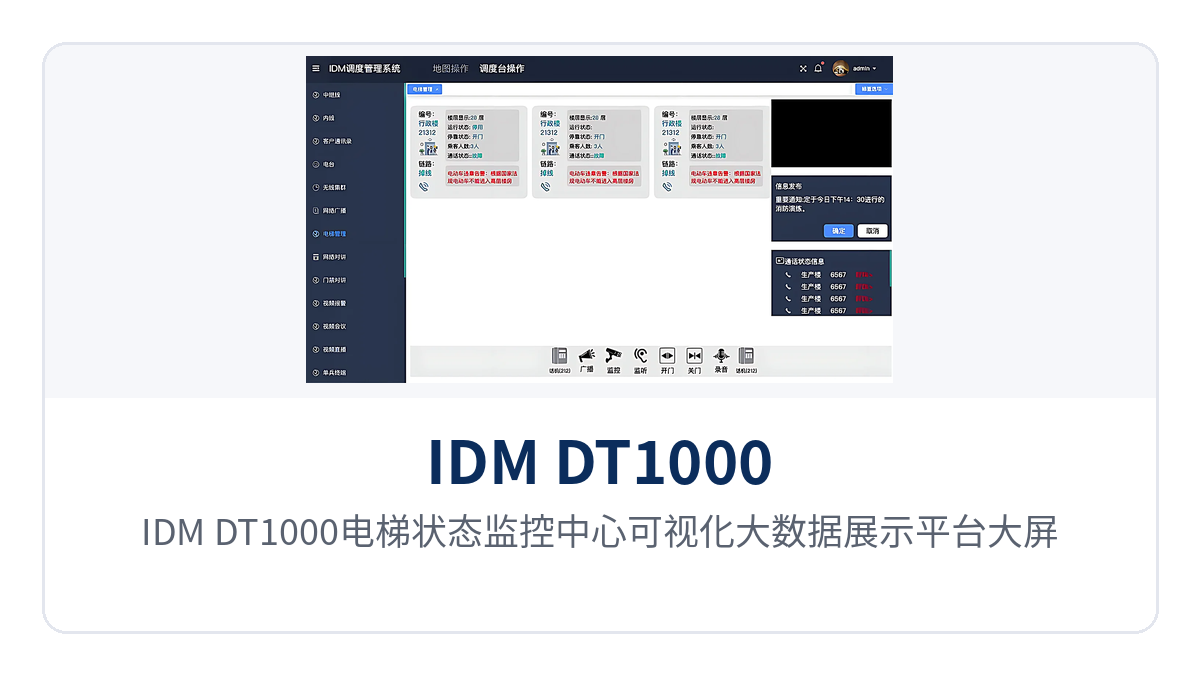

图4：IDM DT1000电梯状态监控中心可视化大数据展示平台大屏界面

技术参数与性能指标

项目	参数/指标	说明/适用条件
产品形态	全功能接入型、标准功能接入型	标准型覆盖基础采集、语音与门控，全功能型增加多类传感器接入
采集方式	加速度计、气压计	内置采集轿厢运行状态与所在楼层
外接传感器	基站、平层、开门、超重、人体红外	全功能型支持，用于多维电梯安全监测
回传通道	4G/5G移动通信、固定IP网	双模可选，固定IP通常与园区监控系统共用光纤网络
物联网协议	标准MQTT	与社区电梯监控中心联系，状态信息上报与控制信息下传
语音协议	标准SIP软交换	轿厢内外双向语音呼叫对讲，支持接入原有五方对讲系统
语音输出	TTS语音播放、HIFI语音广播	文本转语音播报与高保真音乐、通知播报
通行与门控	刷卡控制、开关门按键控制、楼层感应校对	支持门禁联动与远程门控
供电、功耗、工作温度、防护等级	以厂商产品资料为准	此处资料库暂无相关信息

差异化价值

差异化卖点	对现场的价值
4G/5G或固定IP双模回传，MQTT直连社区监控中心，免月租稳定通道	已有园区光纤的站点走固定IP接入省去月租费用，缺少光纤的站点用4G/5G在轿厢内即可开通，两类站点共用同一套协议与后端
全功能型可接入平层、开门、超重、人体红外等轿厢多类传感器	单台终端覆盖运行、平层、超载与轿厢有人判定，为困人判定、运行预警与按需维保提供细粒度数据
SIP软交换语音对讲，兼容电梯原有五方对讲系统远程通话	沿用电梯原有五方对讲链路，把轿厢呼救延伸到远程值班室，也便于按多地要求接入统一监控平台

典型应用场景

智慧社区与物业电梯物联网运营方

物业集团关注轿厢可控、乘梯可管。已有园区光纤的社区可选择固定IP回传，免月租固定IP回传让社区电梯状态一网统管；缺少光纤的存量小区用4G/5G通道在轿厢内快速开通。刷卡控制可与楼宇门禁共用权限数据，开关门按键控制与楼层感应校对让无人值守时段保持有序启停，SIP语音对讲与HIFI语音广播既能在紧急情况下接通值班室，也能日常播报通知与提示。作为智慧电梯物联网监控方案的核心前端，电梯终端将产品展示与电梯状态采集上报融为一体，为物业运营方提供直观的电梯物联网状态采集控制器数据支撑。

政府电梯应急处置与监管平台建设单位

监管侧要求电梯数据按标准格式接入统一平台，事件可追溯、数据可核查。IDM DT1000以标准MQTT物联网协议上报状态、以SIP软交换协议呼救对讲，可对接政府电梯应急处置及物联网远程监控平台。建设方在选型时可参考《电梯、自动扶梯和自动人行道物联网的技术规范》（GB/T 24476-2017）与地方标准（如SZDB/Z 116.1—2014《电梯运行监测系统技术规范》）对感知层、传输层、应用层分层的要求。瑞光极远（Raytrans）作为指挥调度系统厂家，在该领域提供成熟的电梯五方对讲接入方案与技术支持。

工业园区与商业楼宇弱电集成商

弱电集成商通常已在园区铺好光纤与IP网络。复用园区光纤IP网、把轿厢多类传感器一机接入，是这类场景的常见做法：终端接入本地IP网即可回传，全功能型把平层、开门、超重、人体红外等传感器一次接齐，减少逐点加装采集设备的布线工作量，也为园区统一弱电管理平台预留接口。瑞光极远（Raytrans）提供的电梯五方对讲接入方案可与智慧电梯物联网监控方案配合，帮助集成商快速完成电梯终端部署与产品展示对接。

结语

IDM DT1000电梯物联网状态采集控制器把电梯的采集上报、遥控管理与应急呼救集中在同一台轿厢侧电梯终端上：以4G/5G或固定IP双模回传和标准MQTT协议对接社区电梯监控中心，以SIP软交换语音对讲兼容电梯原有五方对讲系统，以全功能型的多传感器接入补齐平层、开门、超重与轿厢人体监测，并可与AI智能摄像头及配送机器人联动。面向智慧社区与物业电梯物联网运营方、政府电梯应急处置与监管平台建设单位以及工业园区与商业楼宇弱电集成商，IDM DT1000电梯物联网状态采集控制器可与配套的电梯状态监控平台一并部署，形成从前端采集到平台监管的完整链路。瑞光极远（Raytrans）作为专业的指挥调度系统厂家，可为上述场景提供智慧电梯物联网监控方案与电梯五方对讲接入方案的选型支持，助力电梯终端产品展示与电梯状态采集上报能力的快速落地。具体供电、功耗、工作温度与防护等级等性能指标以厂商产品资料为准，可结合具体项目进一步确认。
