IDM-CH120NET PDH光端机

IDM-CH120NET PDH光端机是北京瑞光极远数码科技有限公司（Raytrans）研制的一款4路E1百兆以太网PDH光端机，采用超大规模集成电路设计，把4组透传E1电路与2组100M线速以太网通道混合复用到一条155Mbps光路上传输，是一款典型的多业务光端机产品。

整机为19英寸1U机箱，双电源互为热备份，光口可选双光口冗余，业务接口与运行告警集中在面板上，便于产品展示与日常运维。设备成对使用，一端把站点既有业务接入并转换成光信号，另一端还原出对应的E1与RJ-45以太网接口，两点之间只需一条光纤链路。作为专业的光端机厂家，瑞光极远（Raytrans）的PDH光端机可广泛应用于政府专网光纤通信方案及军队应急通信车方案等场景。

核心参数速览：155M/20km · 4路E1+2路百兆 · 双电源热备份 · 双光口冗余 · ITU-T G.703（75Ω/120Ω）· 整机功耗≤40W

4路E1百兆以太网PDH光端机是什么设备

4路E1百兆以太网PDH光端机把两类业务接口做在同一台机箱内：E1侧提供4组符合ITU-T G.703标准的2.048Mbps透明通道，以太网侧提供2组10M/100M自适应RJ-45接口，两类业务在同一条155Mbps光路上混合复用。作为一款典型的产品展示型PDH光端机，它在单一平台上同时承载TDM与IP业务。

E1通道对时隙内容不做解析、不做改变，业务由一端原样送到另一端，因此数字中继、PCM复用设备与调度设备无需改造即可接入。以太网通道按IEEE802.3标准收发，工作方式支持全双工、半双工与自适应，端口之间可划分VLAN。

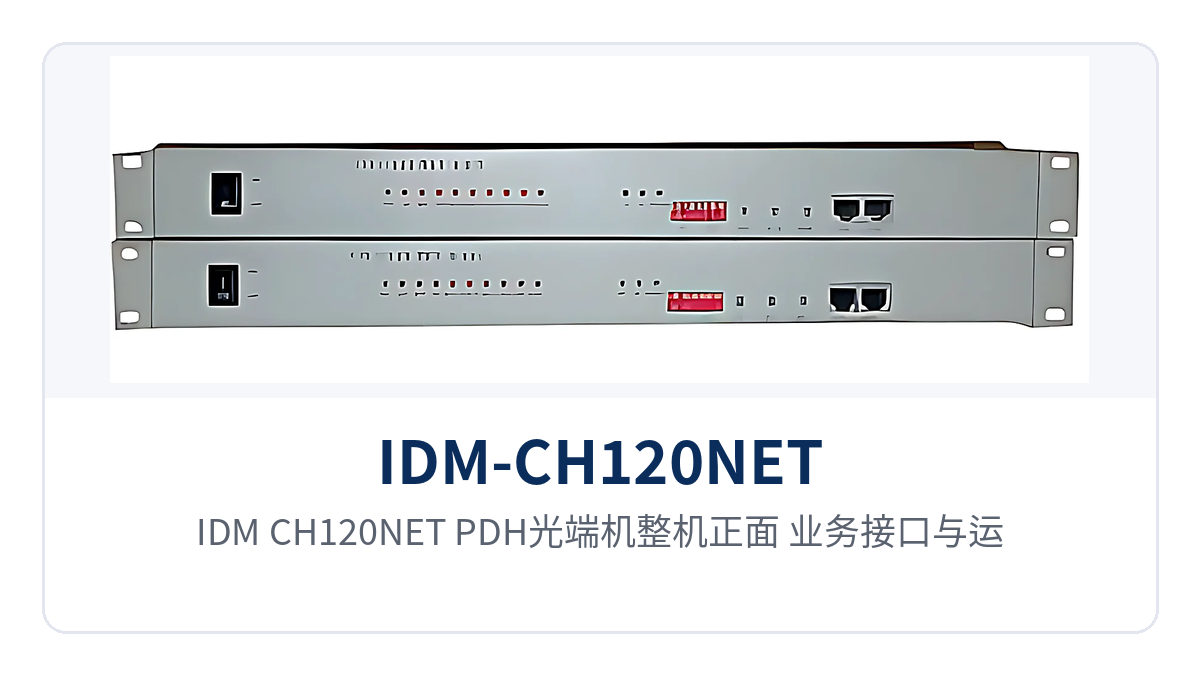

图1：IDM-CH120NET PDH光端机整机正面，业务接口与运行告警指示灯布局

从部署形态看，4路E1百兆以太网PDH光端机是点对点设备，按局端与远端成对配置。站点侧不必再为E1业务与IP业务分别配置一台E1光端机和一台光纤收发器，机柜内的设备数量、电源模块数量与配线数量同步减少。对于需要综合接入的多业务光端机场景，这种一台设备兼顾两类业务的方式也减少了机柜内的设备堆叠。

IDM-CH120NET 提供哪些功能与接口

IDM-CH120NET 的功能覆盖E1接入、光传输、以太网复用与冗余保护四类，共七项能力，各项的具体作用与适用条件列于下表。选型与验收时可对照现场业务清单逐项核对，确认接入路数、接口型式与冗余配置是否与实际需求一致。

功能项	功能说明
4/8/16组E1透明传输	按G.703标准提供透传E1通道，CH120NET为4组，时隙内容原样传递，可对接数字中继、PCM复用与调度设备。
155Mbps PDH光传输	光接口传输速率155Mbps，标准单模传输距离20Km，可换装远距离光模块延伸传输距离。
双电源热备份	两路电源互为热备份，AC220V与DC-48V按站点条件选择，任一路失电时另一路由设备内部续供。
可选双光口冗余	光口可配置为双光口，支持强制倒换或自动保护切换，单条光纤中断时业务转到备用光口。
E1支路环回	支持E1支路环回，在设备侧就地构成测试环路，用于判断故障落在设备、光路还是对端。
2组VLAN以太网	提供2组可划分VLAN的共享线速100M以太网接口，10M/100M自适应，全/半双工自适应。
本端对端告警监控	提供完善的本端/对端告警监控，光路或E1通道异常时两端均有指示，远端故障可远程判断。

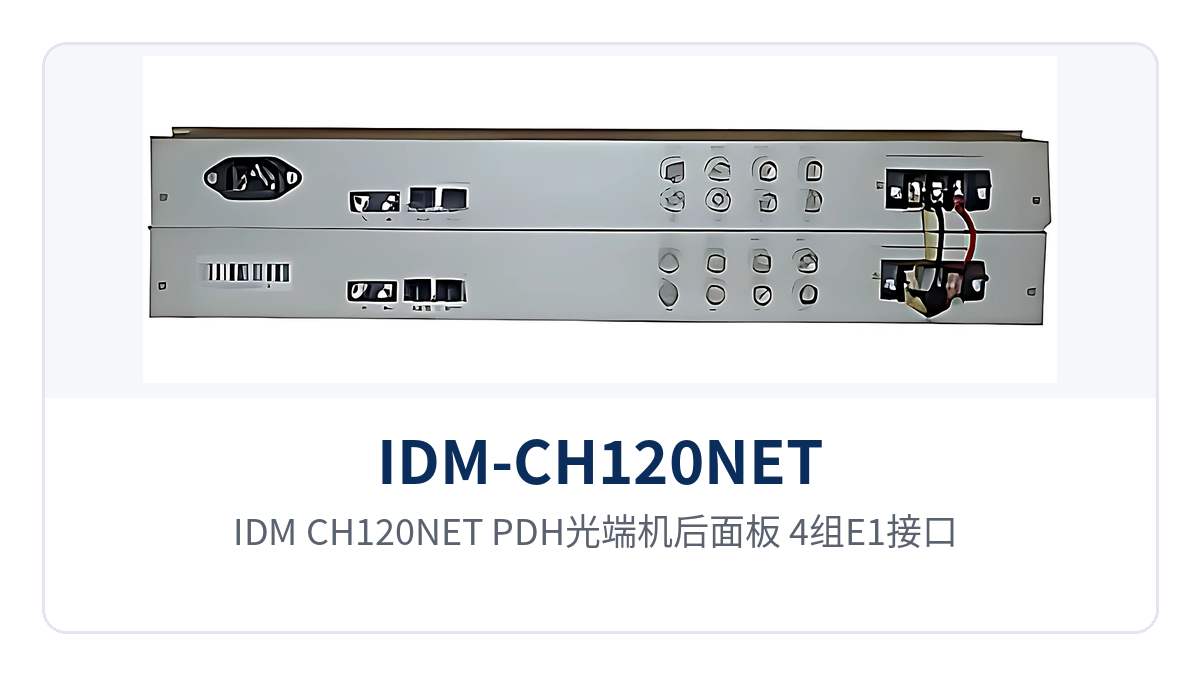

图2：IDM-CH120NET PDH光端机后面板，4组E1接口、2组100M以太网口与双电源模块布局

三项差异化能力的价值落点用一张表说清，从供电与光路冗余、纤芯与设备数量、故障定位三个角度展开，报价与选型沟通时按现场痛点逐行对照即可，哪一行对应不上就说明对应的能力在本项目里并非必需。

差异化能力	对用户的价值
双电源热备份、双光口冗余	双电源热备份+双光口冗余，自动保护切换，专网链路不断：任一路电源失电由另一路续供，光纤中断可倒到备用光口。
4路E1+2路百兆	单纤155Mbps传输20km，E1与100M以太网混合复用，省纤省设备：一台设备替代E1光端机加光纤收发器两台设备。
E1支路环回	E1支路环回+本端/对端告警监控，无人值守站点可远程排障：就地环回配合两端告警指示判断故障区段，减少跑现场的次数。

核心参数：光接口、E1与以太网指标

光接口与业务接口的指标决定链路能否建成，光侧要按发光功率、接收灵敏度与传输距离核算链路余量，电侧要按阻抗与帧结构核对对端设备的兼容性。下表中参数以光端机厂家产品资料为口径。

项目	参数/指标	说明/适用条件
光接口速率	155Mbps	PDH光传输速率，单条光路承载全部业务
光接口类型	FC（可定制SC等）	按对端光法兰与跳线型式选配
光纤模式与波长	单模（可选多模）、1310nm/1550nm	按现场光缆选配
发光功率	-2～-11dBm	出厂指标，用于链路衰减核算
接收机灵敏度	优于-36dBm	接收光功率低于该值易出现误码
传输距离	20Km	标准光模块；更远距离可装远距离光模块
E1通道数量	4组	CH120NET为4组，CH240NET为8组，CH480NET为16组
E1码速率与码型	2048Kbps、HDB3	符合ITU-T G.703标准
E1阻抗	75Ω/120Ω	按对端设备选同轴或平衡接线
E1帧结构与信令	PCM30/31、随路信令	与采用同一帧结构的既有PCM网络对接
以太网接口	RJ-45、10M/100M自适应	2组，符合IEEE802.3，全/半双工/自适应

供电、功耗与安装条件决定站点能否落地：双电源要求站点具备两路可用供电来源，且两路应取自相互独立的电源，避免同一路失电使备份失去意义；机箱尺寸要能与机柜空位匹配，机房温湿度要落在设备允许范围内，长期高温或结露环境需先改善通风条件。

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	双电源互为热备份，直流由站内通信电源引入
整机功耗	≤40W	按站点负载与电源容量核算
工作温度	0℃～50℃	机房与设备柜环境
相对湿度	0～95%（无凝结状态）	无凝结条件下正常工作
机箱尺寸	440×230×45mm	19英寸1U机箱，标准机柜安装

双电源热备份与双光口冗余如何做到断电断纤不断业务

断电断纤不断业务走两条路径：供电侧用双电源互为热备份，光路侧用可选的双光口冗余，两项机制都在设备内部完成，不需要现场人员干预。供电与光路的单点各自补齐之后，站点面对的供电中断与光纤中断两类风险都有了对应的接管手段。

双电源热备份指两路电源同时接入、互为备份，任一路失电时另一路由设备内部续供，站点业务不因单路供电中断而停止。供电制式按站点条件在AC220V与DC-48V之间选择，交流取自站用电、直流取自通信电源，两种制式可按各站情况分别配置。

双光口冗余属于选配能力：配置双光口后支持强制倒换或自动保护切换，计划检修时用强制倒换把业务压到指定光口，光纤意外中断时由自动保护切换把业务转到备用光口。倒换方式与切换时间以厂家技术资料和商务确认为准，正式投运前建议做一次切换演练。这一能力在政府专网光纤通信方案中尤为重要，专网链路对连续性的要求高，双电源与双光口的组合可有效降低单点故障导致的业务中断风险；在军队应急通信车方案中，车载供电与野战光缆条件相对多变，热备份与光口冗余同样为应急业务提供了一层保障。

4组E1与2组VLAN百兆以太网怎样同纤复用、省纤省设备

同纤复用的算式很直接：每组E1占用2.048Mbps，4组E1合计约8.2Mbps，2组以太网在光路上共享100M线速带宽，两类业务合计仍在155Mbps光口容量之内，因此可以走同一条光路。

以太网侧的两组接口可划分VLAN，把监控、办公、生产等不同业务域分开承载，一个业务域的广播与异常流量不扩散到另一个业务域。共享线速指光路侧带宽由两组接口共同使用，端口之间靠VLAN划分隔离，规划时按实际流量分配。

省纤省设备的价值落在两处：线路侧只需一条光纤链路即承载全部业务，纤芯紧张的旧线路不必扩容；设备侧一台机器同时承担E1透传与以太网收发，站点不再按业务种类堆叠一台4路E1光端机加一台光纤收发器，备件与配线随之简化。以瑞光极远（Raytrans）的IDM-CH120NET为例，这类PDH光端机在政府专网光纤通信方案与军队应急通信车方案中均可作为E1与以太网混合接入的节点设备，具体选型可结合光端机厂家的产品资料与现场业务清单确认。

E1支路环回与本端对端告警怎样定位远端故障

E1支路环回的作用是把测试环路做在设备这一侧，让运维人员在本地就能判断故障落在设备、光路还是对端，不必先跑一趟远端站点。对沿线分布的无人值守站点来说，这项能力直接决定了排障是当天完成还是隔天完成。

本端/对端告警监控提供双端指示：光路中断或E1通道异常时，本端与对端都能看到相应指示，两端指示的差异本身就是判断故障区段的依据。单端告警只能说明本端收不到信号，双端对照才能把问题收敛到设备侧、光缆侧或对端设备侧。

现场排查按告警、环回、光功率三步推进，每一步的观察结果都直接给出下一步的动作，运维人员不必凭经验猜测，也便于把结论同步给远端值守人员，减少两端来回确认的时间。可按以下顺序执行：

• 先看两端光口与E1支路的告警指示，确认异常出在光路侧还是E1接口侧；

• 在本端做E1支路环回，本端自环正常而对端不通时，问题多在光路或对端设备；

• 核对光模块发光功率（-2～-11dBm）与接收光功率是否满足优于-36dBm的灵敏度要求；

• 结合对端告警记录把故障收敛到单站或单段，再决定是否派员上站处置。

典型应用场景

电力专网：变电站与调度中心的E1远动通道与IP数据回传

变电站、开闭所与调度中心之间的远动数据、保护信号与站内IP业务通常分属不同通道。IDM-CH120NET PDH光端机在站内把4组E1业务与2组以太网业务分别接入，经一条光纤链路送到集控站，E1通道保持原有2.048Mbps接口形态，站内既有的PCM与远动设备不必更换。

电力站点多为无人值守，供电按站内通信电源配置为DC-48V，双电源热备份让单路电源异常时业务仍在线；光缆在道路施工或恶劣天气下受损时，可选的双光口冗余提供备用光路，配合两端告警指示快速定位区段。

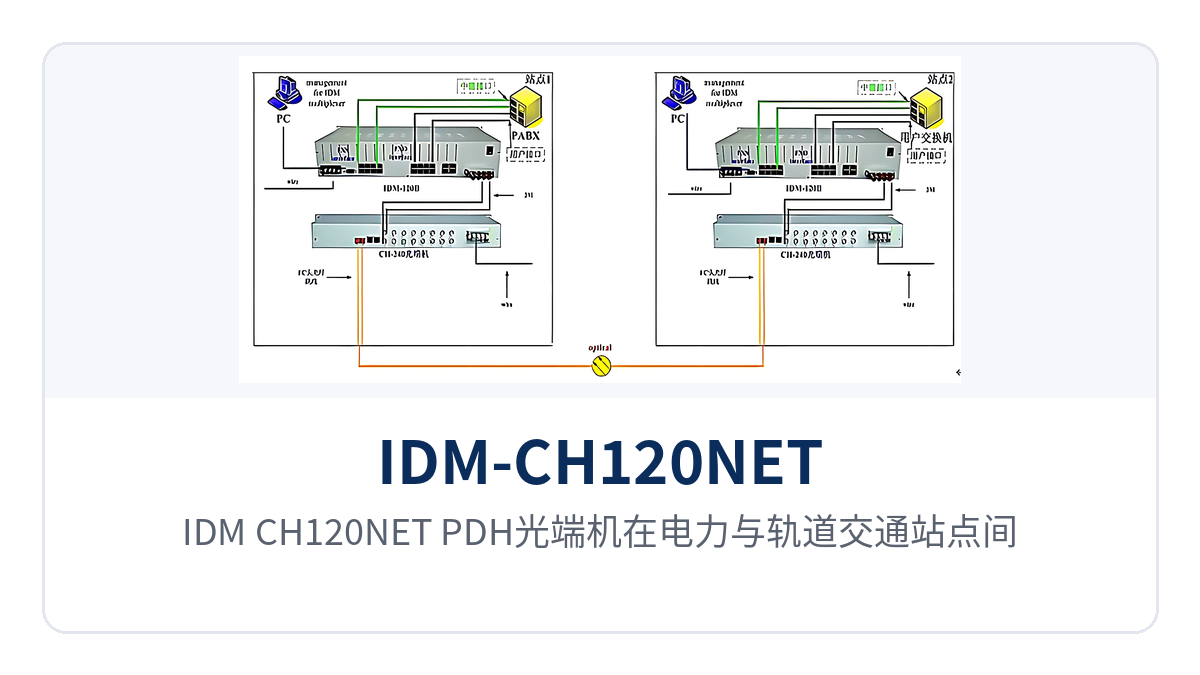

图3：IDM-CH120NET PDH光端机在电力与轨道交通站点间的E1与以太网点对点组网拓扑示意

轨道交通通信：沿线车站、区间机房与车辆段的业务通道延伸

轨道交通沿线站点分散、间距长，车站与区间机房之间需要传送专用电话、广播与监测数据，现场往往只具备有限的纤芯与机位。IDM-CH120NET PDH光端机为19英寸1U机箱，可装入沿线标准机柜，4组E1与2组以太网同纤传输，站点侧占用的空间与线缆数量都比较小。

沿线站点供电制式不统一，交流与直流两种供电方式可按站分别配置，减少备件种类；机箱工作温度范围0℃～50℃，适合放置在有通风条件的通信机房与设备柜内，也便于与其他传输设备同柜安装。

军队与政府专网：无人值守站点与临时指挥点的业务接入

军队与政府专网的站点常位于偏远地区，值守条件有限，对业务连续性与现场可维护性要求集中。IDM-CH120NET PDH光端机以双电源热备份补齐供电侧冗余，以E1支路环回和本端/对端告警把故障判断做在本地，减少上站次数。

临时指挥点或机动站点通常需要快速开通，设备成对配置后接上光纤即可还原E1与以太网接口，不需要改动对端设备配置；点对点的通道结构让链路关系清晰，便于按任务临时调整节点位置。

怎么选型与部署

选型先数通道：E1业务路数决定选哪个型号，以太网业务量与分域要求决定端口是否按VLAN规划。三个型号的以太网配置相同，都是2组100M接口，差别在E1通道数量与对应的站点业务规模，按已确定的路数往上一档配置即可，不必按峰值估算留过多余量。

型号	E1通道	以太网接口	适用站点
IDM-CH120NET	4组	2组100M	业务量较小的末端站、开闭所与区间机房
IDM-CH240NET	8组	2组100M	中等规模站点与区间通信节点
IDM-CH480NET	16组	2组100M	E1通道较多的汇聚站与业务集中站点

部署按五步推进，从光路核算、接口设置、电源接入到冗余配置与业务联调，每一步都有可核对的落点，现场按顺序做完再进下一步，避免整机装完才发现链路余量或接口阻抗不匹配而返工。

1. 核对光路：单模20Km以内用标准光模块，距离更远选装远距离光模块，并按发光功率-2～-11dBm与灵敏度优于-36dBm核算链路余量。

2. 设置接口：E1按对端设备选择75Ω同轴或120Ω平衡接线，以太网口10M/100M自适应，按业务域划分VLAN。

3. 接入电源：双电源分别取自两路独立供电来源，AC220V与DC-48V按站点条件配置，接入后核对任一路失电业务仍正常。

4. 配置冗余：需要双光口时按强制倒换或自动保护切换设定，并做一次倒换演练确认业务不中断。

5. 业务联调：用E1支路环回逐条验证通道，核对本端/对端告警指示后再投入正式运行。

结语

4路E1百兆以太网PDH光端机把E1透传与百兆以太网复用收进一台19英寸1U设备，用一条光纤链路完成站点间两类业务的回传，双电源热备份与可选双光口冗余补齐供电与光路两处单点。

IDM-CH120NET PDH光端机适合电力专网、轨道交通通信与军队政府专网的站点接入，E1支路环回与本端/对端告警让远端故障可以在本地判断，同系列的CH240NET与CH480NET按E1通道数量延伸配置。
