IDM-3500综合业务传输设备

IDM OMP3500 PCM综合接入平台（型号 IDM OMP3500，简称 IDM-3500，官方全称 IDM OMP3500 综合业务接入平台）是北京瑞光极远数码科技有限公司研制的2.5G综合复用设备，作为一款面向专网接入场景的PDH产品展示方案，用于专网接入点用一对 2.5Gbps 光纤同时承载 30 路窄带 PCM 电话、16 组透传 E1 与 6 组物理隔离以太网。IDM OMP3500 PCM综合接入平台把电话、专线数据与以太网接入放进同一台设备，一台设备替代多台单业务设备叠加，减少机房空间占用与设备间连线，是电力、交通、矿山、公安、园区专网接入点一纤多业务的常见选择，也是瑞光极远作为光端机厂家推出的代表性PCM设备。

核心参数速览：30路窄带PCM · 16组透传E1 · 6组物理隔离以太网（2组千兆+4组百兆） · 双2.5G光口互备份 · 20/40/80km单模可选 · DC-48V/AC220V双电源

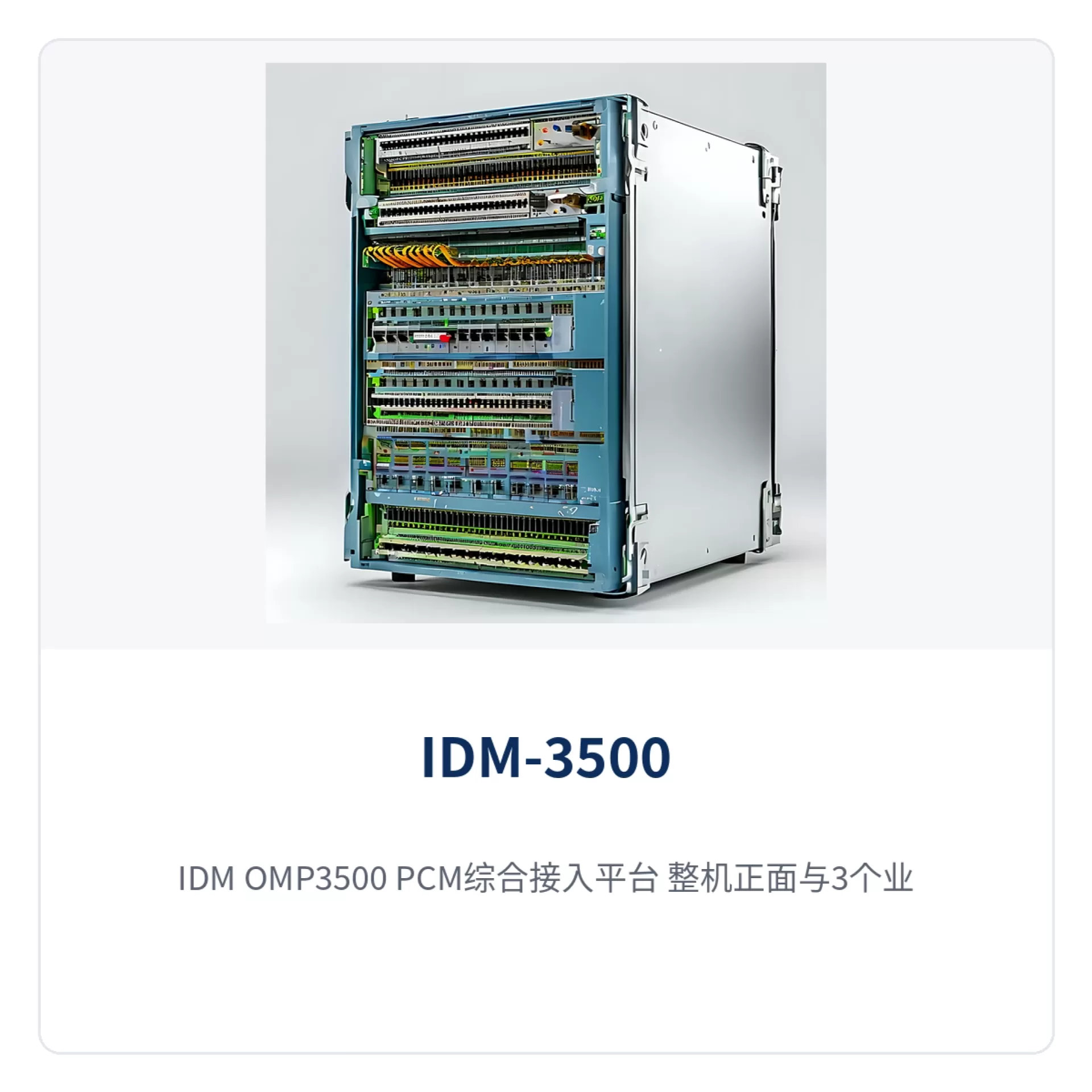

图1：IDM OMP3500 PCM综合接入平台 整机正面与3个业务槽位特写

PCM综合接入平台是什么设备？

PCM综合接入平台是把 E1、以太网与窄带 PCM 三类业务复用到一对 2.5Gbps 光纤上传输的综合复用设备，也是瑞光极远面向多业务接入场景推出的代表性产品之一。以 IDM OMP3500 为例，2.5G 光带宽同时承载 2 组千兆以太网、4 组百兆以太网、16 组透传 E1 与 30×64K 窄带 PCM 业务；16 组 E1 以透传方式原样传输，窄带 PCM 业务经 2 组 E1 与全部用户接口做时隙无阻塞交叉后接入。一台设备同时提供语音、专线数据与以太网接口，接入点无需再按业务类型分别配置多台单业务设备，有效简化了产品展示与部署结构。

IDM OMP3500 PCM综合接入平台采用 19 英寸标准机箱、3 个业务槽位，板卡支持带电热插拔，站点业务类型变化时通过更换板卡即可调整；支持多种时钟模式，可适配不同应用环境的时钟需求。供电可同时提供 ~220V 交流与 -48V 直流，接入机房或无人值守站点既有的供电系统即可运行。

知识块：一纤多业务如何在一对2.5G光纤上实现

一纤多业务指 2.5G 光带宽被划分为承载不同业务的多个通道，通道之间互不干扰地独立传输。IDM OMP3500 在 2.5Gbps 光纤上同时承载 2 组千兆以太网、4 组百兆以太网、16 组透传 E1 与 30×64K 窄带 PCM；16 组 E1 以透传方式原样传输，窄带 PCM 业务经 2 组 E1 与全部用户接口做时隙无阻塞交叉后接入。2 组 2.5G 光口（Fiber A / Fiber B）互为备份，一根光纤故障时业务切换至另一根光口，可组建点对点、链网、环网或 1+1 保护网络。

一对2.5G光纤能带多少路业务？核心功能一览

IDM OMP3500 PCM综合接入平台的功能按光传输、TDM 接入、以太网接入、网管与保护四类划分，逐项说明见下表。

功能项	功能说明
2.5G 光纤传输	可配 2 个 SFP 2.5G 光传输接口，单模（可选多模），传输距离 20km/40km/80km 可选，可组建点对点、链网、环网或 1+1 保护网络
E1 透传	可提供 16 组透传 E1，物理接口为 CC3-16 或 CC3-8，符合 ITU-T G.703，码型 HDB3
物理隔离以太网	2 组物理隔离的线速千兆以太网 + 4 组物理隔离的线速 100M 以太网，各端口组数据面隔离、互不抢占带宽
窄带 PCM 接入	可提供 30 路窄带 PCM 业务；FXS/FXO、磁石卡每卡 10 路/8 路，2/4 线 EM 卡每卡 4 路，RS232/RS422/RS485 每卡 8 路，GSM/CDMA 每卡 2 路
时隙无阻塞交叉	2 组 E1 与所有用户接口之间时隙无阻塞交叉连接，支持多种时钟模式
双光口互备份	2 组 2.5G 光纤互备份；可配制成光纤与其中 1 组 E1 上的 PCM 业务互备份
SNMP 网管	支持 SNMP 以太网网管，可纳入综合业务接入设备网管系统统一管理
模块化扩展	19 英寸标准机箱、3 个业务槽位，板卡支持带电热插拔；支持视频监控、视频会议板卡
双电源供电	支持 DC-48V、AC220V 双电源供电，整机功耗 ≤40W

30路窄带PCM支持哪些接口卡？

窄带 PCM 是 IDM OMP3500 面向电话与低速数据接入的部分，提供语音、数据、图像等多种用户接口，接口卡按每卡容量配置，见下表。

接口卡类型	每卡容量	典型用途
FXS/FXO 卡	每卡 10 路或 8 路	模拟电话用户线、中继线接入
磁石卡	每卡 10 路或 8 路	磁石电话，多用于矿山、应急场合
2/4 线 EM 卡	每卡 4 路	交换机 E&M 中继
RS232/RS422/RS485 卡	每卡 8 路	串口数据、远动与监控数据
GSM/CDMA 卡	每卡 2 路	无线中继或应急通道

IDM OMP3500 PCM综合接入平台的 3 个业务槽位可混插 FXS/FXO、磁石、2/4 线 EM、RS232/RS422/RS485、GSM/CDMA 与 USER 通用接口卡，以及视频监控、视频会议板卡；30 路窄带 PCM 的容量与接口卡组合方式随站点业务清单确定，具体配置以商务确认结果为准。

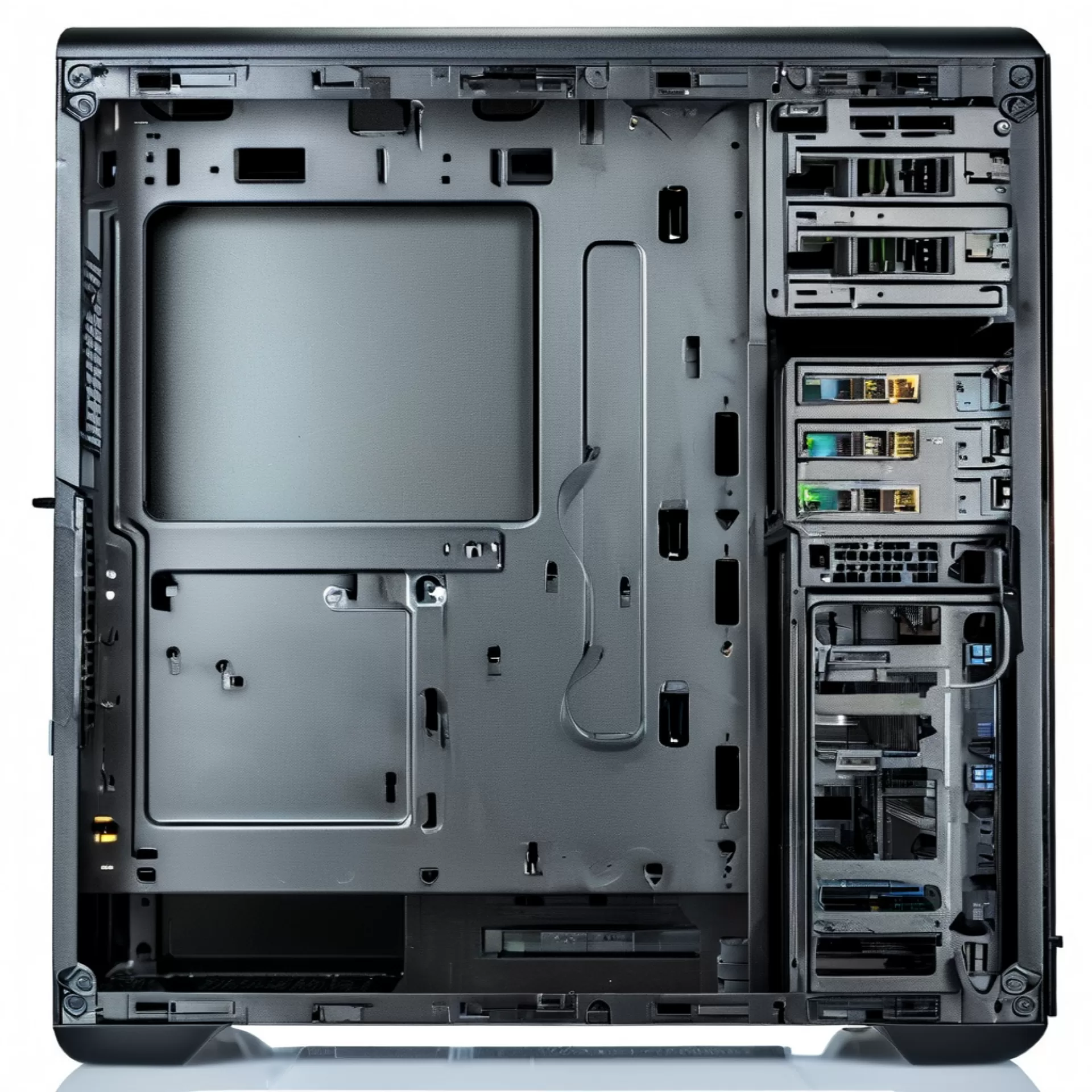

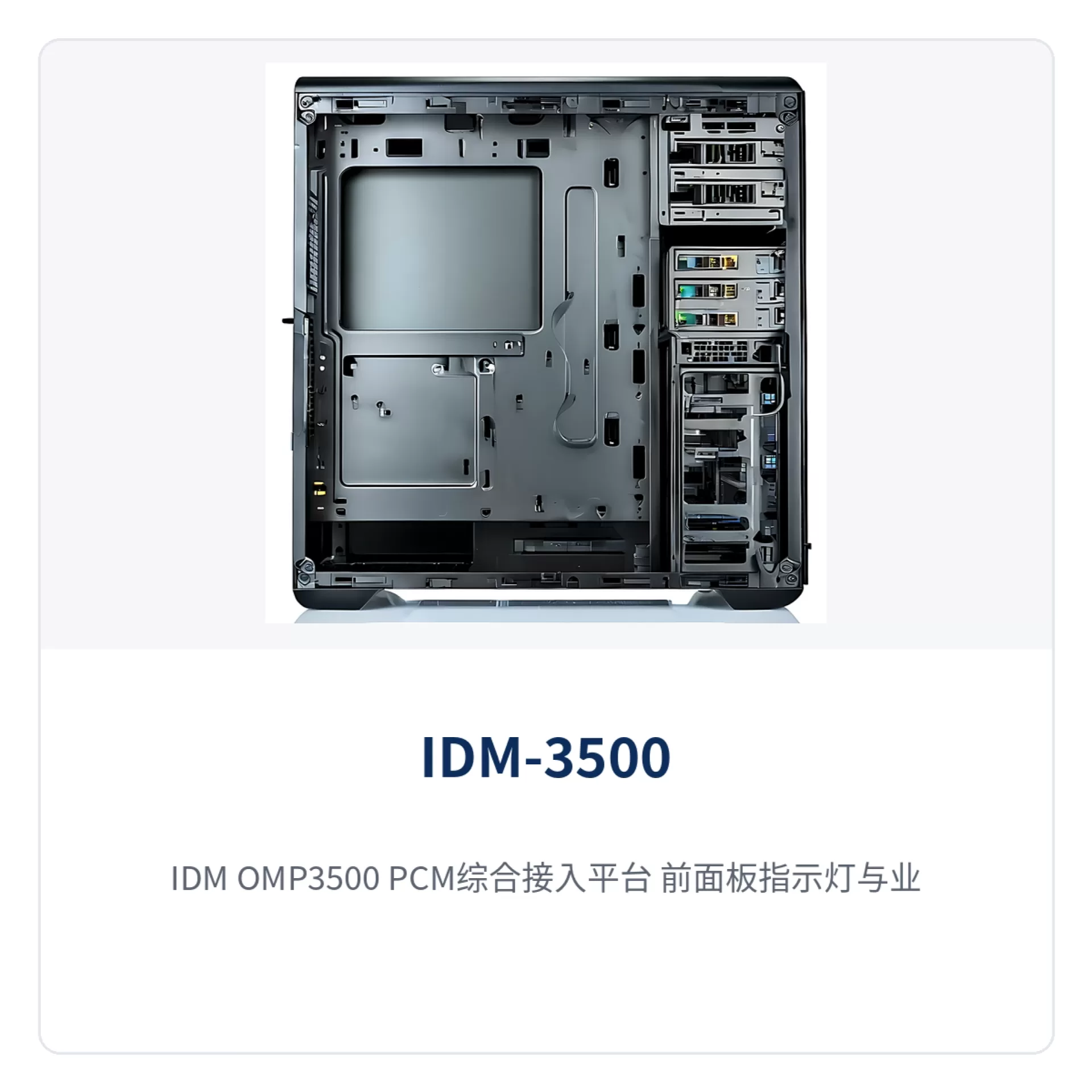

图2：IDM OMP3500 PCM综合接入平台 前面板指示灯与业务槽位、光纤接口面板

6组物理隔离以太网和16组E1怎么接入同一台设备？

物理隔离的线速以太网指各以太网端口组在数据面完全隔离、互不共享带宽，每个端口组按接口线速独立转发。IDM OMP3500 PCM综合接入平台提供 2 组千兆 + 4 组百兆共 6 组物理隔离以太网，适合同时承载办公网、视频监控网、生产网等多个相互独立网络的接入点，标准协议支持 IEEE 802.3，工作方式支持全/半双工自适应；其中一张网络出现流量突发，不会挤占其他网络的带宽。

E1 侧按原样透传处理。IDM OMP3500 PCM综合接入平台的 16 组 E1 采用透传方式传输，物理接口为 CC3-16 或 CC3-8，码速率 2.048Mbps、码型 HDB3，符合 ITU-T G.703；2 组 E1 与所有用户接口之间做时隙无阻塞交叉连接并支持多种时钟模式，便于与既有程控交换、调度总机等设备对接。业务板卡插在 3 个业务槽位上，支持带电热插拔，扩容或更换业务盘不影响整机其他业务运行。

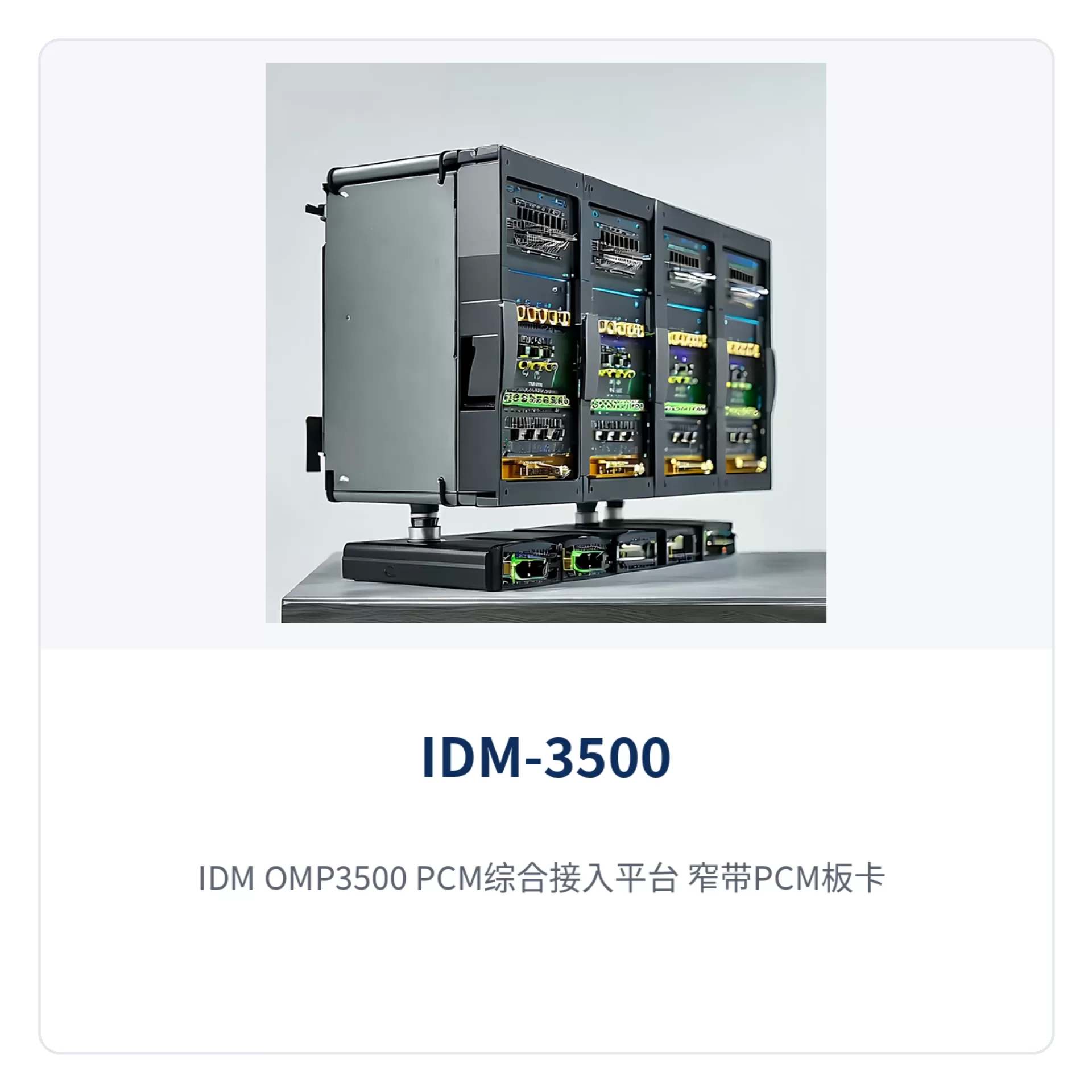

图3：IDM OMP3500 PCM综合接入平台 窄带PCM板卡（电话、磁石、EM、串口）

双2.5G光口互备份与80km单模传输怎么配置？

传输距离由光模块选型决定。IDM OMP3500 PCM综合接入平台作为一款面向专网接入的PDH产品展示方案，支持 20km、40km、80km 三档单模 SFP 光模块（可选多模），光速率 2.5Gbps、波长 1310/1490/1550nm，发光功率 -1~-10dB，接收机灵敏度优于 -24dBm；40km 及以上应用需结合光功率预算选择 SFP 模块，并在验收时用光功率计实测校核链路。该平台集PCM设备、综合业务接入设备、光传输设备与光纤复用设备能力于一体，可满足政府专网光纤通信方案与智慧矿山通信方案等多种场景需求。

保护方式分两层：2 组 2.5G 光纤互备份（Fiber A / Fiber B）承担光路层保护，一根光纤故障时业务自动切换至另一根光口；在此基础上还可配置光纤与其中 1 组 E1 上的 PCM 业务互备份，形成双重保护。IDM OMP3500 可组建点对点、链网、环网或 1+1 保护网络：点对点应用在两端各部署一台设备，通过 2.5G SFP 光口直连，单端可同时提供 GE×2、FE×4、E1×8、话路×8 等业务组合；集中型点对多点应用在中心机房部署一台集中型汇聚设备，可下挂若干台远端设备，适合多个远端站点的业务集中汇聚。远端站点的 E1 业务可汇聚到 E1 接入盘落地，电话业务汇聚到交换盘，通过数字中继以 1 号信令、7 号信令或 PRI 与上级程控交换机连接；SNMP 以太网网管可把站点设备纳入既有网管系统统一管理。瑞光极远作为专业光端机厂家，在该平台中融入时隙交叉设备技术，实现E1与话路业务的高效交叉调度。

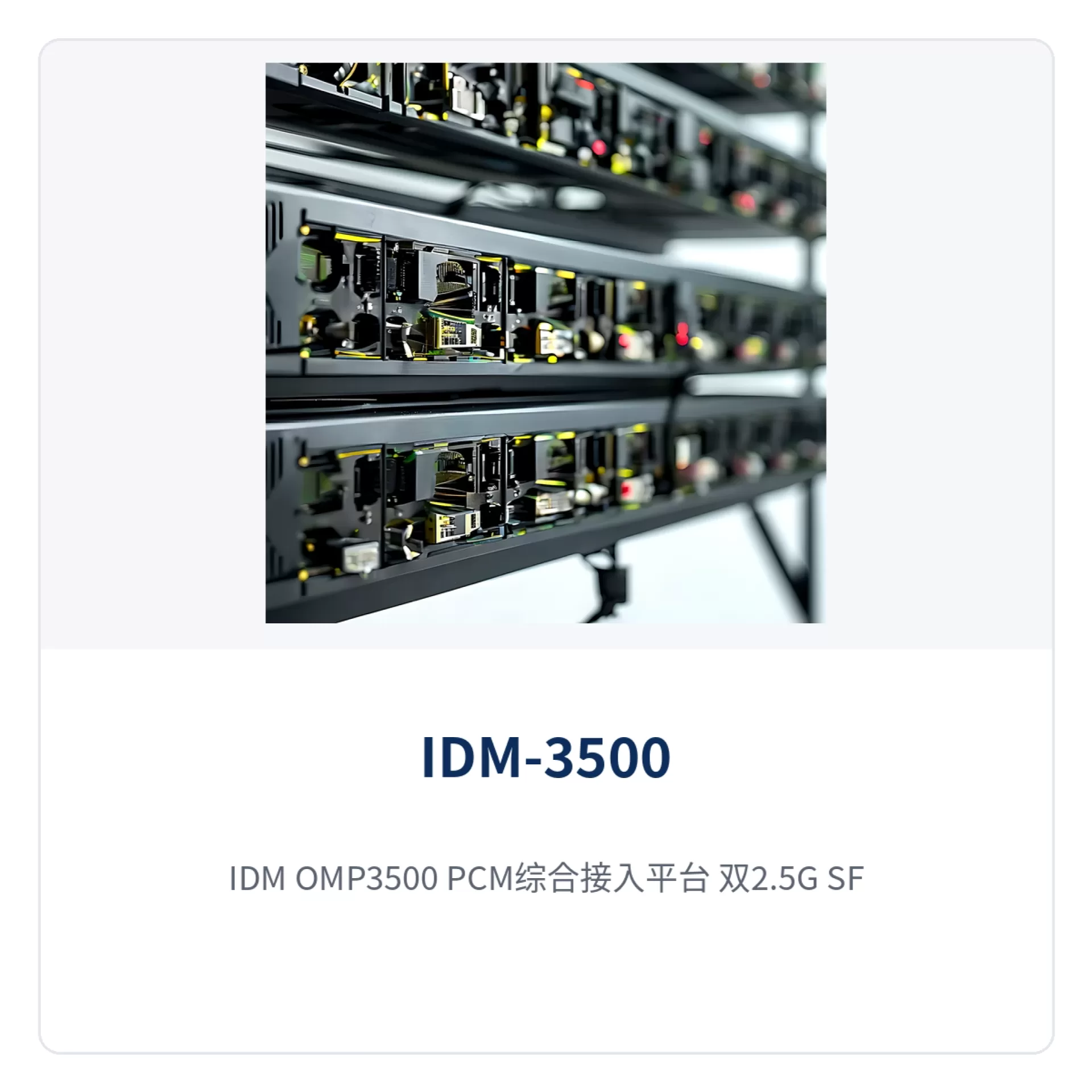

图4：IDM OMP3500 PCM综合接入平台 双2.5G SFP光口与后面板电源端子

IDM OMP3500 技术参数

IDM OMP3500 PCM综合接入平台技术参数如下表，参数以产品资料为准，具体配置以商务确认结果为准。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可配 2 个 2.5G SFP 光口，双光纤互备份
光纤模式	单模（可选多模）	按线路距离选型
光速率	2.5Gbps	波长 1310/1490/1550nm
发光功率	-1~-10dB	单模典型值，以光功率计实测为准
接收机灵敏度	优于 -24dBm	长距应用需校核链路预算
传输距离	20km / 40km / 80km	与所选 SFP 光模块对应
E1 码速率	2.048Mbps	码型 HDB3，符合 ITU-T G.703
E1 阻抗	75Ω/120Ω	帧结构 PCM30/31，透传模式
E1 物理接口	CC3-16 / CC3-8	对应 16 组或 8 组 E1 接出

以太网与窄带业务接口参数如下表。

项目	参数/指标	说明/适用条件
以太网速率	10M/100M/1000M	支持 IEEE 802.3，全/半双工自适应
以太网组数	2 组千兆 + 4 组百兆	组间物理隔离、线速转发
FXO/FXS 接口	音频 300Hz~3400Hz	ITU G.711 A 律压缩，三元复式阻抗 200Ω+560Ω//0.1μF，环路电流 25mA/路
EM 2/4 线接口	音频 300Hz~3400Hz	平衡 600Ω，回波损耗不低于 18dB
V.24 接口	异步≤9600bps；同步 64Kbps	符合 CCITT V.28 协议
V.35 接口	n×64Kbps（n=0～31）	接口类型 RJ-45，符合 ITU-T V.35，终端接口符合 ISO2593

供电与工作环境参数如下表。

项目	参数/指标	说明/适用条件
供电方式	DC-48V / AC220V	双电源供电
整机功耗	≤40W	典型值
工作温度	-20℃ ~ +50℃	相对湿度 0~95%（无凝结）
机箱结构	19 英寸标准机箱	3 个业务槽位，板卡支持带电热插拔

差异化价值

IDM OMP3500 PCM综合接入平台的差异化能力结合专网接入点实际需求体现为以下三点，详见下表。

差异化卖点	对用户的价值
一台设备同纤承载三类业务	一对 2.5G 光纤同时承载 30 路窄带 PCM、16 组透传 E1 与 6 组物理隔离以太网，接入点不必按业务叠加多台单业务设备，省机柜空间与设备间连线
双 2.5G 光口互备份	2 组 2.5G 光口互备份，并可配置光纤与其中 1 组 E1 上的 PCM 业务互备份，光路故障时业务自动切换，形成双重保护
6 组物理隔离线速以太网	2 组千兆与 4 组百兆各端口组数据面隔离、线速转发，办公网、视频监控网与生产网互不抢占带宽

典型应用场景

电力专网：变电站、配电所与开闭所接入

变电站与配电所同时存在调度电话、远动数据与视频监控三类业务。IDM OMP3500 PCM综合接入平台用一对 2.5G 光纤把三类业务一次带出：16 组透传 E1 承载远动与保护信息通道，RS232/RS422/RS485 接口卡接串口远动与监测数据，FXS/FXO 卡接调度话机与热线，6 组物理隔离以太网分别承载视频监控网、办公网与生产网，各网之间互不抢占带宽。-20℃~+50℃ 的工作温度与 DC-48V/AC220V 双电源，适合配电房、开闭所等无人值守站点的运行条件。

交通专网：高速公路与轨道交通沿线站点

高速公路与轨道交通的接入点沿线路分布、间距大，收费站、服务区、牵引变电所与车站等位置的业务类型和数量各不相同。IDM OMP3500 PCM综合接入平台提供 20km/40km/80km 三档单模光模块，可按站点间距选型；可组建链网、环网或 1+1 保护网络，配合双 2.5G 光口互备份，减少单点中断对沿线业务的影响。沿线站点的语音调度、监控视频与专线数据在同一台设备内落地，机房空间与设备数量同步压缩。

矿山与无人值守工业站点

矿山与工业站点的现场设备以磁石电话、串口远动、视频监控为主，供电与环境条件相对苛刻。IDM OMP3500 PCM综合接入平台用磁石卡、串口卡与隔离以太网完成现场接入，双电源与宽温设计适配无空调机房，SNMP 网管便于运维人员在中心机房远程掌握站点设备状态，减少现场值守与巡检次数。该方案已在多个智慧矿山通信方案中落地应用，瑞光极远凭借光端机厂家的深厚技术积累，为矿山场景提供稳定可靠的综合业务接入设备与光纤复用设备支撑。

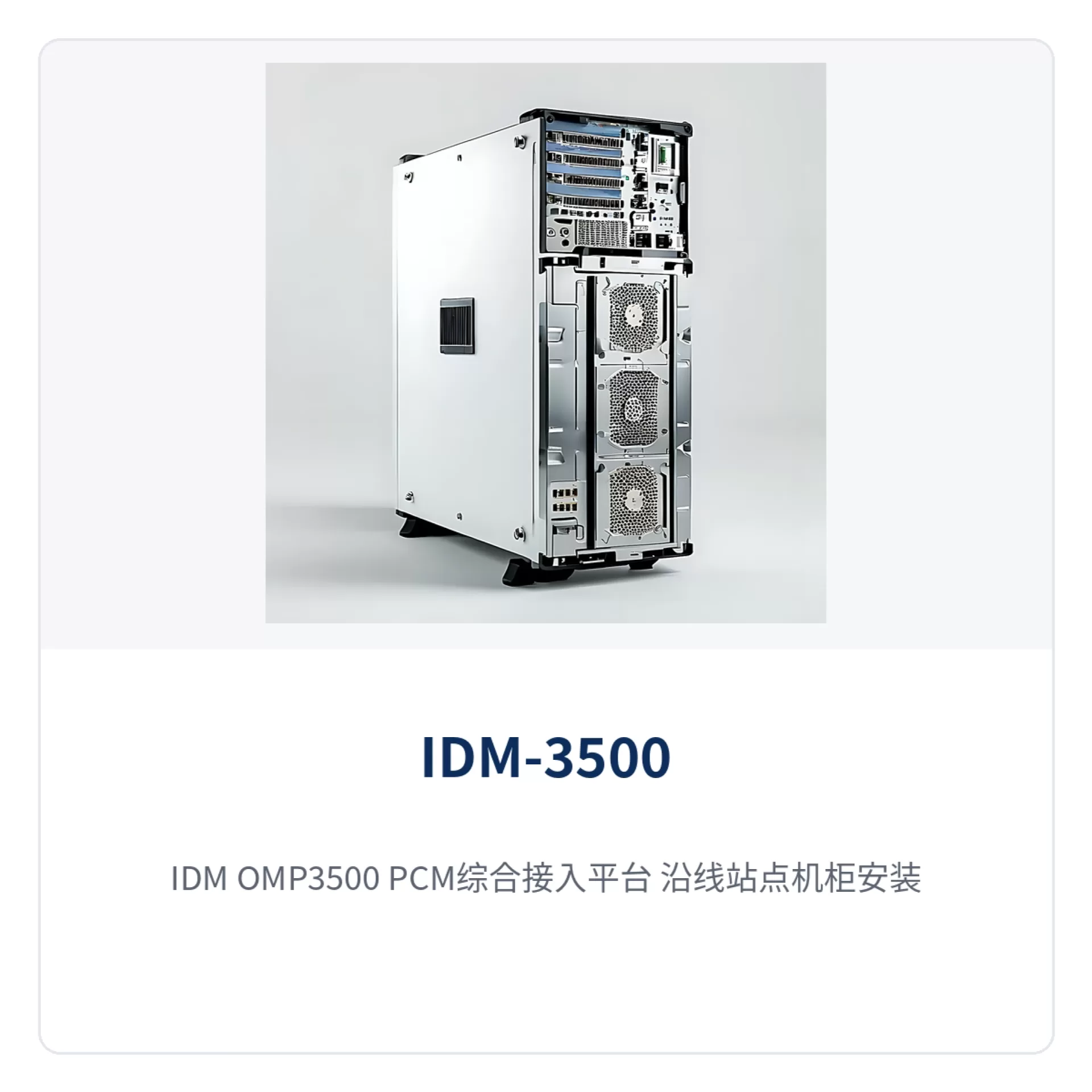

图5：IDM OMP3500 PCM综合接入平台 沿线站点机柜安装部署与一纤多业务组网示意

结语

IDM OMP3500 PCM综合接入平台把 30 路窄带 PCM、16 组透传 E1 与 2 组千兆 + 4 组百兆物理隔离以太网整合在一对 2.5G 光纤上，配合双 2.5G 光口互备份与 20/40/80km 单模选型，是电力、交通、矿山、公安、园区等专网接入点一纤多业务的可靠选择。瑞光极远作为专业的光端机厂家，其PDH、PCM设备、综合业务接入设备、光传输设备、光纤复用设备、时隙交叉设备广泛应用于政府专网光纤通信方案与智慧矿山通信方案。如需完整的 PCM综合接入平台组网方案与选型报价，可联系北京瑞光极远数码科技有限公司（www.rdtcom.com，tel：010-51668966）商务获取。
