IDM-120N 60路电话光端机
120路电话
IDM-120N 60路电话光端机是采用专用大规模集成电路设计的 PCM 综合业务光纤传输设备，光纤总带宽 155M，提供 2 路共享 100M 以太网、4 组 E1 透明传输接口及 120 路电话用户话路，支持电源盘与铃流盘双备份及热插拔。
120路电话4路E1光端机是什么设备？
IDM-120N 60路电话光端机是北京瑞光极远数码科技有限公司研制的120路电话4路E1光端机，采用专用大规模集成电路设计，用于在一条155M带宽的光纤链路上同时承载120路电话用户话路、4组E1透明传输接口与2路共享线速百兆以太网业务。作为专业光端机厂家瑞光极远的代表产品，该设备在电话光端机与多业务光端机领域具有典型的产品展示价值。
IDM-120N 60路电话光端机按PCM30/31制式组织窄带话路与E1通道，E1传输通道符合ITU-T G.703标准，FXO、FXS接口支持极性翻转与来电显示；电源盘与电源铃流盘按1+1配置并支持热插拔，整机为19英寸3U机框、19组插盘位结构。设备可广泛应用于电信、网通公用电话网业务和电力、银行、公安、部队等专线信息数据业务，也是政府专网光纤通信方案与军队应急通信车方案中常用的光端机设备。
核心参数速览：120路电话 · 4组E1 · 2路共享线速百兆以太网 · 155M光纤传输带宽 · 电源盘与铃流盘1+1热插拔双备份 · 19英寸3U机框19组插盘位

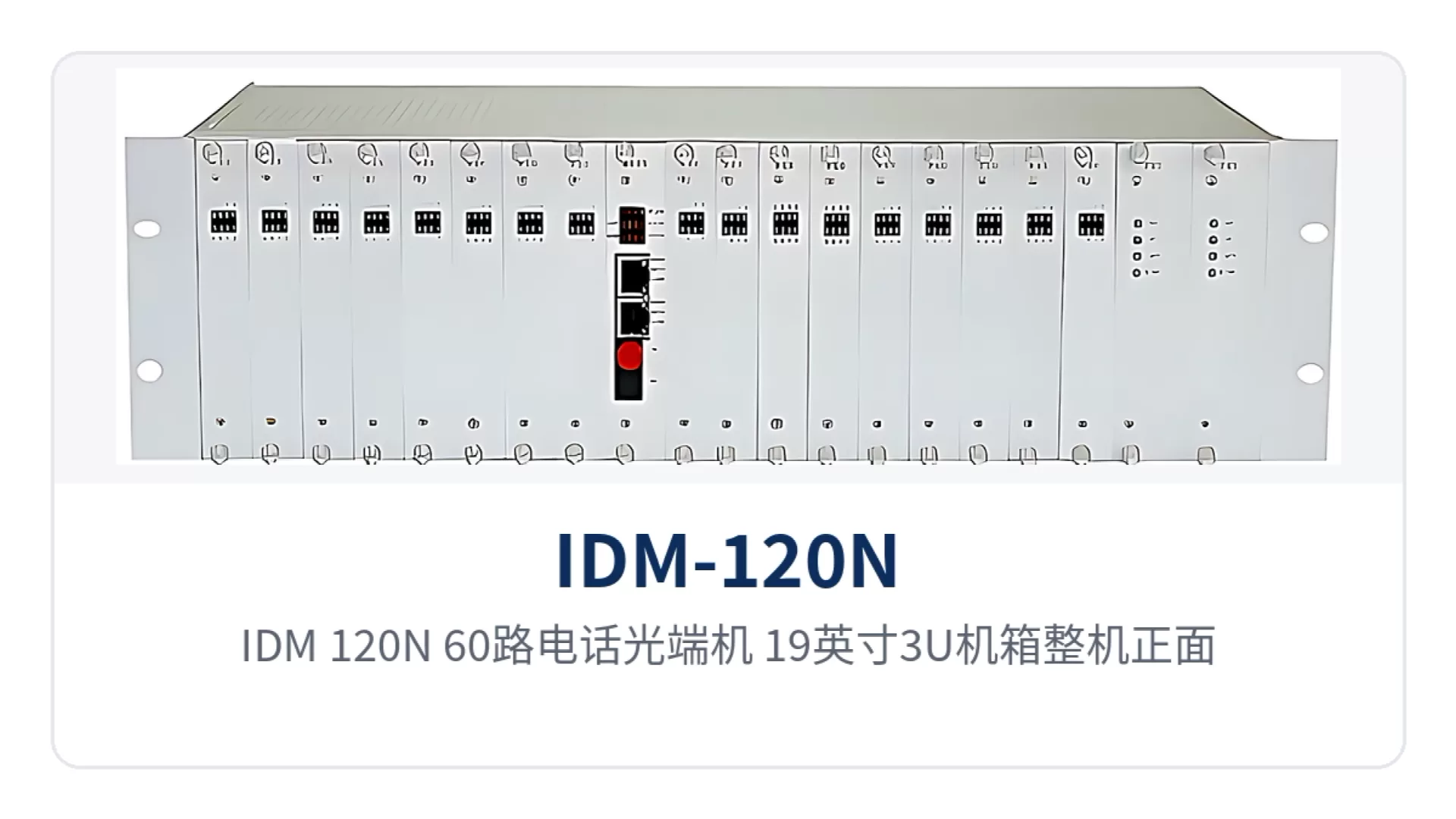

图1：IDM-120N 60路电话光端机 19英寸3U机箱整机正面与插盘位、告警指示灯特写
IDM-120N 60路电话光端机采用插盘式结构，120路电话话路按业务盘插装，机框预留多功能盘槽位，可随业务增长灵活扩展，支持链形、星形等任意网络拓扑结构。面板提供功能控制开关和告警指示功能，配合在线网管可对设备进行在线实时配置、查询与故障统计管理。
PCM30/31制式如何把120路电话装进4组E1
PCM30/31制式是E1一次群话路的组织方式，IDM-120N 60路电话光端机按该制式把模拟电话编码为64Kbps数字话音后放入E1通道传输。单路语音采用ITU-T G.711中A律压缩，音频范围300Hz～3400Hz，环路电流25mA/路，满足PSTN电话质量要求；E1通道码速率2048Kbps、HDB3码型、采用随路信令，4组E1合计提供120路电话用户话路。电话、E1与以太网三类业务在同一光纤链路上各自独立传输，互不占用彼此带宽。
IDM-120N 60路电话光端机有哪些功能和接口？
IDM-120N 60路电话光端机围绕大容量话路汇聚与多业务光纤传输提供以下功能。
| 功能项 | 功能说明 |
|---|---|
| 120路电话话路汇聚 | 单台设备提供120路电话用户话路，FXO、FXS接口均支持极性翻转与来电显示，按交换侧或用户话机侧接线 |
| 4组E1透明传输接口 | 提供4组E1通道，码速率2048Kbps、HDB3码型，符合ITU-T G.703，阻抗75Ω/120Ω可选，采用随路信令透明传输 |
| 2路共享线速百兆以太网 | 提供2路RJ-45以太网接口，10/100Base-T、10M/100M速率，符合IEEE802.3，全/半双工自适应，共享线速100M带宽 |
| 16套用户接口插槽 | 19英寸3U机框提供16套用户接口插槽，8路FXO/FXS业务盘按话路方向插装，话路容量按业务盘组合配置 |
| 电源盘与铃流盘1+1双备份 | 电源盘PRU-120与电源铃流盘RPRU-120各按1+1配置，支持运行中热插拔更换，供电与振铃环节业务不中断 |
| 多功能盘槽位扩展 | 预留多功能盘槽位，按业务增长灵活扩展，支持链形、星形等任意网络拓扑结构 |
| 功能控制开关与告警指示 | 面板提供功能控制开关和告警指示功能，便于现场开通调试与故障定位 |
| 在线网管功能 | 支持网管在线实时配置、查询与故障统计管理，配合告警指示实现集中维护 |
一根光纤能传多少路电话和网络：单纤三业务如何省下专网光纤
IDM-120N 60路电话光端机把过去需要多台设备叠加才能完成的三类业务汇聚到一台3U设备内。传统专网站点通常用一台电话光端机放号、一台PDH光端机传E1、再加一台以太网光端机回传数据，占用多个机位与多对光纤；IDM-120N 60路电话光端机以155M光纤总带宽统一承载120路电话、4组E1与2路共享线速百兆以太网，站点侧只需一台设备、一对光纤，机位与光纤资源占用相应减少。对于政府专网光纤通信方案和军队应急通信车方案而言，这种多业务光端机的高集成度尤其适合机位紧张、光纤资源有限的场景。
在业务层面，电话、E1与以太网三类业务互不干扰：E1通道按ITU-T G.703透明传输，可与既有PCM、SDH设备对接；以太网接口符合IEEE802.3，可直接对接交换机、路由器等IP设备；120路话路按FXO/FXS方向以8路一盘组合配置，按项目实际话路数量增减业务盘即可。
| 差异化点 | 对用户的价值 |
|---|---|
| 单纤三业务聚合 | 单纤承载120路电话+4路E1+2路100M以太网，节省专网光纤资源 |
| 电源铃流1+1热插拔 | 电源盘与铃流盘1+1双备份热插拔，保障无人值守站点不断话 |
| 19组插盘位混插 | 19英寸3U机框19组插盘位，业务盘可混插平滑扩容至120路 |
整机插盘组成与60路电话光端机怎么扩容到120路
单台IDM-120N 60路电话光端机由机框背板、主控盘、电源盘（电源铃流盘）与FXO/FXS业务盘组成，各盘型号与作用如下。
| 序号 | 名称 | 型号 | 描述 | 配置数量 |
|---|---|---|---|---|
| 1 | 设备机框背板 | IDM-120 | 19英寸3U机框，提供19组插盘位 | 1 |
| 2 | E1接口主控盘 | CMU-E1-120 | 提供E1接口接入 | 1 |
| 3 | 光接口主控盘 | CMU-120 | 提供1组光接口接入，2组线速100M以太网接口，4组E1接口 | 1 |
| 4 | 电源盘 | PRU-120 | 提供1+1供电、整机供电，用于FXO侧，-48V输入 | 2 |
| 5 | 电源铃流盘 | RPRU-120 | 提供1+1供电、整机供电及振铃电压，用于FXS侧，-48V输入 | 2 |
| 6 | FXO业务盘 | 8FXO-120 | 8路FXO接口，交换侧 | 按需 |
| 7 | FXS业务盘 | 8FXS-120 | 8路FXS接口，用户侧 | 按需 |

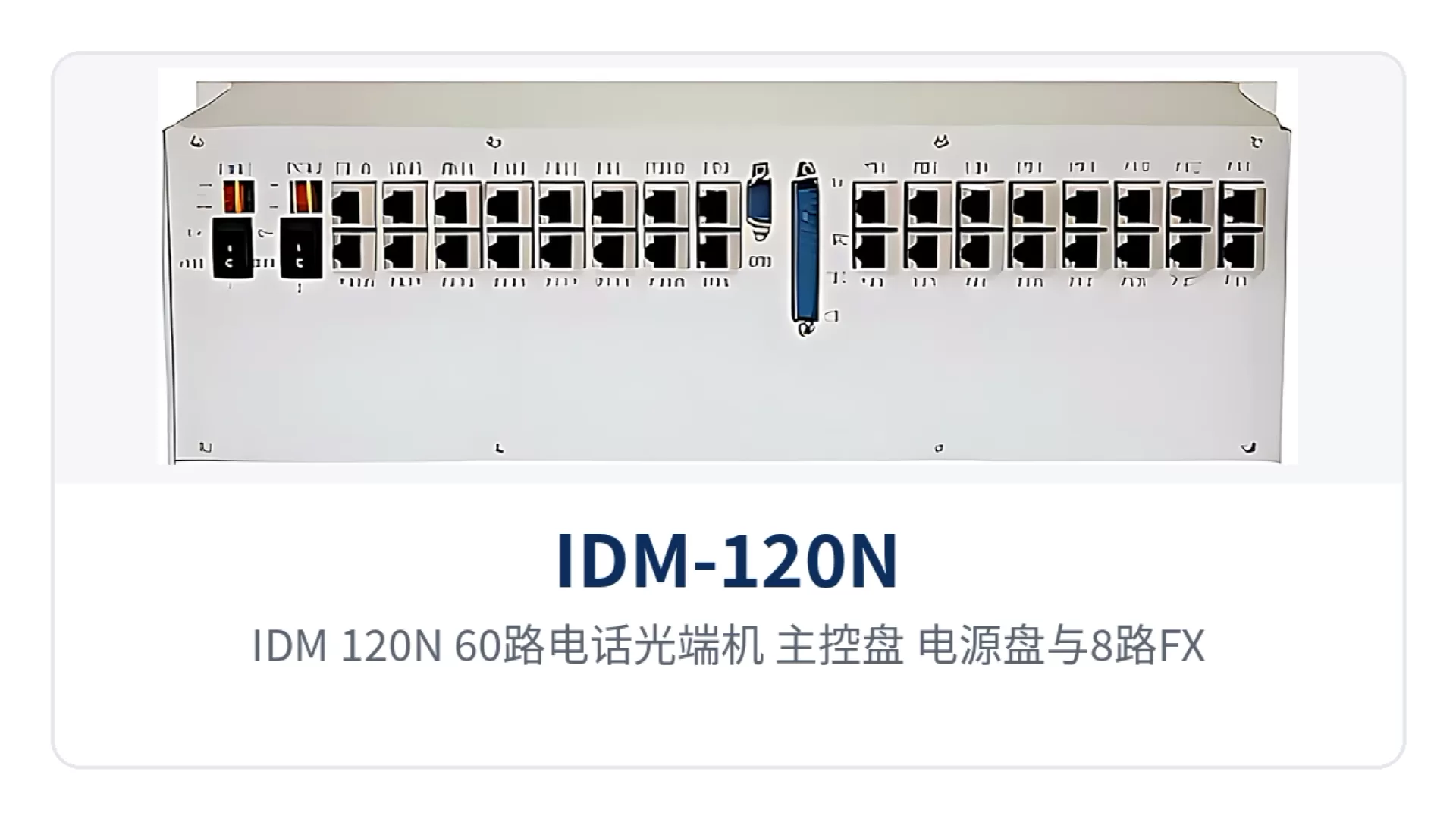

图2：IDM-120N 60路电话光端机 主控盘、电源盘与8路FXO/FXS业务盘盘位结构
单台设备配置中E1接口主控盘与光接口主控盘只选其一；FXO/FXS业务盘以8路为一盘在16套用户接口插槽内配置，具体话路数量与方向以项目配置为准。
60路电话光端机怎么扩容到120路，答案就在这套插盘式结构里：19英寸3U机框提供19组插盘位与16套用户接口插槽，话路容量随FXO/FXS业务盘数量增长，单台设备按产品资料提供120路电话用户话路。业务增长时按话路方向补充对应业务盘，机框预留的多功能盘槽位还可承载后续扩展，无需更换整机。
IDM-120N 60路电话光端机参数与接口规格
以下参数覆盖光接口、E1、以太网、电话接口与电源环境，以IDM-120N产品资料为准，供组网设计与设备选型参考。
光接口参数
| 项目 | 参数/指标 | 说明 |
|---|---|---|
| 接口类型 | FC（可定制SC等） | 按现场光纤连接器选配 |
| 光纤模式 | 单模（可选多模） | 单模用于较长距离传输 |
| 光纤速率 | 155bps±50ppm | 对应整机155M光纤传输带宽 |
| 波长 | 1310nm | 单模光纤传输窗口 |
| 发光功率 | -2～-11dBm | 发送光功率范围 |
| 接收机灵敏度 | 优于-36dBm | 光接收性能指标，实际传输距离按光功率预算核算 |
E1接口参数
| 项目 | 参数/指标 | 说明 |
|---|---|---|
| 码速率 | 2048Kbps | E1标准码速率 |
| 码型 | HDB3 | 符合ITU-T G.703码型要求 |
| 标准协议 | ITU-T G.703 | E1电气接口标准 |
| 阻抗 | 75Ω/120Ω | 同轴或平衡接口可选 |
| 帧结构 | PCM30/31 | 话路按PCM30/31制式组织 |
| 信令 | 随路信令 | 与程控交换局对接的常用信令方式 |
以太网接口参数
| 项目 | 参数/指标 | 说明 |
|---|---|---|
| 接口类型 | RJ-45 | 以太网电接口 |
| 传输速率 | 10/100Base-T、10M/100M | 速率自适应 |
| 标准协议 | IEEE802.3 | 以太网标准协议 |
| 工作方式 | 全/半双工/自适应 | 可与交换机等以太网设备直接对接 |
FXO/FXS电话接口参数
| 项目 | 参数/指标 | 说明 |
|---|---|---|
| 音频范围 | 300Hz～3400Hz | 电话语音频带 |
| 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 电话接口回损特性 |
| 压缩率 | ITU-T G.711中A律 | 语音编码方式 |
| 环路电流 | 25mA/路 | 话机馈电能力 |
| 附加功能 | 极性翻转、来电显示 | FXO与FXS接口均支持 |
电源、环境与机箱
| 项目 | 参数/指标 | 说明 |
|---|---|---|
| 供电方式 | DC-48V或AC 220V | 按机房或现场供电条件选择 |
| 整机功耗 | ≤250W | 整机功耗上限 |
| 工作温度 | 0℃～+40℃ | 室内机房环境适用 |
| 湿度 | 95%无凝结 | 相对湿度要求 |
| 产品尺寸 | 长×深×高480×200×132mm | 19英寸3U机箱安装尺寸 |
典型应用场景：电力专网、轨道交通与军队政府专网

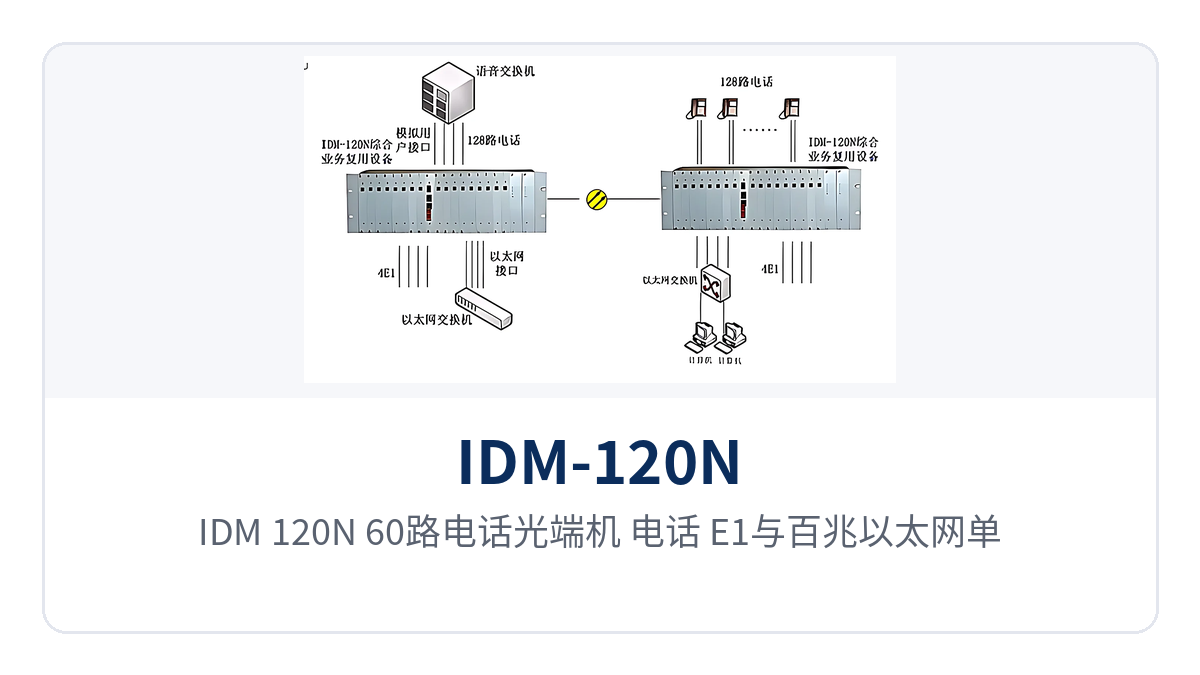

图3：IDM-120N 60路电话光端机 电话、E1与百兆以太网单纤组网应用示意
电力专网：变电站电话与数据业务同纤接入
电力专网站点通常需要同时开通调度与办公电话，并对接承载自动化数据的E1专线通道。在变电站、供电所等站点部署IDM-120N 60路电话光端机后，电话业务经FXO/FXS接口放号，E1通道按ITU-T G.703透明传输承载专线数据，2路百兆以太网接口回传IP业务，一对光纤完成全部接入，无需为电话与数据各配一套传输设备。电源盘与电源铃流盘1+1双备份支持热插拔，站内供电或振铃单元检修时可在线更换，话路业务不必长时间中断。
轨道交通通信：沿线车站电话与网络集中回传
地铁、普速铁路沿线车站与隧道区间机房数量多、分布散，需要把站间电话、E1中继与网络数据汇聚回中心。IDM-120N 60路电话光端机在沿线机房一台设备同时接入电话话路、4组E1与2路百兆以太网，经一对光纤送到中心节点；19英寸3U机箱适合在标准机柜内安装，DC-48V或AC 220V供电可按沿线机房电源条件选择。设备面板提供告警指示，配合网管可远程掌握各站运行状态，减少沿线巡检次数。
军队与政府专网：无人值守站点的话音与专线保障
军队、政府专网站点往往无人值守，对话音质量与链路可用性要求较高。IDM-120N 60路电话光端机以155M光纤带宽承载120路话路与E1、以太网业务，话音采用ITU-T G.711中A律编码，E1符合ITU-T G.703、PCM30/31制式，可与既有专网传输设备互通；电源盘与电源铃流盘1+1双备份支持热插拔，单盘故障时可在运行中更换，供电与振铃环节业务不中断。网管可对现场设备做在线实时配置、查询与故障统计，便于集中维护。
结语：120路电话4路E1光端机怎么选型
120路电话4路E1光端机适合需要大容量电话放号并兼顾E1与以太网业务的专网节点，IDM-120N 60路电话光端机以155M光纤带宽把120路电话、4组E1与2路共享线速百兆以太网收进一台19英寸3U设备。选型时按话路方向确定FXO/FXS业务盘数量，按光纤资源选择FC（可定制SC等）光接口与单模（可选多模）光纤，按现场供电条件选择DC-48V或AC 220V；对可靠性要求较高的无人值守站点，可利用电源盘与电源铃流盘1+1热插拔双备份设计，配合在线网管实现配置、查询与故障统计的集中维护。设备工作温度0℃～+40℃、湿度95%无凝结，建议部署于室内机房环境，具体配置方案建议结合项目需求向光端机厂家确认。
