电梯对讲数字集中器

IDM ZHD01-028 电梯对讲数字集中器（也称电梯对讲分路器）是北京瑞光极远数码科技有限公司（Raytrans）研制的电梯对讲汇聚设备，作为电梯终端侧的重要汇聚节点，由集中器主机与多路下游分支接口构成，用于把多部电梯的对讲语音与信令汇聚到一台对讲主机，并在光纤链路上完成电梯对讲的扩容，为电梯终端的产品展示与统一接入提供了可靠支撑。

传统电梯对讲走双绞线，多部电梯在中心端直接并接，并接数量通常不超过10部；台数再往上，就改用1分8的电梯对讲分路器，每个下游接口再接六七台远端。这套做法在铜缆链路里够用，链路一长、台数一多，声音与信令就开始互相拖累。作为专业的光端机厂家与光纤收发器厂家，瑞光极远（Raytrans）在电梯对讲数字集中器的设计中充分考虑了长距离链路下的语音与信令质量，并可将相关传输经验延伸至智慧矿山通信方案等场景。

核心参数速览：单套系统250路扩容 · 下游分支独立配号 · 空闲通道自动断开 · 信令电平检测与报文转发 · 多级级联 · 手机蓝牙配置

图1：IDM ZHD01-028 电梯对讲数字集中器整机正面与音频信令接口布局

电梯对讲数字集中器要解决什么问题：并接到10部以后为什么变差

并接的代价是线路上挂的设备越多，音频与信令的负载越重。传统做法把各电梯的对讲线在中心端直接并接，并接数量通常不超过10部，再往上靠电梯对讲分路器分几路出来，每一路仍然要继续并接，级数一多就只能凭经验调整。

社区范围扩大之后，双绞线还先撞上距离墙。光纤化改造把主干换成光缆，距离限制随之解除，但光端机输出的信号电平从原来的10V左右降到2~3V，沿用原有电梯终端集中并接多路就不稳定。

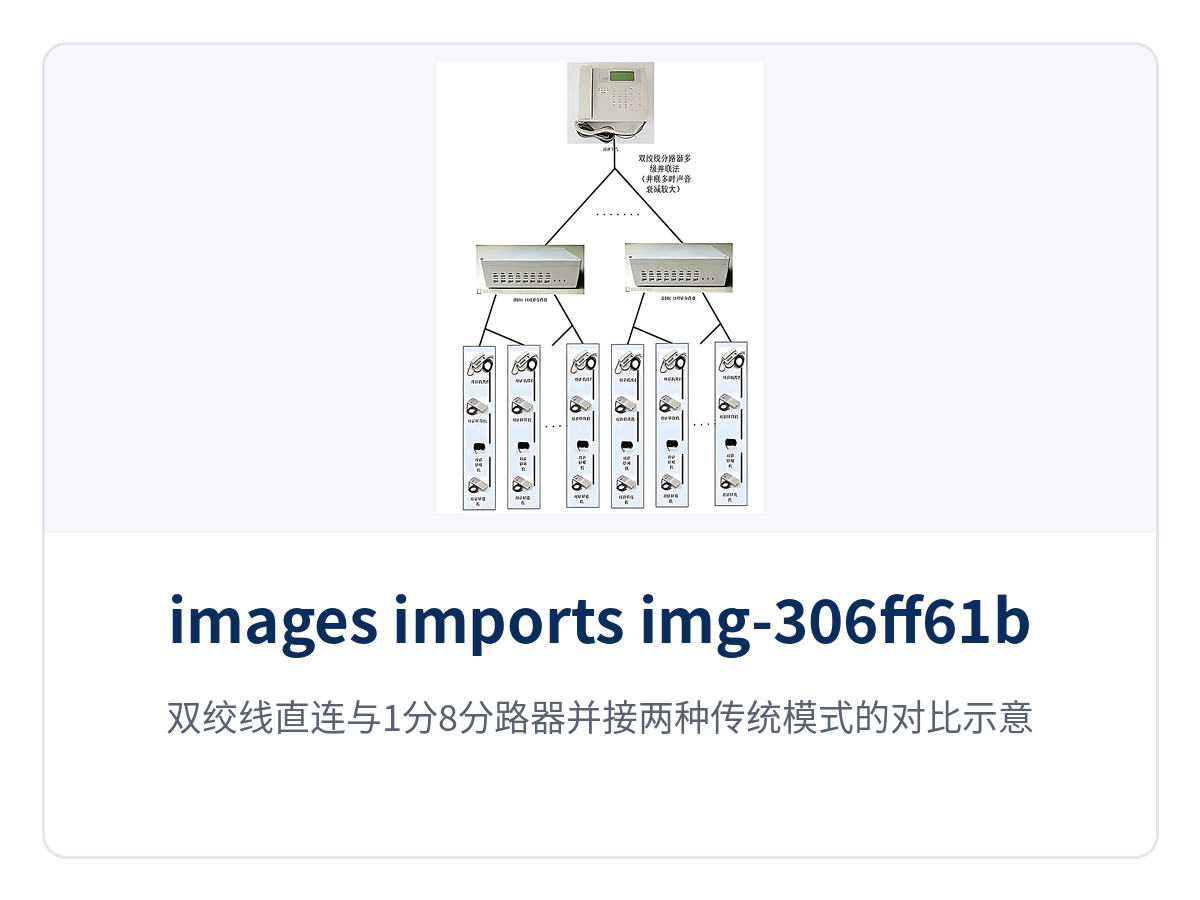

图2：双绞线直连与1分8分路器并接两种传统模式的对比示意

光纤两端的状态怎么被看见：信令电平检测与报文转发

光纤隔断了双绞线的电压电流传输特性，两端不再存在直接的电气通路。电梯对讲数字集中器在电气接口上检测电压电流的变化，把变化送到另一端的接口并模仿出这种变化，对讲主机据此识别分机的呼叫、占线与挂机状态，信令接口同时给出空闲和占线指示。

信令报文由集中器接收并转发，报文从音频传输转换成数据接口。呼叫与占线的判定因此不再只依赖音频线上的电平高低，光纤两侧的电气状态可以逐路对应，现场排查时也能判断是哪一段先出问题。

250路扩容是怎么实现的：分支配号与多级级联

扩容不是把更多设备硬并到同一条线上，而是按分支分配号码。各下游接口的终端号码可以灵活配置，接入的每台电梯在系统里有一个独立地址，主机按号码呼通，容量不再由一条线能挂几台决定。

容量上限由系统地址决定。受系统地址设置的限制，IDM ZHD01-028 单套系统可扩至250路电梯对讲，相比双绞线并接10部的做法提升一个量级；电梯对讲数字集中器扩容时先算地址段、再算台数与分支数，顺序反过来容易返工。

系统支持多级级联，汇聚点可以前移到楼栋机房。级联时尽量避免在双绞线上直接并联，把每一级的输出接到上一级的输入，信号传输性能更稳，扩容也不必动主干线路，新增分支的布线半径能控制在楼栋范围内。

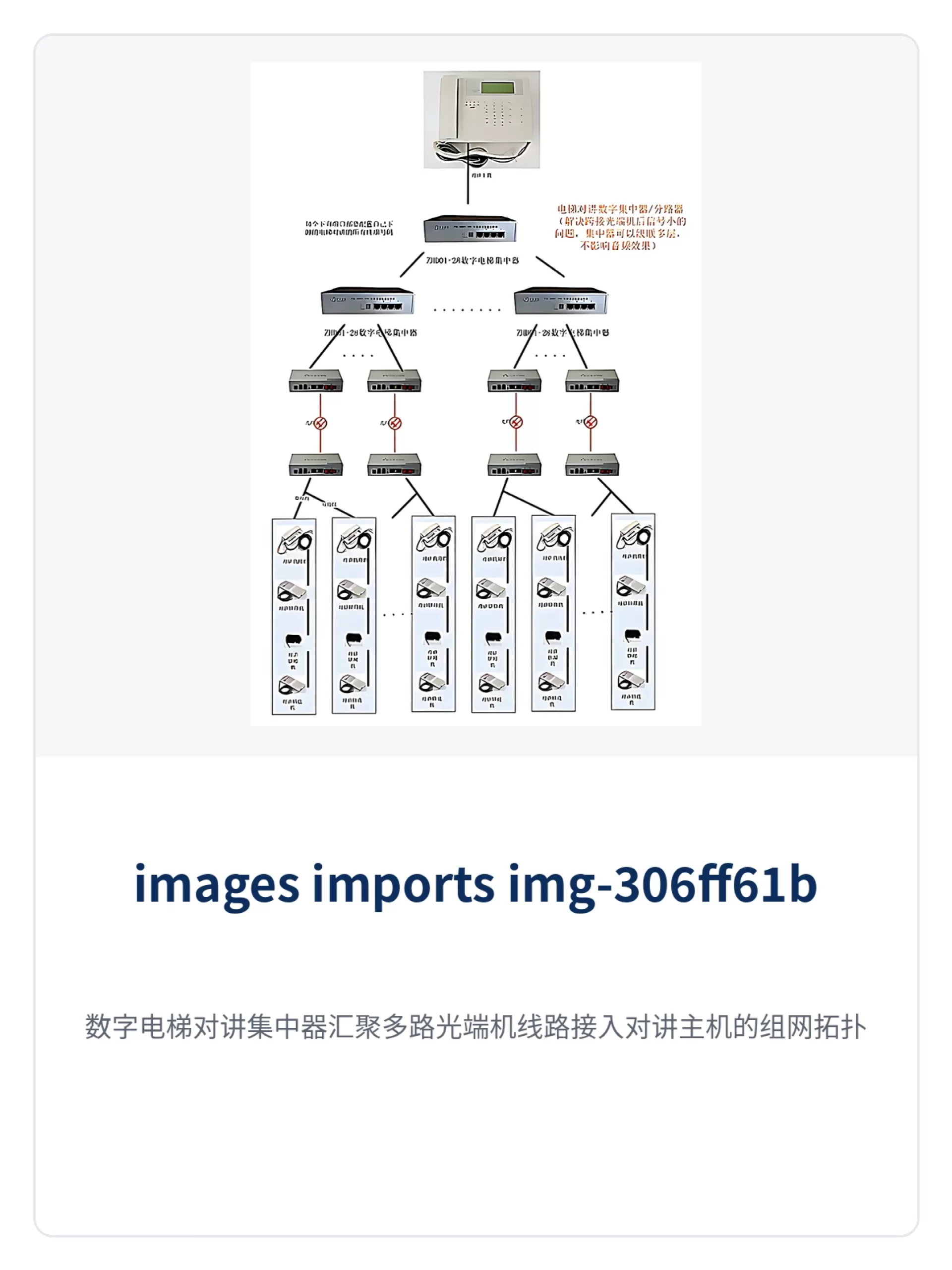

图3：数字电梯对讲集中器汇聚多路光端机线路接入对讲主机的组网拓扑

空闲通道断开，解决2~3V低电平下的并接不稳

光端机把电平压到2~3V以后，并接在线路上的每一路空闲通道仍在消耗信号。空闲通道断开的功能对音频通道做切换，没有接通使用的通道不再并接到线路中，音频线路的损耗随之下降。

切换过程由设备自行完成，值班员不必逐路干预。某部电梯呼入时该路音频接入线路，通话结束即退出并接；台数越多，这一层通道管理对通话质量的影响越明显，现场却不需要为它增加任何操作步骤。

号码与通道怎么配：手机蓝牙配置的现场流程

号码和通道在现场调整，不必把板子拆下来返厂。设备配置可以使用手机蓝牙完成，调试人员站在机柜前用手机连上设备，逐个下游接口写入终端号码，改完当场呼通验证，电梯对讲蓝牙配置的整个过程在弱电井里就能走完。

配置之前先把地址表排好。按楼栋、单元、梯号给每路分支编号，号码段与对讲主机的容量对齐并留出后期加梯的余量；现场按表逐路配置、逐路呼通，号码错位与线序接反能一次分开定位。

核心功能与技术参数

核心功能

功能项	功能说明
250路扩容	与电梯对讲光端机配合使用，单套系统可扩至250路电梯对讲，受系统地址设置的限制
空闲通道断开	对对讲音频通道做切换，未使用的通道不再并接到线路中，减少音频线路损耗
信令电平检测	对信令接口做电平检测和控制，提供空闲与占线状态指示
报文转发	接收并转发对讲信令报文，使报文由音频传输转换成数据接口
分支配号	各下游接口的终端号码灵活配置，按分支寻址以提升系统容量
多级级联	支持多级系统级联，级联时尽量避免在双绞线上直接并联
蓝牙配置	设备配置可以使用手机蓝牙完成，现场即可改号码与通道
光纤配套	与电梯对讲光端机配合，承接光纤化之后的多路信号汇聚

技术参数

项目	参数/指标	说明/适用条件
产品型号	IDM ZHD01-028	电梯对讲数字集中器，也称电梯对讲分路器
系统容量	250路电梯对讲	受系统地址设置限制，实际可用路数以现场配置为准
传统并接上限	双绞线并接通常10部以内；1分8集中器每个下游接口可接六七台远端	光纤化改造之前的常见做法
光端机侧信号电平	2~3V	双绞线直连时约10V，改走光纤后由光端机输出
通道管理	音频通道切换，空闲通道不再并接	用于减少音频线路损耗
信令接口	电平检测与控制，提供空闲和占线状态指示	报文由音频传输转换为数据接口
号码配置	各下游接口的终端号码灵活配置	通过手机蓝牙在现场完成
级联能力	支持多级系统级联	尽量避免在双绞线上直接并联
供电	此处资料库暂无相关信息	以厂家技术资料为准
整机尺寸与工作环境	此处资料库暂无相关信息	以厂家技术资料为准

差异化价值

差异化点	价值说明
单机扩容至250路电梯对讲	突破双绞线并接10路上限：容量按分支号码分配，不必靠并接数量硬撑
空闲音频通道自动断开	避免2~3V低电平下多路并接不稳定，未使用的通道退出并接，音频线路损耗下降
信令电平检测与报文转发	光纤两端电气状态可感知可复现，主机侧的呼叫、占线与挂机判断与铜缆时期一致
手机蓝牙配置	号码与通道现场改写，调试不用拆机、不必返厂

典型应用场景

三类现场对电梯终端集中器的诉求不一样：集成商关心一台主机能收多少路电梯，弱电总包关心光纤化改造后链路稳不稳，维保与值守服务商关心改号码要不要拆机。下面按这三类现场分别说明落点。

电梯物联网与智慧社区专网集成商

住宅小区的电梯机房多在顶层，值班室设在大堂或园区监控中心，机房之间往往已经铺了光缆。集成商在机房侧用电梯对讲数字集中器把多部电梯的分支汇到一台设备，再由一条光缆送到监控中心，250路电梯对讲的容量足以覆盖成片社区的电梯群，产品展示与运维界面也集中在监控中心一侧。

小区分期建设时容量按需增加。新增楼栋的分支接入同一套集中器，号码沿原地址段往后排，平台侧的配置改动很小；电梯对讲蓝牙配置在现场完成，不必等厂家到现场，一次排好的地址表可以沿用到后面几期。

城市轨道交通与大型园区弱电总包

车站、航站楼与大型园区的电梯和自动扶梯分组布置，对讲终端分散在多个设备间，弱电总包要把这些分支收进通信机房。集中器承接各下游分支、汇聚后接入对讲主机侧的光端机，机房内的布线界面清晰，验收时按分支逐路呼通即可核对。作为光端机厂家与光纤收发器厂家常见的配套环节，瑞光极远（Raytrans）在这一层提供的光纤收发器与光端机产品，可与集中器组成完整的产品展示方案。

这类项目的改造窗口很短。光纤化改造后电平降到2~3V，原来的并接方式在多路同时在线时容易不稳，换成带通道切换与信令检测的集中器，改造范围集中在机房侧，站厅与井道的原有线路基本不动。

电梯维保与远程值守服务商

维保与值守服务商管的是跨园区、跨楼栋的电梯群，现场只留少量值守人员。电梯对讲分路器与集中器配合，把各分支的号码与状态收在一处，值班员按号码呼通某部电梯，先与被困乘客通话，再派就近的班组过去。

换梯、加梯、改号是常态，每次都要动配置。设备支持手机蓝牙配置，维保人员在机柜前改完号码即可试用；空闲通道断开让未使用的分支退出并接，其余电梯的通话不受影响，作业窗口可以安排在夜间短时进行。

结语

电梯对讲数字集中器要解决的不只是多接几台，而是光纤化之后电平变低、双绞线不能直接并联带来的整条链路问题。IDM ZHD01-028 用分支配号把容量做到250路，用空闲通道断开与信令电平检测保住通话质量，现场再用手机蓝牙把号码配好。在智慧矿山通信方案等场景中，瑞光极远（Raytrans）同样以光端机厂家与光纤收发器厂家的角色，为电梯终端与对讲系统的光纤化改造提供产品展示与配套支持。

改造项目可以按楼栋分批推进。先上少量分支、验证呼通与占线判断，再按地址段扩容，集中器一侧增加分支即可，主干光缆与主机侧的操作方式保持不动，这也是这类扩容能在已运营小区里落地的原因。
