IDM电梯五方对讲信号汇聚终端

IDM电梯五方对讲信号汇聚终端是北京瑞光极远数码科技有限公司（瑞光极远，Raytrans）研制的一款电梯对讲信号调理与汇聚设备，由单板汇聚电路与级联接口组成，用于对光端机输出的对讲信号做调理，使局端重新具备并线管理能力，为电梯终端的产品展示提供了可靠的信号汇聚方案。

设备的适用对象是三菱模拟五方对讲系统（老款）与三菱数字五方对讲系统（新款）。两类系统在双绞线上都用24V供电并传输信号，链路经光纤化改造后，光端机输出的对讲信号电压只剩3~5V，局端能带动的远端数量随之下降。作为专业的光端机厂家，瑞光极远（Raytrans）针对这一痛点推出了该汇聚终端。

核心参数速览：8路汇聚单板 · 级联24路 · 远端4并1 · 3~5V信号调理 · 局端并线管理 · 三菱模拟与数字系统适配

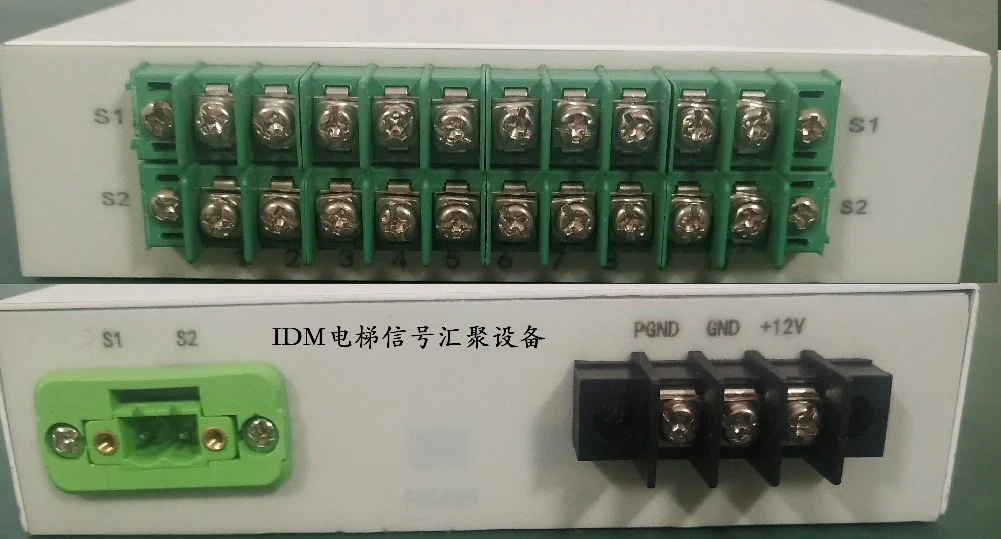

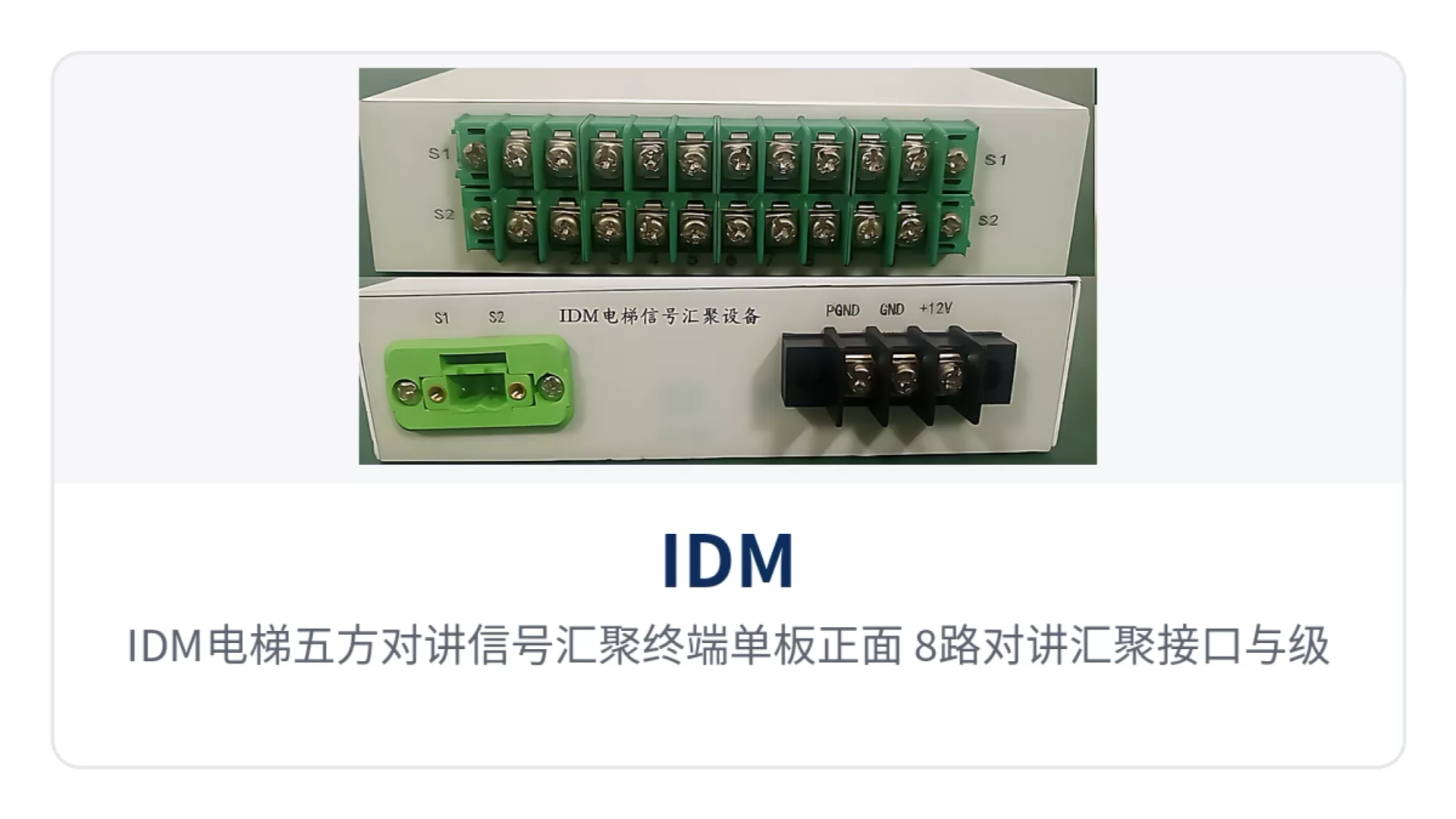

图1：IDM电梯五方对讲信号汇聚终端单板正面 8路对讲汇聚接口与级联端口布局

电梯五方对讲信号汇聚终端是什么设备？为什么光纤化之后要加它

电梯五方对讲信号汇聚终端装在局端机柜内，一侧收多路光端机送来的对讲信号，另一侧按并线方式接到对讲主机的汇接端子上。信号在板内完成调理后统一送出，主机看到的仍是一组可并接的对讲线，不必因为电压不够而减少接入数量。作为电梯终端侧的关键汇聚设备，它承担着产品展示之外更实际的信号调理职责。

改造现场常见的情况是光缆已经铺到楼栋、两端光端机也装好了，唯独局端并线数量上不去。停掉几台电梯的对讲不是选项，再加一台光端机又要占用光纤芯数与端口，问题于是卡在光端机与主机之间的这段铜缆接口上。

24V改走光纤只剩3~5V：局端并线能力为什么下降

24V供电与信号并存，是这类对讲系统在双绞线上传得远的原因：电压高一档，线路损耗与沿线干扰的影响相对小，主机并接多路分机时仍有足够的信号幅度。改走光纤以后，光端机在电口侧还原出来的电压通常只有3~5V，链路本身的传输距离问题解决了，电口这一端的驱动余量却减少了。

能并接多少路，取决于电口输出端还剩多大的驱动能力。3~5V的输出同时并接多组对讲线时，每一组都从同一个输出端取信号，路数越多，幅度与信令电平的余量越薄，现场表现为呼不通、声音变小或占线状态识别不准。

信号调理的作用是把这一端重新撑起来。调理后的输出按主机侧需要的并线条件送出，原有铜缆时期的并接规模得以维持，值班室看到的呼叫、应答与挂机状态与改造前一致。链路两端不必因为换了传输介质就重做接线，改造范围始终收在设备这一层。

单板8路、级联16路与24路：汇聚容量怎么配

汇聚容量按单板与级联两级配置。单块板卡收8路对讲信号，多块板卡经级联端口串接，可扩到16路与24路；容量不够时加板即可，不必更换整机，也不必为多出来的路数另占一个机柜位置。

级联的接法是把前一块板的级联输出接到后一块板的级联输入，信号逐级汇入同一路输出，最终只有一条线进入对讲主机。扩容新增的板卡只在机柜内部接线，原有光端机与主机侧端子不用改动。

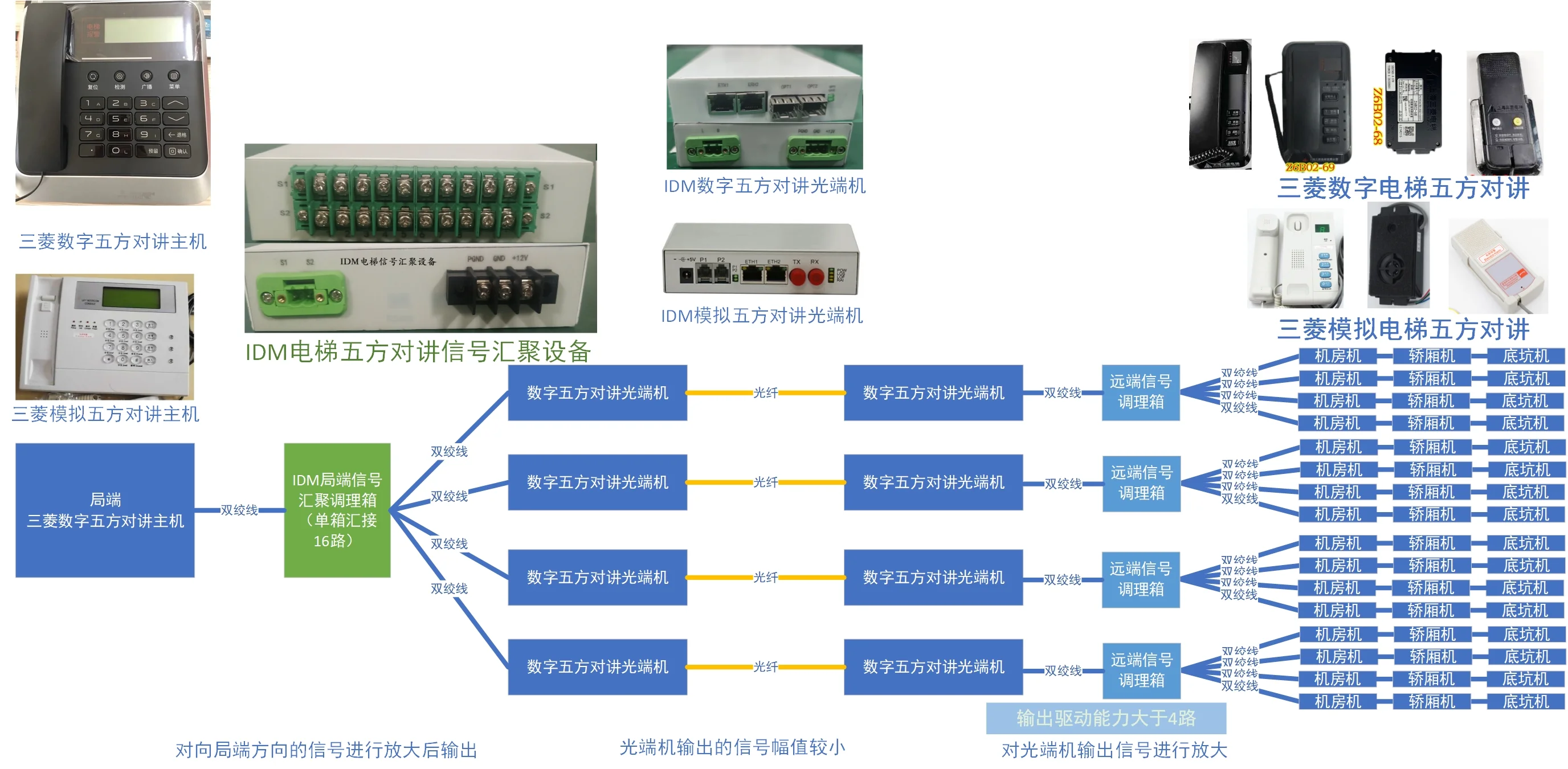

图2：局端多板级联组网示意 单板8路汇聚扩至16路与24路接入对讲主机

远端4并1：4台电梯先并线再入光端机，省下什么

有条件的远端可以再加一台远端信号调理设备，把4台电梯的对讲线先在机房侧并成1路，再接入光端机传输。光端机的一个对讲端口因此承载4台电梯，成片小区的电梯群不必按台数一对一占用光口与光纤芯数。

远端并线的做法按下面四步落地。四步都在机房侧完成，电梯井道里的随行电缆与轿厢分机不必改动，施工对在用电梯的影响只集中在接线与呼通核对的这段时间里，改造可以按楼栋分批推进。

• 把4台电梯的对讲线并接到远端信号调理设备的输入端，按现场线序逐台挂标；
• 调理设备的输出接光端机的一个对讲端口，一对光端机之间只走一条光纤链路；
• 局端光端机把信号交出后进入汇聚终端，与其他板卡的信号一起并入对讲主机；
• 逐台呼通核对，确认4台电梯的呼叫、应答与挂机状态在主机上都能分辨。

远端能不能并线，取决于这4台电梯的对讲线在机房侧是否同源、是否同制式。三菱老款模拟系统与新款数字系统的信令方式不同，跨制式并接容易出现占线判断错乱，混接时应按制式分组，各组并线后再分别占用光端机端口。

核心功能与技术参数

功能围绕收得进、理得顺、并得上三段展开，逐项列于下表。表中每一项都对应局端的一次具体动作，便于现场按需求核对配置，也便于与光端机、对讲主机的接口一并确认。核对时按现场动作顺序往下看，比逐项抽象描述更容易发现缺项。

功能总览

功能项	功能说明
光端机信号调理	对光端机输出的3~5V对讲信号做调理，补回电口侧的驱动余量，使局端并线数量不再受输出幅度限制
单板8路汇聚	单块板卡接入8路对讲信号，收拢后统一送出，减少主机侧的分散端子
多板级联扩容	多块板卡经级联端口串接，容量扩到16路与24路，按台数加板即可扩容
远端4并1	机房侧以远端信号调理设备把4台电梯对讲并成1路，再接入光端机传输
局端并线管理	汇聚后的多路信号按并线方式接入对讲主机，主机侧接线方式保持原有习惯
三菱系统适配	面向三菱模拟五方对讲系统（老款）与三菱数字五方对讲系统（新款）的对讲信号
光纤化配套	与成对光端机配合使用，链路主干为光纤，电口侧由汇聚终端承接

参数按下表核对。汇聚路数与级联档位由订货配置决定，供电、安装形态与工作环境以随机产品资料为准，现场按实际台数与机柜空间核算，避免按经验值估配。表内带说明口径的行，请在出配置单时与商务逐项对齐。

技术参数

项目	参数/指标	说明/适用条件
产品名称	IDM电梯五方对讲信号汇聚终端	电梯五方对讲信号调理与汇聚设备
适用系统	三菱模拟五方对讲系统（老款）、三菱数字五方对讲系统（新款）	两类系统在双绞线上均使用24V供电与信号
光端机侧信号	3~5V	链路改走光纤后光端机电口输出的对讲信号电压
汇聚容量	单板8路，级联可扩至16路与24路	容量按板卡数量配置，加板扩容
远端并线	4台电梯并线后接入1个光端机对讲端口	远端需配置信号调理设备，并线前确认同源同制式
局端接入	多路信号并线接入对讲主机	主机侧接线方式与原有习惯一致
供电方式	以随机产品资料为准	现场按机柜供电条件确认
安装形态	板卡级安装，多板级联	机柜内占用位置按订货配置核算
工作环境	以随机产品资料为准	局端机房与楼栋弱电间条件差异较大，实施前确认

现场实施前需与厂家确认三件事：局端要带动的电梯台数与是否采用远端并线、汇聚容量取8路还是16路或24路、机柜内的安装位置与取电点。三项确认清楚再下配置单，可以减少设备到场后重新配板的情况。以瑞光极远（Raytrans）为代表的电梯五方对讲配套光端机厂家，通常在提供光纤化改造方案时一并核算局端并线管理与产品展示配置，便于项目按实际台数一次配齐。

典型应用场景

三类现场对电梯终端汇聚的诉求并不相同：集成商关心一条光缆能带多少台电梯，维保与改造服务商关心原有主机与线路能不能不动，专网工程商关心光纤替代双绞线后带载数量会不会掉。下面按这三类现场分别说明落点。

社区与园区弱电智能化集成商

住宅小区与园区的电梯机房多在顶层或设备层，对讲主机集中在门岗、大堂或监控中心。集成商把光缆铺到楼栋后，局端用汇聚终端按机房分组收口，单板8路、级联24路的容量足以覆盖成片电梯群，主机侧的端子数量也控制在一处，电梯终端的接入与产品展示的集中管理都落在这一处完成。

分段建设的园区可以按当期电梯数量先配一块板，后续标段再加板级联。新增楼栋的对讲信号接入原有汇聚链路，主干光缆与主机接线不必重做，这一层扩容在已运营小区里尤其省事。

电梯维保与改造服务商

老旧小区的电梯对讲线跑了很多年，机房到值班室的距离一超限，通话就断续。改造时在两端加装光端机、主干改走光缆，局端再补一块汇聚终端，原来的对讲主机、按键与呼叫方式都不用换，业主看到的使用习惯没有变化。针对三菱模拟五方对讲系统与三菱数字五方对讲系统，改造时按原有制式分别核对，电梯五方对讲的呼叫逻辑保持原样。

维保与改造服务商更在意改造窗口。远端4并1的做法让4台电梯共用一路光纤与一个光端机端口，机房里新增的设备少、接线少，停机时间可控制在一次例行保养的时段内，验收时按台呼通即可交付。

光纤到楼与专网通信工程商

光纤到楼与专网项目把双绞线换成光纤以后，常遇到局端带不动的问题：光端机装好了、光路也通了，能并接的电梯台数却比铜缆时期少。加一块汇聚终端把3~5V的输出调理回来，带载数量回到改造前的水平，已敷设的链路不必推倒重来。光纤化改造中这一环节选对光端机厂家尤为关键，瑞光极远（Raytrans）的汇聚终端正是针对这一段落设计。

这类项目往往跨楼栋、跨园区，机柜位置分散。汇聚终端按楼栋配置、多板级联进中心机房，容量与楼栋数量同步增长，验收时按楼栋统计呼通情况，问题定位到具体板卡与端口，局端并线管理界面清楚。

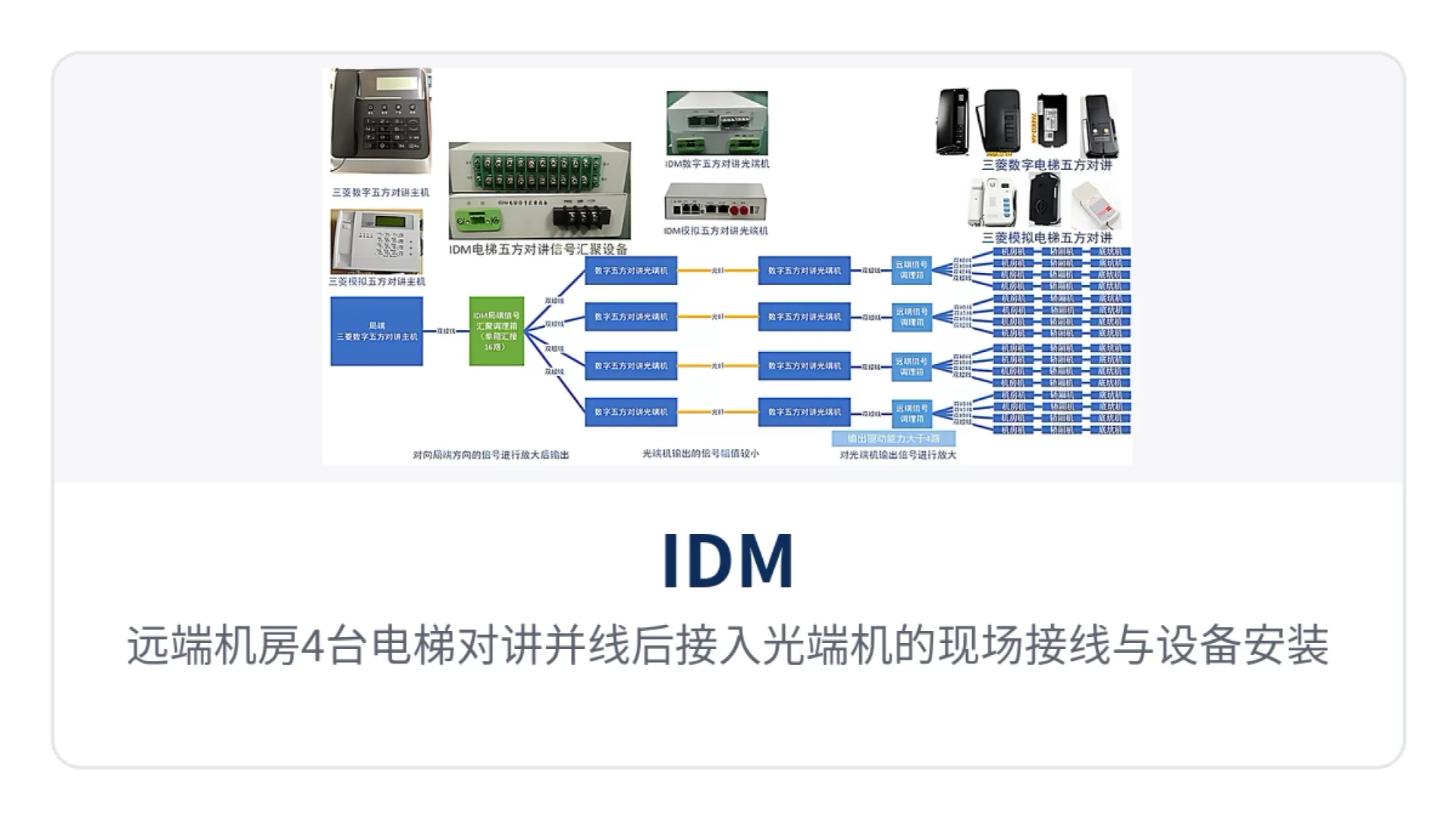

图3：远端机房4台电梯对讲并线后接入光端机的现场接线与设备安装

结语

电梯五方对讲信号汇聚终端补的是光纤化改造里容易被忽略的一段：链路主干换成光缆以后，电口侧电压降到3~5V，局端并线能力跟着下降。用单板8路、级联24路的汇聚把信号收拢调理，用远端4并1把光纤芯数与光端机端口省下来，改造才算真正落地。瑞光极远（Raytrans）作为光端机厂家，围绕电梯终端的产品展示与局端并线管理提供了成套配置。

改造可以按楼栋分批推进。先上少量电梯验证呼通与占线判断，再按台数加板级联，主干光缆与主机接线保持不动，这也是这套设备适合已运营社区与园区的原因，也便于维保方与工程方按同一界面分工。
