IDM 消防车移动融合通信系统

一 概述

本方案用于对2辆消防车和1辆指挥车之间提供完备的高速无线通信传输、音视频融合通信和卫星定位功能，同时兼顾通信传输安全和可靠，实现一个平台、一张图动态显示。实时掌握灭火救援现场车辆动态信息。

二 系统功能

本系统由1辆指挥车和2辆消防车辆组成。指挥车和消防车之间通过无线通信方式(LTE覆盖或MESH自组网)互联。指挥车作为机动指挥中心，实现与消防车之间的语音通信、视频通信以及控制管理功能。

系统实现如下功能：

(1). 支持指挥车与3辆消防车之间的语音视频通信等功能；

(2). 支持指挥车与消防车语音视频通话过程中，可以调度消防车监控摄像头视频；

(3). 指挥车可以查看2辆消防车的车载监控摄像头回传视频、或者进行语音监听；

(4). 消防车行驶轨迹可实时上报给指挥车；

(5). 根据实际需求，指挥车和消防车之间的无线通信方式可选择4G LTE覆盖或者MESH自组网方式；

(6). 车辆配备具备高度功能集成的车载单兵终端：支持卫星定位，支持POE供电，可接入车载POE摄像头和其它POE对讲终端。可选配MESH通信模块或LTE通信模块，支持自带20000mah电池，可定制12~17英寸触摸屏，支持与指挥车的音视频通信功能。

三 通信传输功能

3.1 4G LTE覆盖

(1). 通信距离：空旷地带5-10km，郊区3-5km，建筑物遮挡严重的城区1-3km。主车(指挥车)配升降杆，提升覆盖距离；

(2). LTE车载终端和LTE车载基站是通过专用600M频段；

(3). LTE车载终端和LTE车载基站提供加密通信，支持终端验证和链路验证等多种方式保证信息安全。

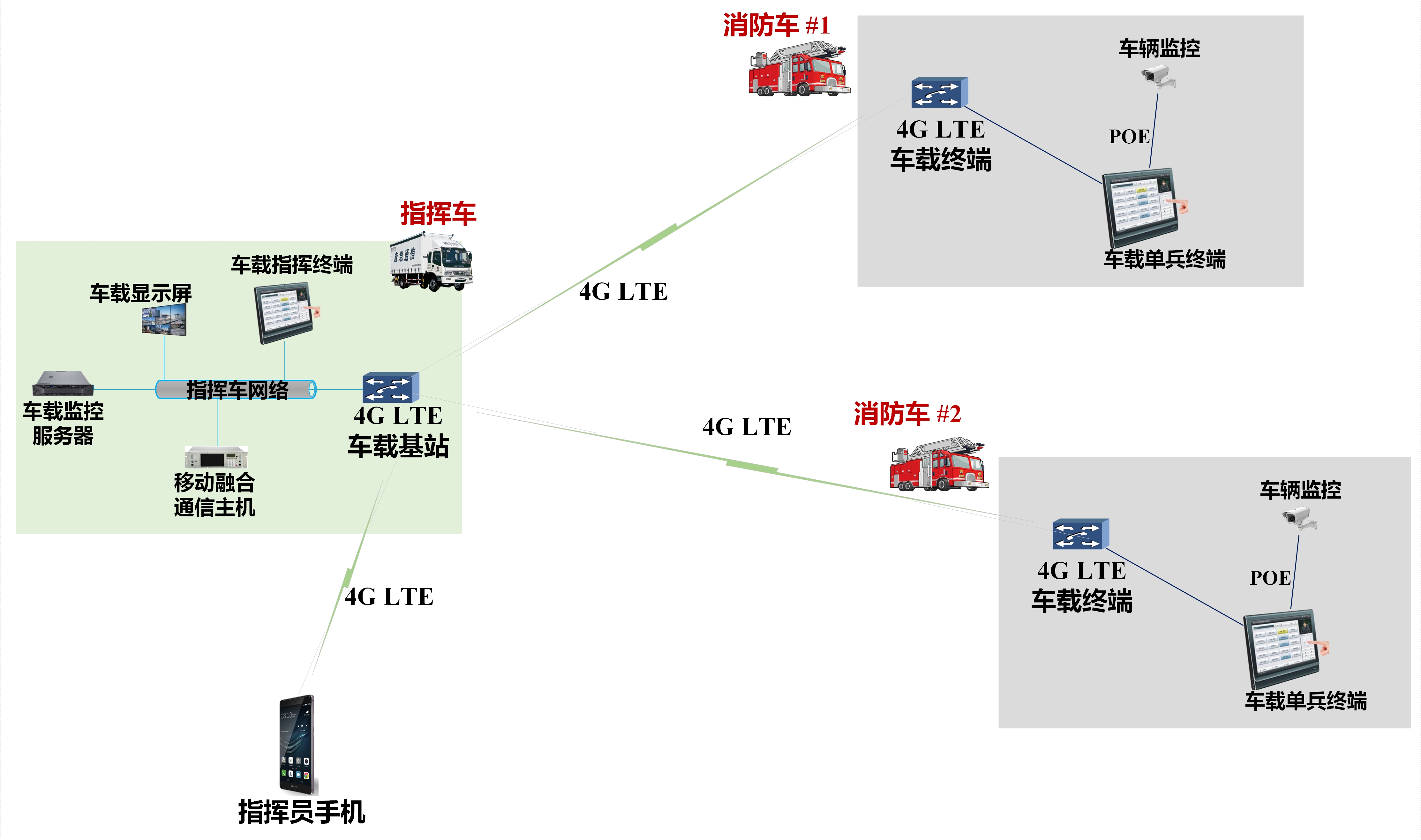

(4). 4G LTE通信方案拓扑图如下图1所示：

3.2 MESH自组网

(1). 通过MESH通信方式可支持的单跳通信距离为：100300公里(通视)，130公里(城区)；也可通过无人机机载设备进行中继扩大通信距离和补充通信盲区；

(2). MESH车载终端和MESH车载基站提供DES加密通信，也可选择AES128/256加密通信。

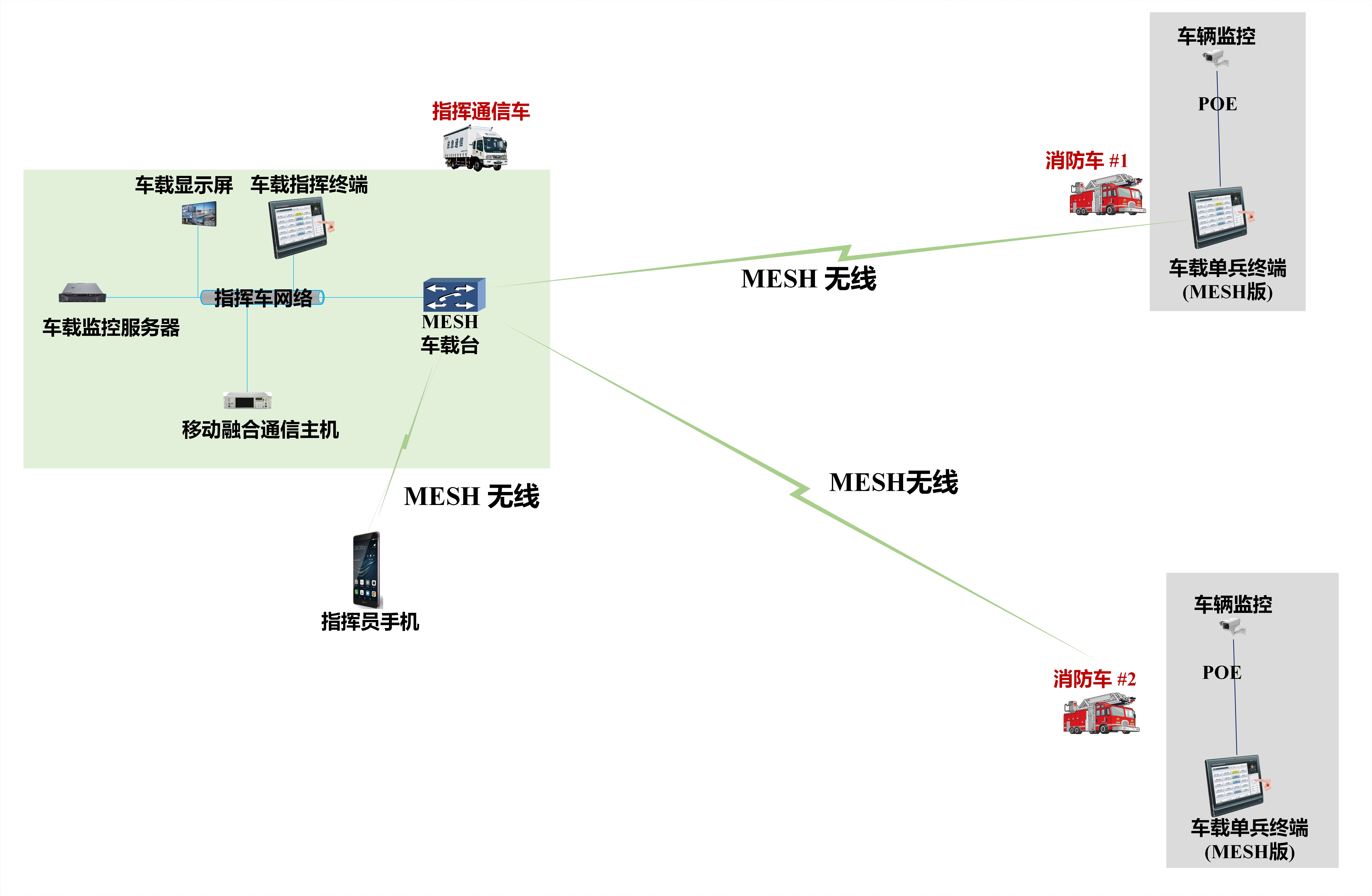

MESH自组网通信方案拓扑图如下图2所示：

四 系统概算

系统	数量	单位	备注
一.  4G LTE通信组网
(一) 指挥车音视频融合通信系统	1	套
(二) 消防车音视频融合通信系统	9	套
(三) 系统集成及安装调试	1	次
二.  MESH自组网
(一) 指挥车音视频融合通信系统	1	套
(二) 消防车音视频融合通信系统	9	套
(三) 系统集成及安装调试	1	次
