IDM-VNT2204多业务视频光端机由北京瑞光极远研制，是面向政府专网光纤通信方案与交通监控视频光端机场景的多业务视频光端机，在一对光纤线路上同时承载标清视频、以太网、语音与低速数据业务，采用全数字视频无压缩传输技术。设备通过光纤线路传输两路单向标清视频（或一路双向视频），提供2组分别共享100M线速带宽的以太网（光纤上共200M以太网带宽），能够满足要求传输2组物理隔离的100M带宽以太网的场合，并提供4路语音接口（电话或EM2/4线音频）和2路RS232/RS485接口，可支持任何高分辨率的静态和动态图像的高质量传输，适用于光纤CCTV网络系统、交通监控、工业监控、楼宇监控、电视会议、高质量视频会议、远程教学系统等长距离视频传输场合。

核心参数速览：视频通道 2路单向（或1路双向）· 视频传输 全数字无压缩 · 以太网 2组物理隔离100M（光纤上共200M）· 语音接口 4路（电话或EM2/4线音频）· 数据接口 2路RS232/RS485 · 视频制式 NTSC/PAL/SECAM

IDM-VNT2204多业务视频光端机是什么设备？

IDM-VNT2204多业务视频光端机是把视频、以太网、语音和数据信号复用进一条光纤传输、在对端还原为各类业务接口的多业务视频光端机。多业务视频光端机与只传视频的普通光端机不同，一台设备上就并行开通2路视频、2组以太网、4路语音和2路数据通道，站点侧无需再堆叠多台单一功能设备。作为专业光端机厂家，瑞光极远在该机型上把多业务复用能力与光纤CCTV网络系统视频光端机的现场需求结合，适合监控与通信一体化部署。

IDM-VNT2204多业务视频光端机采用全数字视频无压缩传输技术，视频信号不做压缩编码即送入光通道，避免压缩带来的画面细节损失与编解码延时，视频质量可达到广播级标准；音频质量可达到CD级标准，兼容NTSC、PAL、SECAM三种视频制式。设备具备自动增益控制功能，并采用具有防雷功能的自恢复保险电路设计，支持视频无损再生中继，透明的数据编码方式使其同主要摄像机生产商的产品兼容；整机采用小型化设计，结构小巧，安装灵活方便。设备前面板布置型号丝印与工作指示灯，运行状态一目了然。

图1：IDM-VNT2204多业务视频光端机设备前面板（型号丝印与状态指示灯）

IDM-VNT2204多业务视频光端机核心功能

IDM-VNT2204多业务视频光端机在一台设备上完成视频、以太网、语音和数据业务的复用传输，核心功能如下表所示。

功能项	功能说明
全数字视频无压缩传输	视频信号以全数字方式不经压缩直接上光纤传输，无压缩损伤、无模拟调频调相光端机的交调干扰
多路视频接入	提供2路单向标清视频，或1路双向视频，支持任何高分辨率的静态和动态图像的高质量传输
2组物理隔离以太网	2组分别共享100M线速带宽的以太网，每组提供2个物理接口，光纤上共200M以太网带宽，可满足传输2组物理隔离的100M带宽以太网的要求
语音业务接入	提供4路语音接口，可接电话或EM2/4线音频，其中2路为自动电话业务
数据与控制接入	提供2路RS232/RS485接口与1路控制数据，可用于对端云台等设备的控制
可选音频与以太网扩展	可选2路以太网、2路高保真音频接入，按项目接口需求配置
制式兼容	兼容NTSC、PAL、SECAM视频制式，适配不同制式的前端摄像机
自动增益控制	具备自动增益控制功能，长距离链路下保持视频信号稳定
防雷与自恢复保护	具有防雷功能自恢复保险电路设计，降低雷击与线路异常造成的损坏风险
视频无损再生中继	支持视频无损再生中继，用于延长传输距离而不损失视频质量
小型化结构	小型化设计，结构小巧，安装灵活方便，适合机柜、机箱等狭小空间部署

IDM-VNT2204多业务视频光端机技术参数

IDM-VNT2204多业务视频光端机的接口与业务配置参数如下表所示，设备后面板集中布置各类业务接口与电源端子。

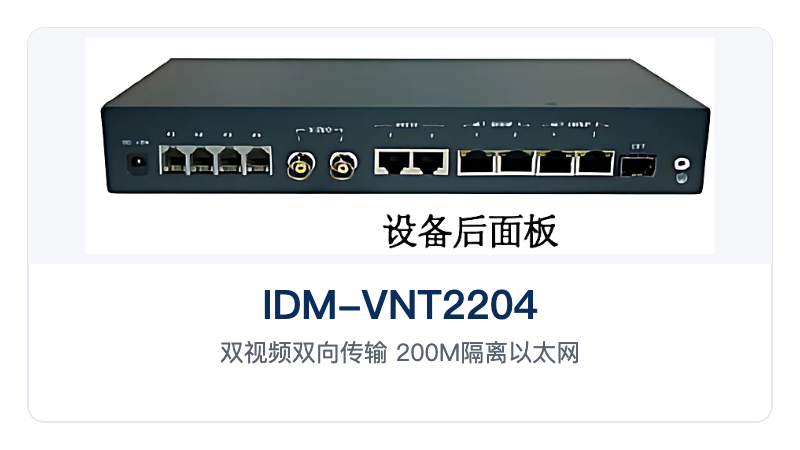

图2：IDM-VNT2204多业务视频光端机设备后面板（业务接口与电源端子布局）

项目	参数/指标	说明/适用条件
视频通道	2路单向视频，或1路双向视频	标清视频，光电两端成对使用
视频传输方式	全数字视频无压缩	不经压缩编码直接传输
视频质量	广播级标准	支持任何高分辨率静态与动态图像传输
视频制式	NTSC、PAL、SECAM	三种制式兼容
音频质量	CD级标准	语音/音频通道还原质量
以太网接口	2组100M线速带宽以太网，物理隔离，每组2个物理接口	光纤上共200M以太网带宽，可满足2组物理隔离的100M带宽以太网传输要求
可选业务	2路以太网、2路高保真音频接入	按项目需求选配
语音接口	4路语音接口（电话或EM2/4线音频）	其中2路为自动电话业务，具体接口配置以厂家技术资料和商务确认为准
数据接口	2路RS232/RS485	用于数据与对端云台等控制业务
控制数据	1路控制数据	配合键盘或摇杆控制对端云台
增益控制	自动增益控制	长距离链路信号稳定
保护设计	防雷功能自恢复保险电路	线路异常后可自动恢复
传输能力	支持视频无损再生中继	长距离传输，具体传输距离以厂家技术资料和商务确认为准
结构与安装	小型化设计，结构小巧	安装灵活方便

视频光端机物理隔离以太网怎么实现？

视频光端机物理隔离以太网怎么实现，关键在于两台光端机之间为每一组以太网分配相互独立的传输通道：IDM-VNT2204多业务视频光端机把2组100M线速以太网分别承载在各自独立的通道上，每组在设备上提供2个物理接口，两组业务在光路上互不共享带宽、互不交换数据，因此接入两组以太网的两张网络在链路层上彼此隔离。对需要把办公网与生产网、内网与专网分开传输的部门而言，这种物理隔离方式避免了用普通交换机划分VLAN时可能出现的串网风险，同时一条光纤即完成两组网络的传输，不必为每张网单独敷设光缆。2组以太网在光纤上共占用200M以太网带宽，单组线速仍为100M，组网时按实际业务流量分配即可。

点对点光纤直连怎么组网？

点对点组网是IDM-VNT2204多业务视频光端机较为直接的应用方式：两端各部署一台设备，用一条光纤直连，即可实现对视频、语音和控制信号的双向传输。摄像头、电话、云台和控制键盘接在一端，另一端通过大屏幕显示远端画面，两组以太网可分别接入两张需要隔离的网络；值班人员可通过插盘或摇杆对远端云台进行控制，设备支持视频和语音绑定功能，视频与对应语音通道一并切换调用。这种组网不依赖中间传输设备，链路清晰、故障点少，适合监控点与值班室之间距离较远、需要一根光纤把视频、语音、网络一并送回的场合。

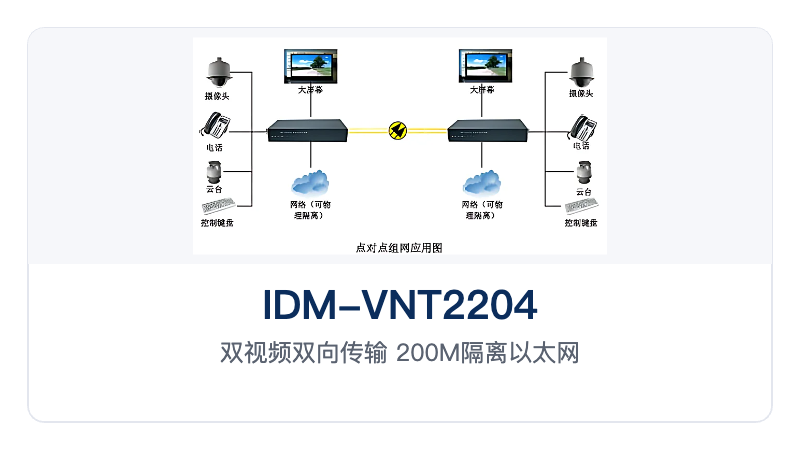

图3：IDM-VNT2204多业务视频光端机点对点组网应用图

视频光端机怎么组建点对多点星形网络？

视频光端机怎么组建点对多点星形网络，做法是以集中型多业务传输设备作为中心节点、把多台IDM-VNT2204多业务视频光端机作为远端站接入：IDM-VNT2204多业务视频光端机可与集中型多业务传输设备IDM MSAP-CP的VNE盘互通，组建点对多点星形网络，多路远端视频和语音在控制中心集中接入。控制中心可在大屏幕上集中显示多画面视频，调度台通过键盘或摇杆实现对对端云台的控制，设备同样支持视频和语音绑定功能。远端语音部分可经IDM MSAP-CP通过E1接口接入PCM设备，或直接出64K业务实现接入。这种星形组网适合前端点位分散、需要统一汇聚到监控中心的监控工程，中心侧一次投入即可覆盖多个远端站。

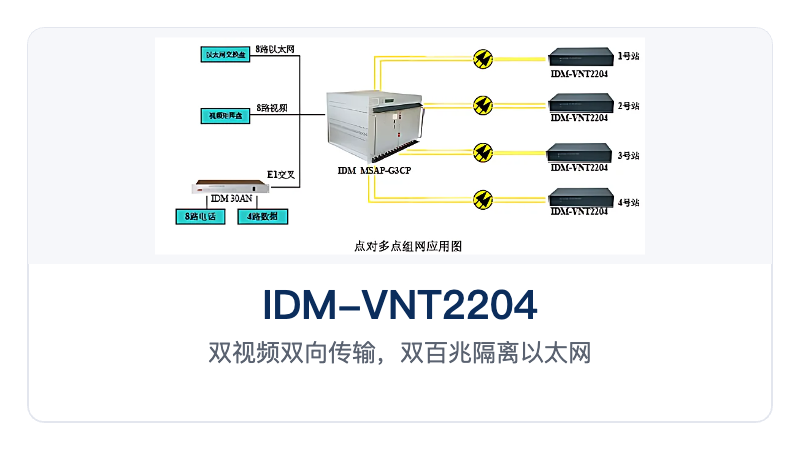

图4：IDM-VNT2204多业务视频光端机点对多点星形组网应用图

典型应用场景

光纤CCTV网络系统与交通监控

在光纤CCTV网络系统和交通监控工程中，前端摄像机与后端监控中心的距离往往超出同轴电缆与双绞线的可用范围，且道路、隧道等现场需要把视频、语音广播和本地网络一并送回。IDM-VNT2204多业务视频光端机用一条光纤同时传输2路标清视频、2组物理隔离以太网、4路语音和2路RS232/RS485数据，路口设备箱到监控中心之间只需一根光缆；广播对讲与视频绑定后可由同一值班员切换调看，两组隔离以太网分别承载监控专用网络与办公网络。作为交通监控视频光端机与光纤CCTV网络系统视频光端机的常用机型，该设备在道路与隧道监控中便于统一运维。

工业监控与楼宇监控

在工业监控与楼宇监控场景中，厂区、园区内生产网与管理网通常要求分开传输，而摄像头、门禁对讲与数据采集设备又分布在不同楼栋。IDM-VNT2204多业务视频光端机以2组物理隔离的100M以太网通道分别承载两张网络，避免生产数据与办公数据混跑；4路语音接口可接电话或EM2/4线音频，满足值班室与现场之间的通话需求；2路RS232/RS485接口用于连接控制设备与数据采集终端，设备防雷与自恢复保险电路设计适应室外线路较长的布线环境。

电视会议与远程教学系统

在电视会议、高质量视频会议与远程教学系统中，会场画面与语音需要同时、稳定地送到远端。IDM-VNT2204多业务视频光端机采用全数字视频无压缩传输技术，视频质量达到广播级标准、音频质量达到CD级标准，兼容NTSC、PAL、SECAM制式，并可支持任何高分辨率的静态和动态图像的高质量传输，适合会议室之间、主校区与分校之间的点对点直连；需要覆盖多个分会场时，可按点对多点星形组网方式与集中型设备配合接入。

政府专网与军队应急通信车方案中的部署

在政府专网光纤通信方案中，办公网与业务专网往往要求物理隔离，同时还要把视频会议、语音调度与监控图像汇聚到同一中心。IDM-VNT2204多业务视频光端机以2组物理隔离的100M以太网通道分别承载两张网络，配合4路语音与2路RS232/RS485数据接口，可在一条光纤上完成多业务回传；需要多点汇聚时，与集中型多业务传输设备IDM MSAP-CP的VNE盘互通组建星形网络，远端语音经E1接口接入PCM设备或直接出64K业务。在军队应急通信车方案中，该设备小型化、安装灵活的特点便于在车载机柜内快速部署，现场通过一条光纤把视频、电话与数据业务送到指挥车，防雷与自恢复保险电路设计也适应野外临时布线的使用环境。上述方案的具体配置以厂家技术资料和商务确认为准。

选型与部署建议

选用IDM-VNT2204多业务视频光端机时，先按现场业务清单确定接口配置：只需2路视频时选单向配置，需要双向对传时选1路双向视频配置；现场有两张需要隔离的网络，就用足2组物理隔离的100M以太网通道，把两组接口分别接到对应网络；语音按电话或EM2/4线音频选配
