VDA100单纤远距无压缩透明传输1路音视频光端机

IDM-VDA100/110/111 1路视频光端机是北京瑞光极远数码科技有限公司研制的单路视频光纤传输设备，由发送端与接收端成对组成，用于把安防监控等场景的 1 路单向视频（可同时叠加 1 路数据、1 路双向音频）在光纤上实时传输。1路视频光端机采用全数字视频无压缩技术，把摄像机输出的视频信号采样为数字信号后直接在光纤上传送，接收端还原为视频输出；即插即用的设计使安装简便易行，无需进行现场调节，其光模块和核心电路均采用标准元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。

核心参数速览：1路单向视频 · 视频带宽0Hz~6.5MHz · 视频信噪比≥70dB(加权) · FC单模光口 · 传输距离20Km · 整机功耗≤6W · 尺寸144×138×30mm

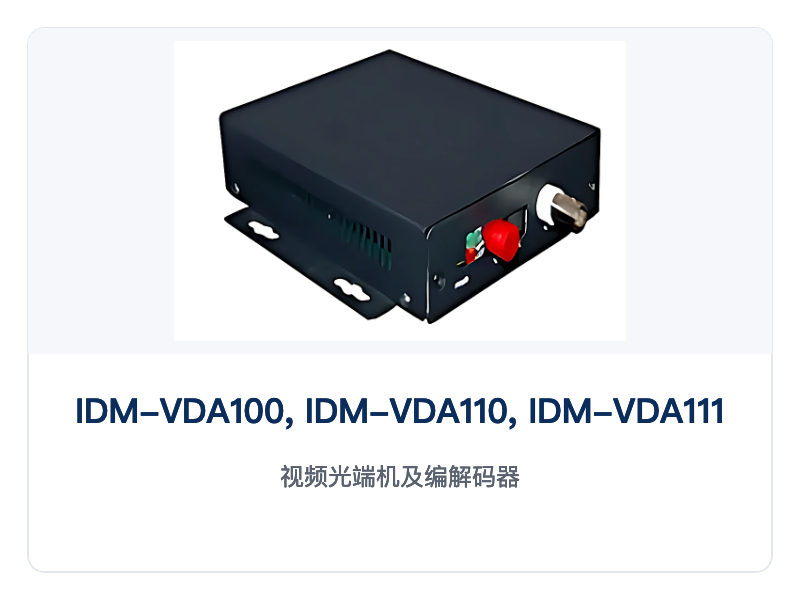

图1：IDM-VDA100 1路视频光端机主机外观与BNC视频口、FC光口特写

1路视频光端机是什么？全数字无压缩传输原理

全数字视频无压缩技术是指视频信号在发送端完成 A/D 采样后，不经过压缩编码，直接以数字形式在光纤上传送，接收端再做 D/A 还原输出视频。1路视频光端机采用的就是这种方式，因此视频画面不受压缩算法带来的画面损失影响，视频通道的失真指标由采样位宽与模拟前端决定。

1路视频光端机的视频通道采样位宽为 8bit，视频带宽 0Hz~6.5MHz，可完整承载 PAL、NTSC、SECAM 等制式的视频信号。视频信噪比 ≥70dB（加权）、亮度非线性 <3%、微分增益（DG）<0.7%、微分相位（DP）<0.7°，这组指标支撑了设备「视频质量可达到广播级标准」的定位；视频接口为 BNC，输入/输出阻抗 75Ω（非平衡），输入/输出电压 1VP-P（典型值），可直接与摄像机、监视器的视频端口对接。

光链路部分，1路视频光端机的发射机收/发速率为 84Mbps/155Mbps、收/发波长为 1550nm/1310nm，接收机收/发速率为 155Mbps/84Mbps、收/发波长为 1310nm/1550nm；发光功率 -15~-8dBm，接收机灵敏度优于 -32dBm（1310nm），两项参数之间的差值即链路可用的光功率余量。

IDM-VDA100/110/111 1路视频光端机的功能特点

功能项	功能说明
SNMP网管	支持SNMP网管，可对链路上的1路视频光端机进行实时在线监控
全数字视频无压缩	视频质量可达到广播级标准，画面经光纤传输后无压缩编码损失
CD级音频	音频质量可达到CD级标准，音频采样位宽16bit、采样频率32KHz
视频制式兼容	兼容PAL、NTSC、SECAM等视频制式，适配不同制式的摄像机与监视器
SMT与端口防护	采用SMT表面贴装技术，端口具备雷电及浪涌多重保护
视频无损再生中继	支持视频无损再生中继，无电磁干扰（EMI）、射频干扰（RFI）
透明数据编码	采用透明的数据编码方式，同主要摄像机生产商的产品兼容
自适应免调节	自适应技术，使用时无需进行现场的电气或光学调节
小型化设计	结构小巧，尺寸144×138×30mm，安装灵活方便

1路视频光端机技术参数：光接口、视频、音频与数据

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光口连接器型式，可按工程光纤跳线配置定制
光纤模式	单模（可选多模）	单模为常规配置，多模为可选配置
接收机收/发速率	155Mbps/84Mbps	接收方向155Mbps，发送方向84Mbps
接收机收/发波长	1310nm/1550nm	与对端发射机波长配对使用
发射机收/发速率	84Mbps/155Mbps	发送方向84Mbps，接收方向155Mbps
发射机收/发波长	1550nm/1310nm	与对端接收机波长配对使用
发光功率	-15~-8dBm	发送光功率范围
接收机灵敏度	优于-32dBm（1310nm）	判定可用链路功率余量时使用
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输	以单模光纤配置为基准

视频通道参数

项目	参数/指标	说明/适用条件
接口类型	BNC	连接摄像机、监视器的视频端口
视频采样位宽	8bit	A/D采样精度
视频带宽	0Hz~6.5MHz	覆盖PAL、NTSC、SECAM制式视频带宽
亮度非线性	<3%	视频传输失真指标
微分相位（DP）	<0.7°	色度相位失真指标
微分增益（DG）	<0.7%	色度增益失真指标
输入过载电压	1.5VP-P（典型值）	视频输入端允许的过载电平
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与常规视频同轴电缆阻抗一致
视频信噪比	≥70dB（加权）	加权信噪比指标

高保真音频通道参数（IDM-VDA111）

项目	参数/指标	说明/适用条件
接口类型	RJ45	音频输入/输出连接器
音频采样位宽	16bit	A/D、D/A采样精度
音频采样频率	32KHz	音频采样时钟
输入/输出阻抗	ADC:100KΩ / DAC:10KΩ	输入端与输出端阻抗不同，接线时按端口标识对应
输入/输出电压	1.5VP-P（典型值）	音频信号电平
音频带宽	20Hz~20KHz	覆盖人声与常规音频业务频段
音频信噪比	≥90dB	音频通道信噪比指标
总谐波失真	<1%	音频非线性失真指标

数据通道参数（IDM-VDA110/IDM-VDA111）

项目	参数/指标	说明/适用条件
接口类型	RJ-45	数据端口连接器
数据类型	RS-232、RS422（4线制）、RS485（2线制）	按现场控制设备的接口型式选择接线方式

电源、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	按机房供电条件选配
整机功耗	≤6W	单端设备功耗
工作温度	-15℃ ~ +65℃	常规机型工作温度范围
储存温度	-25℃ ~ +75℃	非工作状态存放温度
工业级	-40℃ ~ +85℃	工业级温度范围配置
相对湿度	0~95%（无凝结）	使用环境湿度条件
产品尺寸	144×138×30（mm）	长度×深度×高度

单路视频光端机选型：IDM-VDA100、IDM-VDA110、IDM-VDA111 怎么选？

单路视频光端机选型的依据是现场需要同时传输的业务数量：只需要上传 1 路视频时选 IDM-VDA100；除视频外还要控制云台、球机等设备时选 IDM-VDA110；在视频与数据之外还需要现场与监控中心对讲时选 IDM-VDA111。三个型号使用同一套光平台与视频指标，差别只在数据与音频通道的有无。

产品型号	视频通道	数据通道	双向音频	典型用法
IDM-VDA100	1路单向视频	—	—	只需上传视频的监控点位
IDM-VDA110	1路单向视频	1路数据	—	视频＋云台或球机控制等数据业务
IDM-VDA111	1路单向视频	1路数据	1路双向音频	视频＋数据＋双向对讲的完整链路

典型应用场景

安防监控点位视频点对点传输

在小区、园区、厂区等安防监控系统中，监控点与监控中心之间常受限于同轴电缆的传输距离与电磁干扰。1路视频光端机在监控点侧接入摄像机的视频输出，在中心侧还原视频信号送入监视器或编码设备，一条光纤即可完成 1 路视频的点对点传输，传输距离可达 20Km，且无电磁干扰（EMI）、射频干扰（RFI）影响。

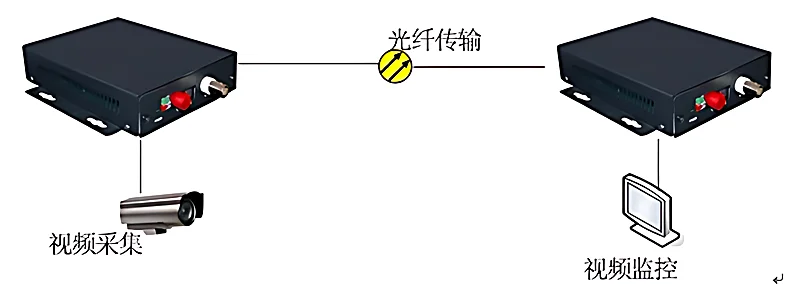

图2：1路视频光端机安防监控组网示意，摄像机经光端机接入光纤再到监控中心

视频＋数据：云台与球机控制链路

IDM-VDA110 在 1 路视频之外提供 1 路数据通道，接口类型为 RJ-45，支持 RS-232、RS422（4线制）、RS485（2线制）。安防工程中，监控中心通过这条数据通道向现场云台、球机、解码器下发控制指令，视频与控制在一条光纤上同步传输，现场无需另行布放控制电缆。

视频＋数据＋双向音频：现场对讲与喊话

IDM-VDA111 在视频与数据之外增加 1 路双向音频通道，音频采样位宽 16bit、采样频率 32KHz、音频带宽 20Hz~20KHz、信噪比 ≥90dB，音频质量可达到 CD 级标准。该配置适用于需要监控中心与现场双向通话的场景，例如门岗、站台、无人值守机房的远程喊话与对讲。

视频无损再生中继，延长监控链路

1路视频光端机支持视频无损再生中继，可在长链路中作为中继节点使用，把视频信号无损再生后继续传输，不引入额外的压缩损失。对于需要跨越多个监控区域、链路长度超出单段传输能力的工程，可通过逐段中继的方式组织链路，同时保持视频通道的失真指标不变。

视频光端机能传多远？传输距离与光纤配置

1路视频光端机的标准传输距离为 20Km，以单模光纤、1310nm/1550nm 波长、FC 光口为基准配置；工程需要更长距离时，可选装远距离光模块实现更远距离的光纤传输。判断链路是否可用时，把发送端发光功率（-15~-8dBm）与接收端灵敏度（优于 -32dBm）对照，即可算出可用光功率余量；实际工程还应计入光纤衰减、熔接点与活动连接器损耗后另行核算。

光纤模式与接口型式都会影响链路配置：单模为常规配置，多模为可选配置，选择时需与两端光模块及现场已敷设光纤保持一致；光接口类型为 FC（可定制 SC 等），若工程采用 SC 跳线或光缆成端方式，可在订货时按需定制。

视频光端机怎么接线？BNC、RJ45与光口连接方式

1路视频光端机的接线在出厂配置下完成，现场只需按端口标识连接业务线缆，无需进行现场的电气或光学调节。接线顺序上，先把摄像机、监视器等业务设备接入对应端口，再连接光纤跳线，最后接通电源，可减少反复插拔光口带来的端面污染风险。

端口	连接对象	接线要点
BNC 视频口	摄像机 / 监视器	75Ω非平衡，输入/输出电压1VP-P（典型值），使用75Ω视频同轴电缆
RJ45 数据口	云台控制器 / 控制键盘 / 解码器	按设备接口型式选择 RS-232、RS422（4线制）或 RS485（2线制）接线
RJ45 音频口	对讲话筒 / 音箱	输入阻抗 ADC:100KΩ、输出阻抗 DAC:10KΩ，按端口标识对应连接
FC 光口	光纤跳线 / 光缆	单模（可选多模），可定制SC等接口型式，注意收发两端波长配对
电源口	AC220V / DC-48V	按机房供电条件选配，整机功耗≤6W

结语

IDM-VDA100/110/111 1路视频光端机把 1 路视频、1 路数据与 1 路双向音频整合到一条光纤上传输，采用全数字视频无压缩技术，视频质量可达到广播级标准、音频质量可达到 CD 级标准，支持 SNMP 网管与视频无损再生中继，尺寸 144×138×30mm，适用于各类安防监控与视频远程传输工程。具体型号配置、光模块距离与接口定制需求，可结合项目现场情况向厂家确认。
