台式8路电话光端机方案
IDM-NT008 综合业务光纤接入设备是采用专用大规模集成电路设计的综合业务传输复用设备之一，通过光纤传输介质完成用户终端设备之间或用户终端设备与公用电话交换网的连接。设备将话音和数据业务延伸到各用户区域，实现越界放号，代替偏远小局、缓建交换局；或在市区内解决双绞线在频带与传输距离的制约，扩大交换局的服务范围。

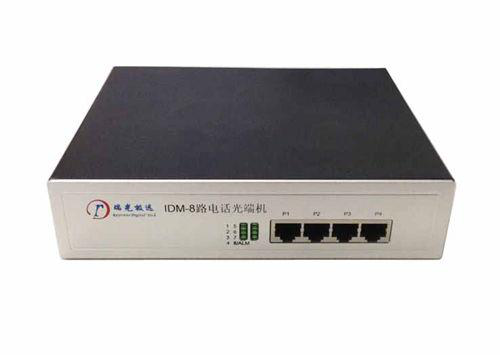

IDM-NT008 台式8路电话光端机
产品概述
IDM-NT008 是北京瑞光极远数码科技有限公司推出的台式8路电话光端机，采用专用大规模集成电路设计，通过光纤传输介质完成用户终端设备之间或用户终端设备与公用电话交换网的连接，一台设备即可提供8路电话通道，适合机房、配线间、营业网点等空间受限的场所安装。
IDM-NT008 将话音和数据业务延伸到各用户区域，实现越界放号，可代替偏远小局、缓建交换局；或在市区内解决双绞线在频带与传输距离上的制约，扩大交换局的服务范围。设备可应用于电信数据业务、电力、银行、公安、部队、学校、高速公路等部门公用电话网接入和专线信息传输。（来源：IDM-NT104电话光端机）
产品功能
IDM-NT008 的功能项如下表所示：
| 功能项 | 功能说明 |
|---|---|
| 8路电话通道 | 支持FXO、FXS接口，可接入8部普通话机或对接8路局端模拟中继 |
| 4个RJ45电话接口 | 8P8C接口，每端口2路：针4/5为第一路，针3/6为第二路 |
| 8路电话指示灯 | 常亮表示电话占用，闪亮表示振铃，灭表示通道空闲 |
| 8/ALM光纤告警指示灯 | 闪亮表示光纤告警，正常工作时灭 |
| 光纤接入传输 | 通过光纤传输介质完成用户终端设备之间或与公用电话交换网的连接 |
| 越界放号 | 代替偏远小局、缓建交换局，扩大交换局服务范围 |
IDM-NT008 台式8路电话光端机 技术参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 语音接口 | 8路FXO/FXS | 4个8P8C（RJ45）端口，每端口2路（针4/5为第一路，针3/6为第二路） |
| 音频范围 | 300Hz～3400Hz | 符合公共电话网语音频段要求 |
| 压缩率 | ITU G.711 A律 | 标准PCM语音编码方式 |
| 阻抗 | 三元复式阻抗 200Ω+560Ω//0.1μF | 满足标准模拟电话线路工作条件 |
| 环路电流 | 25mA/路 | 每路电话接口的馈电能力 |
| 光纤接口 | TX/RX双芯，默认FC口 | 接口类型有三种，按光缆接头类型订货时特殊说明 |
| 传输距离 | 一般配置30~40公里 | 视光纤类型与链路损耗情况而定 |
| 指示灯 | 8路电话指示灯+8/ALM告警指示灯 | 状态定义见下节指示灯说明 |
指示灯与接口说明（知识块）
指示灯说明
设备前面板的8路电话指示灯与8/ALM光纤告警指示灯定义如下：
| 指示灯 | 状态说明 |
|---|---|
| 第一路～第八路电话指示 | 常亮：电话占用；闪亮：振铃；灭：通道空闲 |
| 8/ALM光纤告警 | 闪亮：光纤告警；正常工作时灭 |
电话接口线序
4个8P8C（RJ45）电话接口，每个端口提供2路电话：
| 接口名称 | 8P8C RJ45针脚 | 定义 |
|---|---|---|
| P1-P4 | 针4、5 | 第一路 |
| P1-P4 | 针3、6 | 第二路 |
安装与接线
光纤连接

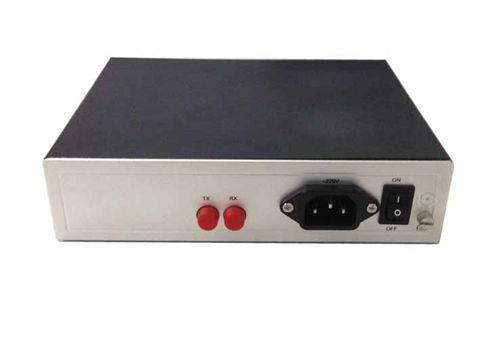

光纤接入端分为TX、RX，TX接对端的RX，RX接对端的TX。当对端设备加电且光纤连接正常时，本端8/ALM绿灯不亮；若8/ALM指示灯闪亮，说明光纤链路存在问题，请重新检查光纤连接。
光纤接口类型有三种，请根据光缆的接头类型在订货时特殊说明，无特殊说明一般配置为FC口。传输距离一般配置为30~40公里。
电话接口接线
局端设备接程控交换机，远端设备接电话机；接线时确认业务接口线序无错误（针4/5为第一路，针3/6为第二路）。
典型应用场景
越界放号、代替偏远小局
在光纤资源到达而铜缆双绞线距离受限的区域，IDM-NT008 可作为放号延伸设备，将话音业务延伸到各用户区域，实现越界放号，代替偏远小局、缓建交换局，扩大交换局的服务范围。
专线电话接入
电力调度站、银行网点、公安执勤点等单位的专线电话接入，需要独立稳定的语音通道。IDM-NT008 通过光纤点对点承载8路电话，不依赖公共网络，保障专线电话通信质量。
园区语音联网与应急组网
对多栋楼宇、厂区、学校等园区场景，可在各配线间部署 IDM-NT008，通过园区光缆实现楼宇间电话互通与统一放号；应急通信场景下，台式小体积、即插即用的特点也便于快速恢复8部电话通信。
常见故障排查：电话不通
电话不通时，可按以下顺序排查：
- 检查局端、远端设备有无装反：局端接程控交换机，远端接电话机；
- 检查业务接口线序有无错误（针4/5为第一路，针3/6为第二路）；
- 检查光纤链路：两端设备8/ALM指示灯常灭视为光纤正常；
- 检查电话机是否完好。
常见问题（FAQ）
电话光端机怎么接线才能通话？
光纤连接时TX接对端的RX、RX接对端的TX；业务侧局端接程控交换机、远端接电话机，并确认RJ45线序（针4/5为第一路，针3/6为第二路）无误，两端8/ALM指示灯常灭即表示光纤链路正常。
电话光端机能传多远？
IDM-NT008 标准传输距离为30~40公里，光纤接口默认配置为FC口；接口类型有三种，请根据光缆的接头类型在订货时特殊说明。
FXO和FXS接口区别是什么？
FXS接口用于直接连接普通话机（远端放号），FXO接口用于对接局端交换机模拟用户口、PBX分机口。IDM-NT008 提供8路FXO/FXS接口，可按项目需求配置。
差异化卖点
差异化卖点此处资料库暂无相关信息，建议结合具体项目需求向厂家确认。
