IDM NTD421 DT 电梯五方对讲电话光端机

电梯五方对讲光纤接入，是 IDM NTD421（DT）电梯五方对讲电话光端机为电梯五方对讲系统提供的超距传输方案，覆盖值班室、电梯机房、轿厢内、轿顶、底坑五个通话点位。随着现代小区扩大，电梯机房与局端监控室的距离会超过五方对讲双绞线的传输范围，传统上多借助 GSM 移动网，但受制于收费模式，长期成本偏高；在机房与值班室两端各装一台 IDM NTD421（DT）、中间改走光缆，即可把这段链路升级为光纤，而对讲机原有的呼叫、应答与报警方式保持不变。设备采用双路电话光端机架构单台覆盖电梯五方对讲的全部语音链路，并配备五方对讲专用接口卡，是面向智慧社区与电梯物联网的光纤接入传输设备。作为专业的电梯终端产品展示，该方案充分体现了瑞光极远在电梯对讲光端机领域的技术积累，也为光端机厂家在电梯物联网光纤传输场景中提供了成熟的电梯五方对讲光纤传输方案参考。

核心参数速览：五方信令匹配 · 2/4/8/30路可选 · 独立以太网通道 · 电梯专用电源取电 · 光链路电气隔离抗干扰 · 机房与值班室成对点对点

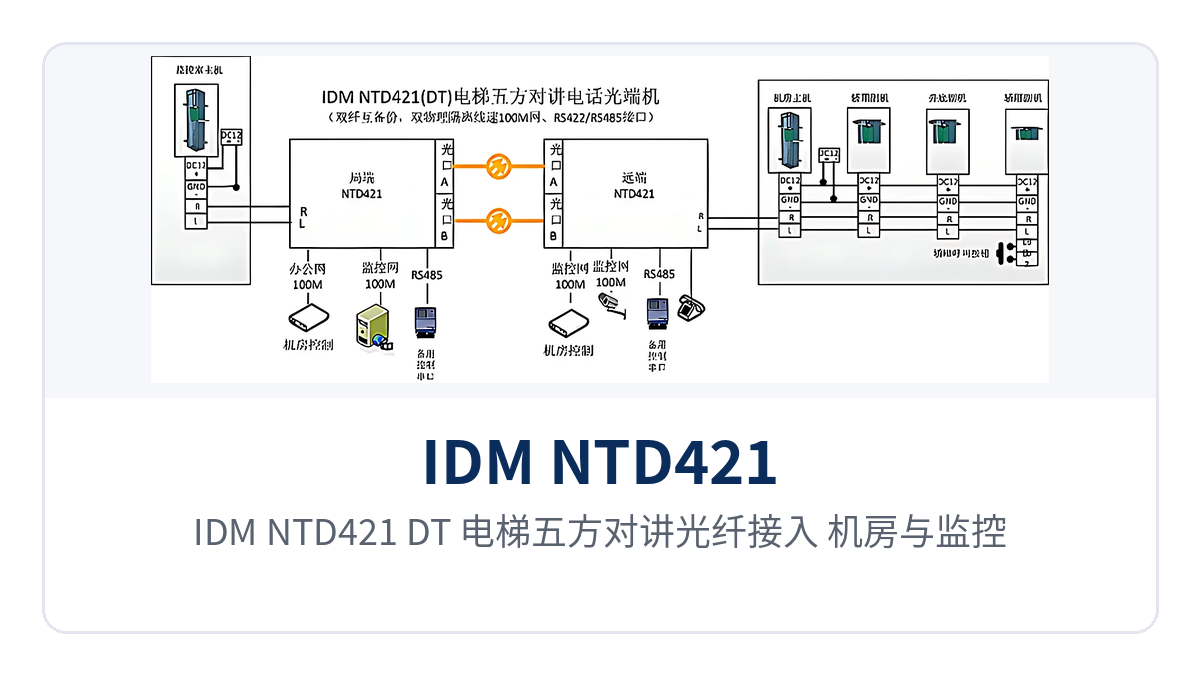

图1：IDM NTD421（DT）电梯五方对讲光纤接入 机房与监控值班室点对点组网示意

电梯五方对讲光纤接入如何匹配五方对讲机专用信令？

电梯五方对讲光纤接入能跑通，关键在于五方对讲专用接口卡对电梯对讲机信令的匹配。电梯五方对讲电话与普通电话机的工作原理不同，普通电话光端机按电话机的馈电、振铃与话音传输设计，无法识别电梯五方对讲机的按压式报警与占线信令，因此不能直接套用。瑞光极远IDM NTD421（DT）内置五方对讲专用接口卡，接口卡匹配五方对讲机的信令，在电气接口检测双绞线侧的电压电流变化，再经光纤在另一端还原，值班室主机据此识别各分机的呼叫、挂机与报警状态，实现局端与机房、轿厢、轿顶、井底五方通话。光纤链路隔断了铜缆两端的电压电流通路，电气上完全隔离，不受沿线强电磁干扰影响。

五方对讲机的品牌与制式直接影响接口配置：三菱系统多采用音频信令，奥的斯类系统多采用音频与电平信令，两类接口互不相同；模拟制式与数字制式对讲机的接口同样存在差异。项目选型时需提供电梯品牌、对讲机型号与制式，IDM NTD421（DT）的具体接口卡配置以厂商技术资料为准。

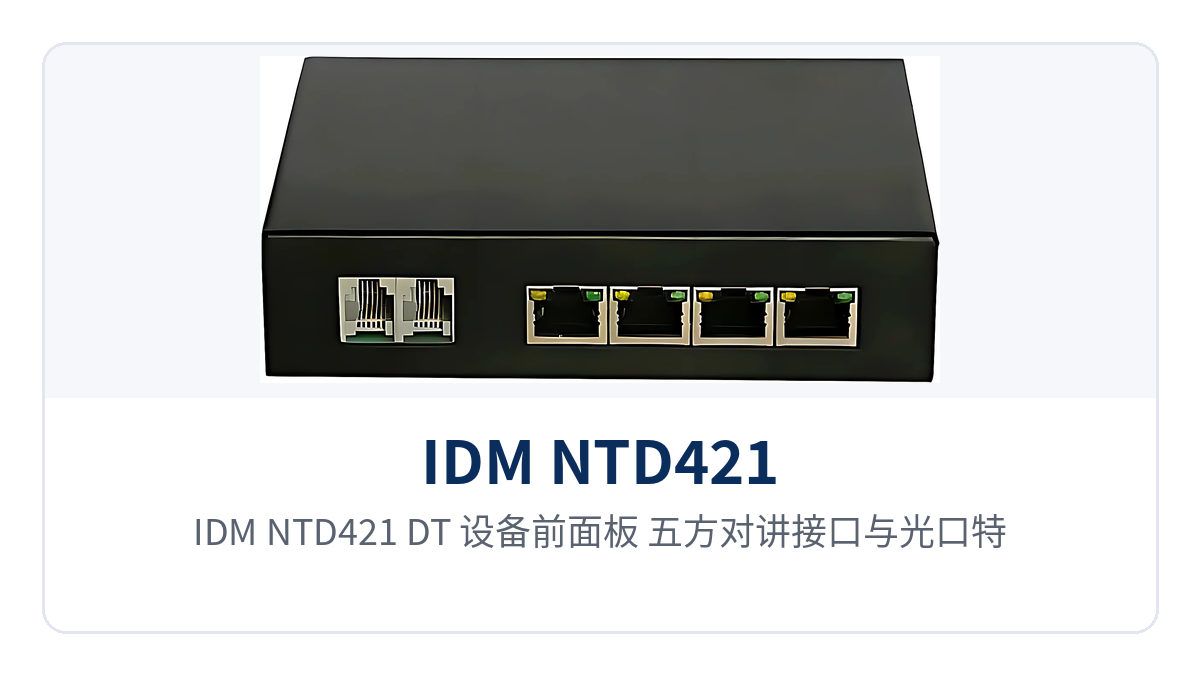

图2：IDM NTD421（DT）设备前面板 五方对讲接口与光口特写

电梯五方对讲专用接口卡是什么？为什么普通电话光端机无法替代？

电梯五方对讲专用接口卡是什么？它是 IDM NTD421（DT）内部用于对接电梯五方对讲机信令的专用接口模块。五方对讲电话与普通电话机的信号方式不同，普通电话光端机传输的是标准电话话音与馈电、振铃信令，而电梯五方对讲机依靠专用电压电流特征表达呼叫与报警，两者格式不互通；五方对讲专用接口卡匹配对讲机信令，普通电话光端机无法替代，只有换装专用接口卡后光端机才能识别对讲机信令并在光纤两端透明还原，属于电梯五方对讲光纤传输方案中不可省略的环节。

IDM NTD421（DT）电梯五方对讲电话光端机的核心功能围绕这一环节设计，配置如下表所示。

功能项	功能说明
五方对讲信令匹配	内置五方对讲专用接口卡，匹配电梯五方对讲机信令，在光纤两端还原呼叫、应答与状态信号
电压电流特性还原	检测双绞线侧的电压电流变化，经光纤传输后在另一端还原，保持对讲主机对各分机状态的正确识别
双路语音通道接入	双路电话光端机架构，一台设备接入双路电梯对讲语音通道，单台覆盖电梯五方对讲的全部通话链路
光纤长距离延伸	以光纤替代铜缆承载语音，链路不再受双绞线传输范围的限制，适应井道上下、跨楼栋与跨园区布放
抗干扰与电气隔离	光纤链路实现电气隔离，不受沿线电磁干扰影响，也不存在双绞线两端地电位差导致的通信异常
独立以太网通道	提供独立以太网通道，可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准
集中接入配合	可与电梯对讲集中器、分路器配合，把多部电梯的对讲信号经光纤汇聚到监控中心统一管理
电梯专用电源取电	采用专用电源连接电梯供电电源，机房侧就近取电，安装方便

IDM NTD421（DT）技术参数

IDM NTD421（DT）电梯五方对讲电话光端机的主要技术参数如下表，型号为双路型电梯对讲光纤传输设备，具体配置随项目确认。

项目	参数/指标	说明/适用条件
产品名称	IDM NTD421（DT）电梯五方对讲电话光端机	电梯五方对讲系统光纤传输专用设备，双路电话光端机架构
应用对象	电梯五方对讲电话系统	电梯机房与监控值班室之间成对使用
对讲通道	双路	匹配电梯五方对讲机信令，通道数量与接口制式以厂商技术资料为准
容量覆盖	2路至30路系列可选	2路 IDM NT202(DT)、4路 IDM NT104（DT）、8路 IDM ENT448（DT）、30路 IDM 30EN（DT），满足不同容量电梯群
传输介质	光纤	替代双绞线延伸五方对讲语音与信令，光传输距离由光模块与线路条件决定，以厂商技术资料为准
以太网通道	独立以太网通道	可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准
供电方式	电梯专用电源连接电梯供电电源	机房侧就近取电，电压范围以厂商技术资料为准
接口配置	对讲接口、光接口	对讲接口按现场电梯品牌与制式配置对应接口卡，向厂家确认
工作环境	电梯机房、监控值班室	温度、湿度等指标以厂商技术资料为准

本页性能指标以厂商技术资料为准；项目选型涉及通道数量、传输距离与接口制式时，建议由厂家按现场条件出配置清单。

IDM NTD421（DT）电梯五方对讲电话光端机的差异化价值

IDM NTD421（DT）的价值集中在信令匹配、容量覆盖与通道供电三点上，如下表所示。

差异化点	对现场的价值
五方信令匹配：专用接口卡匹配五方对讲信令	普通电话光端机做不到的五方通话它行，对讲机原有的呼叫、应答与报警方式保持不变
2/4/8/30路：覆盖2/4/8/30路容量	电梯群扩容与监控室搬迁合并一套光纤搞定，从2路 IDM NT202(DT) 到30路 IDM 30EN（DT）按电梯群规模选型
独立以太网通道	提供独立以太网通道，可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准
电梯专用电源：专用电源接电梯供电	机房侧就近取电，省去GSM通信费用，免去按路按月计费

这三点共同决定了 IDM NTD421（DT）适用于双绞线难以覆盖、又要求语音清晰稳定的电梯对讲现场；具体点位数量与链路走向，需按项目实际情况与厂家确认。

电梯五方对讲光端机2路到30路怎么选？容量如何匹配电梯群？

电梯五方对讲光端机2路到30路怎么选，取决于电梯群规模与监控室接入路数。五方对讲光端机按对讲通道数分级：2路的 IDM NT202(DT) 适合单部或少量电梯成对直连，4路的 IDM NT104（DT）、8路的 IDM ENT448（DT）适合中等容量电梯群机房到局端监控室的信号传输，30路的 IDM 30EN（DT）适合大容量电梯群以及监控室搬迁、合并时的集中光纤接入。单机覆盖2路至30路容量可选，适配不同电梯群机房到局端监控室的信号传输，也适合监控室搬迁、合并等光纤接入传输场合。

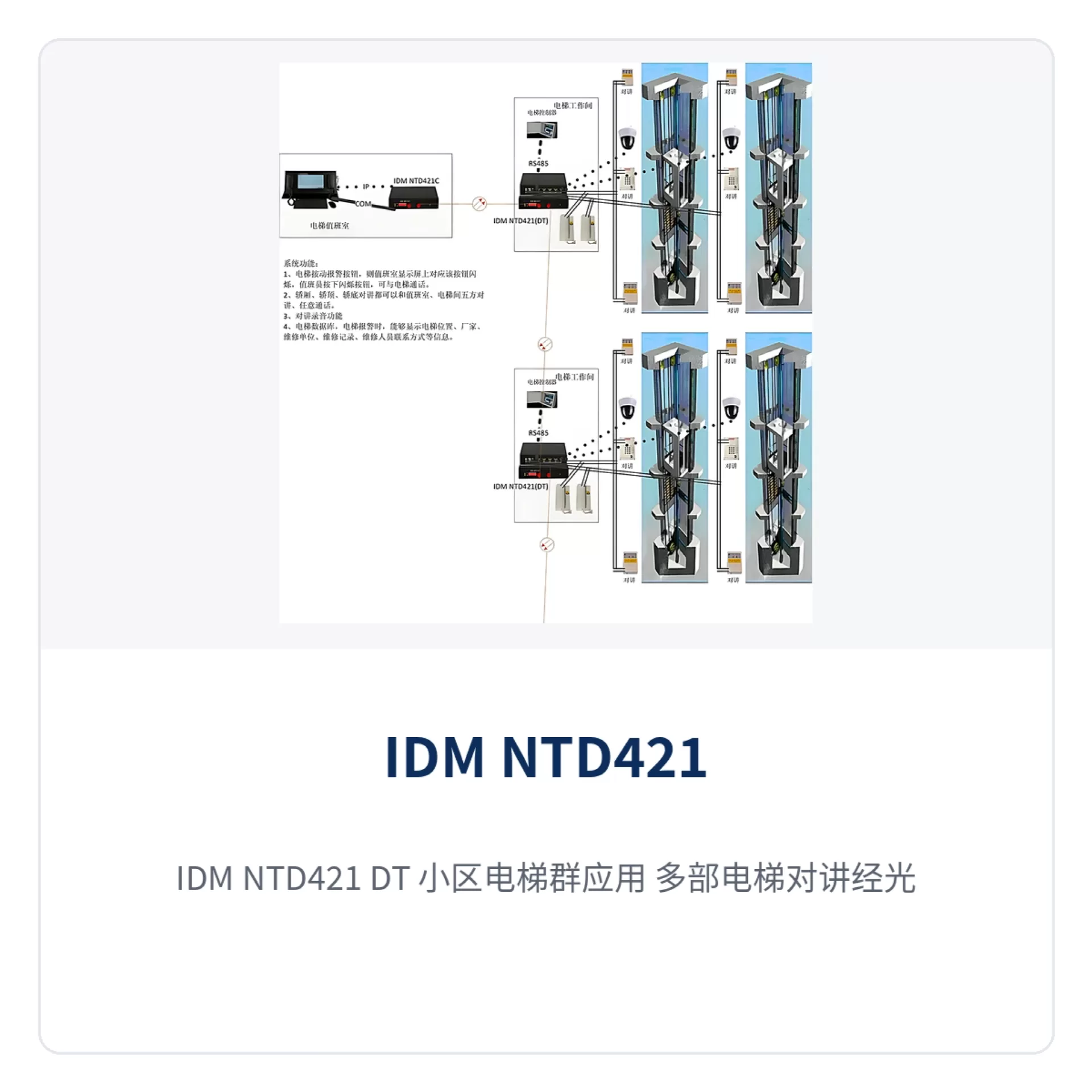

图3：IDM NTD421（DT）小区电梯群应用 多部电梯对讲经光纤汇聚值班室示意

选型时先统计电梯点位数量与值班室接入路数，再按电梯对讲机品牌与制式确认接口卡。大容量型号适合原有电梯管理中心搬迁时的集中接入，也更适合城市 96333 电梯集中智慧管理工程的中枢汇接；小容量双光口设备便于级联应用。IDM NTD421（DT）作为双路型号，适合按机房或电梯群分组配置，超过双路需求时先经电梯对讲集中器、分路器汇接再接入汇聚设备。

电梯五方对讲光纤与GSM区别：免GSM收费的超距传输如何实现？

电梯五方对讲光纤与GSM区别的核心，在于传输介质、运行成本与可靠性。GSM 方式借用移动网络把对讲信号送出机房，不受双绞线距离限制，但要受制于 GSM 的收费模式，每路每月计费，多部电梯长期运行积累的费用不易控制，且依赖公网信号，弱覆盖楼宇与地下井道易受影响。光纤替代双绞线与GSM，免GSM收费，以光缆直接连到值班室，一次敷设即可长期使用，无需按路按月付费，也不占用无线频段。IDM NTD421（DT）电梯五方对讲电话光端机采用光纤固定链路，不依赖移动网络与无线频段，语音经光缆直达值班室，无需设置无线中继，是免GSM收费、经济解决超距传输的落地方式。

相比之下，基于双绞线的五方对讲系统传输距离一般限制在 1~2km 以内，且受小区电缆布线条件制约；当机房与值班室距离超出该范围，或原有线路老化需要重新敷设时，改用光纤更合理。IDM NTD421（DT）的光传输距离由光模块与线路条件决定，具体指标以厂商技术资料为准。除 GSM 外，市场上还有 FM 无线方式，其频段容易受到干扰、带宽较低，光纤链路在线路质量与带宽裕量上更具优势。

电梯对讲光端机怎么接电梯供电？现场如何接线取电？

电梯对讲光端机怎么接电梯供电？IDM NTD421（DT）采用专用电源连接电梯供电电源，机房侧就近取电，现场不需要单独布设电源线路。整体接线分机房侧接入、值班室侧接入与中间光缆三部分：机房侧把五方对讲主机引出的音频与信令线接入 IDM NTD421（DT）的对讲接口，设备以专用电源连接电梯供电电源取电，轿厢、轿顶、底坑等点位已由随行电缆连接到机房，无需另行布线；值班室侧把另一端设备放在监控值班室，对讲接口接值班主机，值班员即可呼通并监听各电梯点位；中间光缆沿弱电井或线槽敷设，两端成端后接入光口，链路即可开通。

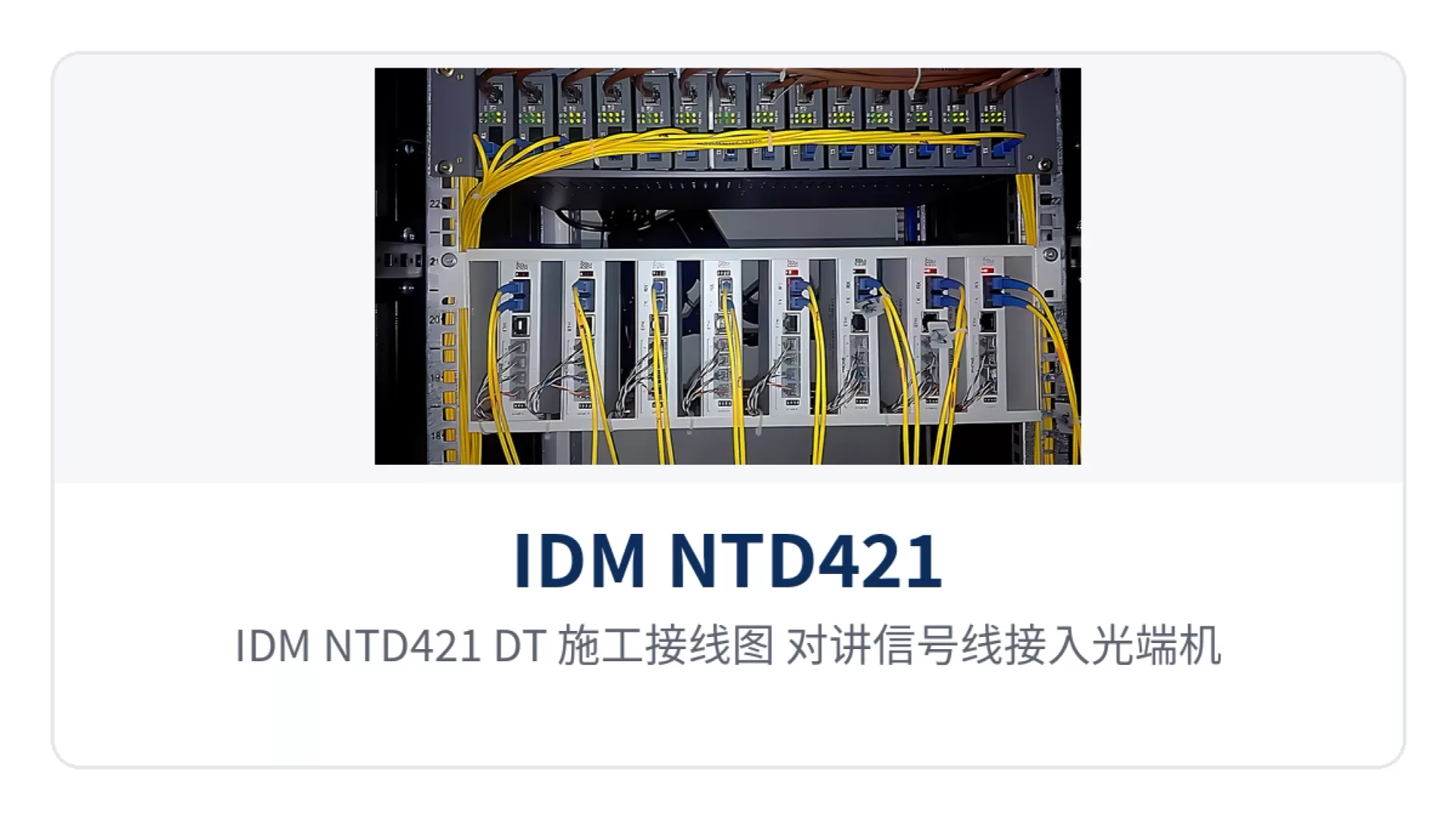

图4：IDM NTD421（DT）施工接线图 对讲信号线接入光端机与电梯电源取电示意

多部电梯集中管理时，可在机房侧先把多路对讲信号经电梯对讲集中器、分路器汇接，再接入光端机或汇聚设备，把电梯群对讲统一延伸至监控中心。对讲机品牌不同、制式为模拟或数字不同时，接口与线序存在差异，施工前应与光端机厂家确认五方对讲专用接口卡与接线定义，避免现场返工。

典型应用场景

电梯物联网与智慧社区集成商

住宅小区电梯机房多位于顶层或设备层，值班室常在底层大堂、园区门岗或监控中心，两者距离往往超过双绞线直连范围。在机房与监控中心之间敷设光缆、两端安装 IDM NTD421（DT）电梯五方对讲电话光端机后，轿厢被困人员按压报警按钮，值班员即可接通并持续安抚，同时通知维保与救援人员，缩短困人处置时间。光纤链路一次敷设长期使用，无需 GSM 按月计费，运行成本可控；电梯物联网光纤传输项目还可利用设备提供的独立以太网通道承载轿厢监控等业务，把对讲与视频纳入同一光缆资源，减少重复布线与井道占用。监控室搬迁或合并时，链路随光缆一并迁移，对讲不断话。

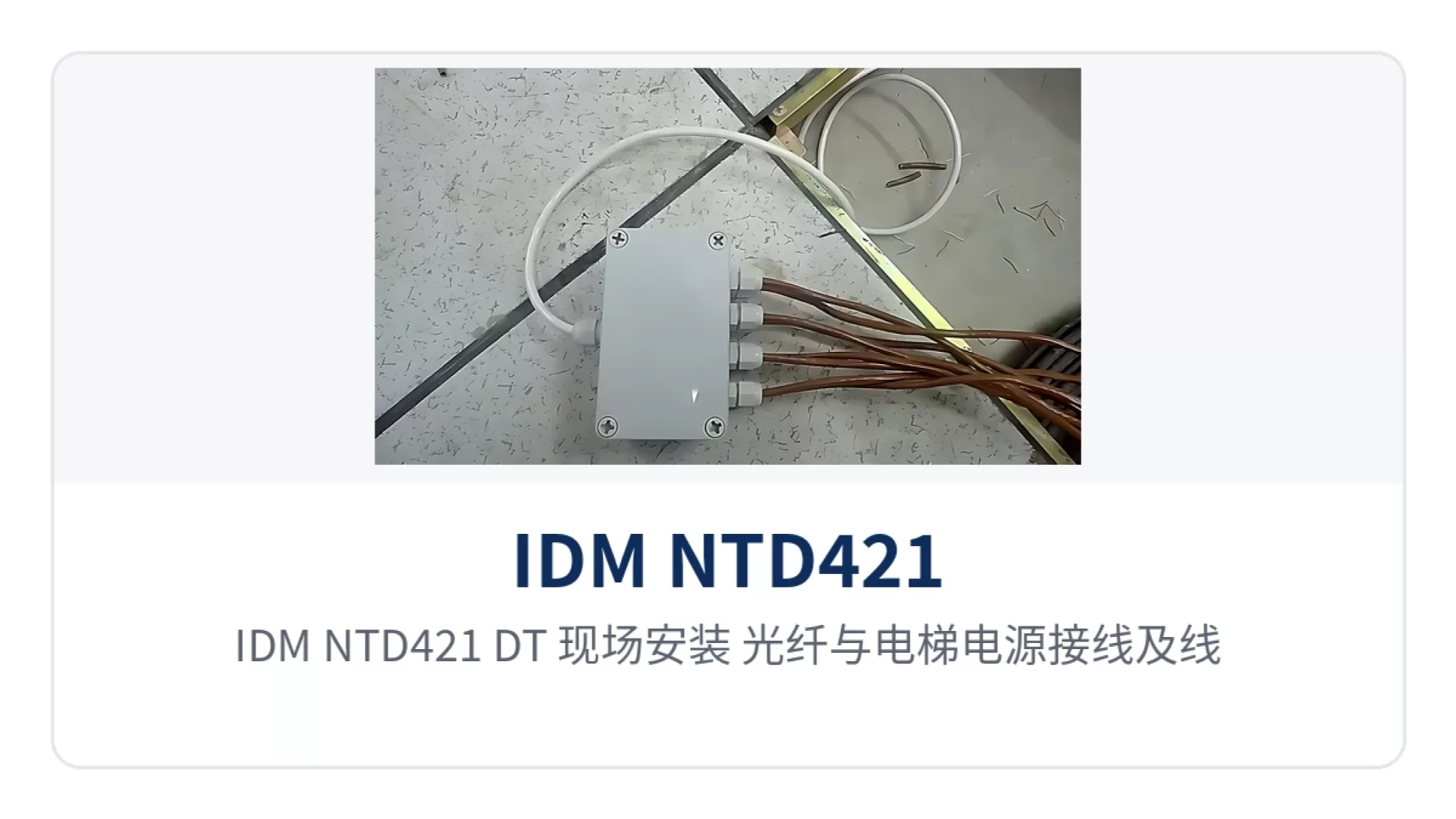

图5：IDM NTD421（DT）现场安装 光纤与电梯电源接线及线槽敷设细节
