IDM GTD442双千兆电话光端机：融合2.5G光纤传输与多业务接入的工业级通信利器

Q: 电话光端机常见故障如何排除？

设备加不上电 1) 检查电源线接是否正确。 检查电压是否在设备允许工作范围内。 功率是否在工作范围内。 2M不通 1) 首先检查接口阻抗是否匹配，要保证与其相连设备的阻抗和本身设备的阻抗一致；

Q: 单纤与双纤有什么区别？

单纤和双纤的光端机最大区别就是它们主板上光模块区别，其他的地方基本上都是一样的。 单纤光端机：接收与发送的数据在一根光纤上传输 双纤光端机：接收与发送的数据分别在两芯光纤上传输。

副标题：IDM GTD442|分类：电话光端机

基于高速光纤传输技术和PCM技术的光电一体化传输设备，集以太网传输、PCM多业务接入功能于一体，可满足用户对宽带、窄带多种业务光纤传输和接入的需求。

IDM GTD442双千兆电话光端机是北京瑞光极远数码科技有限公司推出的新一代光电一体化设备。这款PCM多业务接入设备将千兆以太网与窄带电话传输融为一体，在一对光纤上同时承载宽带和窄带业务，满足用户对光纤复用设备的高集成度需求。IDM GTD442支持多种配置，可与IDM GP2000系列光接口设备互通，广泛适用于公安、电力、铁路、矿山等专网及公网领域。

IDM GTD442双千兆电话光端机是什么设备？

IDM GTD442双千兆电话光端机是一款用户侧多业务接入、线路侧光纤汇聚的光纤接入设备。设备的光纤接口速率为2.5G，提供2个线速1000M的以太网通道，每个线速1000M的通道上均配置1个电口GE和1个光口GX，该2.5G带宽还可提供18个E1带宽的传输通道，供话音、数据等窄带业务按需承载。

在线路传输接口上，IDM GTD442双千兆电话光端机可配置两组光纤接口，构成互备份光口，也可以组成链网、环网等网络结构；在用户接口侧提供话路与RS485/RS422数据接入，以太网接口可以配置成物理隔离或VLAN隔离模式，满足内网外网分离等安全组网要求。设备的前面板集中布置接口指示与状态指示，后面板布置业务接口与电源接口，结构见下图。

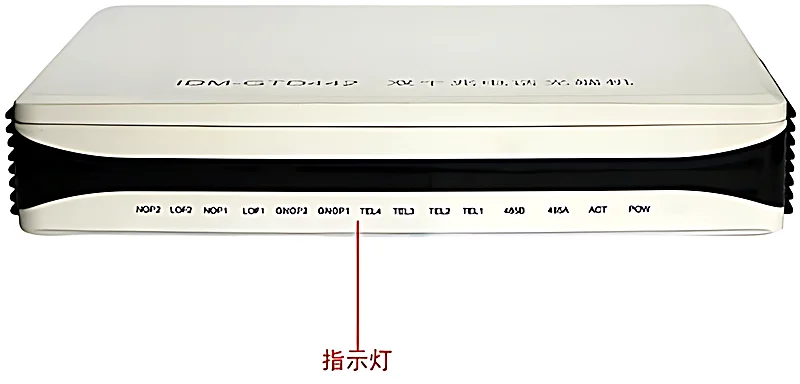

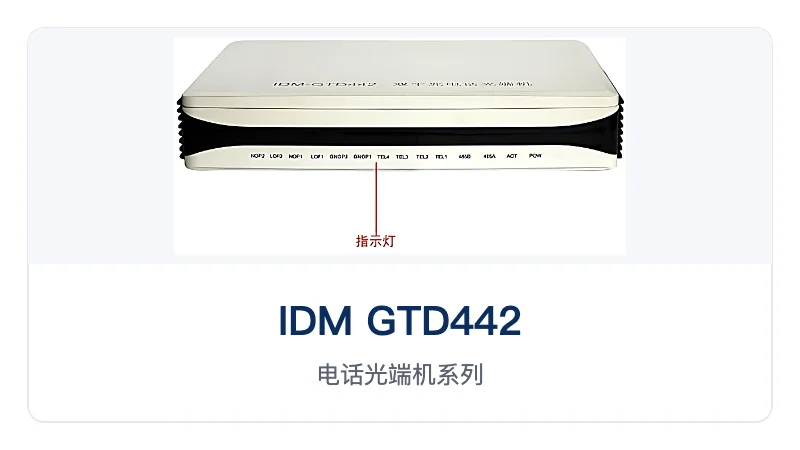

图1：IDM GTD442双千兆电话光端机前面板接口与指示灯正面指示

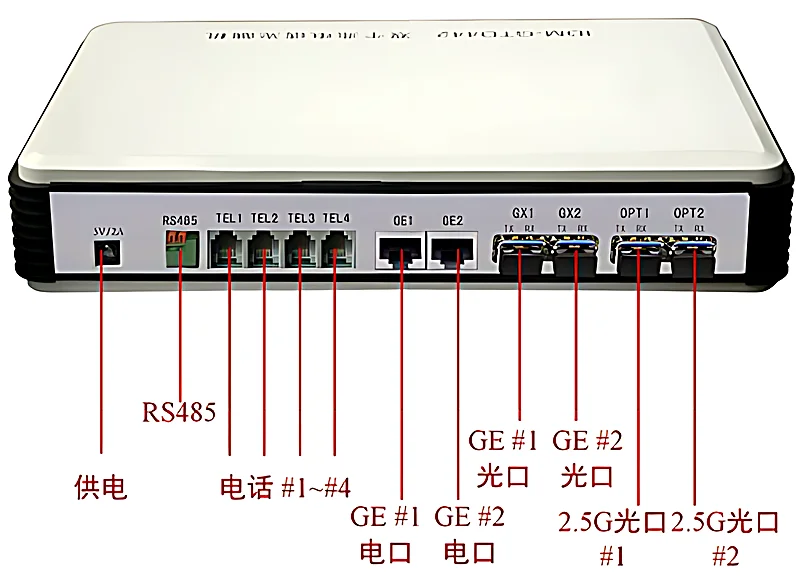

图2：IDM GTD442双千兆电话光端机后面板接口指示（背面）

设备工作原理：单光口与双光口如何传输？

IDM GTD442双千兆电话光端机单光口形态的工作原理是：将2路千兆以太网、4路话路以及2路RS485（或1路RS422）等业务在设备内按PCM方式与以太网包方式分别处理，再复用进一路速率为2.5G的光纤通道向对端传输，接收端再将复用信号解复用还原为各业务接口，实现点对点的一纤多业务通信。单光口形态适合两端直连的普通电话光端机应用，组网关系清晰，施工调试简单。

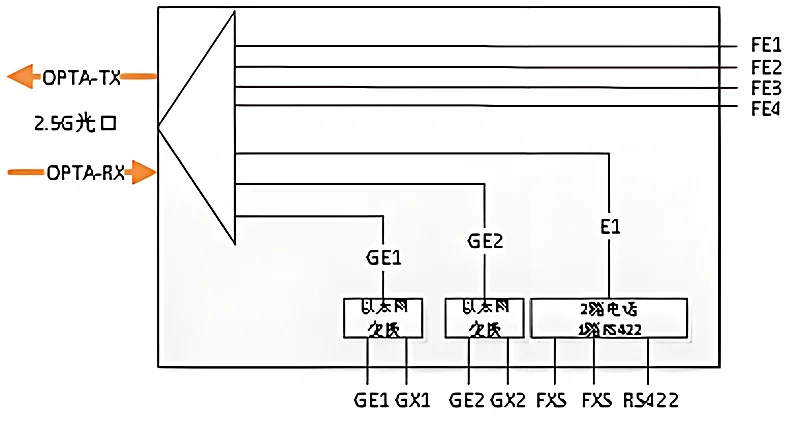

图3：单光口设备工作原理图：以太网与PCM话路复用后经2.5G光口点对点传输

IDM GTD442双千兆电话光端机双光口形态是在设备上配置两组光纤接口，两组光口既可互为备份，也可分别连接不同方向的相邻站点，从而把多个设备沿线路级联组成链网、环网等结构。双光口形态适合需要高可靠性或沿线多节点接入的场合，例如隧道施工通信解决方案、河流监测治理等场景，既可利用互备份光口保障业务不中断，也可借助链网减少主干光纤数量。

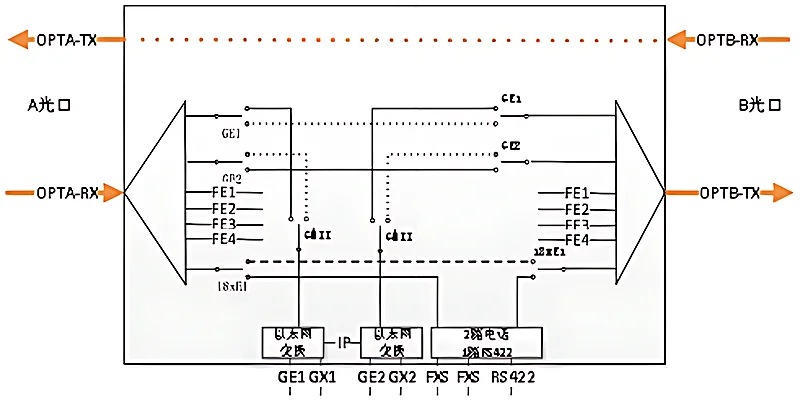

图4：双光口设备工作原理图：两组光口构成互备份并可级联组网

核心功能与业务接口

IDM GTD442双千兆电话光端机在同一台设备上提供以太网、电话与串口数据三类业务的接入和光纤复用，核心功能如下表所示。

功能项	功能说明
2路线速千兆以太网通道	每条通道提供1个电口GE和1个光口GX，支持线速1000M以太网传输
以太网隔离模式	以太网接口可以配置成物理隔离或VLAN隔离模式，便于内网外网分离
4路话路接口	支持FXO局端自动电话、FXS远端自动电话、MAG磁石电话等制式
2路数据通道	提供2路可选的RS485数据通道，或1路RS422通道
两组光纤接口	可构成互备份光口，或组成链网、环网；光口为SFP可插拔结构，可按需求配置光模块
设备互通能力	可与IDM GP2000系列光接口设备互通，经GP2000、GP2400光模块连接IDM G3CP、IDM OMP、IDM 30E、IDM 30F、IDM GP-MPconv等设备

技术参数

光接口参数

项目	参数/指标	说明/适用条件
光接口类型	FC	光口为SFP可插拔结构，可按需求配置光模块
光纤模式	单模（可选多模）	多模光模块适用于短距离布线
收/发速率	2.5Gbps	光纤线路传输速率
收/发波长	1310nm/1550nm	单模标准工作波长
发光功率	-12~-6dBm	典型指标
接收灵敏度	优于-18dBm	典型指标
传输距离	20Km	单模标配传输距离，可选装远距离光模块实现更远距离的光纤传输

以太网接口参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	电口GE与GX光口配合组成线速千兆通道
传输速率	10M/100M/1000M自适应	与对端设备协商工作速率
标准协议	支持IEEE802.3	符合以太网标准
工作方式	全双工/半双工/自适应	可按网络环境选择

话路接口参数

项目	参数/指标	说明/适用条件
话路数量	4路	可配置为FXO局端自动电话、FXS远端自动电话或MAG磁石电话
音频范围	300Hz~3400Hz	符合话音频带要求
压缩率	ITU G.711中A律	语音编码方式符合ITU-T G.711建议
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口阻抗参数
环路电流	20mA/路	话路馈电环路电流

电源、功耗与环境参数

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	交流或直流供电可选
整机功耗	≤90W	满配置典型功耗上限
工作温度	-10℃~+50℃	设备工作环境温度范围
相对湿度	0~95%（无凝结）	设备工作环境湿度要求

IDM GTD442双光口电话光端机组网方式与典型场景

IDM GTD442双千兆电话光端机按光口数量可分为单光口与双光口两种形态，支持点对点、链网、星网、环网等组网结构。双光口设备除点对点使用外，还可以构成互备份光口或链网、环网，常用组网拓扑示意如下。

链网组网：适合沿线多节点接入

链网组网适用于隧道施工通信解决方案、河流监测治理、社区信息点建设等沿线站点分布的场景。沿线每个站点放置一台双光口设备，设备两个光口分别连接上、下游站点，业务数据逐站转发，多台设备共用一条主干光纤即可完成沿线各点的电话与以太网接入。

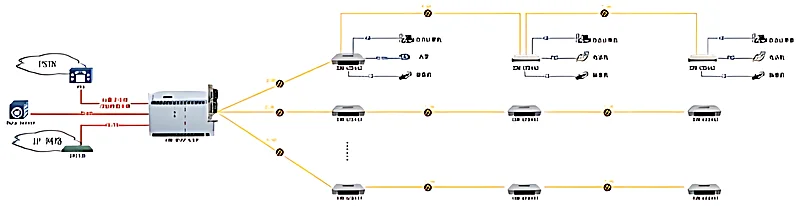

图5：双光口链网应用：沿线多节点级联组网拓扑示意图

星网组网：适合中心点对多点汇聚

星网组网以中心站设备为核心，向多个远端站点辐射连接，适合公安卡口光端机应用、社区、工厂等以中心机房为汇聚点的信息点建设。各远端站点只需一对光纤即可与中心点互通，便于集中管理。

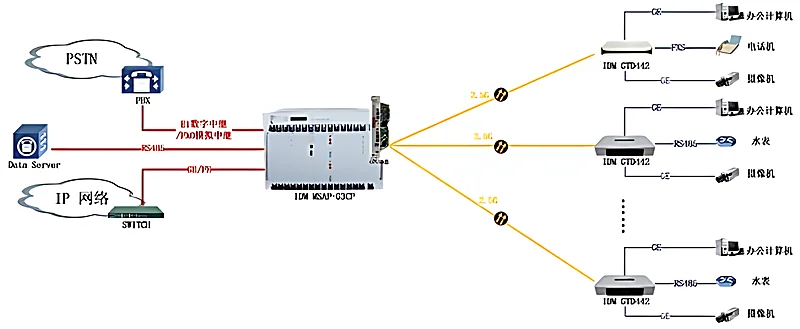

图6：星网应用：中心节点向多点辐射组网拓扑示意图

环网组网：适合对可靠性要求较高的场合

环网组网将各站点设备的光口依次相连成环形，光纤出现单点中断时业务仍可从另一方向绕行，适合电力、铁路等对通信可靠性要求较高的专网场景。

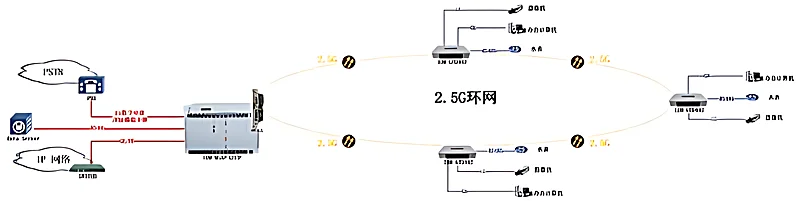

图7：环网应用：光纤环形组网拓扑示意图

点对点应用：光纤到办公室与磁石电话

单光口点对点方式是最常用的组网形态，两台IDM GTD442双千兆电话光端机通过一对光纤直连，两端同时提供以太网、话路与数据业务。点对点应用可用于光纤到办公室，实现内网、外网物理隔离；也可用于公安卡口信息点建设以及社区、工厂信息点建设，一台设备同时解决宽带上网与电话接入问题。

图8：点对点普通电话光端机应用组网示意（光纤到办公室、公安卡口）

当两端需要传输磁石电话时，4路话路接口可配置为MAG磁石电话制式，实现两个站点的磁石话机互连，适用于矿山井下、隧道等没有程控交换环境的点对点通信，同样可在一对光纤上与其他以太网、数据业务共传。

图9：点对点磁石电话光端机应用组网示意（MAG磁石话路传输）

IDM GTD442电话光端机传输距离与光模块选配

IDM GTD442电话光端机传输距离由所配光模块与光纤线路决定。设备单模标准配置的传输距离为20公里，收/发波长为1310nm/1550nm；若现场实际距离超过20公里，可选用远距离光模块实现更远距离的光纤传输。光口采用SFP可插拔结构，光模块可按需求配置，同一台设备通过更换光模块即可适应不同距离、不同光纤模式（单模或可选多模）的线路条件。

设备安装于-10℃~~+50℃、相对湿度0~~95%（无凝结）的环境中即可正常工作，供电可选择AC220V或DC-48V。选择光模块时建议根据实际光纤长度、光纤类型与两端设备的对接要求向厂家确认具体型号，以保证传输余量满足工程需要。

常见问题（FAQ）

IDM GTD442电话光端机支持几路电话？

IDM GTD442（连字符写法 IDM-GTD442 为同一型号）电话光端机支持4路话路接口，话路制式可配置为FXO局端自动电话、FXS远端自动电话或MAG磁石电话。话路音频范围为300Hz~3400Hz，语音编码采用ITU G.711中的A律压缩，环路电流为20mA/路。除4路电话外，设备还同时提供2路线速1000M以太网通道与2路RS485（或1路RS422）数据通道。
