PCMPCM设备 IDM MAP8E1-30综合业务交叉复用设备

IDM MAP8E1-30综合业务交叉复用设备是由北京瑞光极远数码科技有限公司研制的集64K窄带业务接入、PCM复用与64K时隙交叉连接于一体的综合业务平台，用于数据通信网络中接入层的业务接入与交叉。作为一款面向接入层的时隙交叉设备，该产品在PCM复用与交叉调度方面具备显著优势。这款8路E1综合业务交叉复用设备具备完整的同步定时功能，可在8路E1通道中完成64K级的无阻塞交叉连接，并同时提供30路64K业务，涵盖电话、磁石电话、共电电话与V.24等数据业务，适用于电力专网、轨道交通、军队与政府专网的接入节点。在政府专网光纤通信方案中，该综合业务接入设备可作为接入层核心节点，配合光纤复用设备实现多业务统一承载；在军队应急通信车方案中，其紧凑结构与双供电设计也能满足快速部署与高可靠通信的需求。瑞光极远凭借在PCM与光纤复用设备领域的技术积累，为各类专网用户提供稳定可靠的产品展示与解决方案支撑。

核心参数速览：8路E1 · 64K无阻塞交叉 · 30路64K业务 · 15个业务插卡槽位 · AC220V/DC-48V双供电 · 整机功耗≤150W · 482×309×44(mm)

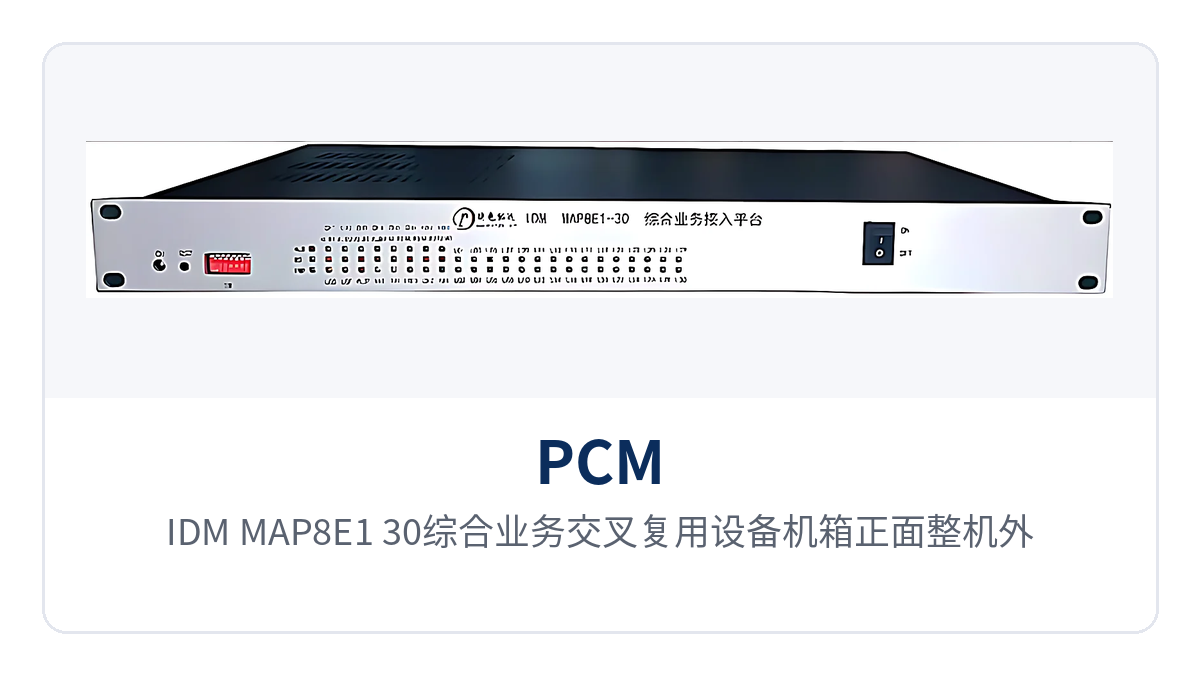

图1：IDM MAP8E1-30综合业务交叉复用设备机箱正面整机外观与运行指示灯

8路E1综合业务交叉复用设备是什么设备？

IDM MAP8E1-30综合业务交叉复用设备是一台以64K时隙为调度颗粒的接入与交叉一体化设备：一侧接入8路E1通道，另一侧提供话路与数据接口，业务进入设备后统一拆分到64K时隙，再按配置调配到目标E1通道的指定时隙。8路E1、64K交叉与30路业务集中在同一台机箱内，接入与调度由单机完成，接入节点不必再用复用设备与交叉设备两台机器串联。

综合业务交叉复用设备的核心价值在于把交叉调度能力下沉到接入层。站点侧的业务不必先汇聚到中心机房再排队调度，本地即可完成时隙分配；网管方面提供串口网管或以太网SNMP网管，远端可以查看链路与业务状态。8组E1可组成点对点、链网、星型网等结构，站点分布形态变化时组网方式随之调整。瑞光极远在该类综合业务接入设备的PCM调度与产品展示方面积累了成熟的工程经验，可针对政府专网光纤通信方案与军队应急通信车方案提供匹配的时隙交叉设备与光纤复用设备组合。

这台设备能做哪些事：核心功能一览

IDM MAP8E1-30综合业务交叉复用设备把窄带业务接入、PCM复用与时隙交叉集中在同一平台，各功能项与作用如下表。

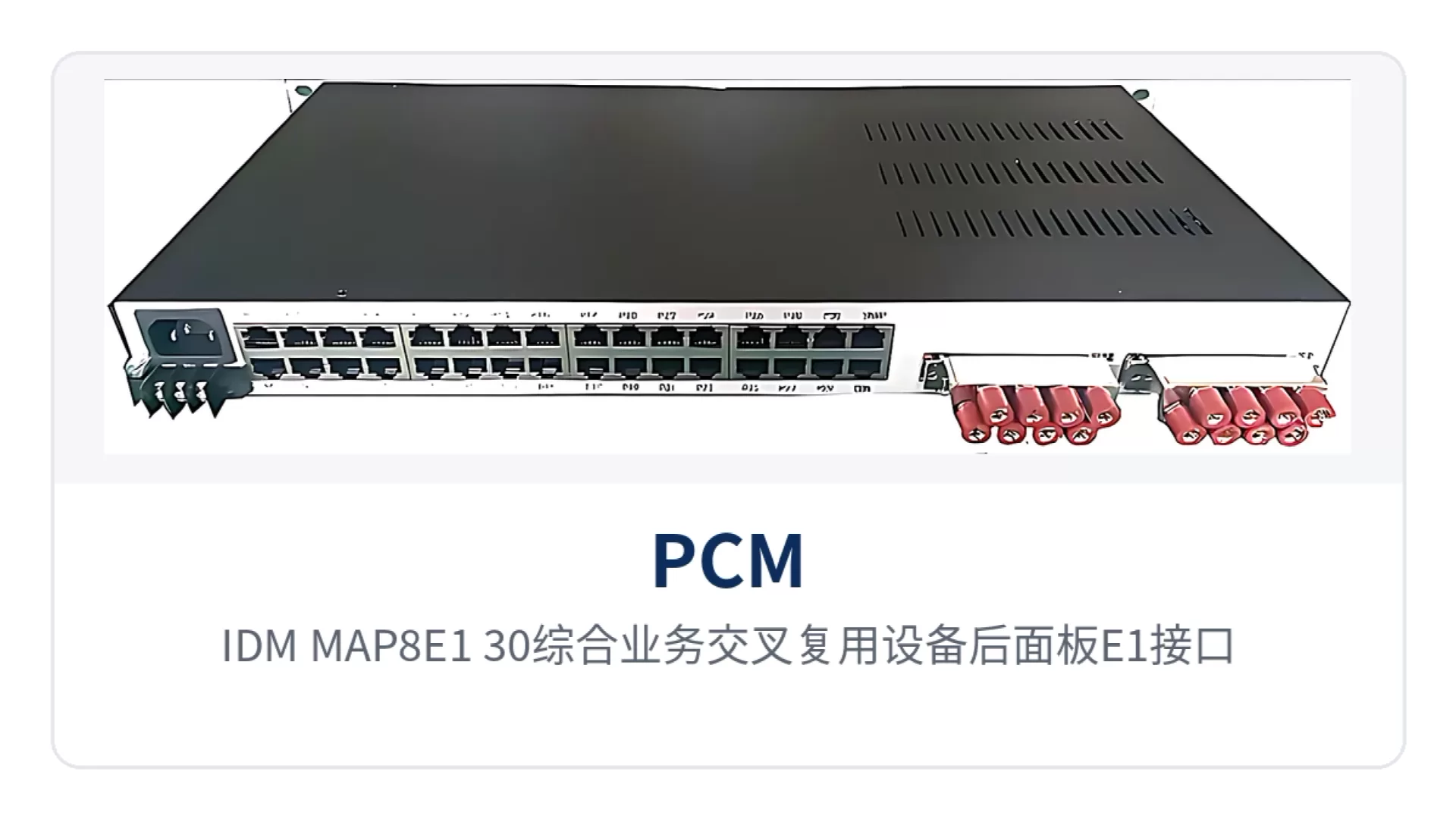

图2：IDM MAP8E1-30综合业务交叉复用设备后面板E1接口与业务接线端子特写

功能项	功能说明
8路E1接入与交叉	提供8个E1方向接入，在64K时隙级别完成通道之间的无阻塞交叉连接
64K时隙交叉连接	8组E1全时隙无阻塞交叉，任意时隙可调度到任意时隙，交叉关系按电路规划配置
30路64K业务接入	主机提供30路64K（或N×64K）用户窄带业务接入，语音与数据混合承载
业务插卡扩展	主板提供15个业务插卡槽位，每卡最多两路业务，按现场业务类型灵活配卡
同步定时	具备完整的同步定时功能，为E1链路与业务时隙提供统一时钟基准
网络管理	提供串口网管或以太网SNMP网管，支持远端状态监测与配置下发
组网形态	8组E1可组成点对点、链网、星型网等结构，适配不同站点布局
链路保护	支持E1传输链路主备保护应用，链路切换时既有话路与数据业务继续承载

技术参数总表

项目	参数/指标	说明/适用条件
E1码速率	2.048Mbps	E1线路标准速率
E1码型	HDB3	符合ITU-T G.703标准的线路码型
E1标准协议	支持ITU-T G.703	E1接口遵循的国际标准
E1阻抗	75Ω/120Ω	75Ω同轴或120Ω平衡两种接口形态
E1帧结构	PCM30/32	每帧32个时隙，其中30个时隙承载业务
E1信令	随路信令	线路与话路状态随语音时隙一起传递
以太网(FE)接口	RJ-45，传输速率N×VC12（N≤50）	标准协议支持IEEE802.3，工作方式全/半双工/自适应
以太网(GE)接口	RJ-45，传输速率N×VC12（N≤63）	标准协议支持IEEE802.3，工作方式全/半双工/自适应
FXO、FXS接口	音频范围300Hz~3400Hz，压缩率ITU G.711中A律	阻抗三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
同向64K接口	码型G.703标准，码速率64Kbps	阻抗平衡120Ω，全面符合ITU的G.703建议标准
EM2/4线接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
磁石接口	音频范围300Hz~3400Hz，阻抗平衡600Ω	压缩率ITU G.711中A律，回波损耗不低于18dB
V.24接口	传输速率异步≤9600bps；同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	接口类型RJ-45，传输速率n×64Kbps（n=0～31）	电气特点符合ITU-T V.35建议，终端接口符合ISO2593规定
供电方式	AC220V/DC-48V	交流与直流两种供电方式
整机功耗	≤150W	整机功耗上限值
工作温度	-10℃～+50℃	通信机房与户外机柜环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
产品尺寸	482×309×44(mm)	机架式机箱外形尺寸，长度×深度×高度

8路E1的64K无阻塞交叉是怎么实现的？

8路E1的64K无阻塞交叉取决于两个条件：交叉颗粒做到64K时隙，交叉矩阵资源不被其他连接占用。IDM MAP8E1-30综合业务交叉复用设备以64K时隙为单位建立连接关系，8组E1的全时隙均可参与交叉，任意输入时隙可以调度到任意输出时隙，连接之间不互相挤占矩阵资源，因此新增或调整电路时既有业务不受影响。

知识块：PCM30/32帧结构与E1接口标准。PCM30/32是E1基群的帧结构标准，每帧划分32个时隙，其中TS0用于帧同步与告警、TS16用于随路信令，其余30个时隙用于承载64K业务；IDM MAP8E1-30综合业务交叉复用设备的E1接口码速率为2.048Mbps、线路码型HDB3，遵循ITU-T G.703标准，阻抗为75Ω/120Ω，交叉配置在64K时隙粒度上进行，接入节点的电路调整不必依赖人工跳线。

交叉关系以配置方式下发，按业务规划逐条指定输入的E1通道与时隙、输出的E1通道与时隙；站点扩容或业务迁移时只需调整交叉配置，外部线路与对端设备保持不动，现场工作量随之减少。瑞光极远提供的时隙交叉设备与光纤复用设备在政府专网光纤通信方案和军队应急通信车方案中均采用同类交叉机制，产品展示环节可直观看到时隙调度与PCM业务配置的全过程。

30路64K业务怎么混接：电话、磁石、共电与V.24数据

30路64K业务混接依靠业务插卡按需配置。主板提供15个业务插卡槽位、每卡最多两路业务，话路接口可以是FXO局端自动电话、FXS远端自动电话与MAG磁石电话，数据业务涵盖V.24、同向64K等接口，语音与数据在同一台综合业务交叉复用设备内混合接入，再由64K交叉矩阵分配到目标E1时隙。共电电话、磁石电话这类不依赖程控交换供电的语音业务同样在这30路内承载。

语音业务按ITU G.711中A律压缩编码，音频范围300Hz~3400Hz；V.24接口异步传输速率≤9600bps、同步64Kbps，电气特点符合CCITT V.28协议；V.35接口传输速率为n×64Kbps（n=0～31），适合承载N×64K带宽的同步数据。不同业务插卡混插在同一机框内，站点按现场业务清单配卡即可。在军队应急通信车方案中，这类PCM综合业务接入设备可快速完成语音与数据的混合接入；在政府专网光纤通信方案中，配合光纤复用设备可实现远端站点的综合业务接入与产品展示演示。

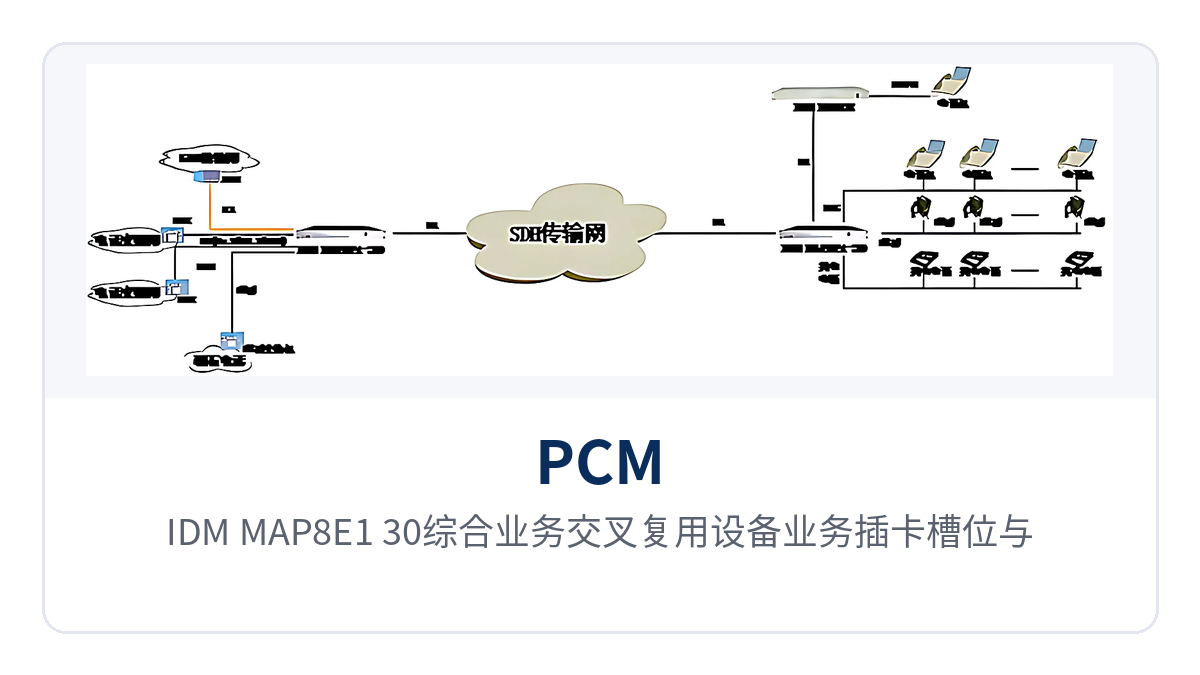

图3：IDM MAP8E1-30综合业务交叉复用设备业务插卡槽位与告警指示灯特写

供电、结构与网管：AC220V/DC-48V双供电怎么用

AC220V/DC-48V双供电指同一台设备可接入交流220V电源或直流-48V电源，站点按既有电源条件任选其一，整机功耗≤150W。变电站与通信机房通常同时具备市电与直流两套电源体系，野外站点更多使用-48V蓄电池组，两种现场可以用同一型号覆盖，备件与运维口径统一。

IDM MAP8E1-30综合业务交叉复用设备工作温度-10℃～+50℃、相对湿度0~95%（无凝结），外形尺寸482×309×44(mm)，可装入标准机柜或车载机架；业务侧提供30路64K接入能力与15个业务插卡槽位，站点扩容时以插入业务卡的方式增加接口，不必更换整机。

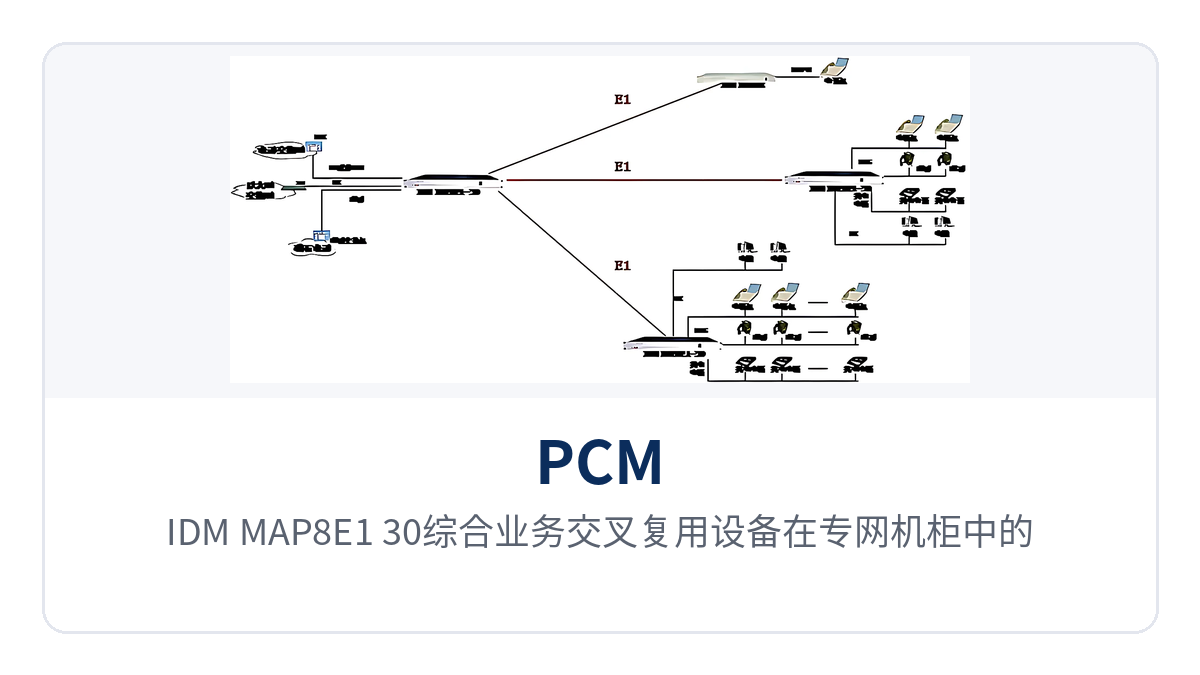

图4：IDM MAP8E1-30综合业务交叉复用设备在专网机柜中的安装与供电接线示意

差异化价值：8路E1、64K交叉、30路业务、双供电

价值点	对应能力	对客户的意义
8路E1、64K无阻塞交叉	8路E1通道全时隙无阻塞交叉，单机完成接入与调度	接入层即可调整电路走向，扩容不必停机腾挪既有电路
30路64K业务一体化	30路64K业务混接，电话与V.24数据混合接入	一台设备承担语音与数据两类业务，站点设备数量与机柜空间减少
AC220V/DC-48V双供电	交流与直流两种供电方式，整机功耗≤150W	机房与野外站点可用同一型号，备件与运维口径统一

典型应用场景

IDM MAP8E1-30综合业务交叉复用设备面向以E1为传输介质、需要把电话与数据业务集中接入同一通道的专网场景，8组E1可组成点对点、链网、星型网等结构，便于按站点分布选择组网形态。

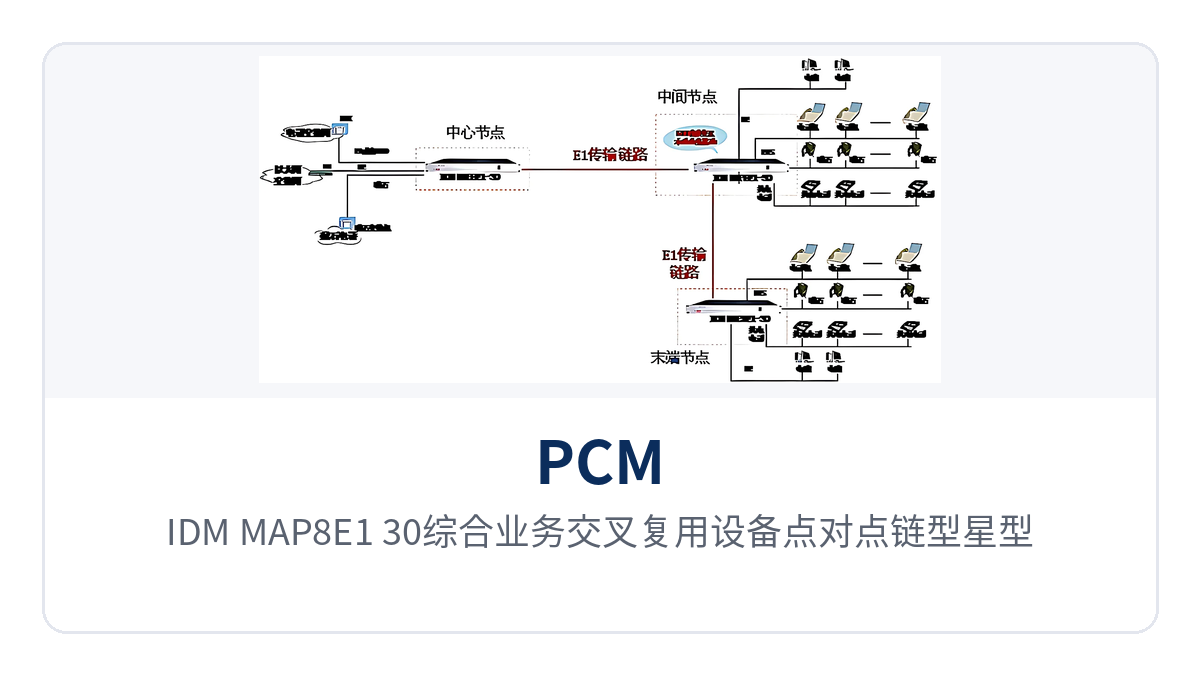

图5：IDM MAP8E1-30综合业务交叉复用设备点对点链型星型组网拓扑示意图

电力专网：8路E1无阻塞交叉，变电站业务一机调度

电力专网的变电站、开闭所与调度中心之间既跑调度电话，也跑远动与监控的低速数据。IDM MAP8E1-30综合业务交叉复用设备把各方向的E1集中接入，在64K时隙级别把话路与数据分别交叉到对应通道，一条E1同时承载语音与数据，专网线路数量随之减少；新增间隔或调整业务归属时只改交叉配置，布线保持不动。

轨道交通：30路64K业务混接，站间通信省设备省空间

轨道交通沿线站点分散，站间联络电话与监控数据需要在中心侧统一汇聚。IDM MAP8E1-30综合业务交叉复用设备以30路64K业务混接的方式，把电话、磁石电话与V.24数据在一台设备内接入，再由E1通道上送；15个业务插卡槽位按站点业务类型配卡，不必为每种业务单独架设一台传输设备，机柜空间与配套电源随之减少。

军队与政府专网：AC/DC双供电，≤150W低耗，野外站点稳运行

军队与政府专网的野外站点供电条件随现场变化，机房交流电与车载、站点直流电源都可能遇到。IDM MAP8E1-30综合业务交叉复用设备支持AC220V/DC-48V双供电，整机功耗≤150W，工作温度-10℃～+50℃，可装入机柜或车载机架；野外站点用-48V直流供电即可长期在线，业务变更时由中心侧调整时隙交叉配置，现场无需重新接线。在军队应急通信车方案中，该设备可依托车载直流电源快速开通，配合光纤复用设备实现现场业务的高效回传；在政府专网光纤通信方案中，该设备可作为接入层节点，将语音与数据业务统一收敛至光纤传输通道，简化专网架构。
