IDM-240综合业务交叉复用设备

IDM-240 240路PCM综合业务复用设备是北京瑞光极远数码科技有限公司采用专用大规模集成电路研制的PCM复用设备，用于完成 8 个 E1 信号的交叉复用与用户业务接入，单台 19 英寸 6U 机框可提供 240 路用户接口、8 个 E1 方向，是一款面向多业务场景的综合业务接入设备。

IDM-240 以模块化插槽组织容量，用户盘按项目需要选配话音、数据与信令接口卡，把电力、公安、金融、学校等系统的语音、数据与视频监控业务汇聚到 E1 专线或光纤通道上传输。整机内置时隙交叉设备与光纤复用设备能力，可灵活适配政府专网光纤通信方案与军队应急通信车方案中的专线接入需求，产品展示中的多种接口配置也直观体现了瑞光极远在综合业务接入领域的成熟设计。

核心参数速览：240路用户接口 · 8个E1方向 · 19英寸6U 13插槽 · 两级时隙交叉 1024×1024 · 双电源双CMU热备份 · NetGuard 网管

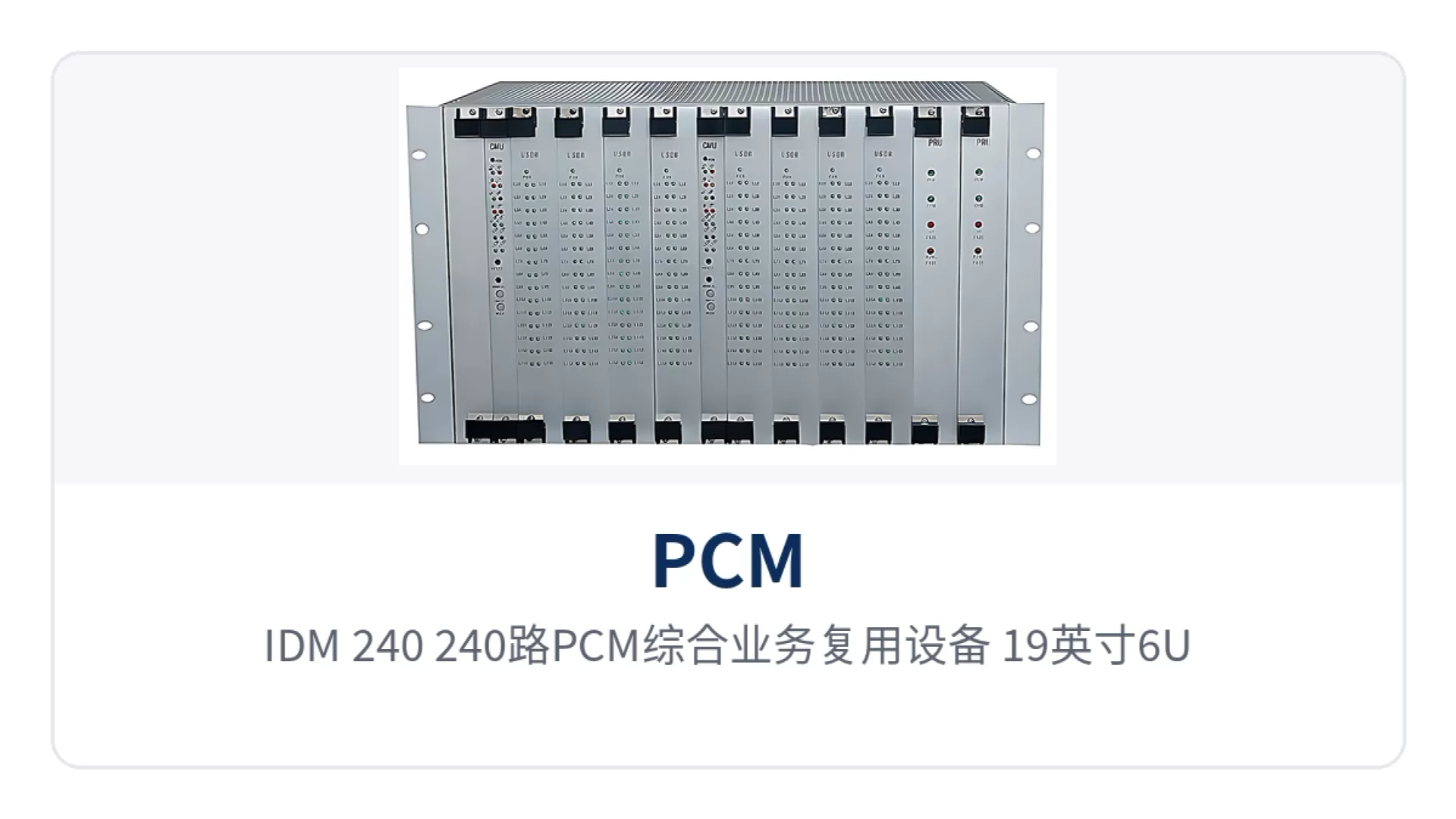

图1：IDM-240 240路PCM综合业务复用设备 19英寸6U机箱正面与13个插槽布局

240路PCM综合业务复用设备是什么设备？

IDM-240 是一款 240 路 PCM 综合业务接入设备，采用 19 英寸 6U 标准机箱，整机共 13 个插槽：2 个 CMU 槽、8 个 USER 槽、2 个 PRU 槽与 1 个扩展槽。2 个 CMU 槽承载 E1 接口复用处理盘，负责 8 个 E1 方向的复用与交叉处理，8 个 USER 槽各承载一张用户盘，每张用户盘内设 15 个用户接口卡槽位。

按每块用户接口卡通常含 2 路 64K 业务计算，整机满配即为 8 盘 × 15 卡位 × 2 路 = 240 路用户接口，同时处理 8 个 2M 业务。多功能槽位还可插入 PDH 光接口模块，让宽带 IP 业务与窄带 E1 业务在同一机框内复用，设备由此兼有 PCM 复用与以太网接入能力，也使其成为一款兼具光纤复用设备属性的综合业务接入设备。

一台 6U 机框能提供哪些功能？

IDM-240 的能力围绕大容量接入、两级时隙交叉与运行可靠性三条线索展开，功能项与作用汇总于下表。表内各项按整机满配口径列出，实际可用的接口种类与路数以项目配卡为准，配卡数量直接决定组网成本。

功能项	功能说明
两级时隙交叉连接	一级交叉含两组 256×256 全交叉矩阵，完成两组 4 个 2M 即 120 个 64K 全交叉；二级交叉为 1024×1024（即 32 个 2M）矩阵，按用户需求灵活配置业务连接模式
模块化混插	同一机框可插入基于 E1 接口的交叉复用盘、基于光纤的宽带（IP 接口）与窄带（E1 接口）复用盘、基于 E1 接口的时隙交叉连接盘，按接口数量选配复用盘数量
240路用户接口	8 张用户盘 × 每盘 15 个用户接口卡槽位，单卡通常 2 路 64K 接入业务，满配 240 路
8个E1方向	240 路用户接口业务可分配到 8 个 E1 方向上传输，单机同时处理 8 个 2M 业务
时钟与接口模式	可设为主时钟、外时钟、线路时钟、用户时钟，可设为交换机接口或用户接口，局远兼容
NetGuard 网管	通过 NetGuard 网管软件对业务组网做智能化配置管理，各站时隙灵活调配，设备运行情况实时监控
双电源双 CMU 热备份	2 个 PRU 电源盘位与 2 个 CMU 盘位构成双电源双 CMU 热备份，主用盘异常时由备用盘承接业务
结构与防护	机身散热系统配合电磁干扰屏蔽机箱，保障设备在复杂机房与户外机柜条件下正常运转

两级时隙交叉怎么支撑中心站对多分站的时隙调配？

两级时隙交叉是 IDM-240 作为时隙交叉设备区别于普通 PCM 复用设备的核心能力：一级交叉在设备内部完成两组 4 个 2M、即 120 个 64K 时隙的全交叉连接，二级交叉以 1024×1024（32 个 2M）矩阵承担更大幅度的时隙调度，业务连接模式可按用户需求灵活配置。

中心站对应多个分中心的网络结构是这一架构的主要落点。IDM-240 整机接入 8 个 E1，而二级交叉矩阵的容量为 32 个 2M，交叉资源相对于接入规模留有余量，分站增减或业务改向时优先在矩阵内重新分配时隙，不会因矩阵内部资源紧张而阻塞在运业务。

时隙调配通过 NetGuard 网管软件下发：把某分站的话路指定到中心站某一 E1 的指定 64K 时隙，把监控数据指定到另一时隙，一条 E1 因此可同时承载语音与数据。分站扩容时只改时隙配置，外部传输线路与对端设备保持不动，现场施工量集中在配卡与接线环节，这一特性也让该设备在专线接入场景中便于快速开通与调整。

240路用户接口怎么配：20 多种接口卡覆盖三类业务

用户盘采用独立用户模块设计，同一机框内可混插话音、数据与信令三类接口卡，可选接口种类达 30 多种，并能按用户需要任意变换。下列接口按业务类型归并，具体配置以项目配卡清单与厂家技术资料为准。

• 话音接口：FXO、FXS、极性翻转与来电显示电话、磁石、2100Hz 载波磁石、热线、载波、EM2/4 线音频、高保真音频；

• 数据接口：64K 同向、V.24/V.28（RS232/RS485）、V.35（n×64K）、10Base-T；

• 信令与中继接口：基带中继接口卡、一号信令卡、电话交换卡。

配卡按“先统计业务、再核对时隙”的顺序推进。先点数站点需要的电话、磁石、音频与数据路数，换算成各类接口卡的张数；再核对 8 个 E1 方向的时隙占用，把 240 路业务按方向分摊到各条 E1；最后用 NetGuard 网管核对配置与实际业务是否一致，扩容时加卡即可，不必更换机框。

双电源双 CMU 热备份与 240 路容量怎么保障专网不中断？

双电源双 CMU 热备份解决的是单盘故障导致整站业务停摆的问题。IDM-240 机框预留 2 个 PRU 电源盘位与 2 个 CMU 盘位，主用盘工作时备用盘同步热备，电源盘或复用处理盘异常时由备用盘承接业务，240 路用户接口与 8 个 E1 方向的业务不因一块盘退出而中断。

可靠性还落在时钟与结构两处。设备可设为主时钟、外时钟、线路时钟与用户时钟，可设为交换机接口或用户接口，局远兼容，组网时按现网时钟源选一种模式即可，不必另加时钟设备；机身散热系统与电磁干扰屏蔽机箱则把温度与干扰对长期在线运行的影响压到可控范围。正因如此，瑞光极远以该平台为基础构建的政府专网光纤通信方案与军队应急通信车方案，能够在无人值守机房与车载颠簸环境下保持业务连续。

IDM-240 技术参数

下列参数取自 IDM-240 的技术资料，容量类指标按整机满配口径给出，接口种类与配卡数量以项目配置和商务确认为准。核对时建议把插槽占用、E1 方向数与用户接口路数三项放在一起看，三者共同决定整机配置。

项目	参数/指标	说明/适用条件
机箱结构	19 英寸 6U 标准机箱	集中式插盘结构，可装入标准 19 英寸机架
插槽总数	13 个	2 个 CMU 槽、8 个 USER 槽、2 个 PRU 槽、1 个扩展槽
CMU 槽位	2 个	承载 E1 接口复用处理盘，支持双 CMU 热备份
USER 槽位	8 个	每槽插 1 张用户盘，每盘 15 个用户接口卡槽位
用户接口卡槽位	15 个/盘	每块用户接口卡通常含 2 路 64K 接入业务
用户接口容量	240 路	8 盘 × 15 卡位 × 2 路，满配口径
E1 处理能力	8 个 E1（8 个 2M）	240 路用户业务可分配到 8 个 E1 方向上传输
交叉连接	一级 2 组 256×256；二级 1024×1024	一级完成两组 4 个 2M 即 120 个 64K 全交叉，二级为 32 个 2M 矩阵
时钟模式	主时钟 / 外时钟 / 线路时钟 / 用户时钟	可设为交换机接口或用户接口，局远兼容
用户接口类型	20 多种接口卡、30 多种接口	话音、数据、信令与中继三类，按项目配卡
光接口扩展	多功能槽位可插 PDH 光接口模块	宽带 IP 与窄带 E1 业务在光纤上复用
网管方式	NetGuard 网管软件	各站时隙调配与设备运行状态实时监控
供电与备份	2 个 PRU 电源盘位，双电源热备份	单盘异常时由备用盘承接业务
结构防护	机身散热系统 + 电磁干扰屏蔽机箱	适应复杂机房与户外机柜环境

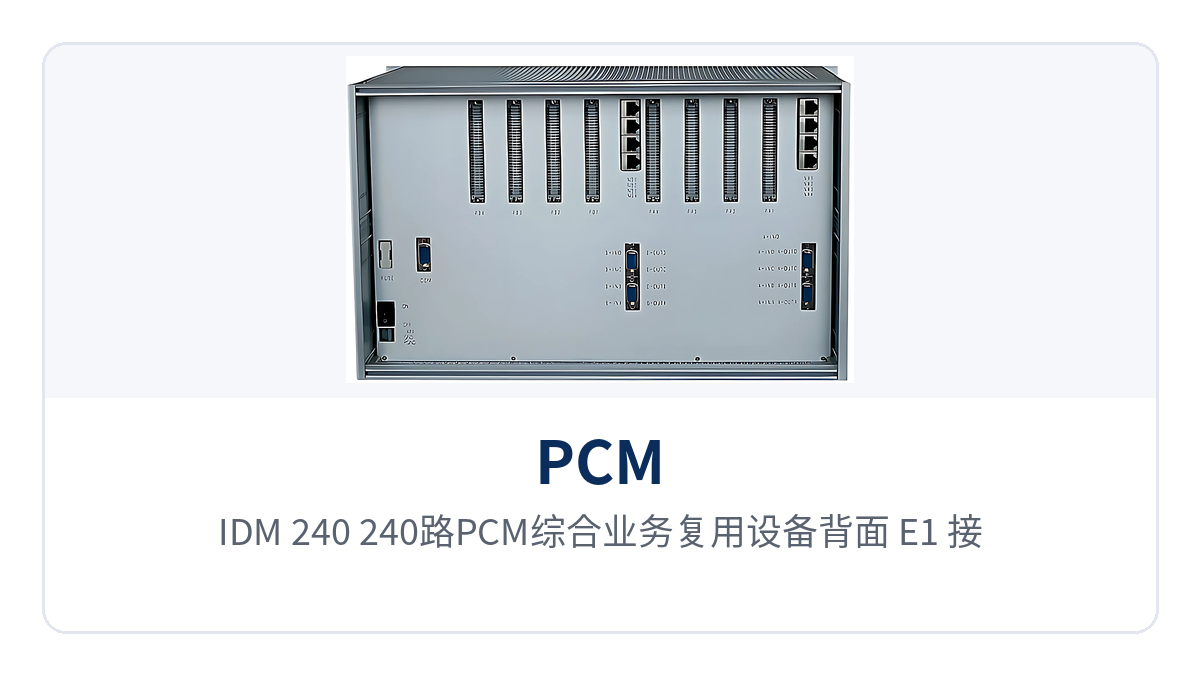

图2：IDM-240 240路PCM综合业务复用设备背面 E1 接口与业务接线端子特写

240路用户接口 8个E1方向 双电源热备份 两级时隙交叉 的价值对照

买一台 6U 机框到底换来什么，可以按三项能力逐条对照。下表左栏是卖点短标签的原话，右栏把容量、时隙调度与供电备份换算成现场可感知的收益，便于在方案阶段与分站清单一起核算，判断配置是否够用。

差异化点	对应能力与客户价值
240路用户接口、8个E1方向	单机框即可承接中心站大容量产品展示汇聚：240 路话音、数据与视频监控业务分配到 8 个 E1 方向，分站业务不必分散到多台小容量光纤复用设备
双电源热备份	双电源双 CMU 热备份保障专网业务不中断：2 个 PRU 盘位与 2 个 CMU 盘位互备，单盘异常由备用盘承接，无人值守机房不必连夜赶现场
两级时隙交叉	中心站对多分站灵活调配：二级 1024×1024 交叉矩阵按业务连接模式配置，分站增减或业务改向只调整时隙，传输线路与对端时隙交叉设备保持不动

典型应用场景

IDM-240 面向以 E1 专线为传输骨架、需要在中心站集中汇聚语音与数据的行业专网。用户盘按业务清单配卡，多功能槽位按线路条件插光接口模块，一台 6U 机框同时覆盖窄带语音、低速数据与视频监控业务的上传需求。

电力专网：调度电话与远动数据同框汇聚

电力专网的变电站、开闭所与调度中心之间既跑调度电话，也跑远动、保护信号等低速数据。IDM-240 作为综合业务接入设备把各方向的 E1 集中接入，在 64K 时隙级别把话路与数据分别交叉到对应通道，一条 E1 同时承载语音与数据，专网线路数量随之减少。

新增间隔或调整业务归属时，由中心站通过 NetGuard 网管改时隙配置，变电站现场不动布线；双电源双 CMU 热备份配合屏蔽机箱，适配无人值守变电站长期在线运行的要求。

公安与军队专网：大容量接入与多分站调度

公安与军队专网的指挥中心需要把下属单位的电话、数据与视频监控业务汇到同一节点，分站数量多、业务归属调整频繁。IDM-240 的 240 路用户接口让中心站一次接入大批话路与数据端口，两级时隙交叉把业务按分站重新编排，契合军队应急通信车方案对快速开设与灵活调度的高要求。

设备可设为交换机接口或用户接口、局远兼容，接入既有程控交换设备时不必更换对端；多功能槽位插入 PDH 光接口模块后，业务可经光纤延伸到远端站点，链型、星型、树型拓扑都能组。双电源双 CMU 热备份与屏蔽机箱让中心机房和下属站点可用同一种备件口径。

金融与学校专线接入：小容量远端站点向上汇聚

金融网点与校园的专线接入以话路、低速数据与监控为主，站点分散、单站业务量不大。IDM-240 部署在支行机房或校区中心机房，用少量接口卡即可承接下辖网点的专线接入业务，剩余卡位留给后续扩容，不必为每类业务单架一台设备。

远端站点可用 IDM-120 系列、IDM-30 系列、IDM-mini 系列设备接入，再经 E1 或光纤上联到 IDM-240，用户按容量要求与经济性自由选择，全网备件与运维口径统一。
