PCM复用设备IDM MUX8

IDM MUX8 双E1互备份PCM复用设备是北京瑞光极远数码科技有限公司（Raytrans）研制的综合业务接入设备，由19英寸1U标准机箱、两条E1线路接口以及4组业务槽位加1组扩展槽位组成，用于把电话、磁石、EM音频与串口数据等64K业务复用到E1通道上传输，完成多业务的产品展示与集中接入。

设备面向线路侧只预留一到两条E1、站内业务类型却比较杂的专网站点，可配在政府专网光纤通信方案、智慧矿山通信方案与军队应急通信车方案的站点侧。两条E1可选互备份或时隙提取模式，一条链路异常时业务切换到另一条承载。

8路64K业务由业务卡混插实现，一台1U设备替代多台单业务转换器，在有限的机柜空间内完成多业务集中接入。业务类型变化时只换卡、不改机箱与既有E1线路，站点维护面收敛到一台设备与一套供电。

核心参数速览：双E1互备份 · 8路64K业务 · 4+1槽位混插 · 双电源可选 · 1U模块化 · E1速率2.048Mbps

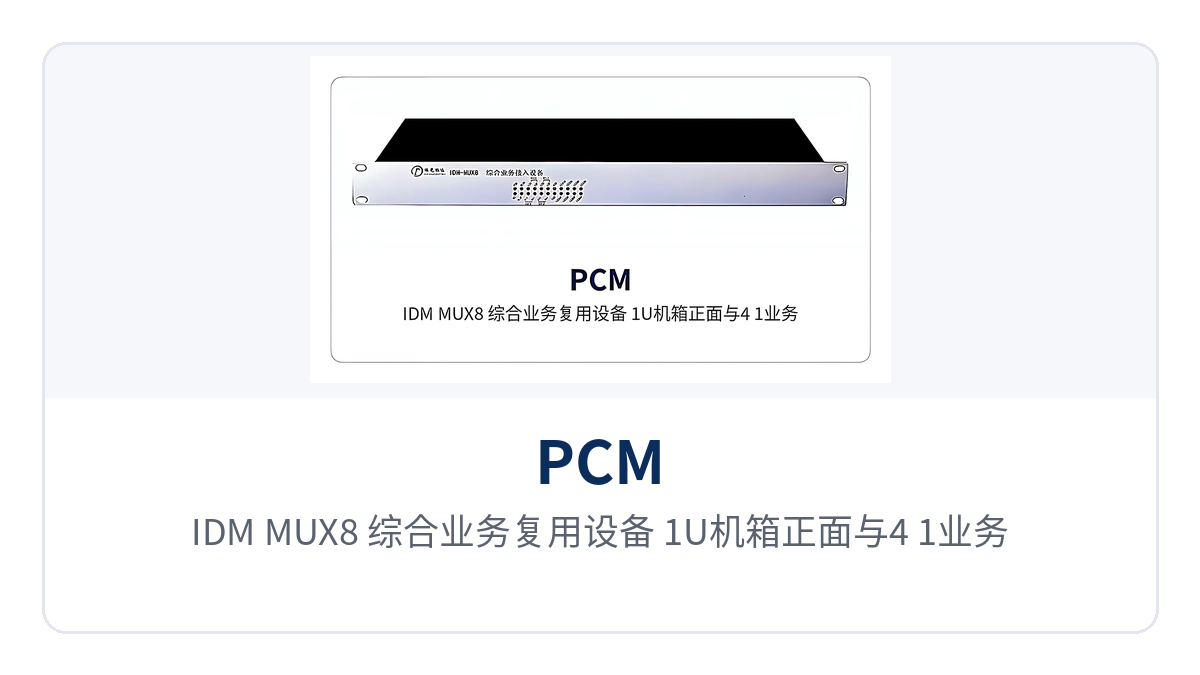

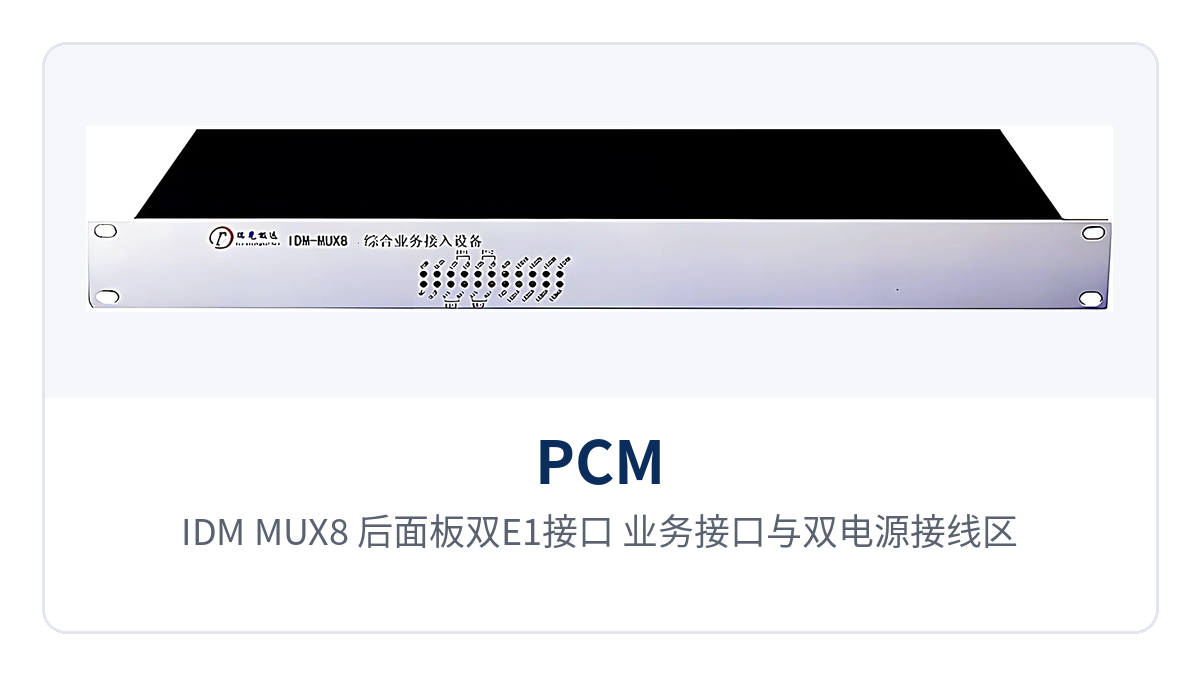

图1：IDM MUX8 综合业务复用设备 1U机箱正面与4+1业务槽位布局

IDM MUX8 是什么设备？

IDM MUX8 是以PCM复用为核心、把窄带业务接入与E1线路传输集成在一台1U机箱内的综合业务接入设备。设备一侧面向FXS/FXO电话、磁石、EM2/4线音频与RS232/RS422/RS485串口等用户接口，另一侧以两条E1接口对外，用户业务在设备内部按PCM30/32帧结构装入2.048Mbps的E1时隙。

PCM复用设备的通用原理，是把64K语音与数据业务按PCM30/32帧结构复用到2.048Mbps的E1通道上传输。E1接口遵循ITU-T G.703建议，码型为HDB3，阻抗可选75Ω或120Ω，帧结构为PCM30/32，信令采用随路信令。

一条E1到站、站内业务却杂，设备解决什么问题

输电线路沿线的通信站、铁路区间机房与矿山井下机电硐室通常只预留一条E1通道，站内要接的业务却涵盖调度电话、磁石话机、音频中继和远动串口数据。IDM MUX8 把这些业务分别做在业务卡上，插在同一台1U机箱的槽位里，对外只呈现一到两条E1线路接口，产品展示的接口布局也正对应这种“多业务、少线路”的站点形态。

一台设备承载多类业务，站点只需维护一条E1线路与一套供电，机柜内占用1U空间。业务类型变化或路数增加时，在4组槽位或扩展槽位上更换、增加业务卡即可，机箱、背板与既有的E1线路保持不动。

双E1互备份PCM复用设备怎么组网：互备份与时隙提取两种模式

双E1互备份PCM复用设备的双E1接口有两种工作方式，按链路条件二选一配置：链路只有一条可靠路径时做互备份，两条链路分属不同方向或不同业务时做时隙提取。站点先按业务流向与链路数量定模式，再把业务卡的时隙分配到链路上。

互备份模式适合什么链路条件

互备份模式下两条E1承载同一批业务，一条作为主用、一条作为备用。主用链路中断或误码超出可用范围时，业务切换到备用链路继续传输，站点不必更换设备，也不必重新配置业务卡。

互备份适合只有单一业务流向、又对连续性要求高的站点，例如变电站到调度中心的调度电话通道。两条E1通常来自两条不同的传输路径，路径分离才有备份意义；两条E1走同一根光缆或同一台上游设备时，备份效果会被共同的故障点抵消。

图2：IDM MUX8 双E1接口与链路状态指示灯特写

两条E1怎么选互备份还是时隙提取

两条E1怎么选互备份还是时隙提取，看站内业务的流向是否一致。全部业务都送到同一个对端站点，选互备份；业务要分送两个方向或两类系统，选时隙提取。判断依据是业务清单上的对端地址，不是链路带宽或接口数量。

时隙提取模式下两条E1各自承载分配的时隙，设备从两条E1中提取所需时隙给不同业务使用。一条E1可以留给调度电话，另一条承载远动数据或图像监控，两个方向的业务在同一台设备内分配，不必为每个方向单独配一台复用设备。

在智慧矿山通信方案中，井下语音与监测数据分送不同系统，时隙提取模式正好对应这类业务流向。配置时先按业务清单统计每个方向需要的话路与数据路数，再核算每条E1的时隙占用，给后续扩容留出余量。

E1速率为2.048Mbps，按PCM30/32帧结构每帧提供32个64K时隙，同步与信令占去一部分，可用时隙按业务路数逐条计算。业务路数接近单条E1容量上限时，应把业务分到两条E1上，避免扩容时无时隙可分配。

8路64K业务混插怎么配卡

8路64K业务混插怎么配卡，先看站内业务清单上的接口类型，再按类型选业务卡插入4组槽位或扩展槽位。同一台1U机箱的槽位由语音卡、音频卡与数据卡共用，FXS、FXO、磁石、EM2/4线、V.24与RS232/RS422/RS485业务可以按需组合。

业务卡对应的接口参数如下表，音频类业务卡的音频范围、压缩率与阻抗按产品资料标注，数据类业务卡的速率与协议一并列出。参数取产品资料，具体配置按项目业务清单确定，收发两端成对选卡。

业务卡类型	接口标准与参数	典型接入对象
FXS	音频300Hz~3400Hz，G.711 A律，环路电流20mA/路	模拟话机、传真机
FXO	音频300Hz~3400Hz，G.711 A律，三元复式阻抗200Ω+560Ω//0.1μF	交换机用户线、市话中继
磁石	音频300Hz~3400Hz，平衡600Ω，回波损耗不低于18dB	磁石话机、调度总机
EM2/4线	音频300Hz~3400Hz，平衡600Ω，G.711 A律	音频中继、广播与扩音设备
V.24	异步≤9600bps，同步64Kbps，符合CCITT V.28	远动终端、串口采集设备
V.35	n×64Kbps（n=0～31），符合ITU-T V.35与ISO2593	路由器广域口、宽带数据终端

配卡时还要核对每路业务的时隙占用与对端设备的接口类型，收发两端业务卡成对配置。8路64K混插指设备可提供的64K业务路数，话音与数据业务路数之和按8路配置；具体可插卡数按机箱的槽位数量确定，4+1槽位可按业务增减调整。

图3：IDM MUX8 语音卡与数据卡在4+1槽位混插安装特写

核心功能与性能参数

IDM MUX8 的功能集中在双E1链路、业务接入与模块化扩展三项，各功能项与作用见下表。功能说明按产品资料归纳，选型时按项目实际需要的业务类型逐项对照，用不到的功能项可以不做配置。作为一款面向多场景的PCM综合业务接入设备，瑞光极远（Raytrans）IDM MUX8在政府专网光纤通信方案、智慧矿山通信方案与军队应急通信车方案中均可作为业务接入节点使用。

功能项	功能说明
双E1传输接口	提供两条E1线路接口，速率2.048Mbps，码型HDB3，遵循ITU-T G.703
链路备份	两条E1可配置互备份模式，一条链路异常时业务切换到另一条承载
时隙提取	两条E1可配置时隙提取模式，按业务需要从两条链路提取时隙分配使用
多业务混插	提供8路64K业务接口，可选FXS、FXO、磁石、共电、EM2/4线与V.24等业务卡
模块化结构	19英寸1U机箱，4组业务槽位加1组扩展槽位，业务卡按需配置
双电源供电	供电支持AC220V或DC-48V，可选双电源配置
接口转换	可作为接口转换器使用，把以太网、语音、V.35、V.24等业务转换为E1数据流
通道延伸	适合通过微波、DDN专网等信道延伸接口的工作距离，扩大服务范围

性能与接口参数见下表，涵盖E1接口、各类业务接口、供电方式与工作环境。参数以产品资料为准，标注适用条件的项目按条件使用，项目供货配置与资料不一致时以供货配置单为准。

项目	参数/指标	说明/适用条件
E1码速率	2.048Mbps	码型HDB3，帧结构PCM30/32，随路信令
E1标准与阻抗	支持ITU-T G.703，阻抗75Ω/120Ω	按对端接口选75Ω同轴或120Ω平衡
以太网接口	RJ-45，N×VC12（N≤50）	支持IEEE802.3，全/半双工/自适应
同向64K接口	G.703标准，64Kbps，平衡120Ω	全面符合ITU-T G.703建议
FXO/FXS音频	300Hz~3400Hz，G.711 A律	环路电流20mA/路，三元复式阻抗200Ω+560Ω//0.1μF
EM2/4线与磁石音频	300Hz~3400Hz，平衡600Ω	回波损耗不低于18dB，压缩率G.711 A律
V.24接口	异步≤9600bps，同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	n×64Kbps（n=0～31），RJ-45	符合ITU-T V.35建议，终端接口符合ISO2593规定
供电方式	AC220V/DC-48V	可选双电源配置，适配交流机房与直流站点
整机功耗	≤150W	整机功耗上限，按满配业务卡核算
工作环境	温度-10℃+50℃，湿度095%（无凝结）	机房、站房与车载机柜环境适用
产品尺寸	220×141×39mm	19英寸1U标准机箱结构

三项差异化能力与现场价值的对应关系见下表，左列是设备具备的能力，右列是该能力在站点上解决的具体问题。选型时按站点条件逐项核对，用不到的能力项可以不做配置，具体板卡配置以商务确认单为准。

差异化卖点	对现场的价值
双E1互备份	单条链路异常业务自动切换另一条承载，业务流向不同的站点也能共用一台设备
4+1槽位混插8路64K业务	一机替代多台单业务转换器，机柜设备数量与用户侧接线数量同时下降
AC220V/DC-48V双电源可选	交直流站点共用同一机型备件通用，交流机房与直流供电站点不必准备两种机型

双电源PCM设备怎么接电

双电源PCM设备怎么接电，按站点供电条件选型：机房有交流屏时用AC220V电源模块，直流供电站点用DC-48V电源模块，两类条件都具备时可配双电源。电源模块装在设备内部，对外只留接线端子，接线前先核对配电屏的输出电压与容量。

双电源配置下两路电源同时接入，一路失电时由另一路继续供电，业务随之延续。接线时两路电源分别从不同的配电回路引入，两路都取自同一个空开时，空开跳闸会同时切断两路供电。

供电与环境参数为AC220V或DC-48V供电、整机功耗≤150W、工作温度-10℃+50℃、相对湿度095%（无凝结）。19英寸1U机箱可直接装入标准机柜，占用1U高度，交流与直流机型的外形与安装方式一致，站点之间备件通用。瑞光极远（Raytrans）该系列PCM设备在政府专网光纤通信方案、智慧矿山通信方案及军队应急通信车方案中，均可依托上述双电源与产品展示配置实现灵活部署。

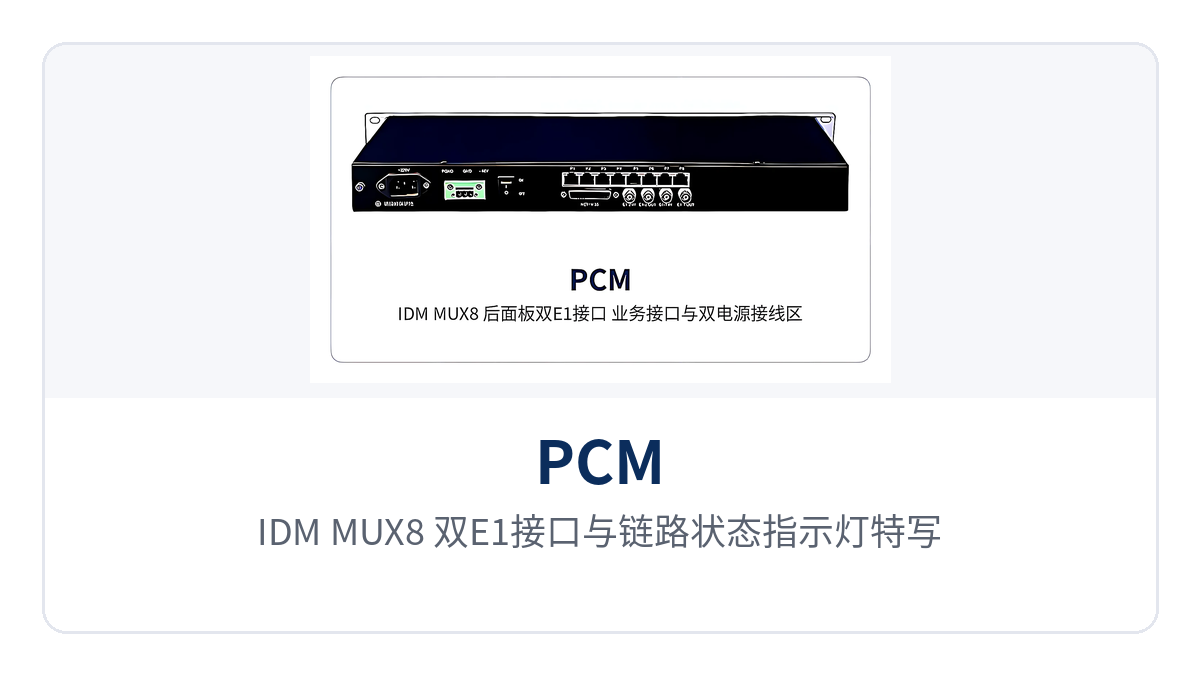

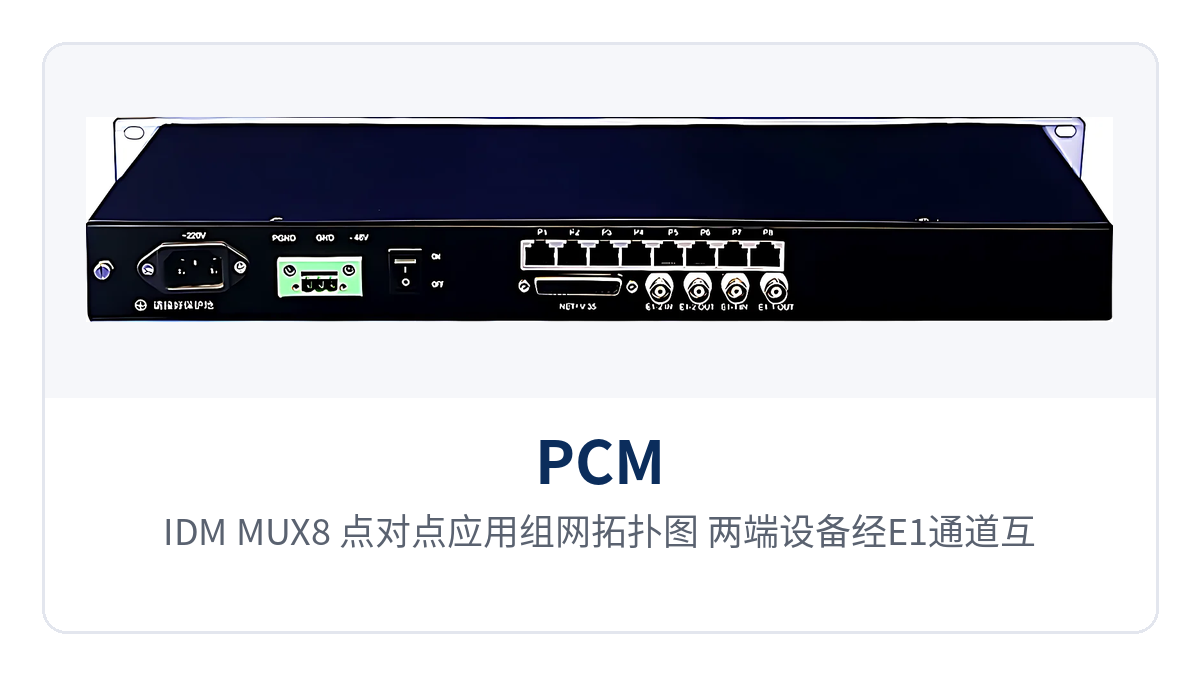

图4：IDM MUX8 后面板双E1接口、业务接口与双电源接线区

典型应用场景

IDM MUX8 这款 PCM 复用设备面向通道资源有限、业务种类偏杂的专网站点，三个行业的差异主要在双E1工作模式与业务卡组合方式。组网结构都是点对点，两端各一台设备、中间由E1通道连接，业务在两端对称配置。

瑞光极远（Raytrans）针对不同行业需求，基于IDM MUX8 分别形成了政府专网光纤通信方案、智慧矿山通信方案与军队应急通信车方案。三类方案的产品展示配置相同，差别在业务卡选型与两条E1的工作模式。

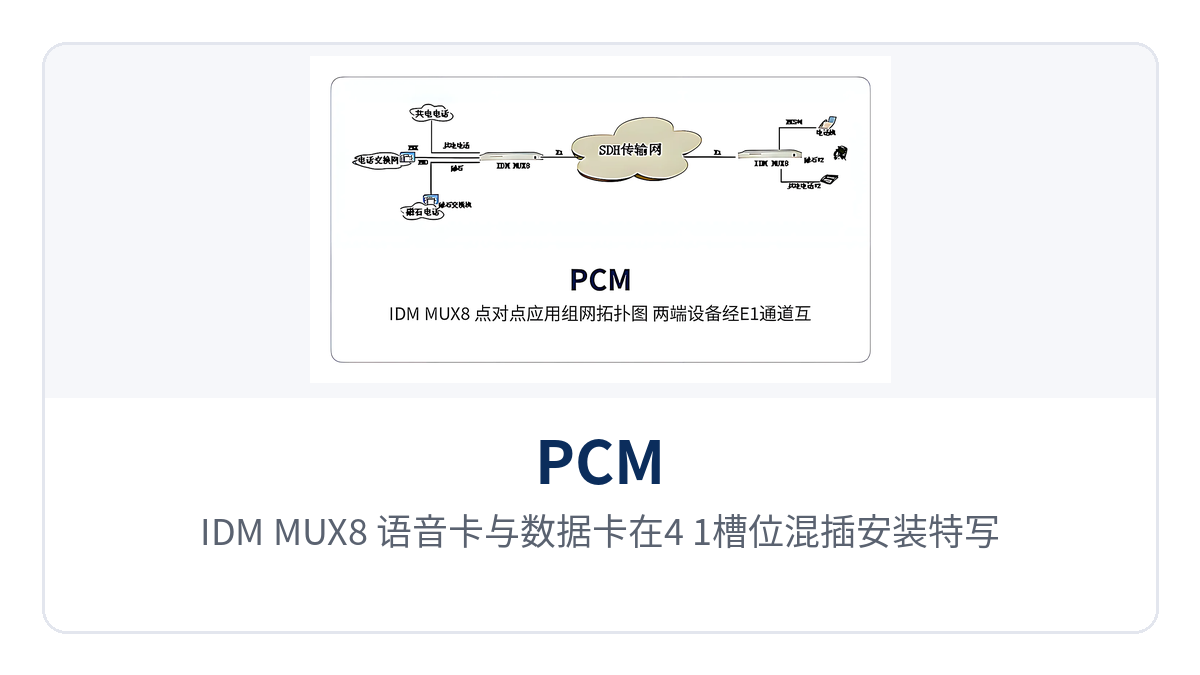

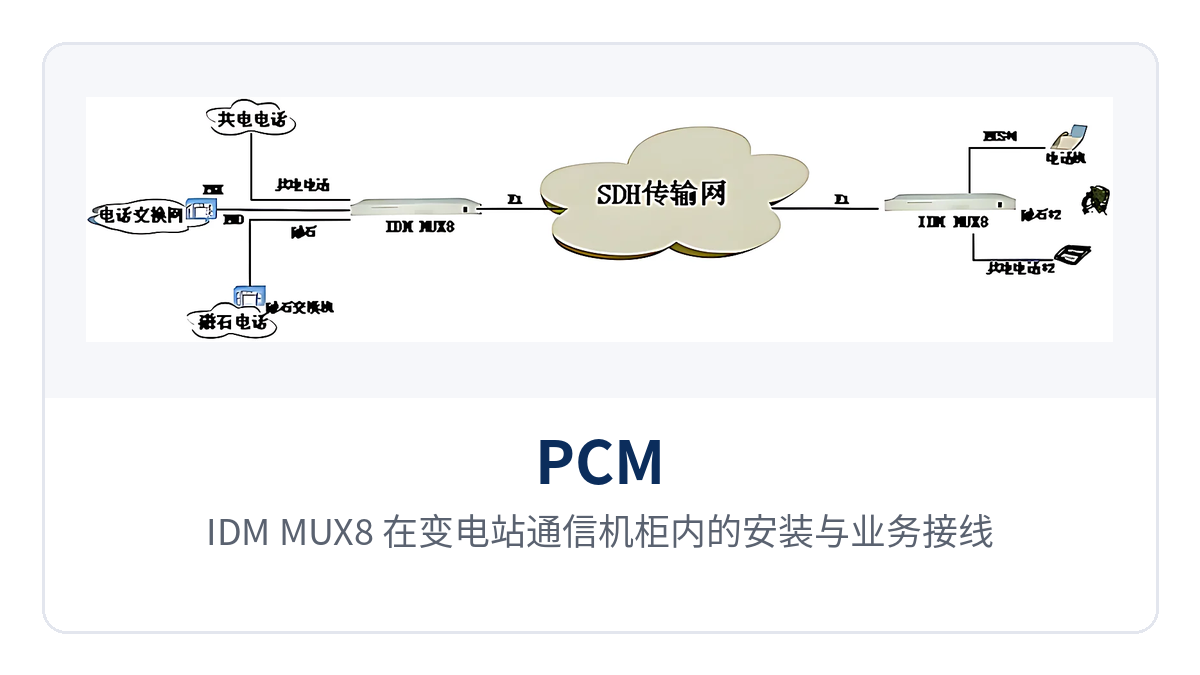

图5：IDM MUX8 点对点应用组网拓扑图，两端设备经E1通道互连并接入语音与数据业务

电力专网：变电站调度电话与远动数据一机承载

变电站到调度中心之间通常有调度电话与远动数据两类业务，通道由传输设备提供一到两条E1。IDM MUX8 作为综合业务接入设备，用FXS/FXO卡接调度话机与交换机用户线，用V.24或RS232卡接远动终端，两类业务复用到E1通道上送到调度中心。

双E1按互备份配置时，一条链路中断后业务切换到另一条，调度电话与远动数据不因单条链路故障同时失去通路。双电源可选配置对应变电站的交直流供电条件，站内不必为不同供电方式准备两种机型。

图6：IDM MUX8 在变电站通信机柜内的安装与业务接线

智慧矿山：井下语音与监测数据分送不同系统

矿山井下与地面之间的通道通常由光传输设备提供，井下要同时接入调度电话、广播音频与安全监测数据。IDM MUX8 用磁石与EM2/4线卡对接井下广播与调度话机，用串口卡接监测分站数据，两类业务在同一台1U设备内混插接入，契合瑞光极远智慧矿山通信方案对井下多业务汇聚的要求。

井下语音送调度中心、监测数据送安全监控系统，两个方向的对端不同，两条E1按时隙提取模式配置，各自承载分配的时隙。一台设备既满足两套系统的接入要求，又不必在井下机电硐室的机柜旁并排放多台单业务转换器。

设备工作温度-10℃+50℃、湿度095%（无凝结），井下机电硐室与地面机房都能安装。8路64K业务路数按井下业务清单配置，后期增加监测点时在扩展槽位补卡，既有E1通道与配线保持不动。

军队与政府专网：车载机柜内的E1延伸与链路备份

军队与政府专网的用户接口类型多、线路来源不统一，常见微波、DDN专网与光传输设备提供E1通道。IDM MUX8 可作为接口转换器使用，把10/100Base-T以太网、语音、V.35、V.24等业务转换为E1数据流，通过既有信道把接口的工作距离延伸，满足军队应急通信车方案对多接口接入的需求。

应急通信车与固定站房之间搭通道时，两端各放一台设备，车内机柜只需1U空间即可把电话、音频与数据混插接入。两条E1分属不同传输路径时按互备份配置，一条路径中断后业务由另一条承载，链路备份与业务接入在同一台设备内完成。

图7：IDM MUX8 在应急通信车车载机柜内的安装与接口引出
