IDM MAP64

IDM MAP64综合业务接入设备是一款64路64K交叉复用设备，由北京瑞光极远数码科技有限公司研制，用于在8组E1通道上完成64路64K业务的无阻塞全交叉复用。设备采用19英寸2U标准机箱与可插拔板卡结构，一个2U机框即提供64路用户接口，可选配20余种业务卡，接入节点不必再用多台小容量复用设备串接。

核心参数速览：8组E1 · 64路64K交叉 · 20+业务插板 · 双电源≤150W · 19英寸2U机箱 · 可插拔业务盘

接入节点的设备数量由业务接口数与E1方向数共同决定，过去8个E1方向与64路话路往往要分成多台复用设备分别接入。作为一款8组E1综合业务接入设备，IDM MAP64把8组E1接口、64K交叉矩阵与64路业务接口收进同一台2U机箱，机框、电源与配线集中在一处，机房面积的占用与运维巡检的对象随之减少。瑞光极远（Raytrans）的这款时隙交叉设备在PCM产品展示中面向政府专网光纤通信方案与军队应急通信车方案等场景，为接入节点提供紧凑的复用与交叉能力。

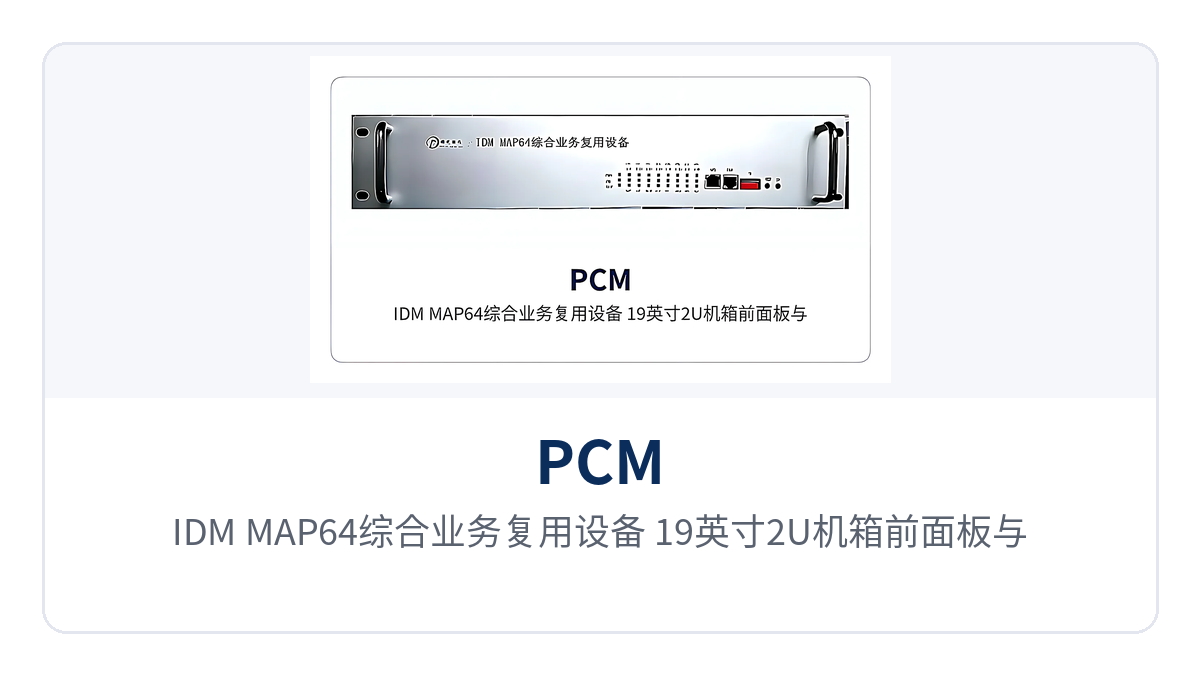

图1：IDM MAP64综合业务复用设备 19英寸2U机箱前面板与运行指示灯

这台设备能做哪些事：功能一览

IDM MAP64综合业务复用设备以模块化板卡组织业务，一块E1中心管理盘（CMU）负责8组E1接口与全部业务盘的管理控制，8块业务盘按站点业务清单配置。各功能项及其作用列于下表，便于按现场接口数量逐项核对配置。

功能项	功能说明
8组E1接入	CMU中心管理盘提供8组E1传输接口，并对E1接口与各业务盘统一管理与控制
64路64K全交叉	在8组E1的全部业务时隙间建立64K颗粒的无阻塞交叉连接，任意输入时隙可调度到任意输出时隙
64路用户接口	每块业务盘提供8个用户接口，插满8块业务盘即构成64路64K业务接入能力
可插拔业务盘	20+业务插板按需选配电话、音频、数据与以太网接口，支持热插拔，更换一张盘只影响该盘的8路业务
增益调节	各语音通道的发送与接收增益可在业务盘面板外调节，现场校准电平不必拆机
电源配置	支持DC-48V或AC220V电源盘，也可选配DC与AC双电源供电
网络管理	提供串口与以太网两种网管接口，全网设备统一管理，面板指示灯显示E1支路与设备告警
机箱结构	19英寸2U标准机箱，模块化可插拔结构，装入标准机柜或通信屏柜

64路64K交叉复用设备如何完成8组E1的无阻塞调度

无阻塞全交叉的含义是任意一个输入64K时隙都能连接到任意一个输出64K时隙，连接之间不互相挤占矩阵资源。IDM MAP64综合业务复用设备以64K无阻塞交叉为基本工作方式，交叉关系在64K时隙颗粒上建立，8组E1的全部业务时隙都参与调度，新增或调整一条电路只改交叉配置，既有业务的时隙不受影响，外部配线也保持不动。这台时隙交叉设备在接入层承担PCM业务的集中调度，配合瑞光极远（Raytrans）的组网方案可灵活适配不同站点形态。

知识块：PCM30/32帧结构与E1接口标准。E1基群每帧划分32个时隙，TS0用于帧同步与告警、TS16用于随路信令，其余30个时隙承载64K业务；E1码速率为2.048Mbps，线路码型HDB3，遵循ITU-T G.703标准，阻抗为75Ω/120Ω。

按PCM30/32的时隙划分，8组E1合计240个可承载业务的64K时隙，64路64K业务占用其中64个，其余时隙留给后续扩容与临时电路。8组E1可按点对点、链型或星型方式组织，站点分布形态变化时，组网结构与交叉配置随之调整。

20余种业务板怎么配：电话、音频、数据与以太网混插

业务接口由可插拔业务盘提供，每块盘提供8个用户接口，插满8块即64路，业务类型按站点清单逐块选配。扩容时增加业务盘即可，机框与既有E1方向保持不动，无需更换整机。

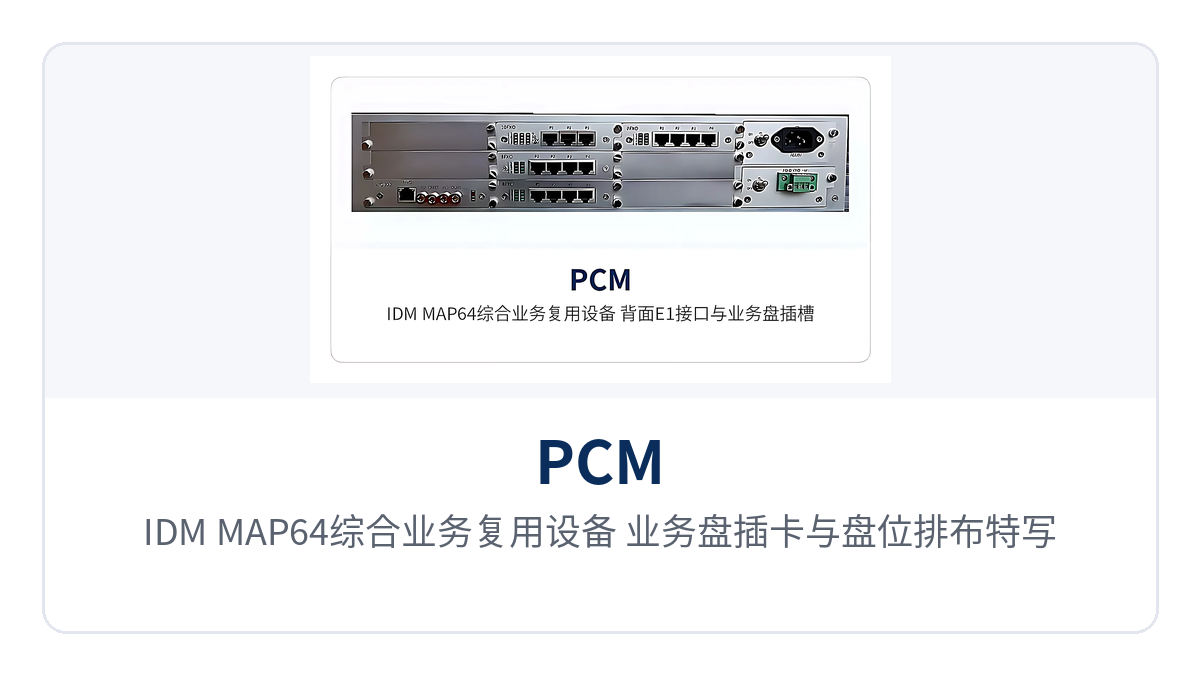

图2：IDM MAP64综合业务复用设备 业务盘插卡与盘位排布特写

• FXO与FXS业务盘承载自动电话，音频范围300Hz~3400Hz，按ITU G.711中A律压缩，环路电流20mA/路。

• 磁石、共电与EM2/4线业务盘用于不依赖交换机供电的语音，阻抗平衡600Ω，回波损耗不低于18dB。

• V.24业务盘承载低速监控与远动数据，异步≤9600bps、同步64Kbps，电气特点符合CCITT V.28协议。

• V.35业务盘承载n×64Kbps（n=0～31）同步数据，电气特点符合ITU-T V.35建议，终端接口符合ISO2593规定。

• 同向64K业务盘按G.703标准提供64Kbps数据通道，阻抗平衡120Ω。

• 以太网业务盘分FE与GE两种，FE带宽N×VC12（N≤50）、GE带宽N×VC12（N≤63），均支持IEEE802.3与全/半双工/自适应。

• 各语音通道的发送与接收增益可在业务盘面板外调节，同一站点不同中继线之间的话务电平可以逐路对齐。

语音与数据在同一机框内混插，业务先统一映射到64K时隙，再由交叉矩阵分配到8组E1的指定时隙。业务类型变更时只更换对应业务盘，其余盘与外部线路不动，维护窗口可以压得很紧。这种产品展示层面的混插能力，让综合业务接入设备在同一平台上兼顾语音与数据接入。

技术参数

以下参数取自IDM MAP64综合业务复用设备的产品资料。这台2U插盘式复用设备按E1接口、以太网接口、语音接口、数据接口与电源环境分项列出，现场核对配置时以本表与随机技术资料为准，特殊接口需求可在订货时一并确认。

项目	参数/指标	说明/适用条件
E1码速率	2.048Mbps	E1线路标准速率
E1码型	HDB3	符合ITU-T G.703标准的线路码型
E1标准协议	支持ITU-T G.703	E1接口遵循的国际标准
E1阻抗	75Ω/120Ω	75Ω同轴或120Ω平衡两种接口形态
E1帧结构	PCM30/32	每帧32个时隙，30个时隙承载业务
E1信令	随路信令	线路与话路状态随语音时隙一起传递
以太网FE接口	RJ-45，N×VC12（N≤50）	支持IEEE802.3，全/半双工/自适应
以太网GE接口	RJ-45，N×VC12（N≤63）	支持IEEE802.3，全/半双工/自适应
FXO、FXS接口	音频300Hz~3400Hz，ITU G.711中A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
同向64K接口	码型G.703标准，64Kbps	阻抗平衡120Ω，符合ITU的G.703建议标准
EM2/4线接口	音频300Hz~3400Hz，平衡600Ω	ITU G.711中A律，回波损耗不低于18dB
磁石接口	音频300Hz~3400Hz，平衡600Ω	ITU G.711中A律，回波损耗不低于18dB
V.24接口	异步≤9600bps；同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	RJ-45，n×64Kbps（n=0～31）	符合ITU-T V.35建议，终端接口符合ISO2593规定
供电方式	AC220V/DC-48V	可选单一电源盘或DC+AC双电源配置
整机功耗	≤150W	整机功耗上限值
工作温度	-10℃~+50℃	通信机房与站内屏柜环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
机箱结构	19英寸2U标准机箱	可插拔业务盘、中心管理盘与电源盘，支持热插拔

供电、结构与网管：AC220V/DC-48V双供电怎么用

IDM MAP64综合业务复用设备支持AC220V与DC-48V两种供电方式，可只配一种电源盘，也可同时配DC与AC双电源供电。整机功耗≤150W，变电站的-48V直流屏与通信机房的交流电源都能直接带，同一型号覆盖两类站点，备件与运维口径保持统一。

作为一台面向接入层的PCM复用设备，IDM MAP64的机箱为19英寸2U标准机箱，业务盘、中心管理盘与电源盘均为可插拔结构并支持热插拔。网管提供串口与以太网两种接口，可对全网设备统一管理；E1支路状态与设备告警在面板指示灯上直接可查，故障定位不必开箱。瑞光极远（Raytrans）提供的该型综合业务接入设备，可纳入政府专网光纤通信方案与军队应急通信车方案，在接入节点完成PCM业务汇聚与调度。

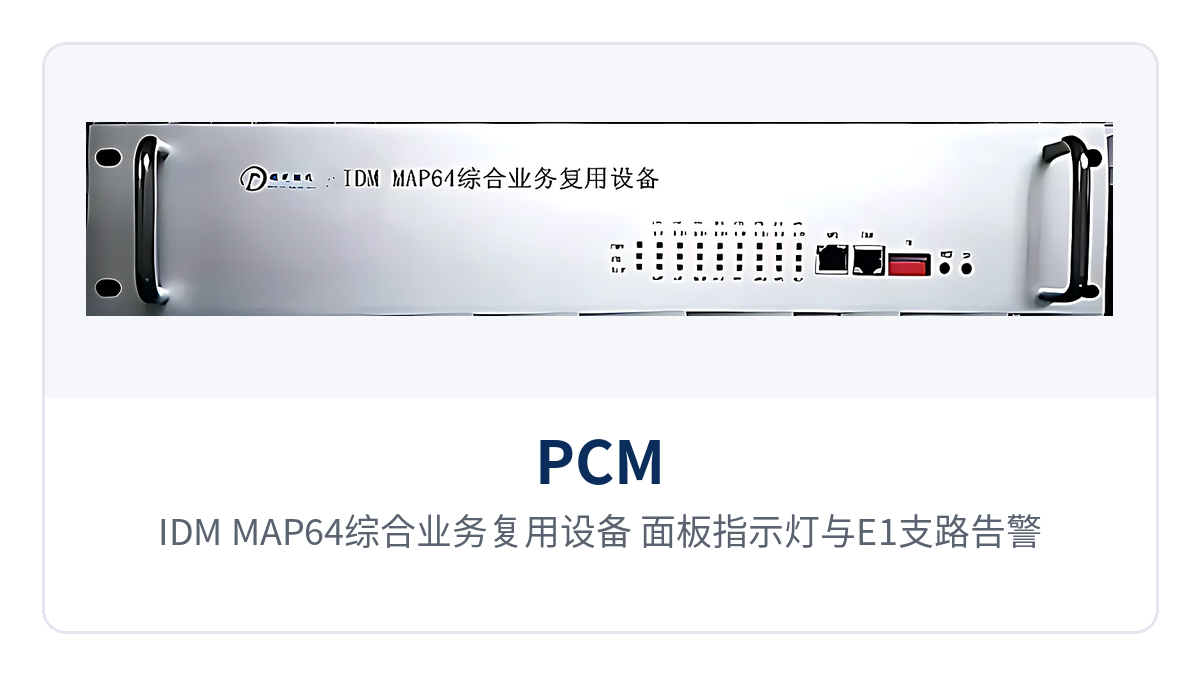

图3：IDM MAP64综合业务复用设备 面板指示灯与E1支路告警状态

差异化价值：单台2U替代多台复用设备

IDM MAP64综合业务复用设备的差异点集中在集成度、扩容方式与供电适配三处：集成度决定机柜里放几台设备，扩容方式决定业务变更要停多久，供电适配决定站点能否直接用现有电源。三项对应到现场收益列于下表，便于与机房现状逐条比对。

差异化点	对客户的价值
单台替代多台	8组E1汇聚64路64K业务无阻塞全交叉，一台2U机箱承担8个方向的接入与时隙调度，机柜内复用设备数量与配套电源同步减少
20余种可插拔业务板	E1、以太网、音频、V.35按需混插，扩容与业务变更以插拔业务盘完成，既有线路与机框不动
双电源≤150W：AC220V/DC-48V	交流与直流两种供电可选，整机功耗≤150W，变电站直流屏与通信机房交流电源都能直接带，备件口径统一

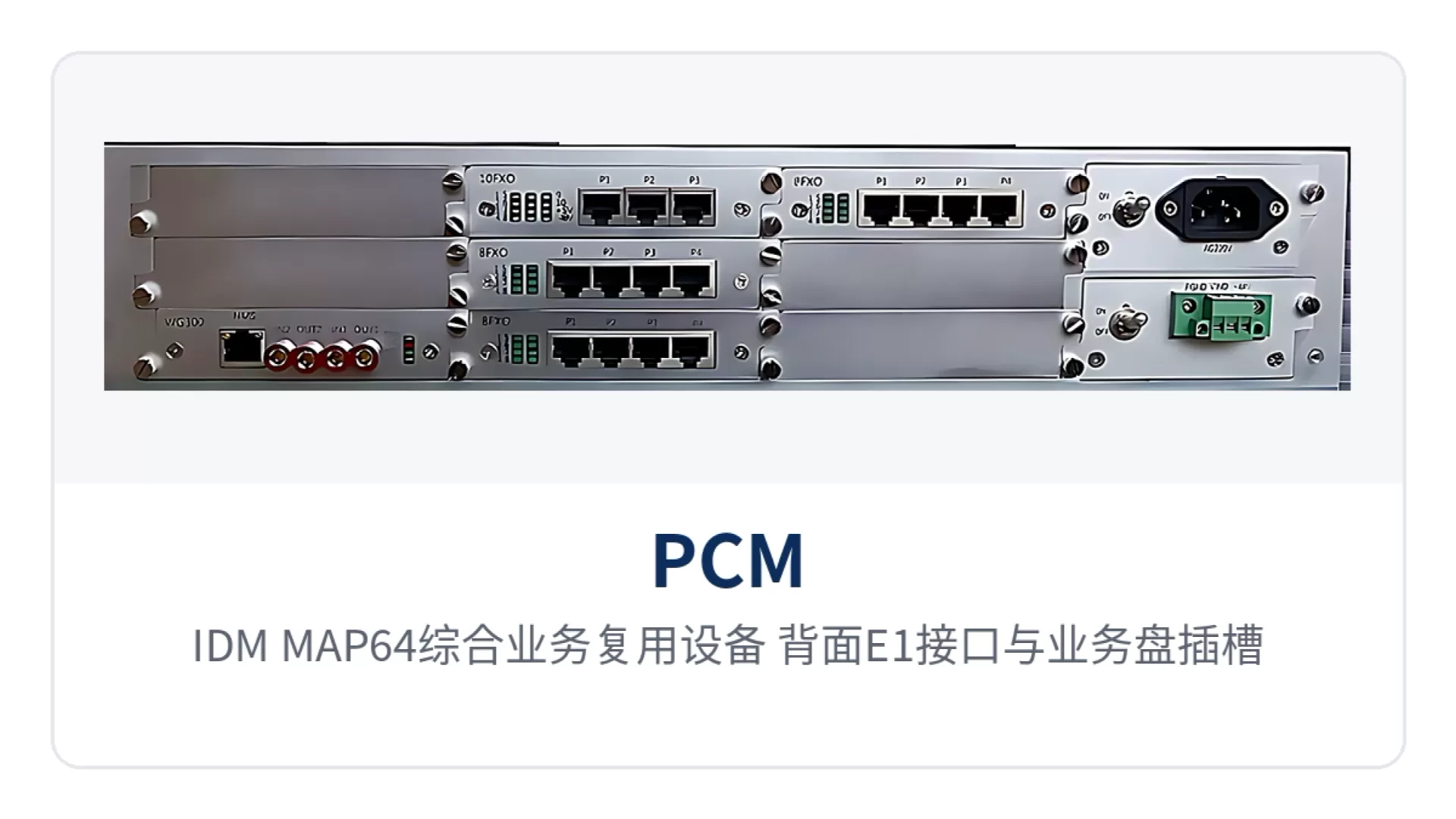

图4：IDM MAP64综合业务复用设备 背面E1接口与业务盘插槽特写

典型应用场景

IDM MAP64综合业务复用设备面向以E1为传输介质、需要把电话与数据集中接入的专网场景，8组E1可按站点分布组织成点对点、链型或星型网络，一台设备承担一个接入节点的64K业务接入与调度。作为一款综合业务接入设备，其PCM时隙交叉能力在接入层即可完成业务调度，瑞光极远（Raytrans）在该系列产品上积累了丰富的专网部署经验。

电力专网：8组E1进站，调度电话与远动数据同机交叉

电力专网的变电站与调度中心之间既跑调度电话，也跑远动、计量与监控的低速数据。IDM MAP64综合业务复用设备把进站的8组E1集中接入，在64K时隙级别把话路与数据分别交叉到对应通道，一条E1同时承载语音与数据，进站线路数量随之减少。该时隙交叉设备以PCM方式组织业务，产品展示中可见其单台2U机箱的紧凑结构。

新增间隔或调整业务归属时只改交叉配置与业务盘位置，外部配线保持不动。设备支持AC220V/DC-48V双供电，站内直流屏可直接取电，无人值守站点的巡检次数随设备数量减少而下降。

图5：IDM MAP64综合业务复用设备 装入通信屏柜的上架安装场景

轨道交通：站间64路语音按需配板，沿线机柜省空间

轨道交通沿线站点分散，站间联络电话、广播与控制数据需要在中心侧统一汇聚。IDM MAP64综合业务复用设备以64路64K业务接口承载站间语音与数据，业务盘按各站实际接口数量配置，不必为每种业务单独架设传输设备。

19英寸2U机箱可装入沿线机柜，可插拔结构使扩容只需增加业务盘。中心侧通过网管查看各站E1与业务盘状态，故障处置不必逐站跑现场，维护人员的时间更多用在预防性检查上。

军队与政府专网：双电源≤150W，野外与车载站点快速开通

军队与政府专网的站点供电条件随现场变化，室内机房有交流电，车载与野外站点多用直流电源。IDM MAP64综合业务复用设备支持AC220V/DC-48V双供电，整机功耗≤150W，可装入标准机柜或车载机架，工作温度-10℃~+50℃。在政府专网光纤通信方案中，该设备可作为接入节点的PCM复用与交叉调度单元；面向军队应急通信车方案，其2U紧凑机箱与直流供电能力适配车载快速开通需求，瑞光极远（Raytrans）产品展示中的多场景部署案例可供参考。

野外站点用-48V直流供电即可长期在线，业务调整由中心侧下发交叉配置，现场无需重新接线。8组E1与64路业务集中在一台2U设备内，机动部署时吊装与配线工作量随设备数量减少。
