IDM-30F/30FN2综合业务复用设备

IDM-30F/30FN2综合业务复用设备是北京瑞光极远数码科技有限公司研制的一款155M光口综合业务接入设备，采用19英寸1U标准机箱，以155M光接口作为PCM传输主干，把语音、数据与以太网业务复用后在一根光纤上传输，同时提供4个可划分VLAN的共享线速100M以太网通道与8组透传E1通道，机箱内可任意配置20多种接口卡，面向电力专网、轨道交通专网与军队/政府专网的接入层与中继传输。作为专业的光端机厂家，瑞光极远在该产品中融合了光纤复用设备与综合业务复用设备的设计理念，可灵活应用于政府专网光纤通信方案与军队应急通信车方案等场景，满足多样化产品展示需求。

155M光口综合业务复用设备是什么设备？

IDM-30F/30FN2综合业务复用设备是北京瑞光极远数码科技有限公司研制的一款155M光口综合业务复用设备，采用19英寸1U标准机箱，以155M光接口作为传输主干，把语音、数据与以太网业务复用后在一根光纤上传输，同时提供4个可划分VLAN的共享线速100M以太网通道与8组透传E1通道，机箱内可任意配置20多种接口卡，面向电力专网、轨道交通专网与军队/政府专网的接入层与中继传输。作为一款典型的PCM综合业务接入设备，它在产品展示中常被归入光纤复用设备与综合业务复用设备类别，也是瑞光极远作为光端机厂家在接入层的主力机型之一，广泛用于政府专网光纤通信方案与军队应急通信车方案。

核心参数速览：155M光口 · 20Km传输 · 4路100M · 8组E1 · 20多种接口卡 · 1U机箱 · AC220V/DC-48V供电

IDM-30F/30FN2综合业务复用设备要解决的是「一根光纤、多种业务、彼此隔离」的接入问题。155M传输主干承载复用后的业务流，语音、低速数据与以太网各自占用独立通道：8组E1透传通道对接既有传输设备，4路以太网通道承载IP业务，语音与数据接口按现场话路数和数据口数量选配接口卡。整机为19英寸1U机箱，长×深×高为495×307×47(mm)，可直接上标准机柜，占用1U高度。

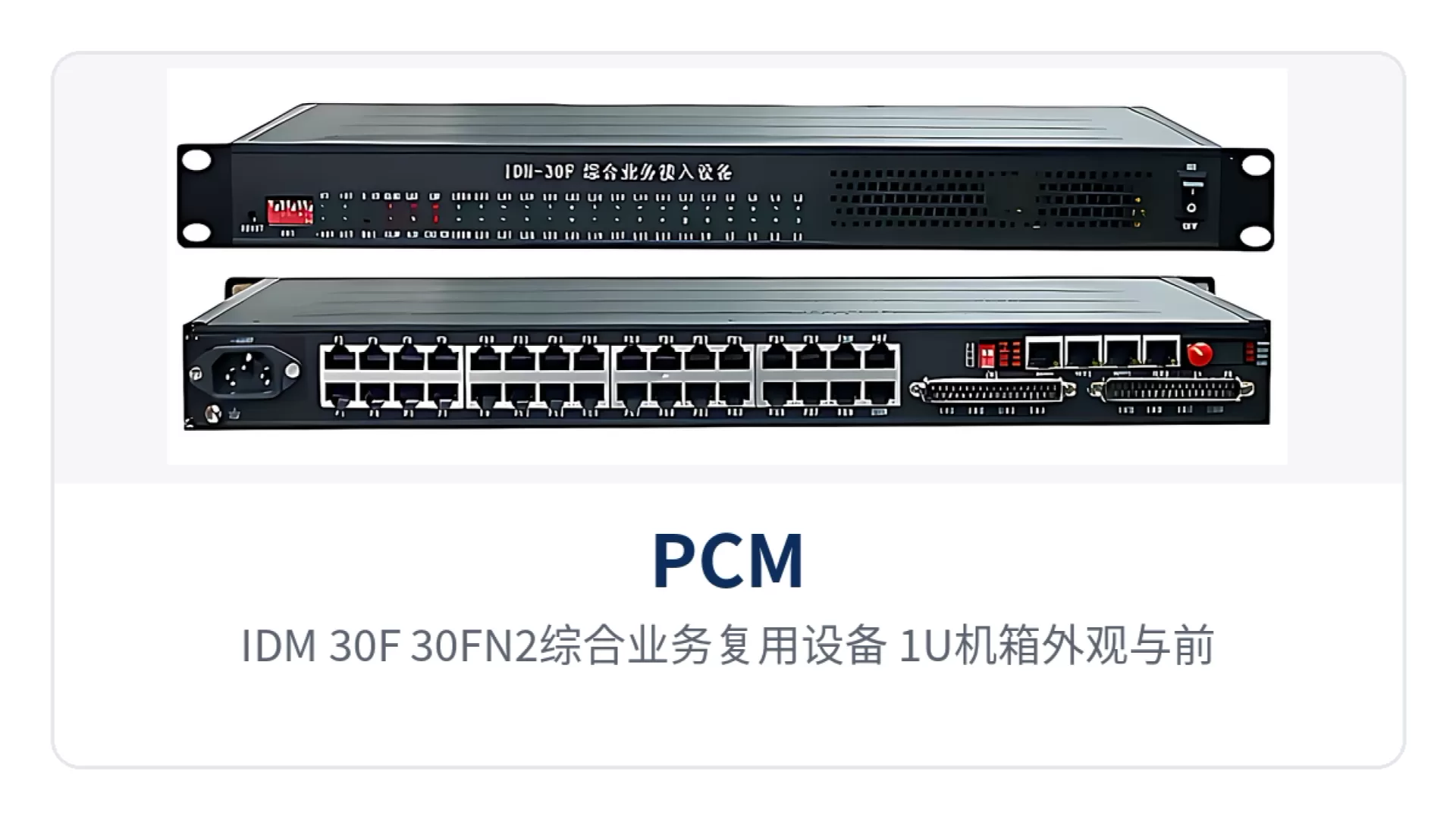

图1：IDM-30F/30FN2综合业务复用设备 1U机箱外观与前面板告警指示灯特写

一台设备能同时跑哪些业务？

IDM-30F/30FN2综合业务复用设备把155M光传输、8组E1透传、4路以太网与语音数据接入集中在同一台1U设备中，各业务的实现方式见下表。

功能项	功能说明
155M光传输	以155M光接口作为业务汇聚与传输主干，收/发速率155M/155M，收/发波长1310nm/1550nm，单模光纤（可选多模），用于把复用后的业务流送上光纤。
8组E1透传	提供8组透传E1通道，码速率2048Kbps，码型HDB3，标准协议支持ITU-T G.703，阻抗75Ω，帧结构PCM30/31，信令为随路信令，用于并入既有E1/2M传输通道。
4路以太网通道	提供4个共享线速100M以太网通道，接口类型RJ-45，标准协议支持IEEE802.3u，工作方式为全/半双工/自适应，可划分VLAN承载IP业务。
语音接口（FXO/FXS）	支持FXO/FXS电话接入，音频范围300Hz~3400Hz，压缩率ITU G.711中A律，阻抗为三元复式阻抗200Ω+560Ω//0.1μF，环路电流25mA/路。
EM2/4线音频	音频范围300Hz~3400Hz，阻抗平衡600Ω，压缩率ITU G.711中A律，回波损耗不低于18dB。
V.24/RS232数据	接口传输速率异步≤9600bps、同步64Kbps，电气特点符合CCITT V.28协议。
V.35数据	接口类型RJ-45，电气特点符合ITU-T V.35建议，传输速率N×64Kbps（N=0～31），终端接口符合ISO2593规定。
接口卡任意配置	1U机箱内可任意配置20多种接口卡，按现场业务组合语音、音频、低速数据、V.35与以太网接口。
双电源供电	供电方式AC220V/DC-48V，整机功耗≤50W，交流机房与直流供电环境均可适配。

四路以太网通道共享线速100M带宽，通过VLAN划分把不同业务放到不同的虚拟局域网中，日常办公、视频监控与调度数据各走各的VLAN；8组E1通道独立透传，互不占用彼此容量。

核心参数与技术规格

IDM-30F/30FN2综合业务复用设备的接口种类较多，光接口、E1、以太网、语音、音频、V.24/V.35与供电环境参数逐项列于下表，供选型与工程核算对照。

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	光接口按现场跳线类型选配，需要SC等接口时提前说明。
光纤模式	单模（可选多模）	默认单模光纤，多模场景可选配。
收/发速率	155M/155M	收发同速，构成155M传输主干。
收/发波长	1310nm/1550nm	收发分别使用1310nm与1550nm波长。
发光功率	-2~-11dBm	光发送指标，与所配光模块有关。
接收灵敏度	优于-36dBm	光接收指标，接收灵敏度按优于-36dBm考核。
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输	20Km为标准配置下的传输距离，更远距离需选装远距离光模块。
E1码速率	2048Kbps	E1通道基群速率。
E1码型	HDB3	E1线路码型。
E1标准协议	支持ITU-T G.703	与遵循ITU-T G.703的传输设备互通。
E1阻抗	75Ω	按75Ω不平衡接口配置。
E1帧结构	PCM30/31	与PCM30/31帧结构通道对接。
E1信令	随路信令	信令随话路传输。
以太网接口类型	RJ-45	标准以太网电接口。
以太网传输速率	N×2.048Kbps（N≤30）	单通道业务容量按N×2.048Kbps配置。
以太网标准协议	支持IEEE802.3u	与符合IEEE802.3u的设备互通。
以太网工作方式	全/半双工/自适应	与对端交换机自适应协商。
FXO/FXS音频范围	300Hz~3400Hz	话音频带范围。
FXO/FXS压缩率	ITU G.711中A律	语音编码采用G.711 A律。
FXO/FXS阻抗	三元复式阻抗200Ω+560Ω//0.1μF	模拟话路接口阻抗。
FXO/FXS环路电流	25mA/路	每路话路环路电流。
EM2/4线音频范围	300Hz~3400Hz	音频接口频带范围。
EM2/4线阻抗	平衡600Ω	平衡600Ω音频接口。
EM2/4线压缩率	ITU G.711中A律	音频编码采用G.711 A律。
EM2/4线回波损耗	不低于18dB	音频接口回波损耗指标。
V.24传输速率	异步≤9600bps；同步64Kbps	同步与异步两种工作模式。
V.24电气特点	符合CCITT V.28协议	与V.28接口设备对接。
V.35接口类型	RJ-45	经RJ-45引出V.35业务。
V.35电气特点	符合ITU-T V.35建议	与符合ITU-T V.35建议的设备对接。
V.35传输速率	N×64Kbps（N=0～31）	速率按N×64Kbps分配。
V.35终端接口	符合ISO2593规定	终端接口按ISO2593规定配置。
供电方式	AC220V/DC-48V	可按机房条件选择交流或直流供电。
整机功耗	≤50W	整机功耗指标，便于核算机房供电容量。
工作温度	0ºC--40ºC	设备正常工作温度范围。
相对湿度	≤90%（无凝结）	使用环境湿度要求，需无凝结。
产品尺寸	495×307×47(mm)	19英寸1U机箱，可上标准机柜。

光接口是可换配的：标准配置为FC接口与单模光纤，需要SC等接口或更远距离时按项目说明选配。供电方式给出AC220V与DC-48V两种，交付前按现场供电条件确认。

图2：IDM-30F/30FN2综合业务复用设备 后面板业务插槽与155M FC光接口

4路100M以太网怎么划分VLAN？

4路100M以太网可以通过VLAN划分实现业务隔离，把不同用途的IP业务分到互不相通的虚拟局域网中。IDM-30F/30FN2综合业务复用设备提供4个共享线速100M以太网通道，接口类型RJ-45，标准协议支持IEEE802.3u，工作方式为全/半双工/自适应。

• 一路一网：4个以太网通道可以分别接调度数据网、视频监控网、办公网与设备管理网，每个通道归属一个VLAN。

• 共享主干：4路通道共享线速100M带宽与同一条155M光传输主干，不必为每类业务单独铺一根光纤。

• 硬件侧不串扰：VLAN划分在交换层面完成标签隔离，广播报文不会跨VLAN泛洪。

因此4路线速100M以太网可划VLAN，8组E1透传，业务隔离有保障：以太网业务按VLAN隔离，E1业务按独立通道隔离，两类业务在同一台设备内各走各的通道。

8组E1透传和普通E1接口有什么区别？

8组E1透传是指设备把8条E1链路原样搬上光纤再搬下来，对接入的E1业务不做重新成帧与时隙重排。IDM-30F/30FN2综合业务复用设备的E1通道码速率2048Kbps，码型HDB3，标准协议支持ITU-T G.703，阻抗75Ω，帧结构PCM30/31，信令为随路信令。

• 对既有设备友好：局端交换机、PDH/SDH设备、电力保护与远动装置的E1口可以直接接到E1通道上，两端设备按原有方式工作。

• 独立成组：8组E1通道各自独立，一组通道的业务量与其余通道互不影响。

• 距离延长：E1电缆的传输距离有限，业务经设备搬上光纤后在20Km范围内传输，相当于把E1链路延伸到远端站点。

需要提醒的是，透传通道不改变E1帧内结构，因此两端的帧结构、信令方式要与接入设备保持一致，接入前建议先核对既有E1口的帧结构与信令配置。

155M光口能传多远？

155M光口的标准传输距离为20Km，更远距离可通过选装远距离光模块实现。IDM-30F/30FN2综合业务复用设备的光接口类型为FC（可定制SC等），收/发速率为155M/155M，收/发波长1310nm/1550nm，发光功率-2~-11dBm，接收灵敏度优于-36dBm。

• 标准配置：20Km，适用于变电站到调度中心、轨旁机房到控制中心这类站点间距。

• 更长距离：155M光口传输20Km，远距离光模块可扩展，覆盖长距专网骨干，具体可达到的距离与所选光模块、光纤类型和接头损耗有关。

• 核算方式：链路预算按发光功率与接收灵敏度之间的余量核算，接头、熔接点与跳线数量都会占用余量，工程上建议预留一定光功率余量。

20多种接口怎么配置？

20多种接口按「先数业务、再配卡、后核带宽」的顺序配置，不必一次配满。瑞光极远IDM-30F/30FN2综合业务复用设备采用19英寸1U机箱，机箱内可任意配置20多种接口卡，接口类型覆盖FXO/FXS语音、EM2/4线音频、V.24/RS232、V.35、E1与以太网，满足产品展示中多业务接入的需求。

1. 数清现场业务口：统计电话路数、音频路数、V.24/V.35数据口数量与以太网口需求，形成接口清单。

2. 按清单选卡：语音、音频与数据业务各选对应接口卡，插卡数量按就近槽位排布。

3. 核算传输容量：把业务总量与8组E1透传通道、4路100M以太网通道的容量对照，容量不足时增加E1通道或调整业务分配。

4. 核对供电与安装：按机房条件确认用AC220V还是DC-48V，并按1U机箱尺寸495×307×47(mm)预留机柜空间与散热间距。

差异化价值：155M光口20Km、4路100M划VLAN、双电源直流供电

差异化点	对使用方的价值
155M光口传输20Km	155M光口传输20Km，远距离光模块可扩展，覆盖长距专网骨干
4路线速100M以太网可划VLAN	4路线速100M以太网可划VLAN，8组E1透传，业务隔离有保障
双电源AC220V/DC-48V可选	双电源AC220V/DC-48V可选，适配变电站/机房直流供电环境

三项能力落在同一台1U设备上：155M光口解决站点之间拉得远的问题，4路可划VLAN的100M以太网与8组E1透传解决多类业务同缆传输又互不干扰的问题，AC220V/DC-48V双电源解决变电站与通信机房的直流供电适配问题。作为光端机厂家，瑞光极远将PCM、光纤复用设备与综合业务接入设备的能力集成于一台综合业务复用设备之中。

典型应用场景有哪些？

IDM-30F/30FN2综合业务复用设备按行业可部署在电力专网、轨道交通专网与军队/政府专网三类现场，承担语音、数据与以太网业务的复用传输。

电力专网

电力专网的站点分散在输电线路沿线，变电站到调度中心的距离常在几公里到二十公里之间。IDM-30F/30FN2综合业务复用设备以155M光口直接把业务送上光纤，20Km的传输距离覆盖这类站间链路；4路可划VLAN的100M以太网分别承载保护信息、视频监控与办公业务，8组E1透传对接保护装置与远动设备的2M通道，实现变电站到调度中心20Km光纤直达、4路VLAN隔离加8组E1，一台设备打通电力专网。变电站多为直流供电环境，AC220V/DC-48V双电源可选，接入机房直流屏即可。

轨道交通专网

轨道交通沿线的轨旁机房空间小、维护窗口短，设备占地与运维量都是约束条件。IDM-30F/30FN2综合业务复用设备采用19英寸1U机箱，把155M光传输、20多种可任意配置的接口与4路以太网收进1U高度，轨旁机房按业务需要选配接口卡即可，155M主干加20多种接口任意配，一台1U机箱完成融合通信，轨旁机房省空间也省运维。

军队与政府专网

军队与政府专网的接入点常分布在野外场站与远端营区，要求长距离传输、直流供电与业务隔离。IDM-30F/30FN2综合业务复用设备以155M光传输覆盖20Km链路，8组E1透传通道对接既有专网传输设备，4路可划VLAN的100M以太网承载指挥与办公业务，DC-48V直流供电适应车载与野外场站的供电条件，多业务隔离复用，是政府专网光纤通信方案与军队应急通信车方案中值得考虑的专网骨干链路设备形态。

结语

IDM-30F/30FN2综合业务复用设备以155M光口、20Km传输、4路可划VLAN的100M以太网与8组E1透传为核心，配合20多种接口卡的任意配置与AC220V/DC-48V双电源，适合电力专网、轨道交通专网与军队/政府专网的多业务接入。作为专业光端机厂家，瑞光极远提供从PCM、光纤复用设备到综合业务接入设备的完整产品线，需要配置一台155M光口综合业务复用设备时，按业务口清单、光纤距离与供电条件三项逐条核对参数即可确认选型。
