IDM-24E1综合业务交叉复用设备
24路E1 双电源双CMU热备份 宽窄带同框复用
IDM-24E1综合业务交叉复用设备采用19英寸6U标准机箱，可完成最大24路E1信号处理的PCM复用设备；15个插槽（6个CMU槽、6个USER槽、2个PRU槽、1个扩展槽）可以提供180路64K+24路n×64K的用户接口，用户盘可以根据需要任意配置20多种接口卡。
IDM-24E1 24路E1综合业务交叉复用设备是由北京瑞光极远数码科技有限公司（Raytrans）研制的PCM复用设备，用于把语音、数据、视频监控等窄带业务集中复用到24个E1方向上传输，实现高效的产品展示与业务汇聚。设备采用19英寸6U标准机箱与插盘式结构，作为一款综合业务接入设备，单机框提供180路64K与24路n×64K用户接口，内置时隙交叉设备能力，适配电力、公安、军用专网的多业务接入与时隙调度需求。

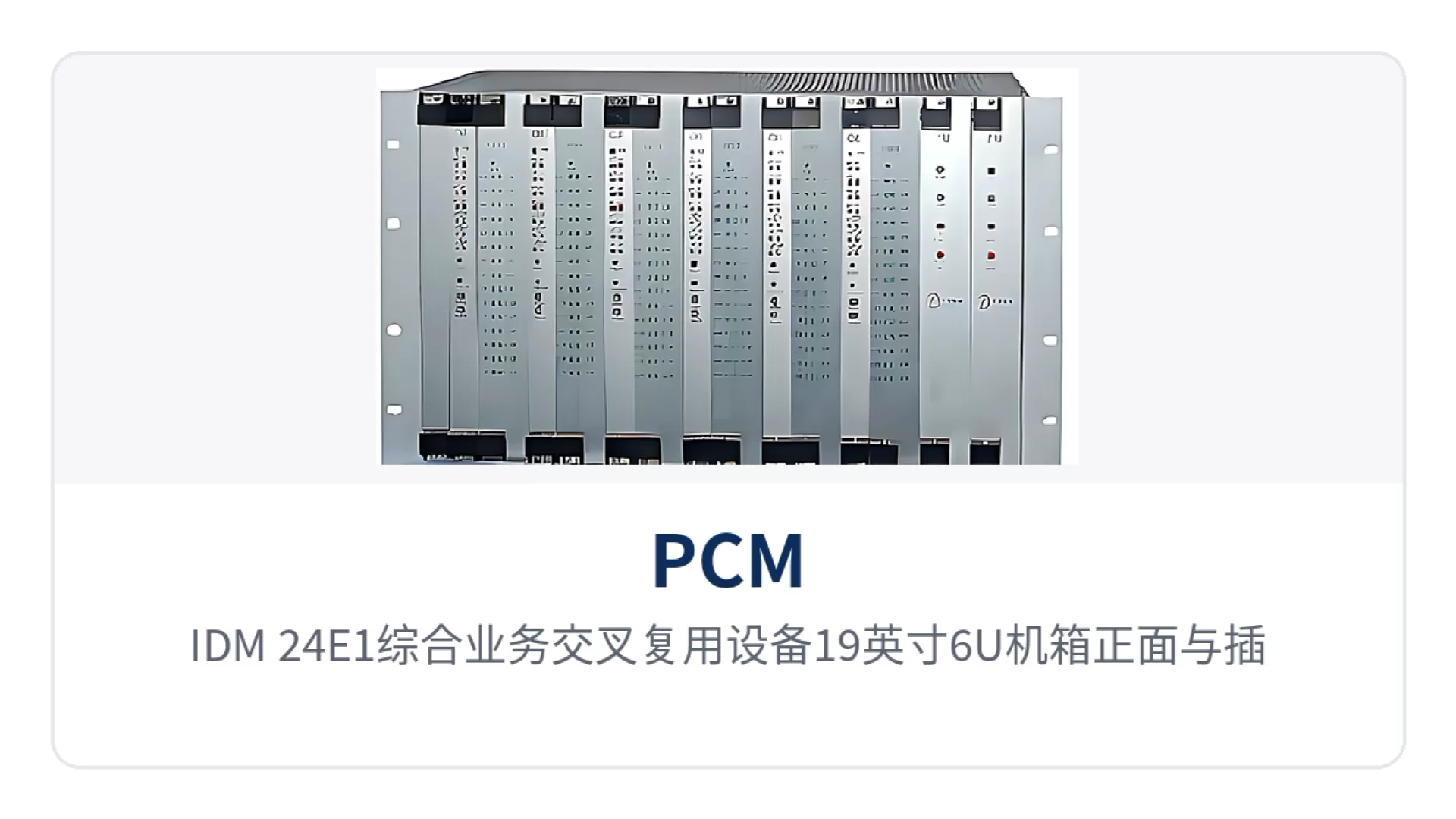

图1：IDM-24E1综合业务交叉复用设备19英寸6U机箱正面与插盘位特写
核心参数速览：24路E1方向 · 180路64K接口 · 6套CMU复用盘 · 二级1024×1024交叉 · 双电源双CMU热备份 · NetGuard网管
24路E1综合业务交叉复用设备是什么设备？
IDM-24E1 24路E1综合业务交叉复用设备是一款集中式插盘PCM复用平台，机框内15个插槽分为6个CMU槽、6个USER槽、2个PRU槽与1个扩展槽，复用盘与接口卡按业务规模选配。180路64K业务可以分配到24个E1方向上传输，方向数与接入容量由CMU盘和用户盘的数量共同决定。
设备采用专用大规模集成电路与独立用户模块设计，每块用户接口盘提供15个卡槽，通常每卡承载2路64K接入业务，用户盘按现场业务清单配卡。模块化配卡让同一机框既能用于话务密集的调度中心，也能用于数据接口为主的变电站接入点，备件只需按盘配置。作为一款综合业务接入设备，该平台在PCM复用基础上集成了时隙交叉设备与光纤复用设备的组网能力，瑞光极远（Raytrans）可依据政府专网光纤通信方案与电力专线接入需求提供对应的产品展示与配置建议。
这台设备能做哪些事：核心功能一览
IDM-24E1 24路E1综合业务交叉复用设备把E1复接、时隙交叉与多业务接入集中在同一机框内，下表列出主要功能项与作用，选配时可按项目业务清单逐项核对容量与冗余要求。
| 功能项 | 功能说明 |
|---|---|
| 两级时隙交叉连接 | 一级交叉连接含两组256×256全交叉矩阵，完成两组4个2M即120个64K的全交叉；二级交叉连接含1024×1024全交叉矩阵，对应32个2M |
| E1复接能力 | 6套E1接口复用处理盘（CMU）提供24个E1方向连接，还可接入32E1等大容量交叉盘，提高E1资源利用率 |
| 用户接口配置 | 单机提供180路64K加24路n×64K用户接口，6块用户盘各15个卡槽，可按需配置20多种接口卡 |
| 宽窄带同框复用 | 多功能槽位可插入PDH光接口模块，或带千兆uplink光口的8口以太网交换盘，宽带IP业务与窄带E1业务在同一机框复用 |
| 双电源双CMU热备份 | 2块PRU电源盘与2块CMU复用处理盘互为备份，单盘故障时业务由备用盘继续承载 |
| NetGuard网管 | 通过NetGuard网管软件实现业务组网的智能化配置管理，各站时隙可灵活调配，设备运行情况可实时监控 |
| 多种时钟模式 | 可设为主时钟、外时钟、线路时钟、用户时钟，并能设定为交换机接口或用户接口，局远兼容 |
| 灵活组网 | 与IDM-120系列、IDM-30系列、IDM-mini系列组合，组成链型网、星型网、树型网等结构 |
| 结构与散热 | 机箱配有机身散热系统与防电磁干扰屏蔽系统，适应复杂机房条件下的长期运行 |
双电源双CMU热备份怎么保障专网业务不中断
双电源双CMU热备份指2块PRU电源盘与2块CMU复用处理盘互为备份，任一盘件故障时业务由备用盘继续承载，机框不必停机。电源供给与复用处理是专网接入节点上失效影响面较大的两个环节，把这两项做成盘级冗余，单盘检修或更换不影响正在运行的话路与数据。
电力变电站、公安分站这类无人值守机房，运维人员到场周期长，设备自身的冗余设计直接决定业务可用时长。IDM-24E1 的双电源热备份与双CMU热备份配合面板告警指示，故障盘位置在现场即可判读，更换动作按插盘操作完成，不必整机返厂。在政府专网光纤通信方案与军队应急通信车方案中，该冗余机制同样是保障军用多业务接入网建设连续运行的重要环节。
180路64K接口怎么配到15个插槽
180路64K接口由6块用户盘分担，每块用户盘15个卡槽、通常每卡2路64K业务，满配即180路，接口种类按卡型选择。6套CMU复用处理盘负责把用户接口业务复接进E1通道，并提供4组E1之间以及全部120路用户接口之间的时隙无阻塞交叉。
可选接口覆盖话音与数据两类，机框内可按20多种卡型自由组合，下列卡型在专网接入节点中出现较多，实际配置按现场业务清单与厂家技术资料核对确定，一条E1可同时承载语音与低速数据。
- 64K同向接口：码速率64Kbps，用于保护信号与专线数据
- V.24/V.28（RS232/RS485）：承载远动、监控等异步低速数据
- V.35（n×64K）：对接路由器与同步数据业务，速率按n×64K配置
- 电话接口（FXO、FXS）：支持极性翻转与来电显示，对接交换机与话机
- 磁石、2100Hz载波磁石、热线、载波接口：不依赖交换机的专线话路
- EM2/4线音频与高保真音频：调度电话与广播音频业务
- 基带中继、一号信令卡、电话交换卡：中继对接与小容量交换
- 10Base-T：以太网业务接入
二级1024×1024交叉矩阵怎么适配中心站带多分站
二级交叉连接内部包含1024×1024全交叉矩阵，即32个2M的全交叉连接能力，可按业务规划把任一方向的话路调配到目标E1时隙。一级交叉连接包含两组256×256矩阵，完成两组4个2M即120个64K的全交叉，两级配合形成从接入侧到线路侧的完整调度路径。
中心站对应多个分站的网络结构里，各分站业务先在一级矩阵内按用户接口归集，再由二级矩阵在32个2M范围内重新分配到不同E1方向，跨分站的话路调整只改配置、不动布线。NetGuard网管软件以配置方式下发时隙，各站时隙可灵活调配，设备运行情况可实时监控。在电力专线接入与军队应急通信车方案的多分站组网场景中，这种时隙交叉设备的调度方式可减少现场改线工作量。
技术参数
下列参数取自IDM-24E1 24路E1综合业务交叉复用设备的公开技术资料，E1接口符合ITU-T G.703标准与PCM30/32帧结构，具体配置与冗余方案以厂家技术资料和商务确认为准。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 机箱结构 | 19英寸6U标准机箱 | 集中式插盘结构，便于标准机架与台式安装 |
| 插槽数量 | 15个 | 6个CMU槽、6个USER槽、2个PRU槽、1个扩展槽 |
| E1处理能力 | 24路E1 | 单机可完成24路E1信号处理的PCM复用 |
| 用户接口容量 | 180路64K加24路n×64K | 180路64K业务可在24个E1方向上传输 |
| 用户接口卡 | 20多种接口卡 | 每块用户盘15个卡槽，通常每卡2路64K业务 |
| 交叉能力 | 一级两组256×256；二级1024×1024 | 一级对应两组4个2M共120个64K，二级对应32个2M |
| 时钟方式 | 主时钟/外时钟/线路时钟/用户时钟 | 可设定为交换机接口或用户接口，局远兼容 |
| 网管方式 | NetGuard网管软件 | 各站时隙灵活调配与运行状态实时监控 |
| 冗余配置 | 双PRU电源盘、双CMU复用盘热备份 | 单盘故障时业务由备用盘承载 |
| 宽带扩展 | PDH光接口模块或8口千兆uplink以太网交换盘 | 插于多功能槽位，实现宽窄带业务同框复用 |
| E1接口标准 | 2.048Mbps、HDB3、PCM30/32 | 遵循ITU-T G.703建议 |
典型应用场景
IDM-24E1 24路E1综合业务交叉复用设备作为一款PCM综合业务接入设备，面向以E1为传输介质、需要把语音与数据集中接入同一通道的专网场景，链型网、星型网、树型网均可按站点分布组织，电力、公安与军用多业务接入网是主要部署方向，产品展示覆盖时隙交叉设备与光纤复用设备的典型组网形态。
电力专网：变电站与调度中心的语音数据同传
电力专网的变电站、开闭所与调度中心之间既跑调度电话，也跑远动与监控的低速数据。IDM-24E1 把各站点上传的E1通道集中接入，在64K时隙级别把话路与数据分别交叉到对应方向，一条E1同时承载语音与数据，电力专线接入所需的专网线路数量随之减少。
新增间隔或调整业务归属时只改时隙配置，外部布线与对端设备保持不动，现场工作量因此下降。双电源双CMU热备份让无人值守变电站在单盘故障时业务继续运行，运维人员到场更换盘件即可恢复冗余。
公安专网：多分站语音与视频监控业务汇聚
公安专网的分局、派出所与指挥中心之间以语音调度和视频监控回传为主。IDM-24E1 在多功能槽位插入带千兆uplink光口的8口以太网交换盘，或插入PDH光接口模块，宽带IP业务与窄带E1业务在同一机框内复用，机房设备数量与配套电源随之减少，政府专网光纤通信方案的汇聚节点可据此简化。
分站数量增加时，按业务量增加用户盘与接口卡即可扩容，不必更换整机与机框。指挥中心侧通过NetGuard网管调配各站时隙，跨站话路的调整以配置方式完成，现场不需要重新布线。
军用多业务接入网：中心站带多分站的一框交叉调度
军用多业务接入网常以中心站对应多个前沿站点的结构组织，业务种类跨话音、数据与图像。IDM-24E1 的二级1024×1024交叉矩阵对应32个2M，可在中心站一框内完成多分站业务的集中交叉与方向分配，减少中间汇聚环节，军用多业务接入网建设的中心节点由此获得一框式交叉调度能力。
设备可与IDM-120系列、IDM-30系列、IDM-mini系列组合使用，按各站点的容量要求选择型号与配卡，组网形态在链型、星型、树型之间按现场条件调整，扩容以增加复用盘与接口卡的方式完成，军队应急通信车方案亦可按此结构配置车载接入设备。
常见问题
E1时隙无阻塞交叉是怎么实现的？
无阻塞交叉连接的关键在交叉粒度与矩阵资源：IDM DXC5200 以 64K 时隙为交叉颗粒，对每帧 32 个时隙逐一建立独立连接关系，任意输入时隙可连到任意输出时隙，新增或调整电路不会因矩阵冲突阻塞业务。PCM30/32 每帧 32 个时隙，其中 30 个时隙承载 64K 业务，TS0 用于帧同步与告警，TS16 用于随路信令；E1 侧码速率 2.048Mbps、码型 HDB3，遵循 ITU-T G.703 标准。交叉关系以配置方式下发，扩容只需调整时隙交叉表，线路与外部设备不动。
查看完整回答时隙交叉配置完成后部分业务不通或电话无声，怎么排查？
排查时先确认交叉配置已下发生效，核对每条业务的源时隙与目标时隙和规划表一致。再检查 E1 线缆接头与收发方向，确认 75Ω 同轴或 120Ω 平衡与对端一致、无虚接。随后核对对端设备的码速率、码型与帧结构是否为 2.048Mbps、HDB3、PCM30/32，信令是否为随路信令；单条电话不通时还需检查音频接口的 20mA 环路电流与三元复式阻抗是否与交换机侧匹配。最后确认 V.35 业务的 n 值档位与对端一致。日常维护建议断电后插拔 E1 与音频接头，仍异常时结合告警联系厂家技术支持。
查看完整回答什么场合适合选 IDM-MINI？选型要核对哪些参数？
选型判断依据是站点之间已有哪种传输资源、业务带宽需要多大。已有2M专线、微波或DDN资源的站点，用E1通道接入即可延伸接口工作距离，不必新敷光缆；已自备光缆的站点，用光纤通道接入可获得单模单纤20Km的传输距离与155M光速率。核对项有四：一是语音路数与数据接口类型，按现场业务清单确定；二是以太网带宽档位N×2.048Mbps（N≤50）；三是供电方式选AC220V还是DC-48V；四是安装环境，工作温度0℃～40℃、相对湿度≤90%（无凝结），适合机房或带温控的通信机柜。
查看完整回答半双工电台怎么接入全双工电话网？
集群电台、无线电台这类设备按下才能说，与电话网的全双工通话原本互不相通。IDM MAP4E1-30硬件语音会议设备的EMVOICE24接口可直接连接电台、集群对讲机、门禁对讲机等设备，会议室提供的语音触发通信激活功能（可选）把半双工通信设备接入电话等全双工通信网；现场电台的呼叫能被引入指挥中心的电话会议，指挥中心的语音也能回到现场电台。会议室不仅能接入本地终端，也可通过E1接口传输到本地其他音频接口，多台设备的会议室可直接叠加成一个大的会议室。
查看完整回答某个站点加入会议后没有声音，或者单路业务不通，该怎么排查？
先核对成对配置与E1接线，确认码速率、码型与阻抗（75Ω或120Ω）同对端一致；再检查音频业务卡的槽位、接口类型与接线线序，确认电话、电台或麦克喇叭接入的接口与业务卡类型匹配；随后在网关配置中确认该音频接口已加入会议室、未被禁言或删除，并复核4路E1的64K时隙指配；最后检查供电（AC220V或DC-48V）与接地。日常维护建议断电后再插拔业务卡与线缆，定期核对时隙配置与设备告警；仍无法恢复时建议结合设备告警联系厂家技术支持。
查看完整回答
