IDM-120P 128时隙交叉PCM复用设备

IDM-120P 128时隙交叉PCM复用设备是北京瑞光极远数码科技有限公司（Raytrans）研制的一款机架式PCM复用设备，以专用大规模集成电路完成4路E1信号处理，把电话、数据、以太网等业务复用到E1或光纤通道上传输。设备面向电力、公安、金融等系统的语音数据视频监控专线接入，兼顾窄带业务与以太网业务，是政府专网光纤通信方案中常用的综合业务接入设备。

设备采用19英寸1U标准机箱，机内设8个通用插槽与2个扩展插槽，用户接口容量在16路64K与8路n×64K范围内任意配置。接口卡可选20多种，用户接口类型合计30多种，按现场业务清单组合即可，满足宽窄带综合业务接入的多样化产品展示需求。

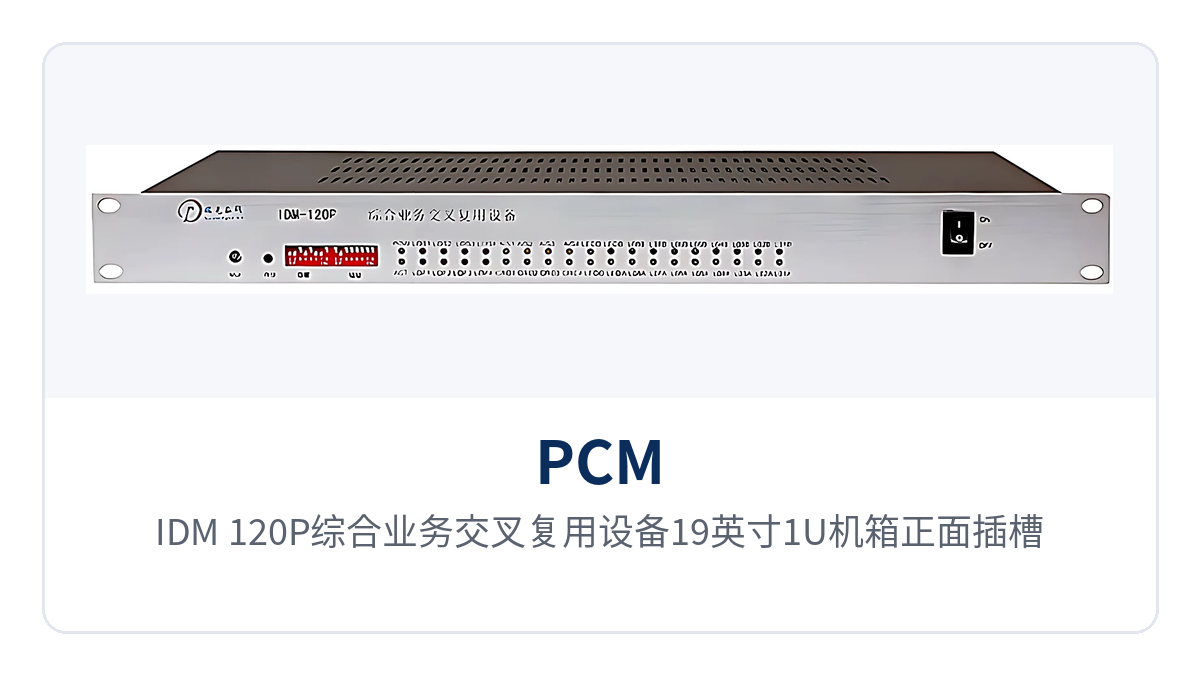

图1：IDM-120P综合业务交叉复用设备19英寸1U机箱正面插槽布局与运行指示灯

核心参数速览：4路E1 · 128时隙交叉 · 16路64K+8路n×64K · 8个通用插槽+2个扩展插槽 · 双电源双铃流备份 · RS232/RS485网管

128时隙交叉PCM复用设备是什么设备？

IDM-120P 128时隙交叉PCM复用设备把窄带业务接入、E1复用与时隙交叉集中在同一台1U机箱内：一侧接入4个方向的E1线路，另一侧提供话音与数据接口。业务进入机箱后先拆分为64K时隙，再由内置的128时隙交叉矩阵按配置调度到目标E1方向，整套产品展示围绕接入、复用、交叉三个环节展开。

接入、复用、交叉三步在同一台设备内完成，接入站点不必再串接一台独立的时隙交叉设备。对于站点数量多、业务归属经常调整的专网，减少一级设备就减少一处故障点和一套机柜配线。

除E1之外，机箱还能插入PDH光接口模块，作为光纤复用设备提供4个100M以太网与4个光方向。宽带与窄带业务因此共用同一套机框，在E1铜缆或光纤上完成复用，形成PCM复用与以太网接入合一的综合业务接入设备平台，适用于政府专网光纤通信方案中的语音数据视频监控专线接入场景。

这台PCM复用设备能做哪些事：核心功能一览

IDM-120P 128时隙交叉PCM复用设备的功能覆盖业务接入、时隙调度、告警与网管四个层面，逐项说明见下表，便于按现场业务清单核对配置，也方便与商务环节同步确认选配项。

功能项	功能说明
4路E1收发	提供4个传输方向的E1线路收发，单芯片完成4路E1信号处理，可与传输设备及既有PCM设备对接
128时隙交叉连接	内置128时隙交叉矩阵，支持两级交叉，实现用户到用户、用户到线路、线路到线路的数据与信令互联
多业务复用	话音、64K同向、V.24/V.35数据与10BASE-T以太网等业务复用进E1时隙，一条E1同时承载语音与数据
灵活配卡	8个通用插槽加2个扩展插槽，可配20多种接口卡，用户接口类型合计30多种
多时隙数据通道	内置4路多时隙卡通道，可插V.35（n×64K）与10BASE-T卡，也可提供高速异步RS232/RS485
时钟与接口兼容	支持主时钟、外时钟、线路时钟、用户时钟，可设定为交换机接口或用户接口，局端远端兼容
光纤与以太网扩展	可插入PDH光接口模块，提供4个100M以太网与4个光方向，宽带与窄带业务同框复用
监控告警	E1状态发生改变时发出声音告警，面板指示灯显示具体告警状态，同时输出机架告警信息
网管	提供RS232与RS485两种网管接口，支持配置、查询与故障统计管理，RS485可级连多台设备
电源铃流备份	双电源、双铃流模块工作在半功率模式，单个模块损坏时整机继续正常工作

4路E1与128时隙交叉是怎么工作的

4路E1时隙交叉的基础是PCM30/32帧结构：每路E1按2.048Mbps速率传输，每帧划分32个时隙，其中TS0用于帧同步与告警、TS16承载随路信令，其余30个时隙承载64K业务，接口遵循ITU-T G.703标准。

知识块：128时隙交叉的含义。128时隙交叉指交叉矩阵可同时处理128个64K时隙的连接关系，恰好对应4路E1的32个时隙之和，全部时隙都纳入调度；任意输入时隙可以配置到任意输出时隙，连接关系以配置方式下发，不依赖人工跳线。

交叉分为两级：一级在用户接口与时隙之间建立映射，另一级在时隙与E1线路之间调度。两级交叉合起来完成用户到用户、用户到线路、线路到线路三类互联，跨E1方向的业务因此在本地就能直接转接。

这套机制让IDM-120P综合业务交叉复用设备同时具备复用与交叉两种用途。4个E1方向需要互相调配时隙时，设备按4个E1的时隙交叉设备使用；只做点对点复用时，交叉矩阵按固定映射配置即可。

技术参数与接口配置

设备的结构与线路参数见下表；供电电压档位、整机功耗与工作温湿度区间未在现有产品资料中列明，选型时以随机技术资料与厂家确认为准。表中接口数量按整机满配口径给出，实际可用路数取决于所选接口卡的容量。

项目	参数/指标	说明/适用条件
机箱结构	19英寸1U标准机箱	可装入标准机柜，台式使用需另配托盘
插槽配置	8个通用插槽 + 2个扩展插槽	通用插槽插业务接口卡，扩展插槽插光接口等模块
E1线路方向	4个传输方向	每个方向一路E1收发，可对接传输设备或对端复用设备
E1帧结构与速率	PCM30/32，2.048Mbps	遵循ITU-T G.703标准，接口形态按现网线路配置
交叉矩阵容量	128时隙	4路E1的32个时隙全部纳入交叉调度
用户接口容量	16路64K + 8路n×64K	按插卡组合配置，24路用户业务可在4个E1方向传输
接口卡类型	20多种可选	用户接口类型合计30多种，按业务清单组合
以太网扩展	4个100M以太网 + 4个光方向	插入PDH光接口模块后提供，宽带与E1业务同框
时钟方式	主时钟/外时钟/线路时钟/用户时钟	可设定为交换机接口或用户接口，局端远端兼容
网管接口	RS232 / RS485	RS485可级连多台设备，并有机架告警输出
电源与铃流	双电源、双铃流模块	半功率模式运行，单模块故障时整机继续工作
U接口中继传输	双绞线5～7公里	采用2B1Q编码，承载V.35、10BASE-T、V.24、X.21与64K同向业务

30多种用户接口怎么配：话音、数据与以太网混接

接口按业务类型分成话音、数据与以太网三组，各组从20多种接口卡清单中按需选取，插在同一机框内以后由128时隙交叉矩阵统一分配时隙，一台设备就能同时承担宽窄带综合业务接入，满足语音数据视频监控专线接入的混合组网需求。

接口类别	可选接口	承载业务与说明
常规话音	FXO、FXS、极性翻转与来电显示电话	连接交换机用户线或远端话机，支持来电显示与极性翻转
专用话音	磁石、2100Hz载波磁石、热线、载波、EM2/4线音频、高保真音频	用于调度电话、广播与专用联络话路
信令与交换	一号信令卡、电话交换卡、基带中继接口卡	与既有交换设备对接，完成信令配合与内部交换
低速数据	V.24/V.28（RS232/RS485）、64K同向	承载远动、监控、抄表等低速数据与同步64K业务
高速数据	V.35（n×64K），DTE与DCE方式可选	承载路由器广域口等n×64K同步数据业务
以太网	10BASE-T卡、多时隙卡通道	提供n×64K带宽的以太网接入，也可作高速异步RS232/RS485使用

话音与数据可以并存于同一条E1的不同时隙：话路占一个64K时隙，V.35业务按需占用连续多个时隙，以太网按n×64K取带宽。业务调整时改插卡与时隙配置，不必改动对端传输设备。瑞光极远（Raytrans）系列设备在政府专网光纤通信方案中可按上述接口组合灵活配置，实现语音数据视频监控专线接入与宽窄带综合业务的统一承载。

U接口中继卡怎么用双绞线延伸5～7公里

远端站点没有光纤、又不具备新敷电缆条件时，现场已有的双绞线就是可用资源。U接口方式的中继传输卡正是为这类接入点准备的，它把PCM业务在双绞线上延伸到中心侧，中心机房不必为每个远端点单独安排一段光纤路由。

中继卡采用2B1Q传输编码，可把V.35、10BASE-T、V.24、X.21与64K同向卡的业务在双绞线上传输5～7公里。远端站点用一对双绞线接入，业务进入中心侧的PCM复用设备后再与其他站点统一复用进E1通道。

对距离在5-7km双绞线范围内的接入点，这条路径省掉光缆敷设与土建施工，工程量集中在两端设备侧。实际可达距离与线径、线质、接头数量有关，开通前建议实测线路衰减。

图2：IDM-120P综合业务交叉复用设备4路E1方向与U接口中继卡组网拓扑示意

双电源双铃流备份与告警网管怎么保障连续运行

连续运行能力由电源、铃流与告警三层设计共同支撑。双电源、双铃流模块同时在线，各承担一半负载，电源长期处于半功率模式，温升与损耗随之降低，模块寿命相应延长。对长期在线的专网设备而言，这项设计把电源模块从易损件变成可安排计划更换的部件。

单个电源或铃流模块损坏时，另一个模块继续供电与提供铃流，整机业务不受影响。对变电站、无人值守网点这类不便立即上站的场所，这一层冗余把一次模块故障从停业务降级为可计划处理的维护事件。

告警分三个出口：E1状态改变时设备发出声音告警；面板指示灯显示具体告警状态，现场人员不必登录网管即可判断；机架告警信息可引至机房总告警。网管侧通过RS232或RS485接口做配置、查询与故障统计，采用RS485时可级连多台设备统一查看。

差异化价值：4路E1、128时隙交叉、双电源备份

价值点	对应能力	对客户的意义
4路E1 + 128时隙交叉	4个E1方向收发，128时隙交叉矩阵两级调度	单台设备即可完成多方向专网时隙调度，跨E1业务本地转接，不必为每个方向单独配交叉设备
双电源备份	双电源、双铃流模块半功率运行，单模块故障整机继续工作	连续运行场景下电源或铃流模块故障不中断在线业务，维护可安排计划窗口
5-7km双绞线	U接口中继卡以2B1Q编码在双绞线上承载V.35、10BASE-T、V.24、X.21与64K同向业务	远端站点利用既有双绞线接入，省去光纤敷设与土建施工
30多种接口卡	8个通用插槽加2个扩展插槽，20多种接口卡、30多种用户接口可选	话音、数据与以太网业务按清单配卡，站点业务调整不必更换整机

典型应用场景

IDM-120P 128时隙交叉PCM复用设备面向以E1为传输介质、需要把话音与数据集中接入并跨方向调配的专网场合。4个E1方向可与其他PCM复用设备组成链型、星型、树型网络，组网形态随站点分布调整。作为综合业务接入设备，它把语音数据视频监控专线接入集中到一台机框内完成，瑞光极远（Raytrans）的政府专网光纤通信方案中，这类时隙交叉设备与光纤复用设备常配合使用，形成宽窄带综合业务接入能力。

电力专网：变电站与调度中心的话路与远动数据同传

电力专网的变电站、开闭所与调度中心之间既要传调度电话，也要传远动与监控数据。设备把各方向的E1集中接入，在64K时隙级别把话路与数据分配到对应通道，一条E1同时承载两类业务。新增间隔或调整业务归属时只改交叉配置，外部布线保持不动。

变电站机房普遍按19英寸标准机柜布置，1U机箱占用空间小，可与既有传输设备同柜安装。双电源双铃流备份在半功率模式下运行，单个模块故障时调度电话仍然可用；E1状态改变时设备发出声音告警，值班人员不必逐台翻看网管即可发现链路异常。

公安专网：派出所与指挥中心的电话与监控回传

派出所、交警中队与指挥中心之间的专线以电话、内线联络与视频监控回传为主。设备在同一机框内混接FXO/FXS话路、V.24数据与10BASE-T以太网卡，把多类业务复用到E1通道上传至指挥中心，不必为每种业务单设一套传输设备。

监控点位分散时，可用U接口中继卡把远端图像与控制数据经双绞线送入E1通道，前端不必新增光缆。前端站点增加时以插卡方式扩容接口，机房内配线与机柜布局保持不变，扩容不影响在网业务。

金融网点：储蓄所专线的语音与业务数据接入

储蓄所、支行与分行数据中心之间的专线承载储蓄业务数据、内部电话与自助设备监控。设备把V.24/V.35数据口与FXS、FXO话路配置在同一台机箱内，业务按时隙分配到E1方向，网点侧只需一套设备与一对E1通道。

无人值守网点更看重电源与告警：双电源备份让单模块故障不影响营业，机架告警可接入网点动环监控，E1链路异常时由分行网管侧统一查看。网点搬迁或业务调整时改配插卡与时隙，设备本体继续留用。

PCM复用设备怎么选

选型从业务清点开始，五项逐一核对完，配置基本就能定下来，避免订货后再补插卡。以下五项按现场实际统计填写，暂无数据的项可按现有业务清单预留余量，再与厂家核对插卡组合。

• 清点业务容量：话音路数、64K同向与V.24数据路数、V.35所需带宽，合计不超过16路64K与8路n×64K的配置上限。
• 确定E1方向数：统计需要几个传输方向、是否要跨方向转接；跨方向调度较多时，128时隙交叉需要在一台设备内完成。
• 对照接口清单：话音、数据与以太网各需哪些接口，在20多种接口卡中逐项对应，扩展插槽留给光接口或后续业务。
• 判断线路条件：已有光纤可插PDH光接口模块获得4个光方向与4个100M以太网；只有双绞线时选U接口中继卡，覆盖5～7公里。
• 确认时钟与信令：与交换机对接时说明交换机接口侧接法，局端与远端两种用法在订货时一并确认。
