IDM-120E综合业务交叉复用设备

IDM-120E综合业务接入设备是北京瑞光极远数码科技有限公司研制的38路用户接口4E1交叉PCM复用设备，用于把语音、数据与视频监控等窄带业务复用到E1或光纤通道上传输，也可作为光纤复用设备使用。整机采用19英寸1U标准机箱，机内设15个通用插槽与4个扩展插槽，提供30路64K加8路n×64K用户接口，可按需要任意配置20多种接口卡。

对需要在单台设备内同时完成话路接入、时隙调度与专线上传的专网站点，这款时隙交叉设备把这几项工作收进一个1U机框，38路业务可在4个E1方向上分别传输。机柜空间与站内配线数量随之减少，新增业务只要更换接口卡、调整配置，不必再添一台设备，产品展示与部署都更为简洁。

核心参数速览：4个E1方向 · 38路用户接口 · 19个插槽（15通用+4扩展）· 128时隙交叉矩阵 · 双电源双铃流 · RS232/RS485网管

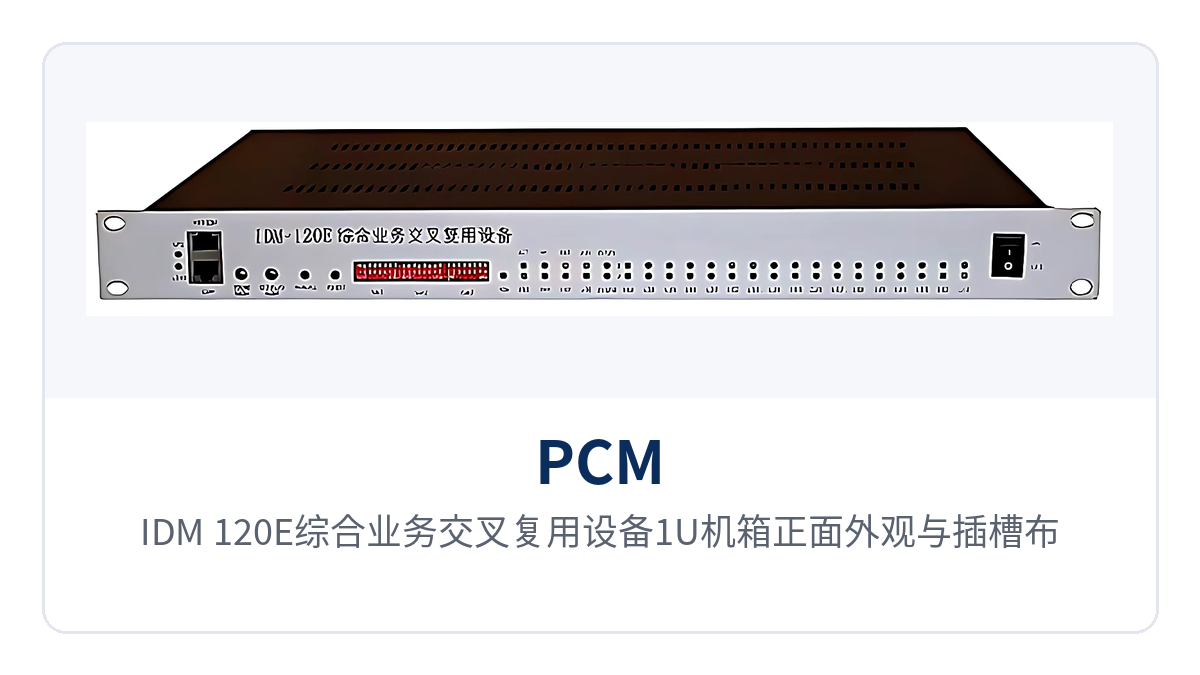

图1：IDM-120E综合业务交叉复用设备1U机箱正面外观与插槽布局

38路用户接口4E1交叉PCM复用设备是什么设备？

38路用户接口4E1交叉PCM复用设备的核心是一块128时隙交叉连接矩阵，具备两级时隙交叉功能，可实现用户到用户、用户到线路、线路到线路的数据与信令交叉互联。设备因此既能承担PCM复用，也能直接作为4E1时隙交叉设备使用，站内话路与数据在时隙级别调配，不必改动外部配线。

IDM-120E在E1线路之外还可插入PDH光接口模块，提供4个光方向与2路100M以太网，宽带与窄带业务在E1或光纤上统一复用。专网主干采用光纤时，站点用一台设备即可把电话、数据与以太网业务送上光路，形成PCM复用与以太网接入合一的多业务综合平台，也适合作为政府专网光纤通信方案中的接入节点设备。

20多种接口卡怎么配：插槽与用户接口容量

插槽配置决定业务扩展的余量。IDM-120E采用19英寸1U机箱，设有15个通用插槽与4个扩展插槽，话音、数据与多时隙业务盘按现场需要混插，配置完成后整机可接入38路用户接口业务。业务类型变化时替换对应插卡并调整时隙配置即可，机框与至配线架的线序保持不动。

IDM-120E采用独立的用户模块设计，话音、数据与音频接口按槽位独立配置，一种业务对应一种接口卡。可选配64K同向、V.24/V.28（RS232/RS485）、V.35（n×64K）、10Base-T等数据类接口卡，也可选极性翻转与来电显示电话（FXO、FXS）、磁石、热线等话路接口卡。

音频与中继类业务另有一组接口可选：2100Hz载波磁石、载波、EM2/4线音频、高保真音频、基带中继接口卡、一号信令卡与电话交换卡，合计30余种用户接口，接口类型按业务任意变换。一条E1上的话音与数据可混合编排，站内不同专业的话路与数据共用一条专线。

多时隙业务由内置的4路多时隙卡通道承载，可插接n×64K带宽的V.35卡与10Base-T卡，也可用于提供高速率的异步RS232或RS485接口。V.35卡可工作于DTE和DCE两种方式，承接路由器互联等同步数据业务；10Base-T卡则为分组业务提供n×64K的以太网接入通道，不必占满整条E1，便于视频监控专线接入等业务灵活占用带宽。

一台设备承担哪些功能：功能一览

IDM-120E是一台PCM复用设备，把复用、交叉、接入、网管与供电备份集中在同一机框内，各功能项及其作用列于下表。核对功能时按表格逐行确认，再对照站点业务清单决定插卡组合，可避免配了交叉能力却缺少业务接口的情况。

功能项	功能说明
E1复用与交叉	提供4个方向的E1线路收发，内置128时隙交叉矩阵，完成用户到用户、用户到线路、线路到线路的数据与信令交叉互联
用户接口接入	15个通用插槽加4个扩展插槽，可配30路64K加8路n×64K用户接口，合计38路用户接口业务
多时隙数据通道	内置4路多时隙卡通道，可插n×64K的V.35卡与10Base-T卡，也可提供高速异步RS232或RS485接口
光纤与以太网扩展	可插入PDH光接口模块，提供4个光方向与2路100M以太网，宽带与窄带业务在E1或光纤上复用
时钟同步	支持主时钟、外时钟、线路时钟、用户时钟，可设定为交换机接口或用户接口，局远兼容
网管与告警	网管接口有RS232与RS485两种形式，RS485可同时级连多台设备，具有机架告警输出与E1状态声音告警
电源与铃流备份	选用双电源、双铃流模块，电源处于半功率模式，单个模块损坏时整机仍正常工作

技术参数

参数表按线路、容量、插槽、接口、交叉、时钟、网管与供电八类列出IDM-120E的规格，其中E1方向数、用户接口容量与交叉矩阵是配置核算的三项基本数字。站内核算时先按业务路数定插卡，再按E1方向数定线路资源，最后核对网管方式与供电备份是否满足机房条件。

项目	参数/指标	说明/适用条件
E1线路方向	4个方向	38路用户接口业务可分配到4个E1方向上传输
用户接口容量	30路64K + 8路n×64K	合计38路用户接口业务
机箱与插槽	19英寸1U，15个通用插槽 + 4个扩展插槽	话音、数据与多时隙业务盘混插
接口卡与接口种类	20多种接口卡，30余种用户接口	含FXO/FXS、磁石、EM2/4线音频、V.35、10Base-T等
交叉矩阵	128时隙，两级时隙交叉	可作4E1时隙交叉设备单独使用
时钟方式	主时钟、外时钟、线路时钟、用户时钟	可设为交换机接口或用户接口，局远兼容
光接口扩展	4个光方向，2路100M以太网	需插入PDH光接口模块
网管接口	RS232、RS485	RS485可同时级连多台设备，带机架告警输出
供电与备份	双电源、双铃流模块	单模块故障时整机仍正常工作

时钟、网管与告警：无人值守站点怎么管

时钟同步决定跨站电话与数据的稳定性。IDM-120E可设置为主时钟、外时钟、线路时钟、用户时钟多种时钟方式，并可设定为交换机接口或用户接口，局远兼容，同一型号在中心站与远端站都能用。组网时按主干侧提取时钟、末端跟随的方式配置，可减少两级时钟滑动带来的滑码与断话。

无人值守站点的可靠性靠供电与告警两项能力兜底。IDM-120E采用双电源备份与双铃流备份，电源工作在半功率模式以延长使用寿命，单个模块损坏时整机仍能正常工作，话路铃流不因一块模块失效而中断。主机在E1状态发生改变时发出声音告警，面板指示灯显示具体告警状态，同时输出机架告警信息。

网管功能可以对设备进行配置、查询与故障统计管理，网管接口有RS232和RS485两种形式，采用RS485时可以同时级连多台设备，并具有机架告警输出。一条总线串起机房内多台设备后，值班室通过网管系统随时监控设备状态，不必逐台到现场查看面板指示。

组网方式：链型、星型与树型怎么搭

IDM-120E提供4个传输方向的E1线路收发，可与IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列结合使用，按容量要求与站点分布组成链型网、星型网或树型网。中心站用大容量机框汇聚，沿线站点按业务量选配38路用户接口4E1交叉PCM复用设备，线路利用率与投资随之平衡。

组网时按业务流向规划E1方向与时隙：站间直达业务各占一个方向，需要在中心站转接的业务由交叉矩阵完成时隙转接，同一对E1可同时承载话音与数据。站点增加或业务归属调整时，改交叉配置表的对应条目即可，传输线路与对端设备保持原状。

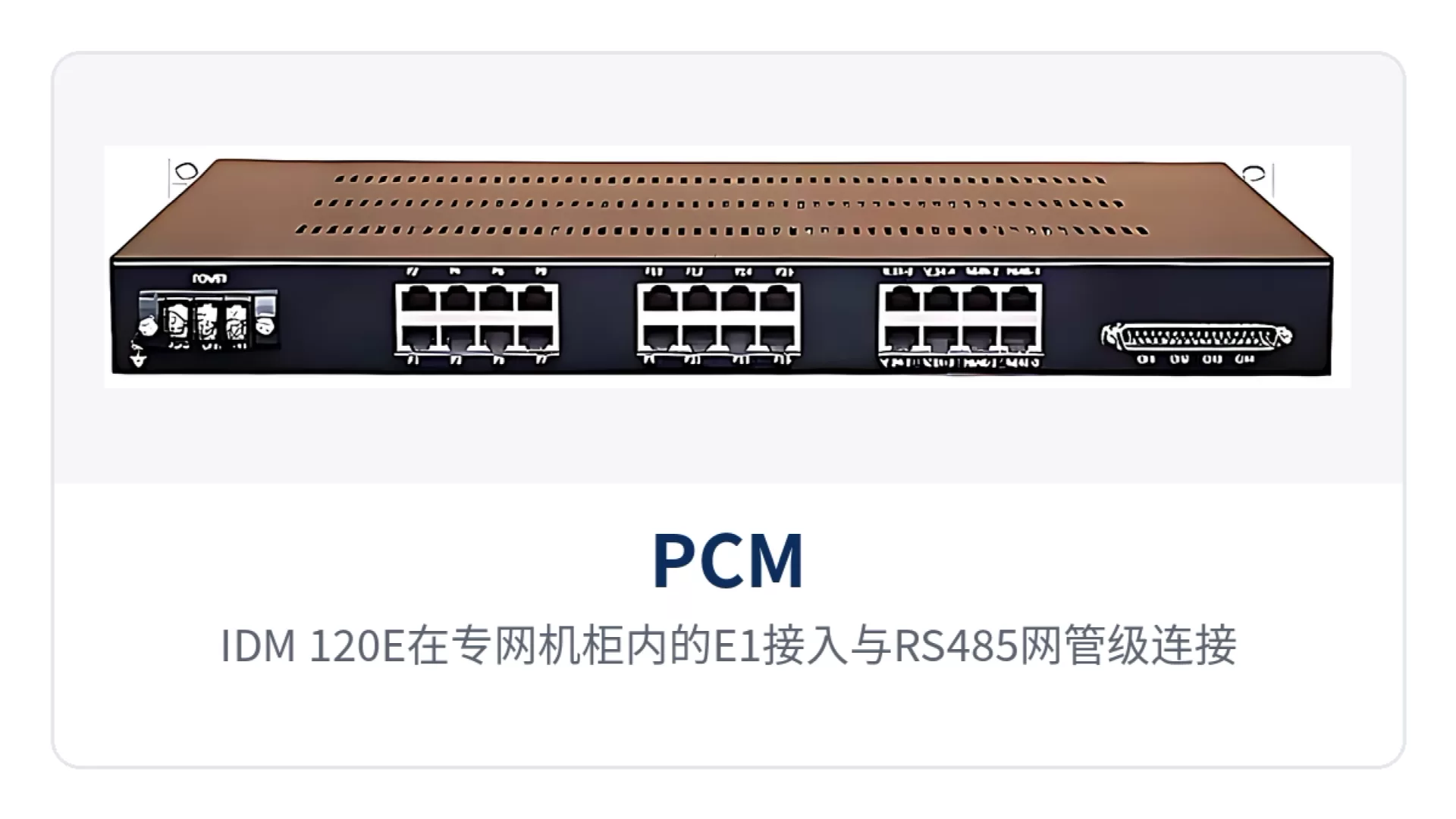

图2：IDM-120E在专网机柜内的E1接入与RS485网管级连接线示意

典型应用场景

38路用户接口4E1交叉PCM复用设备的适用场合集中在以E1或光纤为传输手段、需要把语音与低速数据集中上送的专网站点。电力、公安、金融三个行业的基层节点需求形态相近，差别主要在业务接口组合与告警管理方式，下面按行业说明业务构成与配置要点。

电力专网：调度电话、远动数据与视频监控同通道上送

电力专网的变电站与供电所站点通常同时有调度电话、远动与监控数据、视频监控三类业务，接口类型与业务量差别较大。IDM-120E作为综合业务接入设备，用FXO/FXS卡与磁石卡接入调度电话，用V.24/V.28卡承载远动数据，用10Base-T卡接入视频监控通道，插卡组合按站点实际业务调整，产品展示的接口种类可覆盖现场所需。

38路业务可在4个E1方向上分别传输，也可插入PDH光模块经光纤复用设备上送。站点只需一台1U设备与一套配线，机柜改造量与配线数量随之减少；跨站调度电话的时钟由线路侧提取、末端站点跟随主干时钟，通话质量更稳定。

公安专网：所队电话、内网数据与卡口视频回传

公安专网的基层所队与卡口点位业务以电话、内网数据与视频回传为主，站点分散且多为无人值守机房。IDM-120E以FXS卡提供所队内部话路、以RS232/RS485卡接入内网数据终端、以10Base-T卡承载卡口视频回传通道，全部业务复用到上联E1方向，配合瑞光极远的政府专网光纤通信方案可实现视频监控专线接入的集中承载。

无人值守机房的运维压力集中在供电与告警。双电源、双铃流模块备份使单个模块损坏时整机仍正常工作，E1状态改变时主机发出声音告警并输出机架告警，值班人员通过RS485级连的多台设备统一查看状态，现场巡检次数随之减少。

金融专网：营业网点语音、监控与办公数据接入

金融专网的营业网点需要把柜台语音、视频监控与办公数据回传到分行或数据中心，线路多为租用E1专线，通道数量有限。IDM-120E把柜台电话接入话路卡，监控与办公数据分别由10Base-T卡与V.35卡承载，语音与数据在同一E1内按64K时隙分配，依托时隙交叉设备的能力，一条专线同时跑三类业务。

网点改造或扩容时，更换接口卡并调整时隙分配就能增加业务，不必重新申请线路。1U机箱高度适合网点小型机柜安装，双电源模块可分别接入两路供电，单模块故障时整机仍正常工作，柜台话务不因一块模块失效而中断。

怎么选型与部署

选型从业务清单出发，五项逐一核对即可定下配置：业务路数与接口类型、E1方向数、是否需要光口与以太网扩展、时钟与网管方式、供电与铃流备份要求。先把现网点位的话路、数据与视频通道数量列清楚，再折算成插卡数量与E1资源，配置表就不会出现插槽够用而业务时隙不足的情况。

部署时在机柜内固定1U机箱，接好E1线路与用户电缆后先核对时钟来源与帧结构，再逐路验证话路与数据通道。告警调试阶段确认声音告警、面板指示灯与机架告警输出三处状态一致，网管侧把RS485级连的多台设备逐一入网，配置查询与故障统计功能同步验证。
